13 Chapitre 4 :Scie à ruban

OBJECTIF

Après avoir terminé cette unité, vous devriez être en mesure de :

• Identifier la scie à ruban.

• Comprendre les règles de sécurité.

• Décrire le fonctionnement de la scie à ruban horizontale.

• Décrire le fonctionnement de la scie à ruban verticale.

• Décrire la tronçonneuse.

• Expliquez la sélection des lames de scie.

• Décrivez le jeu de dents.

• Expliquez le chargement de l'étau.

• Décrire la lubrification.

Scie à ruban

Il existe deux types de scies à ruban disponibles sur le marché :l'une est la scie à ruban horizontale et l'autre est la scie à ruban verticale. Les scies à ruban sont devenues assez courantes dans n'importe quel atelier d'usinage et ne nécessitent aucune compétence particulière pour être utilisées. Cependant, compte tenu de la nature du travail à accomplir, il est important que vous vous familiarisiez avec l'équipement et que vous suiviez quelques étapes simples lors de l'utilisation d'une scie à ruban. Voici quelques instructions simples sur la façon d'utiliser en toute sécurité les scies à ruban verticales.

Étape 1 :Sécurité

Avant de manipuler tout type d'outil électrique, il est important de porter des lunettes de sécurité, des gants et tout autre équipement de sécurité pertinent. Essayez de minimiser les vêtements amples car ils pourraient se prendre dans les lames de scie.

Étape 2 :Connaissez votre machine

La plupart des scies à ruban sont livrées avec des vitesses variables, mais si la vôtre n'est qu'à une seule vitesse, ce n'est pas une source de préoccupation. Votre interrupteur d'alimentation et vos indicateurs de vitesse sont généralement situés sur le côté gauche de la machine si vous vous tenez devant la machine. Le levier de changement de vitesse et la commande de vitesse variable seront situés à l'arrière de la machine. La table inclinable à l'avant vous permet de déplacer facilement l'objet que vous coupez. Le souffleur d'air au sommet de la lame s'assure que toutes les particules sont soufflées loin de vous et non vers vous.

Étape 3 :Mesures

Marquez vos mesures sur l'objet que vous devez couper. Assurez-vous que les tailles que vous essayez de couper peuvent passer dans la machine. Ceci est plus important pour tout sciage de contour que pour la coupe en ligne droite. Lors de la coupe de lignes droites, assurez-vous que la largeur de l'objet n'augmente pas la distance entre la lame et la colonne de la machine. Si vous découpez un contour, assurez-vous que l'objet peut passer à travers l'espace entre la colonne et la lame dans toutes les directions. Si ce n'est pas le cas, coupez simplement tout objet en excès avant d'utiliser la machine.

Étape 4 :Définir la vitesse

Selon le type de matériau que vous coupez, la vitesse de la scie variera en conséquence. La règle générale consiste à utiliser une vitesse rapide pour les matériaux plus mous et une vitesse relativement plus lente pour les matériaux plus durs. Une fois que vous allumez la machine, attendez quelques secondes pendant qu'elle s'allume et s'installe à sa vitesse de travail.

Étape 5 :Nourrir

Une fois que vous avez marqué l'objet et réglé la vitesse, vous êtes prêt à faire passer l'objet dans la machine. Selon le type de machine que vous utilisez, l'objet peut être alimenté manuellement ou à l'aide du chargeur motorisé. Avant d'alimenter l'objet et même avant de mettre la machine en marche, vérifiez de quel côté les dents de la lame sont orientées. C'est le côté à partir duquel vous alimenterez l'objet.

Si vous alimentez manuellement l'objet, assurez-vous de garder vos mains à l'écart de la lame et si vous utilisez le chargeur électrique, assurez-vous que vous n'êtes pas en mesure de vous coincer dans l'une des parties mobiles de la machine. Saisissez fermement l'objet, alignez la ligne de coupe avec la lame, dégagez vos mains du chemin de la lame et poussez l'objet dans la ligne des lames de scie à ruban. Une fois que vous avez coupé l'objet, retirez les articles de la machine et éteignez la machine.

Sécurité

1. Savoir où se trouvent les interrupteurs de démarrage et d'arrêt.

2. Assurez-vous que la lame est correctement réglée et que les portes sont fermées avant d'utiliser la machine.

3. Utilisez la lame adaptée à l'épaisseur du matériau à couper. Il doit y avoir au moins trois dents pour l'épaisseur du matériau.

4. Ne faites jamais fonctionner la machine plus vite que la vitesse recommandée pour le matériau spécifique.

5. Assurez-vous que la lame de la scie est suffisamment tranchante pour couper le matériau.

6. Ajustez toutes les protections en place avant l'utilisation. L'ensemble guide/garde supérieur doit être placé à moins de ¼ de pouce de la pièce.

7. Assurez-vous que la pièce est à plat sur la table avant de commencer la coupe.

8. Ne commencez pas à couper tant que la lame n'a pas atteint sa pleine vitesse.

9. Maintenez une distance de sécurité entre vos mains et la lame.

10. Utilisez la force appropriée pour couper une pièce.

11. Lorsque vous poussez un papier irrégulier ou petit, utilisez une planche ou un poussoir.

12. Faites attention aux pièces minces qui coincent la fente ou heurtent l'extrémité de la fente dans l'insert.

13. Si la lame se coince, éteignez la machine en débranchant le cordon d'alimentation et attendez qu'il s'arrête complètement avant d'essayer de retirer la lame de la pièce. Le grippage de la lame se produit lorsque la lame de scie se coince dans la pièce à usiner.

14. N'effectuez jamais de réglages tant que la machine n'est pas complètement arrêtée.

15. En cas de rupture d'un bracelet, débranchez et tenez-vous à l'écart de la machine jusqu'à ce qu'elle s'arrête complètement. Contactez immédiatement l'instructeur.

16. Enlevez l'excédent de copeaux à l'aide de brosses ou de chiffons après l'arrêt de la machine afin d'éviter l'accumulation de grandes quantités de copeaux.

17. Assurez-vous que la machine est éteinte et propre avant de quitter l'espace de travail.

Scie à ruban horizontale

Réglage de l'étau

Etau de chargement

1. Tourner la poignée vers la gauche desserre l'étau. Le tourner vers la droite le resserrera.

2. L'étau sera mobile à la main s'il n'est pas serré. Une certaine force peut être nécessaire pour déplacer l'étau, et s'il colle, desserrer légèrement la poignée devrait résoudre le problème.

3. La pièce doit être fixée de manière à ne pas sortir pendant le processus de coupe.

4. Assurez-vous que la pièce est coupée par plusieurs dents de lame, et non par une seule.

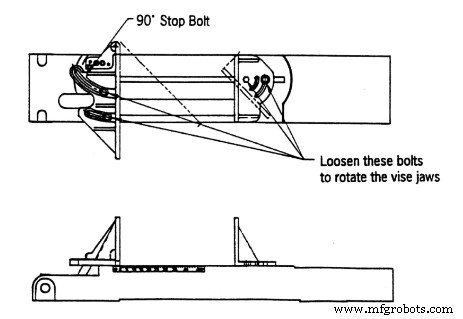

Étau rotatif

1. Si la coupe souhaitée n'est pas à un angle de 90 degrés, l'angle de l'étau peut être ajusté jusqu'à 45 degrés.

2. Pour modifier l'angle, soulevez la tête de coupe et ajustez les boulons comme indiqué sur l'image ci-dessous.

3. Avant de couper, serrez les boulons et remettez les mâchoires dans leur position d'origine.

4. Lorsque l'étau est tourné de 45 degrés, la taille maximale de la pièce devient 8" rond et 8" carré.

Procédure

1. Soulevez la poignée et verrouillez la machine en place.

2. Montez la crosse à l'intérieur de l'étau et serrez-la.

3. Ne coupez pas de morceaux fins et verticaux, car ils pourraient endommager la lame.

4. Ne coupez pas de gros morceaux plats sur la scie à ruban horizontale. Coupez ces morceaux avec la scie à ruban verticale.

5. Ajustez les porte-lames pour qu'ils dégagent le stock.

6. Activez le liquide de refroidissement ou l'huile de coupe si nécessaire.

7. Placer le bouton d'arrêt d'urgence en position sortie.

8. Éteignez la machine en appuyant sur le bouton vert.

9. Réglez la vitesse de la lame en fonction de vos besoins.

10. Tournez lentement le levier d'alimentation verticale et modifiez la vitesse au besoin. Demandez à votre instructeur la vitesse de la tête. Si la vitesse est trop faible, la lame peut s'émousser. Cependant, si la vitesse est trop élevée, cela peut endommager la lame. La lame devrait faire tout le travail.

11. La machine s'arrêtera automatiquement après avoir coupé la pièce.

12. Remettez la vitesse de la tête par défaut et nettoyez la machine.

Scie à ruban verticale

Configuration

1. Assurez-vous que l'alimentation est coupée et réglez la hauteur du poteau de guidage à ¼ de pouce au-dessus de la face supérieure de la crosse en desserrant le verrou du poteau de guidage. Lorsque vous avez terminé, n'oubliez pas de serrer le verrou.

2. Assurez-vous qu'un poussoir est disponible.

Procédure

1. Allumez la machine et attendez qu'elle atteigne la vitesse maximale.

2. Coupez le bouillon en veillant à garder les doigts à au moins 4 pouces de la lame.

3. Lorsque vous coupez de petits objets, utilisez un poussoir.

4. Effectuez des coupes en relief lors de la coupe de courbes ou de coupes complexes. Cela réduira la quantité de tache de lame. Cela supprimera également le besoin de revenir sur une coupe.

5. Utilisez un homme de queue pour re-scier ou couper de longues pièces.

6. Lorsque vous coupez des biseaux, gardez le guide sur le côté inférieur de la lame.

7. Si la lame émet des cliquetis, éteignez immédiatement la machine. Le son signifie une lame qui se brise. Avertissez immédiatement l'instructeur.

8. Éteignez la machine et arrêtez la lame à l'aide de la pédale de frein lorsque vous avez terminé la coupe. Ne quittez pas la scie à ruban sans arrêter complètement la lame.

Procédure post-emploi

1. Nettoyez la sciure et les morceaux à l'aide d'un balai et d'une pelle à poussière.

2. Nettoyez la scie et vérifiez qu'elle n'est pas endommagée. Si vous en voyez, signalez-le immédiatement à l'instructeur.

Procédure de tronçonnage

1. Le matériel doit être posé sur la table et aligné contre la clôture.

2. Inclinez la table selon l'orientation souhaitée et fixez le pivot.

3. Ne mettez pas la scie en marche à cette étape. Alignez la lame à la longueur de coupe souhaitée.

4. Relevez complètement la scie. Ne lâchez pas brusquement la scie.

5. Maintenez solidement le stock sur la table et le guide. Assurez-vous que votre main est à au moins 6 pouces de la lame pendant la coupe.

6. Pendant que la scie est à la hauteur maximale, tenez fermement la poignée et appuyez sur l'interrupteur et maintenez-le enfoncé.

7. Une fois que la lame a atteint sa pleine vitesse, abaissez lentement la lame à travers le bois.

8. Une fois la coupe terminée, éteignez la scie en relâchant l'interrupteur.

9. Relevez lentement la scie à sa position d'origine après l'arrêt complet de la lame.

Il existe différents types de tronçonneuses, chacune différant légèrement des autres.

Scies à tronçonner composées basculer et pivoter sur l'axe vertical. Ils peuvent couper des angles sur le côté et sur le dessus de la pièce.

Scies à tronçonner composées coulissantes s'inclinent et pivotent également sur l'axe vertical, mais peuvent également coulisser sur des rails linéaires. Cela permet à la scie de faire des coupes plus longues.

Sélection de lames de scie

Le choix de la bonne lame pour le matériau à couper joue un rôle important dans la rentabilité

sciage à ruban. Voici quelques conseils pour vous aider à prendre la bonne décision.

Terminologie des lames

Une compréhension claire de la terminologie des lames peut aider à éviter toute confusion lors de la discussion

problèmes de coupe.

1. Arrière de la lame :Le corps de la lame ne comprend pas la partie dentée.

2. Épaisseur :la dimension d'un côté à l'autre de la lame.

3. Largeur :la dimension nominale d'une lame de scie, mesurée de la pointe de la dent à l'arrière de la bande.

4. Set :La flexion des dents vers la droite ou vers la gauche pour permettre le dégagement de l'arrière de la lame à travers la coupe.

Kerf :quantité de matière enlevée par la coupe de la lame.

5. Pas de dent :La distance entre la pointe d'une dent et la pointe de la dent suivante.

6. TPI :le nombre de dents par pouce, mesuré d'un gosier à l'autre.

7. Gosier :La zone incurvée à la base de la dent. La pointe de la dent au bas de l'oesophage correspond à la profondeur de l'oesophage.

8. Face de la dent :la surface de la dent sur laquelle la puce est formée.

9. Angle de coupe des dents :l'angle de la face de la dent mesuré par rapport à une ligne perpendiculaire à la direction de coupe de la scie.

Forme de dent

La forme du tranchant de la dent affecte l'efficacité avec laquelle la lame peut couper à travers un morceau de matériau

tout en tenant compte de facteurs tels que la durée de vie de la lame, le niveau de bruit, la douceur de la coupe et la capacité de charge des copeaux.

Variable positive : L'espacement variable des dents et la capacité du gosier de cette conception réduisent le bruit et les vibrations, tout en permettant des vitesses de coupe plus rapides, une longue durée de vie de la lame et des coupes lisses.

Variable : Une conception avec des avantages similaires à la forme positive variable pour une utilisation à des vitesses de coupe plus lentes.

Norme : Une bonne conception de lame à usage général pour une large gamme d'applications.

Ignorer : La conception à gorge large rend cette lame adaptée aux applications non métalliques telles que le bois, le liège, les plastiques et les matériaux composites.

Crochet : De conception similaire à la forme Skip, cette lame à râteau élevé peut être utilisée pour les matériaux qui produisent un copeau discontinu (comme la fonte), ainsi que pour les matériaux non métalliques.

Ensemble de dents

Le nombre de dents et l'angle auquel elles sont décalées sont appelés "jeu de dents". Le jeu de dents affecte l'efficacité de coupe et la capacité de transport des copeaux.

Raker : Séquence de 3 dents avec un angle de réglage uniforme (gauche, droite, droit). Raker modifié :séquence de 5 ou 7 dents avec un angle de réglage uniforme pour une plus grande efficacité de coupe et une finition de surface plus lisse (gauche, droite, gauche, droite, droite). L'ordre des dents réglées peut varier selon le produit.

Vari-Raker : La séquence de dents dépend du pas de dent et de la famille de produits. Typiquement, l'ensemble Vari-Raker offre une coupe silencieuse et efficace et une finition lisse avec moins de bavures.

Alternative : Chaque dent est réglée dans une séquence alternée. Utilisé pour enlever rapidement le matériau lorsque la finition n'est pas critique.

Ondulé : Groupes de dents fixés de chaque côté dans le modèle de jeu global. Les dents ont des quantités variables d'ensemble dans un modèle contrôlé. Le jeu ondulé est généralement utilisé avec des produits à pas fin pour réduire le bruit, les vibrations et les bavures lors de la coupe d'applications minces et interrompues.

Vari-Set : La hauteur de dent / le modèle d'ensemble varie selon la famille de produits et le pas. Les dents ont des amplitudes et des angles de réglage variables, permettant un fonctionnement plus silencieux avec des vibrations réduites. Vari-Set est efficace pour les matériaux difficiles à couper et les grandes sections transversales.

Ensemble de niveau unique : La géométrie de la lame a une seule dimension de hauteur de dent. Le réglage de cette géométrie nécessite de plier chaque dent à la même position avec la même quantité de courbure sur chaque dent.

Ensemble à deux niveaux : Cette géométrie de lame a des dimensions de hauteur de dent variables. Le réglage de ce produit nécessite de plier chaque dent à des hauteurs et des grandeurs variables afin d'obtenir plusieurs plans de coupe.

Chargement de l'étau

La position dans laquelle le matériau est placé dans l'étau peut avoir un impact significatif sur le coût par coupe. Souvent, le chargement de paquets plus petits peut signifier une plus grande efficacité de sciage.

Toutes les machines ont une capacité de chargement indiquée, mais le niveau pratique est généralement inférieur, de 1/2 à 1/3, selon le matériau à couper (les matériaux plus durs sont mieux coupés à 1/3 de la capacité nominale).

Lorsqu'il s'agit de couper des matériaux de forme irrégulière, tels que des angles, des poutres en I, des canaux et des tubes, le point principal est de disposer les matériaux de manière à ce que la lame coupe à travers une largeur aussi uniforme que possible sur toute la distance. de coupe.

Les schémas suivants suggèrent des méthodes de chargement et de fixation rentables. Assurez-vous, quelle que soit la disposition choisie, que le travail peut être solidement fixé pour éviter d'endommager la machine ou de blesser l'opérateur.

Lubrification

La lubrification est essentielle pour une longue durée de vie de la lame et une coupe économique. Correctement appliqué sur la zone de cisaillement, le lubrifiant réduit considérablement la chaleur et produit un bon écoulement des copeaux sur la face de la dent. Sans lubrification, un frottement excessif peut produire une chaleur suffisamment élevée pour souder la puce à la dent. Cela ralentit l'action de coupe, nécessite plus d'énergie pour cisailler le matériau et peut provoquer l'écaillage ou l'arrachement des dents, ce qui peut détruire la lame.

Suivez les instructions du fabricant de lubrifiants concernant le mélange et la distribution de lubrifiant. Gardez à portée de main une réserve bien mélangée de liquide de remplissage. N'ajoutez jamais d'eau uniquement dans le puisard de la machine. Un mélange liquide avec un rapport eau/liquide trop élevé ne lubrifiera pas correctement et peut provoquer une usure rapide des dents et une défaillance de la lame. Utilisez un réfractomètre et inspectez visuellement le liquide pour vous assurer qu'il est propre. Assurez-vous également que le système de distribution de lubrification est correctement orienté, de sorte que le lubrifiant s'écoule exactement au bon endroit.

Comment sélectionner vos lames de scie à ruban :

Les informations suivantes doivent être spécifiées lors de la commande d'une lame de scie à ruban :

Par exemple :         Nom du produit     Longueur x Largeur x Épaisseur     Dents par pouce

CONTESTOR GT            16' x 1-1/4" x .042"                    ¾TPI

Ces étapes sont un guide pour sélectionner le produit approprié pour chaque application :

Étape 1 :Analyser l'application de sciage Machine :

Dans la plupart des situations, il suffit de connaître les dimensions de la lame (longueur x largeur x épaisseur).

Matériel :Connaître les caractéristiques suivantes du matériau à couper.

• Nuance • Dureté (si traité thermiquement ou durci)

• Forme • Taille

• Le matériau doit-il être empilé (regroupé) ou coupé un par un ?

Autres besoins des clients : Les spécificités de l'application doivent être prises en compte.

• Opération de sciage de production ou utilitaire/à usage général ?

• Qu'est-ce qui est le plus important, la coupe rapide ou la durée de vie de l'outil ?

• La finition des matériaux est-elle importante ?

Étape 2 :Déterminer le produit à utiliser Utilisez les tableaux ci-dessous.

• Trouvez le matériau à couper.

• Lisez le tableau pour trouver la lame recommandée.

Étape 3 :déterminer le nombre de dents par pouce (TPI) approprié

Utilisez le tableau de sélection des dents (voir tableau ci-dessous).

• Si vous avez des difficultés à choisir entre deux hauteurs, la plus fine des deux donnera généralement

meilleures performances.

• Lorsqu'un compromis est nécessaire, choisissez d'abord le bon TPI.

Étape 4 :Commandez des fluides de sciage et des lubrifiants pour de meilleures performances et plus longtemps

vie sur n'importe quelle lame.

Étape 5 :Installez la lame et le liquide

Étape 6 :Roder correctement la lame

Étape 7 :Faites fonctionner la lame à la bonne vitesse  et le taux d'alimentation.

Reportez-vous au tableau ci-dessous.

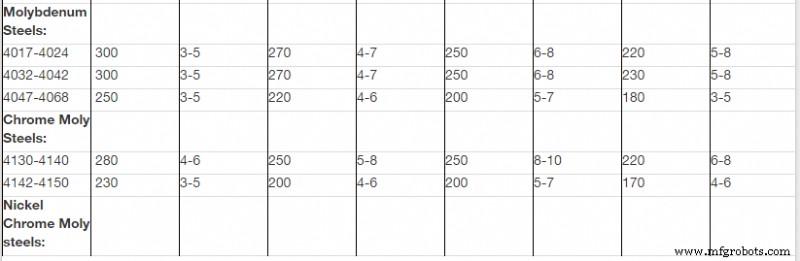

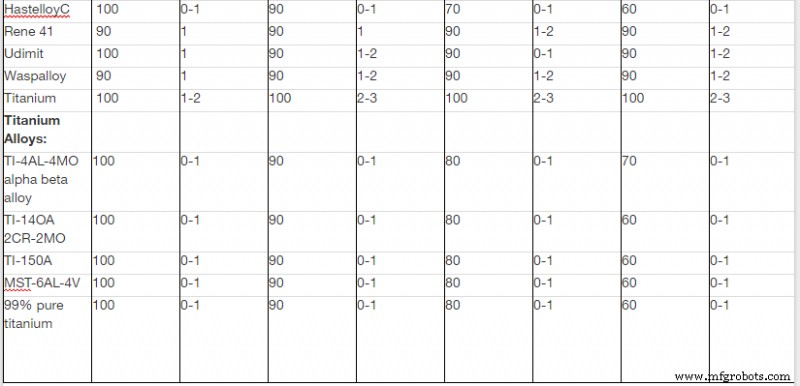

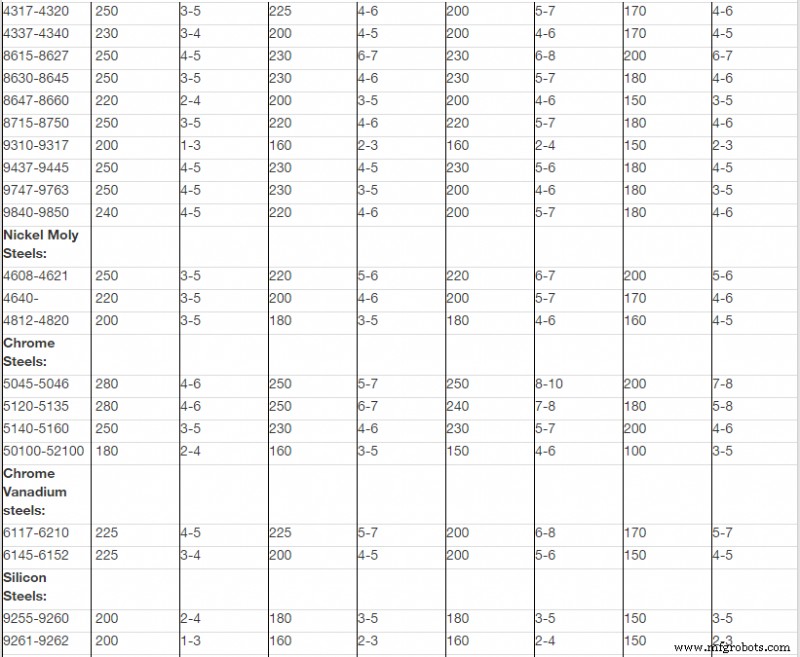

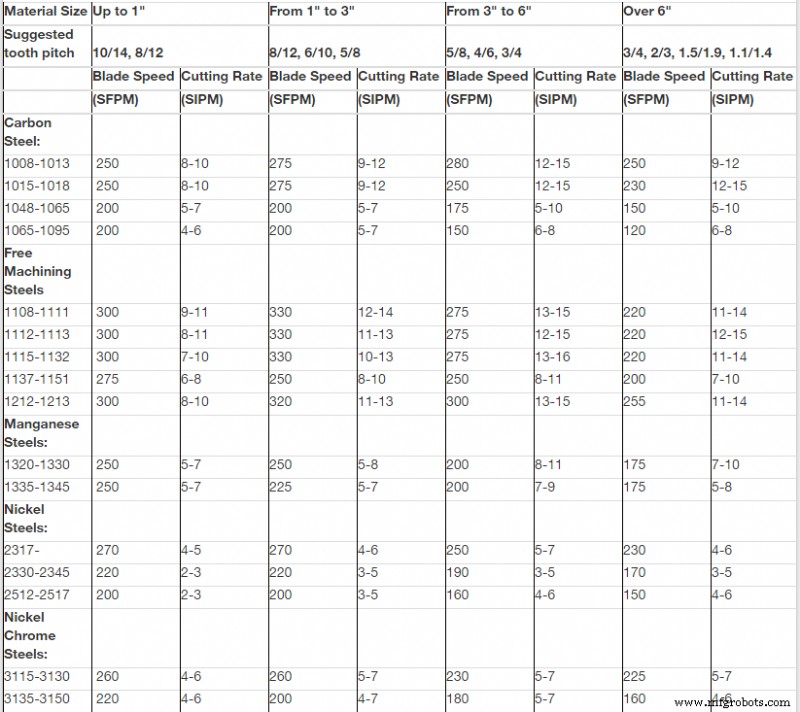

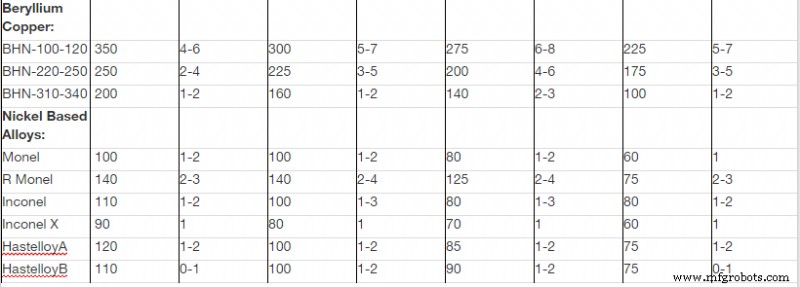

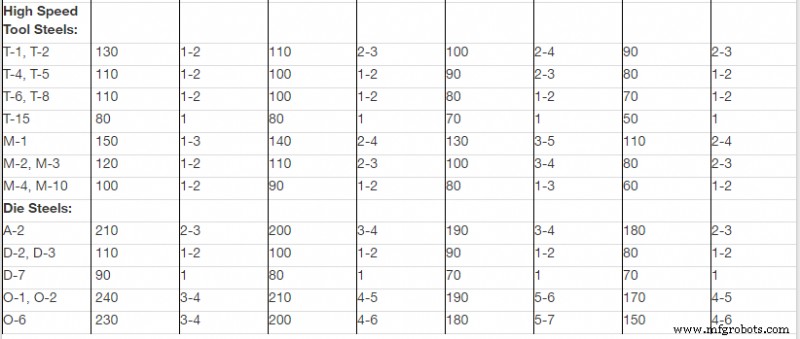

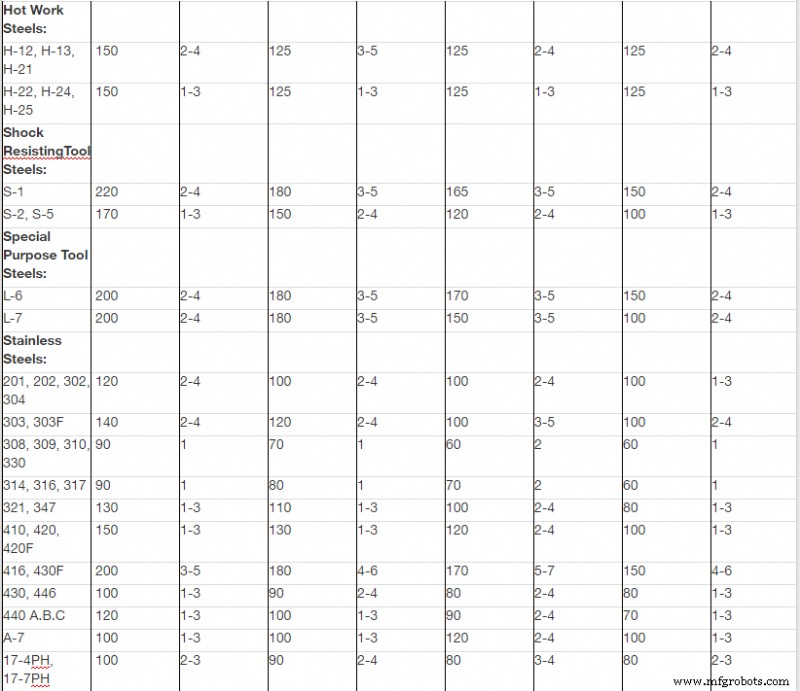

VITESSE DE BANDE ET TAUX DE COUPE RECOMMANDÉS POUR LES APPLICATIONS DE SCIAGE BI-MÉTAL

TEST UNITAIRE :

1. Nommez deux types de scies à ruban.

2. Énumère cinq étapes importantes lors de l'utilisation d'une scie à ruban.

3. Veuillez expliquer Kerf.

4. Qu'est-ce qu'un pas de dent ?

5. Veuillez définir le TPI.

6. Veuillez expliquer la variable positive.

7. Qu'est-ce qu'un jeu de dents ?

8. Veuillez énumérer et décrire cinq jeux de dents.

9. Énumère trois raisons pour lesquelles nous utilisons la lubrification.

10.  Lors de la commande d'une lame de scie à ruban, quelles informations doivent être spécifiées ?Chapitre Informations d'attribution
