Moteur pas-à-pas NEMA 23 : Spécifications, applications et guide d'utilisation

Les moteurs sont essentiels pour convertir l'énergie dans vos systèmes. Pour les passionnés d'électronique, la priorité est un moteur fiable à haut rendement. Cet article couvre le moteur pas-à-pas NEMA 23 : configuration broches, spécifications, applications et mise en œuvre.

1. Qu'est-ce que le moteur pas-à-pas NEMA 23 ?

Le NEMA 23 est un moteur pas-à-pas hybride bipolaire à couple élevé. Moteur 2 phases générant du couple. Angle de pas : 1,8° → 200 pas par tour. Chaque révolution du moteur (double arbre) avance de 1,8°.

Conçu pour couple maximal aux vitesses de fonctionnement, avec réduction vibrations/bruit. Privilégié dans les contrôleurs de mouvement de précision.

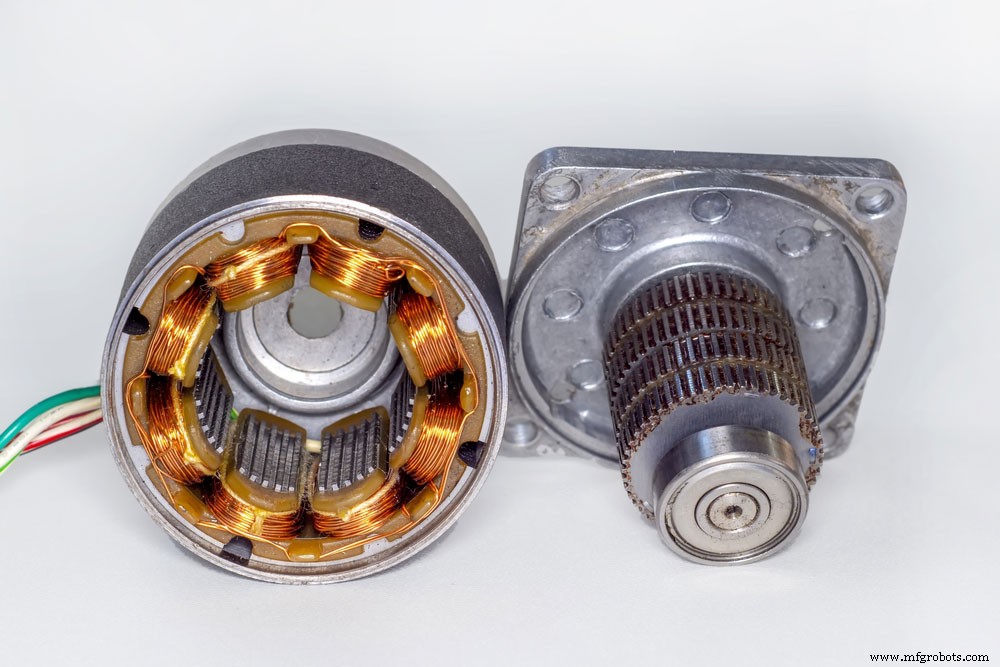

Jeu de moteur pas-à-pas démonté

2. Configuration des broches (câblage)

4 fils de couleurs différentes (non gainés) : Noir, Vert, Rouge, Bleu.

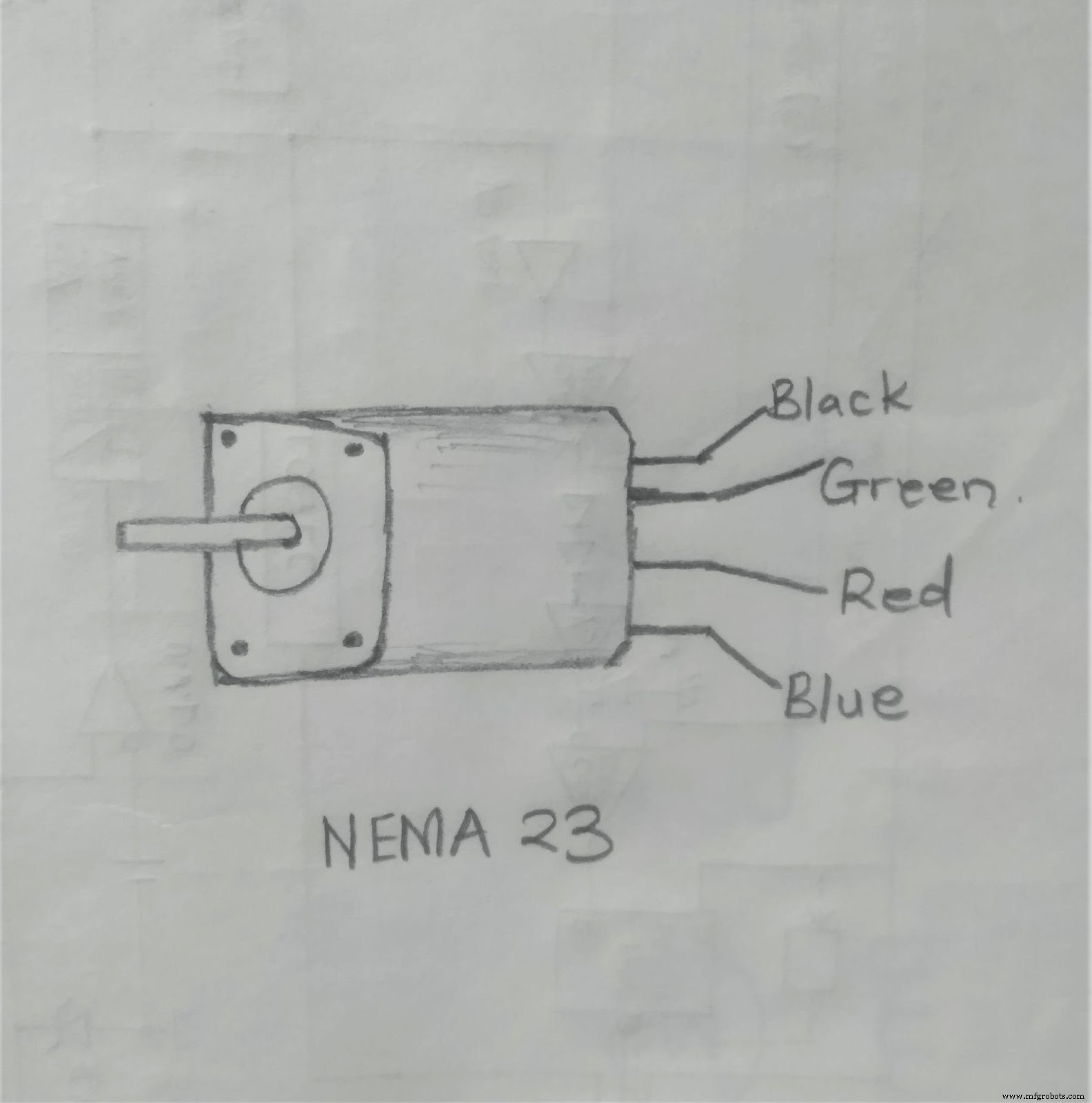

Représentation diagrammatique du brochage NEMA 23

• Bobine 1 : Noir + Vert
• Bobine 2 : Rouge + Bleu

Commande par deux ponts en H (H-bridge) ou, recommandé, driver dédié (ex. TB6600, DM542, Leadshine).

3. Spécifications techniques NEMA 23

• Tension d'alimentation moteur : 3,2 V (nominale phase)
• Courant nominal : 2,8 A/phase
• Longueur corps moteur : 3,1 pouces (≈ 78,7 mm)
• Angle de pas : 1,8°
• Pas par tour (SPR) : 200
• Nombre de phases : 4 (2 phases bipolaires = 4 fils)
• Couple de tenue : 270 oz-in (≈ 190 N·cm)
• Niveau de bruit : 3 dB (très faible)
• Nombre de fils : 4
• Diamètre arbre : 0,250" (6,35 mm)
• Inductance de phase : 3,6 mH
• Longueur max arbre : ≈ 0,810" (20,6 mm)

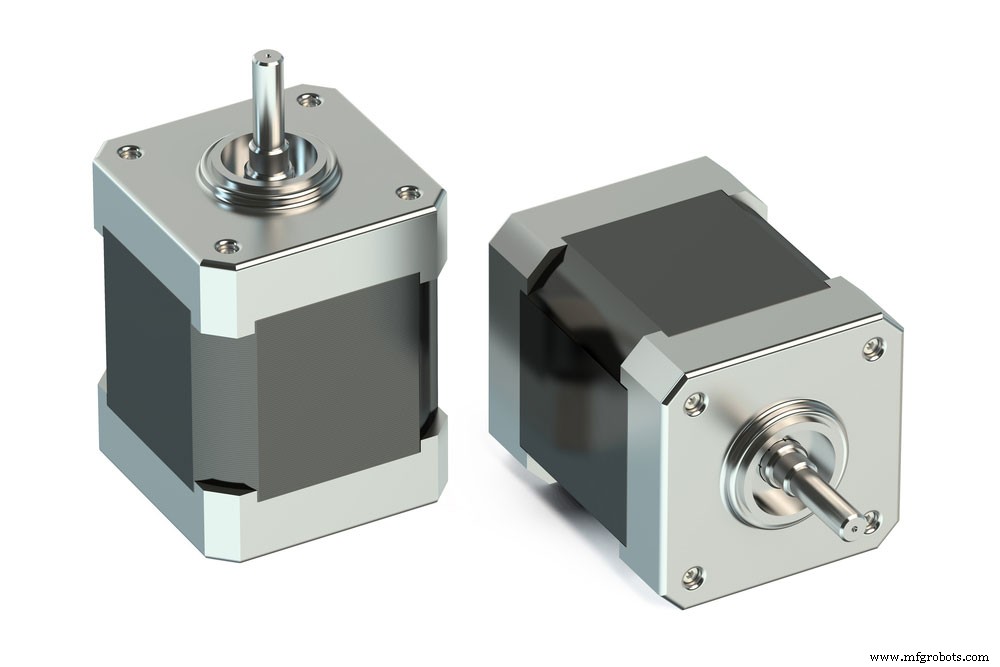

Moteurs pas-à-pas isolés sur fond blanc

4. Autres moteurs pas-à-pas et types

Autres tailles NEMA : NEMA 14, NEMA 17, NEMA 34, et moteur 28BYJ-48 (unipolaire 5 V, faible couple).

Autres moteurs : BLDC (brushless), DC brosse, 12 V DC, servo.

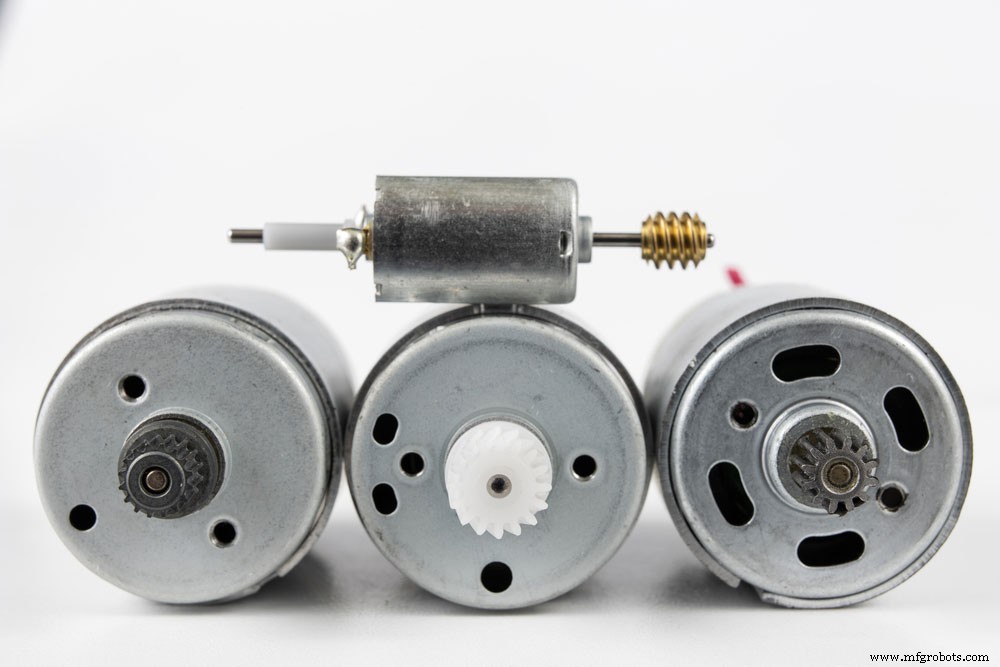

Moteurs électriques dans appareils

5. Comment utiliser un moteur NEMA 23 ?

Ce moteur demande beaucoup de puissance pour le couple/vitesse. Ne le pilotez pas directement avec des ponts en H → utilisez un driver de moteur pas-à-pas puissant (courant réglable, micro-pas, protection thermique).

Pour le faire tourner, il faut alimenter les bobines dans une séquence logique :

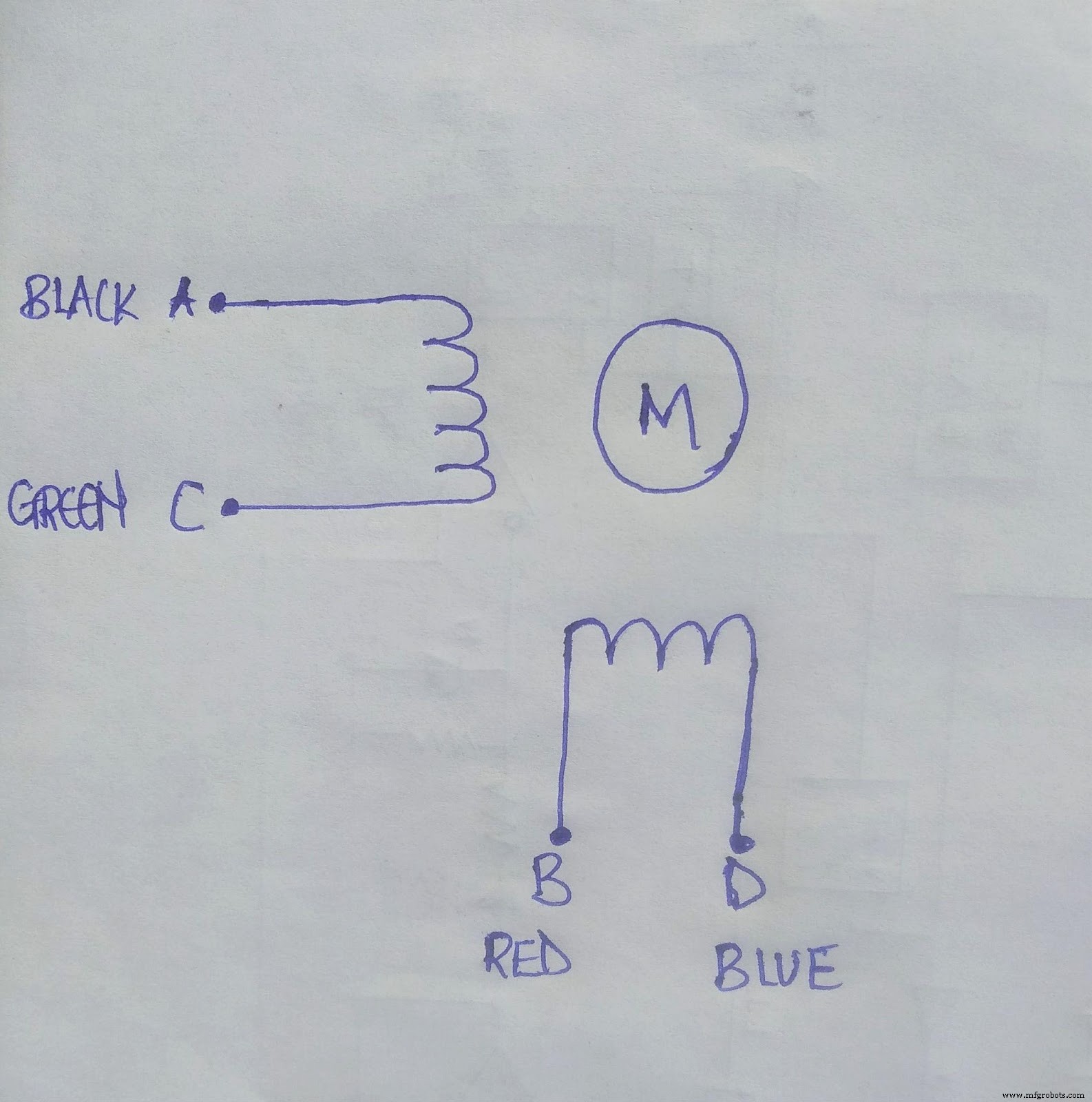

Séquence logique d'énergisation des bobines

Un microcontrôleur (Arduino, ESP32, STM32) génère aisément cette séquence via le driver. Un circuit logique discret est aussi possible.

Note : Consultez toujours la fiche technique (datasheet) du moteur pour les paramètres exacts.

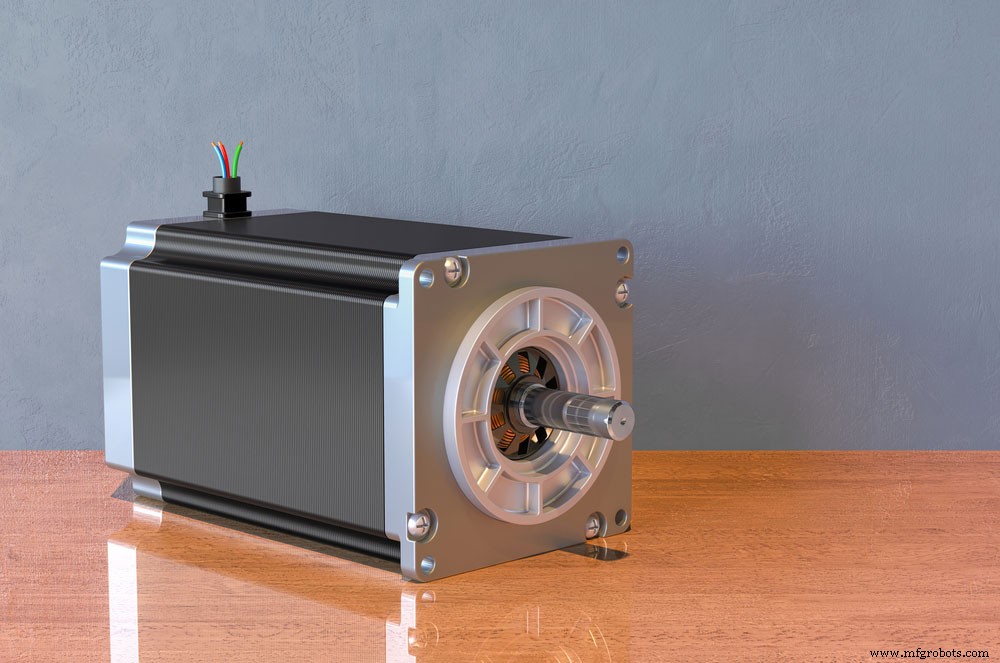

Moteur pas-à-pas sur bureau en bois

6. Applications

• Imprimantes 3D (axes X, Y, Z, extrudeur)
• Machines CNC (fraiseuses, graveurs laser)
• Automatisation laboratoire
• Robotique (bras manipulateurs, robots mobiles)
• Imagerie médicale (positionnement précis)
• Automatisation industrielle (convoyeurs, pick-and-place)
• Caméras de sécurité (pan/tilt)

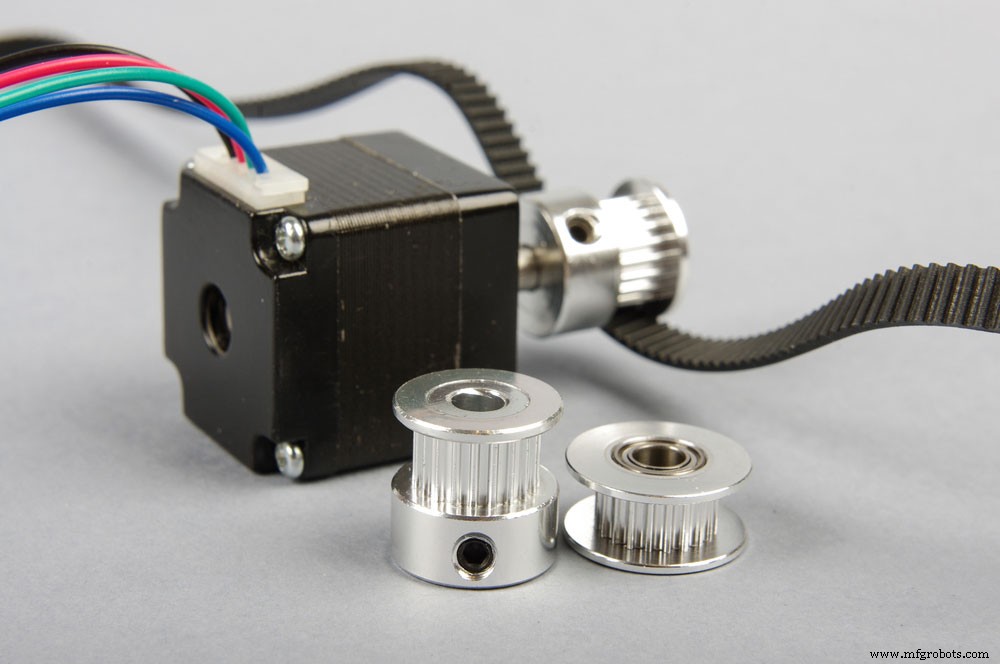

Moteur pas-à-pas dans imprimantes 3D et poulies

Conclusion

Le moteur NEMA 23 offre d'excellentes caractéristiques : couple élevé, précision, faible bruit, fiabilité. Composant de choix pour motion control.
