TSOP-1738 :Comment connecter le récepteur IR aux circuits

Avez-vous tenu une télécommande et observé la lumière infrarouge via la LED lorsque vous appuyez sur un bouton ? Le capteur infrarouge TSOP-1738 aide à décoder ces signaux de sortie de votre télécommande. Vous trouverez ce récepteur IR dans les appareils électroménagers comme votre système Home Cinéma, AC, TV, etc.

De plus, le circuit intégré TSOP-1738 est tout à fait pertinent dans d'autres domaines de la technologie infrarouge. Donc, si vous vous êtes toujours demandé comment fonctionnent les récepteurs IR, vous êtes au bon endroit.

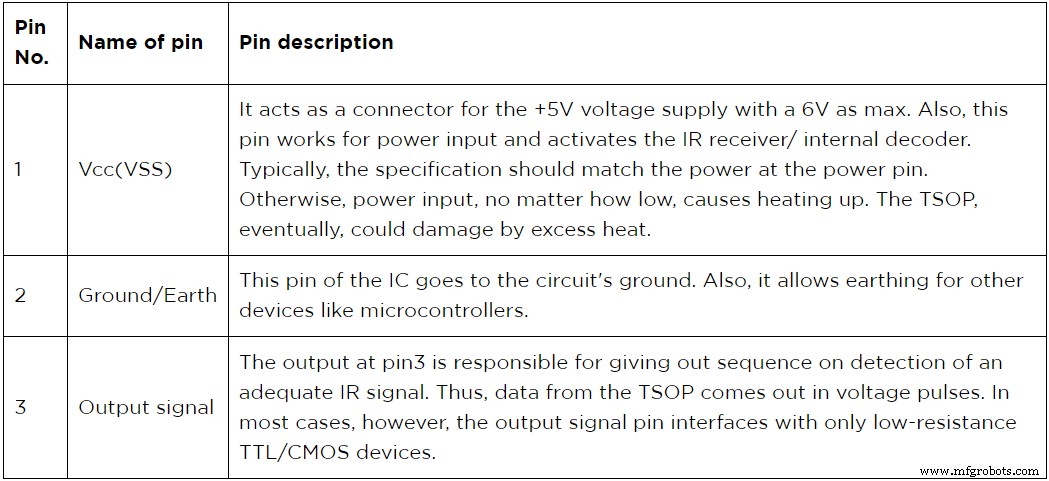

Configuration des broches TSOP1738

Cette puce électronique fonctionne comme un interrupteur. Avec ses trois broches, il est possible de connecter le TSOP-1738 avec des appareils tels que des microcontrôleurs, des microprocesseurs, des cartes, etc.

https://commons.wikimedia.org/wiki/File:IR_Receiver.svg

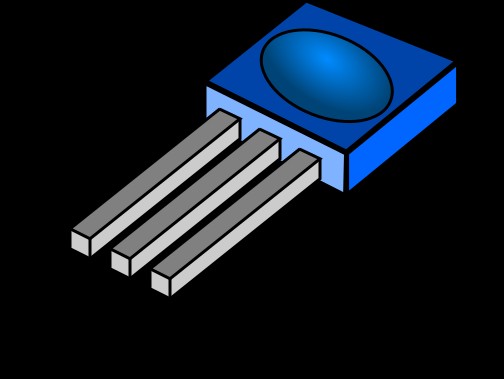

(Image d'un récepteur infrarouge montrant les trois broches)

Caractéristiques et spécifications du récepteur infrarouge TSOP1738

Voici quelques-unes des qualités uniques du circuit intégré TSOP-1738.

• La tension de fonctionnement d'entrée typique est de +5 V. Cependant, une tension d'entrée minimale de -0,3 et une tension d'entrée maximale de 5 V sont tolérables.
• Le circuit intégré détecte des signaux infrarouges uniques d'impulsions de 38 kHz.
• À des fréquences particulières, le circuit intégré est apte à faire fonctionner des appareils spécifiques.
• Bien que le courant de fonctionnement conventionnel soit de 5 mA.
• En outre, le TSOP-1738 a une faible consommation d'énergie de 50 mW lorsque la température maximale est de 85 °C.
• De plus, il a une couverture relativement complète et une zone de haute gamme.
• En outre, la micropuce peut fonctionner à une vitesse de 1 200 bits/s.
• La technologie TSOP-1738 utilise un filtre interne pour le passe-bande afin de bloquer la lumière ambiante. Par conséquent, il ne répond qu'aux impulsions infrarouges.
• Le package est livré avec le récepteur IR et un préamplificateur intégré.
• Il est compatible avec les technologies TTL et CMOS.
• Il existe un filtre de fréquence PCM interne pour libérer les signaux analogiques.
• plage de température :-25 à 85 °C.
• Cependant, la température de jonction à l'intérieur est de 100 °C.

Comment fonctionne le récepteur IR ?

Le récepteur IR TSOP-1738 comprend plusieurs composants internes. Ensemble, ils contribuent tous au fonctionnement du récepteur IR. Vous trouverez ci-dessous un aperçu des principaux composants et de leur fonctionnement.

(Une icône de télécommande montrant la transmission de signaux IR).

Contrôle automatique du gain

Dans la plupart des cas, le récepteur IR fonctionne directement sans l'AGC. Cependant, le contrôle automatique du gain contribue à donner au TSOP une fonctionnalité plus sécurisée et intelligente.

Pour cela, vous connectez le récepteur IR à l'AGC. Le contrôle automatique de gain, à son tour, agit comme un amplificateur de signal d'entrée. Ensuite, il transfère ces signaux amplifiés du récepteur IR en sortie vers le filtre passe-bande.

Filtre passe-bande

Ce composant a plusieurs fonctions dans le TSOP-1738. Tout d'abord, il reçoit et convertit les signaux analogiques sous forme numérique. À son tour, la sortie désormais numérique passe au démodulateur.

De plus, la combinaison du filtre passe-bande et de l'AGC constitue un bon bouclier pour les sources lumineuses ambiantes familières telles que la lumière du soleil. Indépendamment de la fonction intégrée de protection solaire, il est conseillé de ne pas l'utiliser de loin. Par conséquent, d'autres facteurs météorologiques auront un effet minime sur la transmission TSOP.

Enfin, le filtre passe-bande donne au TSOP une fréquence unique de 38 kHz pour le fonctionnement.

Démodulateur

D'un côté, le démodulateur a un transistor NPN connecté. Pendant ce temps, le filtre passe-bande se connecte de l'autre côté.

Ainsi, lorsque le filtre passe-bande produit des données, il entre en démodulation. Le démodulateur agit donc comme un pilote de signal d'entrée bas pour le transistor NPN.

En effet, vous connectez le transistor NPN directement à l'alimentation, à la sortie du collecteur et à la masse de l'émetteur. En conséquence, le transistor se bloque pour détecter les signaux faibles. D'autre part, la puissance passe ensuite à la broche de signal de sortie.

Circuit de contrôle

Dans le TSOP-1738, le circuit de commande fonctionne comme un interrupteur. Par exemple, le retour de sortie du filtre passe-bande active un signal de sortie lorsqu'il y a un retour de sortie. Par conséquent, ce signal de sortie à la broche de sortie indique à l'AGC et au démodulateur que la filtration est terminée.

Récepteurs IR équivalents TSOP-1738

Les autres récepteurs IR sont équivalents au TSOP-1738. Ainsi, dans le cas où TSOP-1738 n'est pas disponible, vous avez :

• TSOP-17XX (une série de variantes TSOP).
• SM0038.

(Un robot contrôlé par un appareil distant).

Comment connecter le capteur TSOP1738 ?

La connexion du capteur TSOP-1738 pour la communication sans fil est assez simple. Cependant, la première étape consiste à savoir comment la tension d'alimentation et les signaux IR fonctionnent au niveau des broches.

Les trois broches du circuit intégré de capteur TSOP-1738 sont la masse, le VSS et la sortie. Sinon, vous pouvez trouver des marques (-), (+) et OUT.

Les broches marquées (-) et (+) représentent les bornes d'alimentation du capteur IC. Habituellement, une tension d'alimentation de 5V est la norme. Mais, vous pouvez toujours appliquer une tension allant de 3V à 6V. Cependant, une tension d'alimentation de 5V est recommandée pour un réglage facile avec le régulateur 5V IC 7805. De plus, il permet une large plage d'entrée de 6V à 24V.

D'autre part, la lentille incurvée est le foyer central du corps du capteur. Cet objectif est l'endroit où vous concentrez le signal infrarouge de la télécommande. En effet, le TSOP commence alors à fonctionner comme un dispositif de détection.

https://youtu.be/n_cwIa_kT4Q

(Un guide vidéo sur la façon de connecter le capteur IR TSOP-1738).

Applications du récepteur infrarouge TSOP1738

Le circuit intégré TSOP-1738 est essentiel dans plusieurs domaines de la technologie moderne. Vous trouverez ci-dessous un aperçu des utilisations populaires.

• Il fonctionne comme un récepteur pour les signaux IR dans les téléviseurs, les portes, les climatiseurs, etc.
• Le circuit intégré permet de créer des dispositifs de suivi de ligne tels que des robots.
• Ils sont utilisés dans l'analyse, la recréation et la duplication de signaux distants.
• Généralement, il est essentiel dans les applications nécessitant un contrôle sans fil.
• En outre, il est utile dans la technologie de détection d'objets aux côtés d'un émetteur IR.
• Le TSOP-1738 est également un composant de circuits testeurs pour les applications de télécommande IR.
• La plupart des systèmes de sécurité IoT utilisent le TSOP-1738 pour une variété d'applications.

(Un exemple de climatiseur télécommandé).

Conclusion

Le TSOP-1738 est une puce de récepteur IR avec un amplificateur intégré. La plupart du temps, il fonctionne comme un interrupteur. Le récepteur IR, à d'autres moments, fonctionne comme un convertisseur, selon le circuit. Ses broches d'entrée et sa borne de sortie aident à convertir les signaux IR en signaux électriques. En conséquence, le TSOP-1738 est un atout précieux dans des applications telles que les systèmes de contrôle à distance, les circuits de test à distance, les circuits de contrôle sans fil, etc.
