PCB Numériques : La Colonne Vertébrale des Systèmes Électroniques Modernes
Presque chaque partie de l'économie mondiale et même nos vies dépendent de systèmes numérisés pour faire fonctionner les choses. Par conséquent, le PCB numérique est essentiel pour répondre aux demandes du marché.
Si vous êtes un fabricant ou concepteur d'électronique, vous devez avoir une compréhension approfondie de ces circuits imprimés pour rester pertinent dans votre domaine d'opérations. Dans cet article, nous plongerons profondément dans le monde des circuits imprimés numériques, alors lisez la suite pour en apprendre plus !
Qu'est-ce qu'un PCB Numérique ?
Comme les PCB analogiques, les circuits imprimés numériques contiennent des pistes, des pastilles conductrices et d'autres caractéristiques. Collectivement, ces attributs supportent et connectent les composants électroniques mécaniquement et respectivement.
Cependant, ce type de PCB est unique en raison de ses processus de fabrication/assemblage et de conception numériques. En conséquence, il se vante d'un fonctionnement amélioré, comme le contrôle de perte d'insertion sur les lignes de transmission et l'adaptation d'impédance.

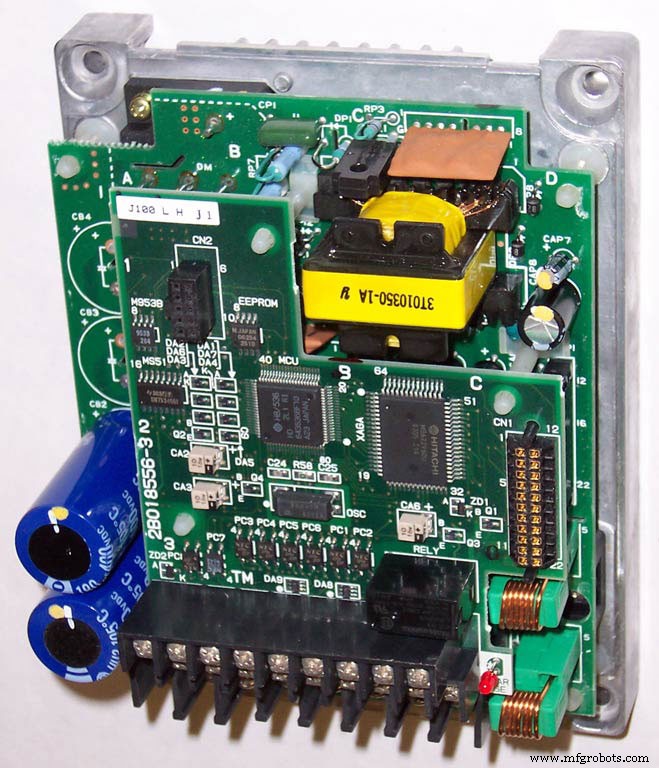

Un contrôleur numérique (Hitachi J100A)
Source : Wikimedia Commons
De tels PCB contiennent plusieurs microprocesseurs et autres composants de carte haute performance avec la capacité de gérer plusieurs milliards de tâches chaque seconde. Quelques exemples incluent un PCB d'horloge numérique et un PCB de voltmètre.
Similarités Entre les Circuits Imprimés Analogiques et Numériques
Les PCB analogiques et numériques ont de nombreuses similarités techniques et de conception, mais vous devez comprendre la capacitivité pour comprendre cette ressemblance.
La capacitivité parasite se développe quand deux fils sont proches du PCB. Dans une telle configuration, un pic de tension soudain sur un fil induira une impulsion de courant sur l'autre.
En plus de séparer les sections de circuit numériques et analogiques, vous devez aussi distinguer l'action de commutation numérique de la carte analogique et les basses des hautes fréquences.

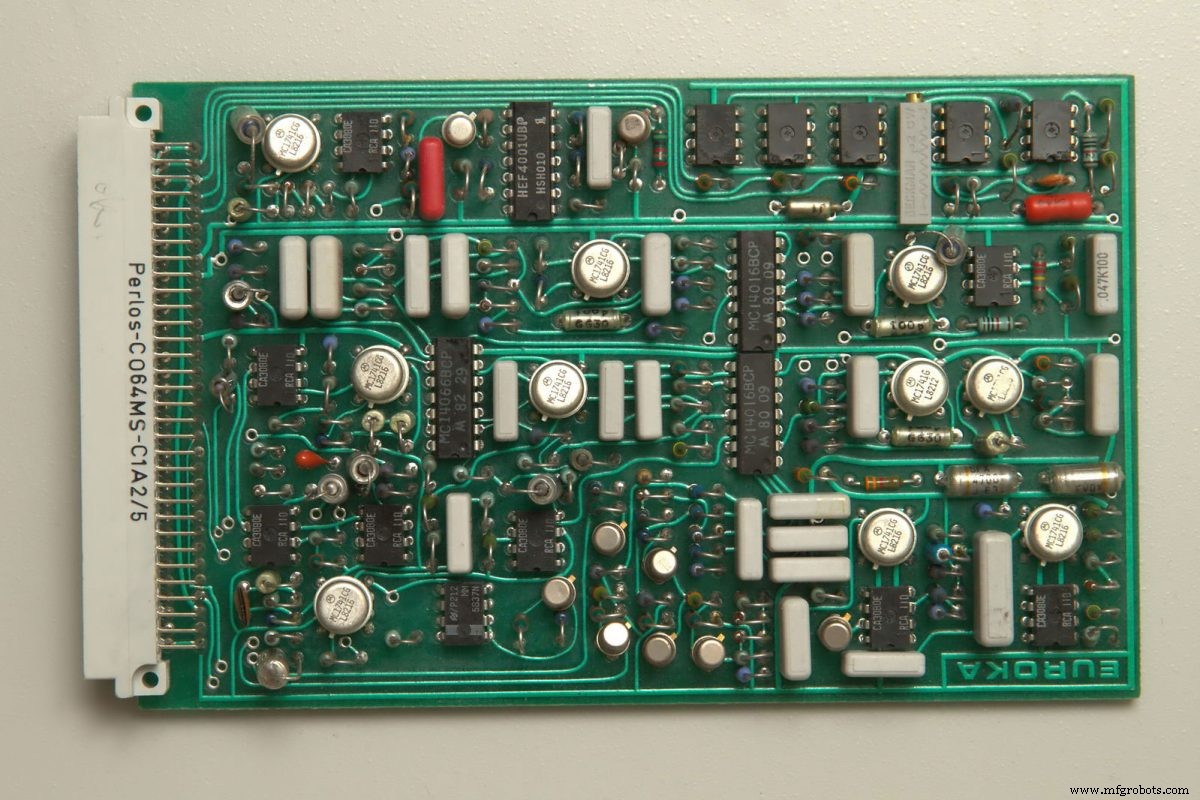

Une carte de circuit synthétiseur de parole analogique
Source : Wikimedia Commons
Les deux ont plusieurs similarités et différences en câblage, et voici un regard de près sur ces aspects :
Similarités de Stratégie de Câblage Entre PCB Analogiques et Numériques
- Capacitance de dérivation/découplage.
- Les simulateurs et dispositifs numériques nécessitent des condensateurs, surtout lors du câblage. Ceux-ci se branchent sur le condensateur le plus proche de la connexion d'alimentation, généralement 0,1uF. Le côté alimentation a aussi besoin d'un type de capacitance (10uF).
- Les cartes numériques et analogiques ont besoin de broches les plus proches de l'entrée d'alimentation.

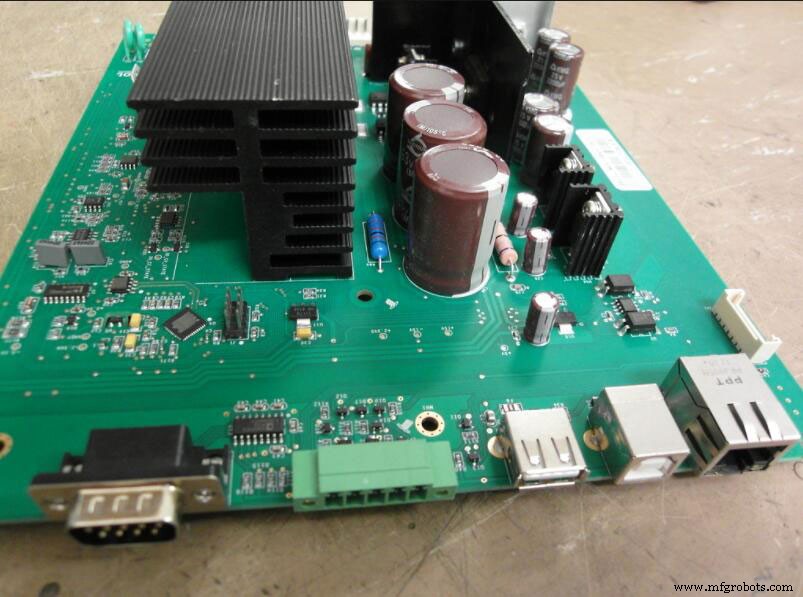

L'alimentation d'un PCB
Source : Flickr
- Les fils d'alimentation et de masse devraient être les plus proches du PCB d'un panneau mono. Si vous inversez les deux, ils généreront une boucle de système qui produit du bruit, donc un tel placement réduit les chances de subir des interférences électromagnétiques.
Différences de Stratégie de Câblage Entre PCB Analogiques et Numériques
Plan de Masse Difficile
La pratique courante dans le câblage PCB est d'avoir un plan de masse ininterrompu. Cependant, cela minimise l'effet dl/dt dans les circuits numériques, causant des changements dans le potentiel de masse, ce qui crée du bruit dans la section analogique.
Ainsi, séparer le circuit numérique du côté analogique sur le plan de masse est essentiel pour réduire le bruit du côté du signal analogique.

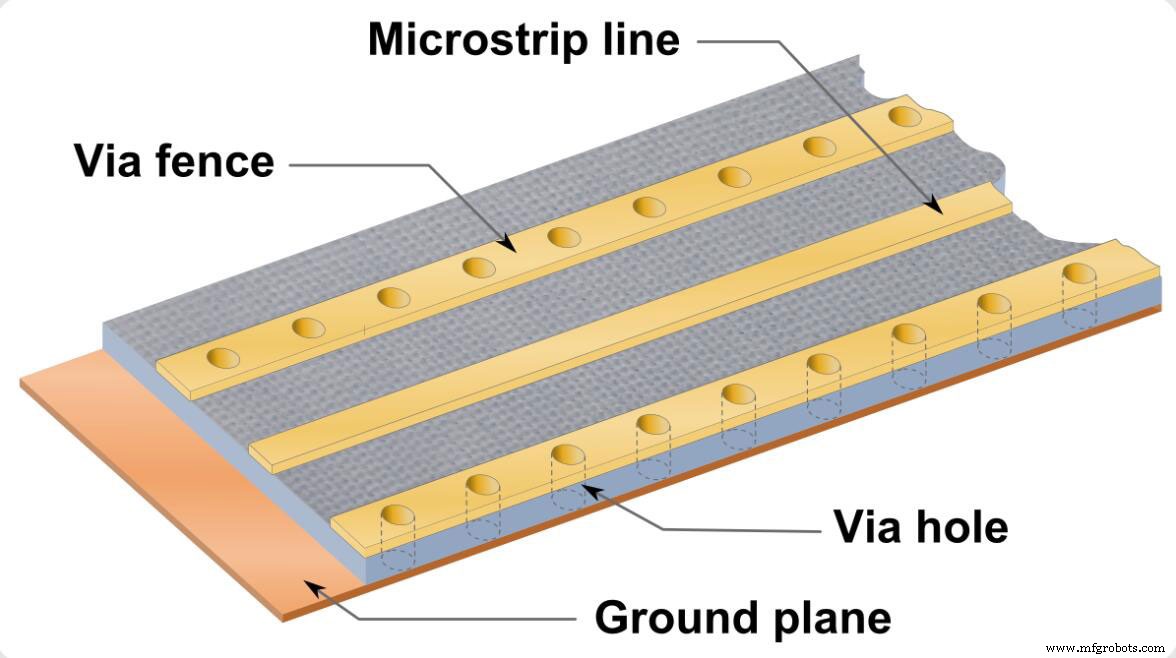

Un plan de masse PCB
Source : Wikimedia Commons
La meilleure façon de faire cela est en branchant le plan de masse analogique séparément de la connexion de masse.
Alternativement, placez les composants analogiques et le circuit à l'extrémité la plus éloignée. Le but est de minimiser l'interruption du signal analogique autant que possible.
Cependant, le circuit numérique n'a pas besoin de telles considérations car il peut tolérer des niveaux de bruit élevés.
Placement des Composants
Comme indiqué plus tôt, la section numérique du circuit est riche en bruit tandis que la section analogique est calme. Ainsi, séparez toujours les composants numériques des composants analogiques, surtout si vous construisez un système à signaux mixtes.

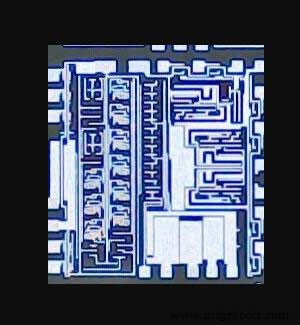

Un circuit intégré à signaux mixtes
Source : Wikimedia Commons
La Conception PCB Crée des Composants Parasites
Lors de la conception d'un PCB, il est facile de créer deux composants parasites qui pourraient causer une inductance ou capacitivité parasite. Puisque la tolérance au bruit dans les cartes analogiques est plus faible, la solution la plus efficace est de changer la taille/distance entre les lignes.
Alternativement, vous pouvez mettre à la masse les fils entre les deux lignes pour créer une faible impédance qui affaiblit le champ électrique responsable de la production de l'interférence.
Avantages du PCB Numérique
- Contient le bruit généré par la distribution d'alimentation
- Aide au contrôle d'impédance (adaptation)
- Préserve l'intégrité du signal
- Minimise la diaphonie entre les pistes adjacentes
- Réduit les effets créés par le rebond de référence de masse
- Hautement immunisé contre les interférences électromagnétiques
Applications de Circuit Imprimé Numérique
- Communications réseau
- Stations de base 5G et commutateurs Internet
- Appareils IoT
- Calcul haute vitesse
- Systèmes de test CI
- Équipement médical

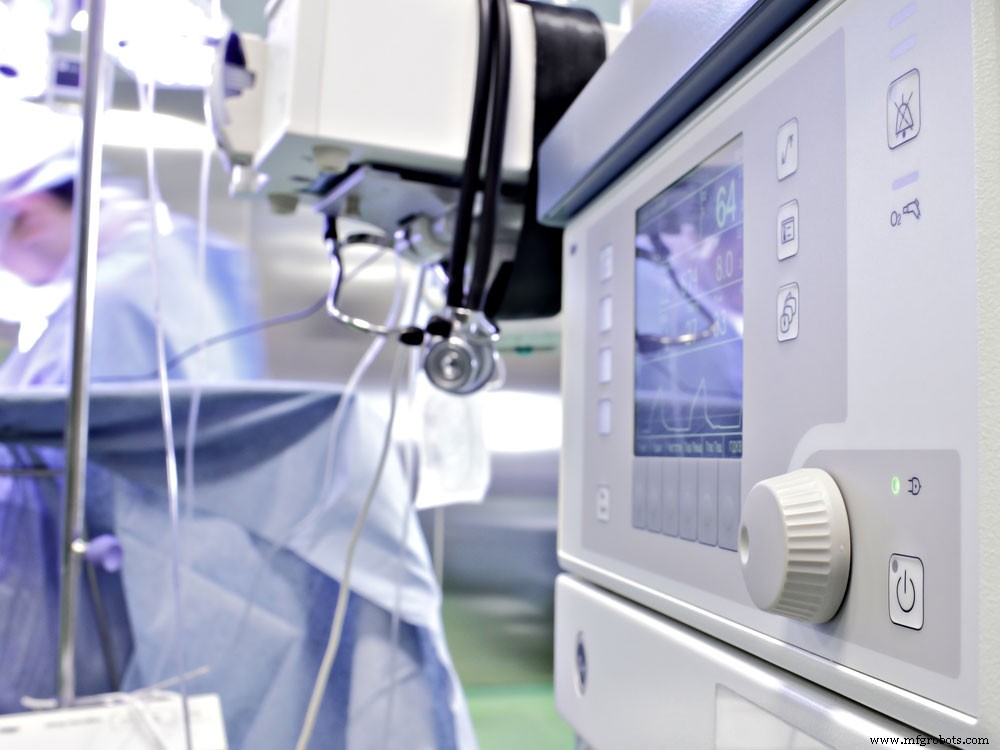

Équipement médical
- Électronique grand public installée comme les DAB
- Radios
Assemblage PCB Numérique
Avant d'aller à l'assemblage, il est vital de comprendre qu'un circuit imprimé numérique utilise un système binaire.
Aussi, il repose sur un lien numérique pour le transfert et les points de réception de données pendant l'assemblage. Ce fil permet des modifications en temps réel pour maintenir ou améliorer la qualité d'assemblage.
Même si le système binaire semble simple, il peut avoir plusieurs niveaux de complexité dans les PCB numériques. Mais l'avantage est que les dispositifs numériques sont contrôlables et programmables.

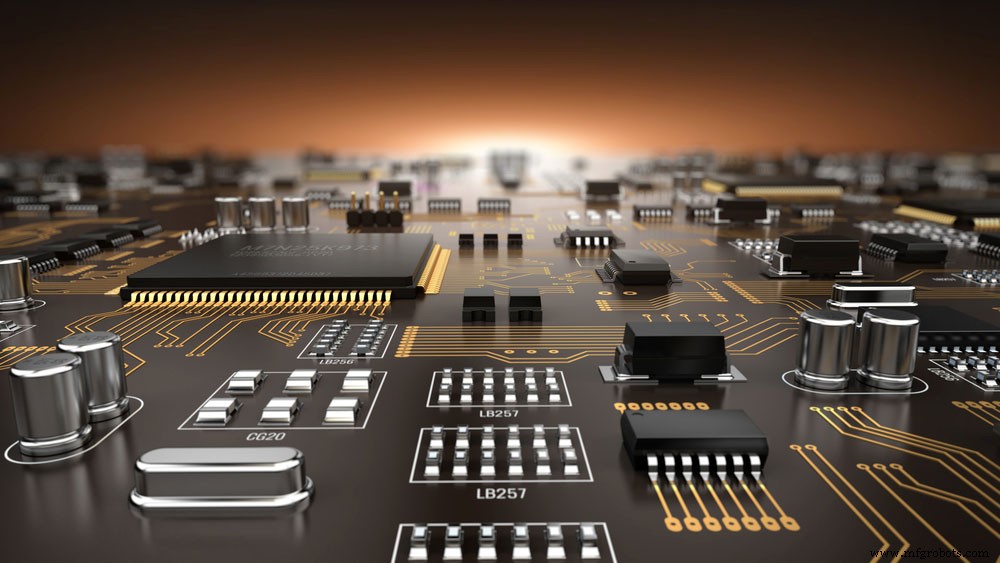

Un PCB numérique haute technologie avec micro-puces et processeur
Par conséquent, vous pouvez utiliser le système binaire, qui vous aidera à contrôler, tourner et piloter d'autres dispositifs numériques utilisés dans de multiples applications globalement.
Cette description détaillée du processus d'assemblage numérique vous aidera à comprendre les applications de numérisation.
Processus d'Assemblage
Prototypage PCBA
Le prototypage est critique pour développer la qualité dans le processus d'assemblage pour les PCB complexes et modernes. C'est surtout vital pour atteindre une haute qualité de construction et un fonctionnement fiable. Vous pouvez diviser le processus de fabrication PCB en deux segments :
Production Efficace et Rentable
La qualité du processus (production efficace de cartes de haute qualité) est cruciale pour la production à volume haut ou bas.
L'assemblage consiste en plusieurs étapes, tout comme la phase de fabrication de carte et le processus de conception. Ces attributs expliquent les étapes d'assemblage en détail.
Attributs de l'Assemblage PCB Numérique
Vitesse
Votre commande devrait être traitée aussi rapidement que possible, mais ce n'est pas un problème car les machines numériques gèrent tout le processus d'assemblage de circuit imprimé.
Production automatisée de PCB
Précision
Une machine d'assemblage doit être assez précise pour placer tout au bon endroit pour booster l'efficacité et la performance d'un circuit imprimé numériquement imprimé.
Précision
La précision est un facteur critique dans le processus d'assemblage car elle assure que le circuit imprimé numérique fonctionne comme prévu.
Agilité
Si des erreurs se produisent pendant l'assemblage de circuit imprimé, le processus devrait être assez flexible pour reprendre les opérations rapidement.
Contrôle
Le contrôle est une partie vitale de l'assemblage de circuit imprimé car il assure que rien n'est laissé inachevé.
Assemblage PCB Conventionnel ou Numérique : Lequel Choisiriez-Vous ?
Le choix ici dépend du développeur et du fabricant de PCB numérique. Concernant le fabricant, chacun a des directives spécifiques Design For Assembly (DFA) qui reposent sur leur équipement et processus pour le contrôle qualité.

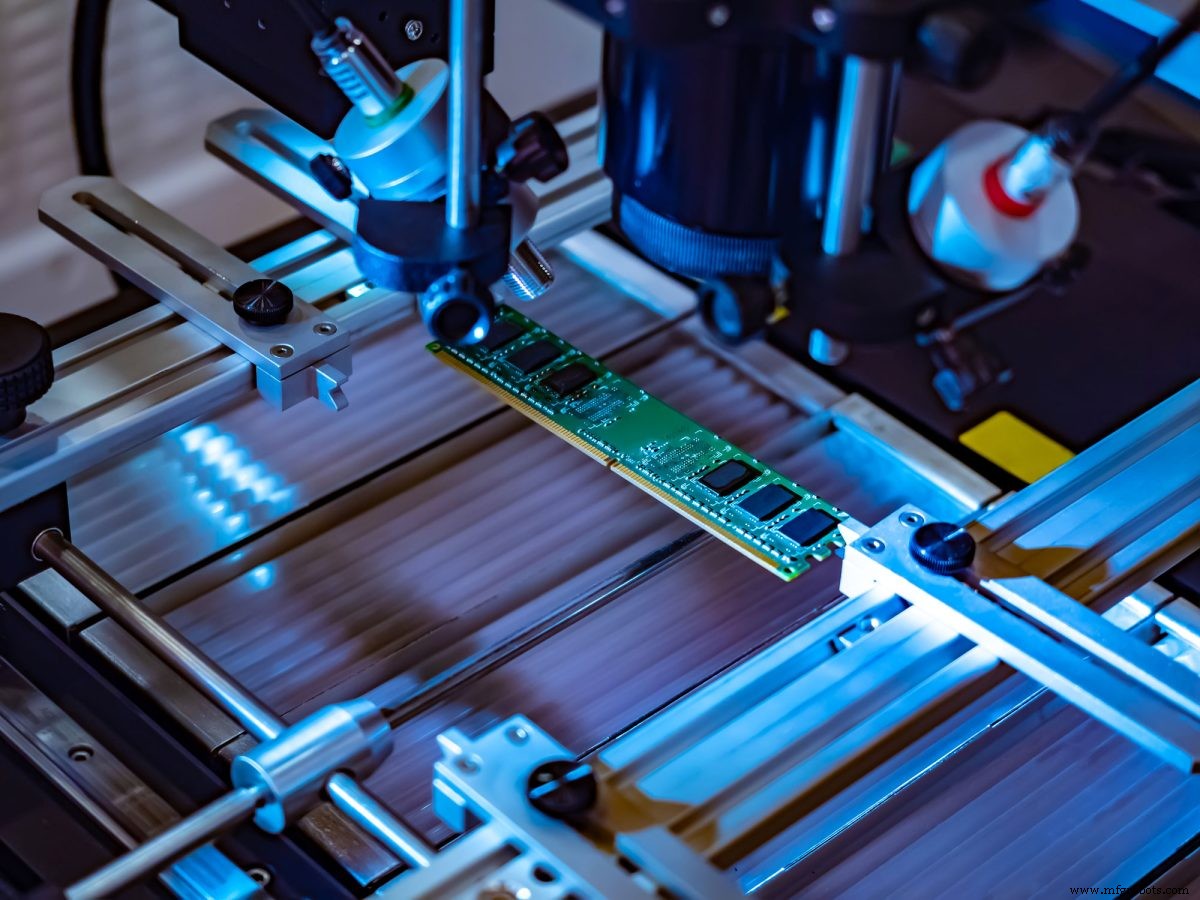

Équipement utilisé dans la production de PCB miniatures
En plus de subir un processus d'assemblage automatisé, votre circuit imprimé numérique devrait répondre à toutes vos exigences et spécifications. Cependant, certains fabricants ont besoin de faire des vérifications manuelles, ce qui pourrait ruiner la qualité et ralentir le délai d'exécution.

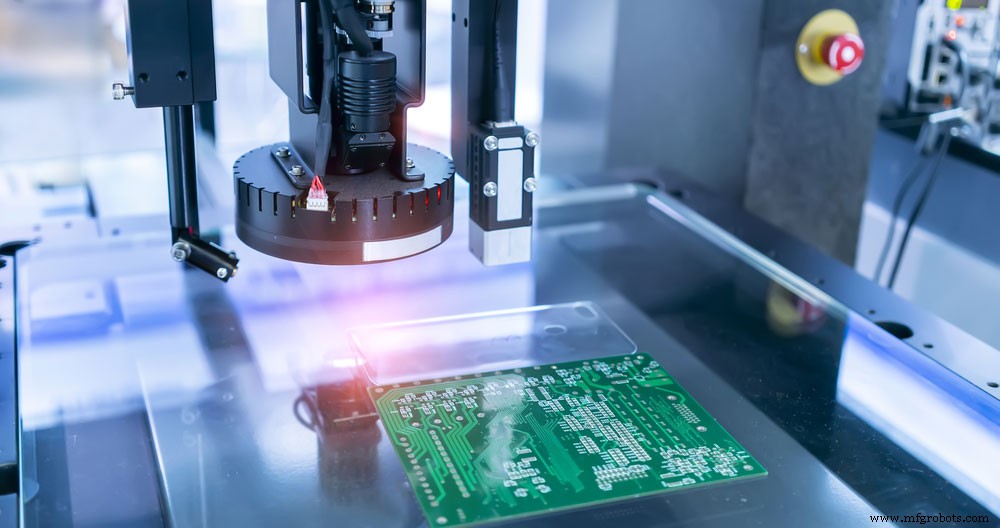

Un instrument de mesure de vision automatisé inspectant un PCB
Par conséquent, vous devez travailler avec un fabricant de PCB fiable, tel que WellPCB, pour obtenir les meilleurs résultats. Nous sommes dans le business de production et d'assemblage de PCB depuis 2005, donc nous combinons l'expérience et le meilleur équipement pour vous assurer d'obtenir des circuits imprimés numériques de haute qualité à des prix raisonnables.
