CD4060 :Guide ultime pour ses circuits, son fonctionnement et bien plus !

Le CD4060 est un circuit intégré qui appartient à la série de circuits intégrés CD4000. Il contient un oscillateur intégré qui a le pouvoir d'être réglé par un nombre minimal de composants externes.

Nous utilisons souvent ces composants essentiels de la série de circuits intégrés CD4000 chaque fois que l'utilisation d'une micropuce s'avère dangereuse.

Dans cet article, nous aborderons en détail le circuit intégré CD4060.

(différents composants électriques.)

Qu'est-ce que le CD4060 ?

Un circuit intégré de compteur binaire 14 bits avec un oscillateur intégré est le CD4060. Ce compteur est généralement un type de report de compteur d'ondulation binaire. Le CD4060 est un circuit intégré métal-oxyde-semi-conducteur complémentaire (CMOS) de la famille CD4000.

L'utilisation principale du circuit intégré est de produire des temporisations sélectionnables. Occasionnellement, vous l'utilisez pour générer des signaux de différentes fréquences. Vous pouvez réaliser cette fonction car le circuit intégré CD4060 possède un oscillateur interne qui ne nécessite que quelques composants électroniques passifs.

De plus, si vous êtes intéressé par la création audio ou un synthétiseur, le CD4060 peut vous aider. Par exemple, cette puce peut créer dix fréquences différentes à partir d'un seul condensateur et d'une paire de résistances.

(un circuit imprimé)

Schéma des broches du CD4060 et configurations des broches

Le CD4060 est un circuit intégré de compteur binaire à 16 broches. A partir de ces broches, Q4 - Q14 sont les broches de sortie. Sur le front positif de chaque impulsion d'horloge, les broches de sortie produisent une sortie de compteur binaire. Sinon, nous utilisons les broches 9 et 10 pour connecter les circuits de l'oscillateur.

Schéma des broches du CD4060.

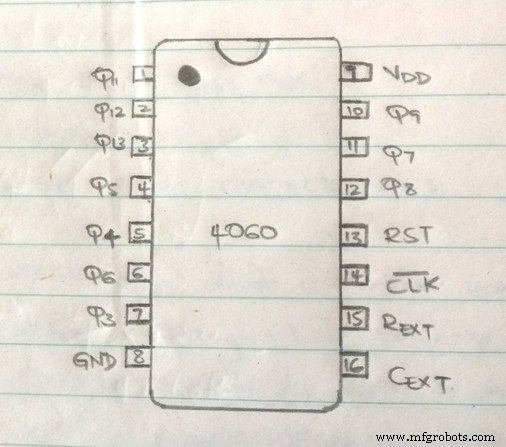

Ci-dessous un schéma représentant le schéma des broches d'un CD4060.

(un diagramme de broches cd4060.)

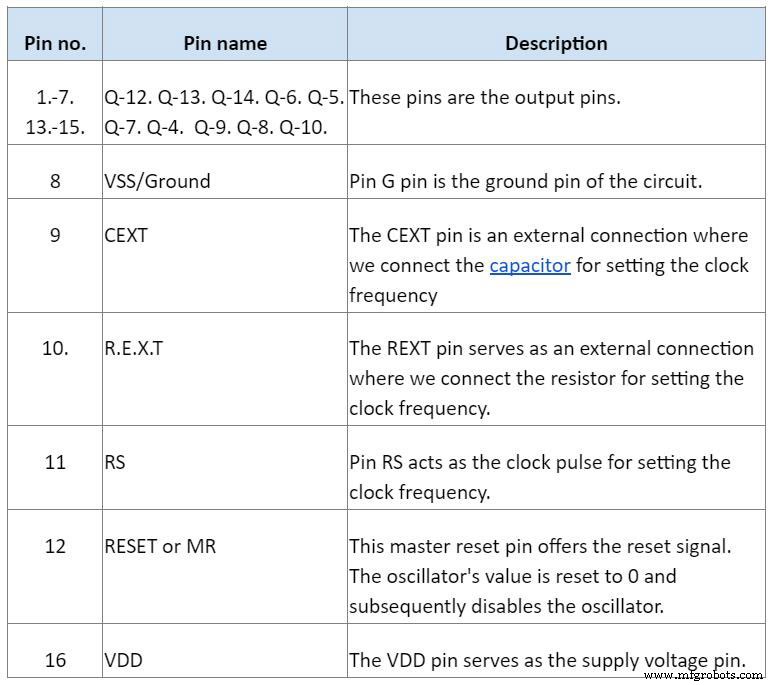

 Configuration des broches du CD4060

Sur un total de 16 broches, chaque broche a un nom et une description.

(une photo d'un condensateur.)

Fonctionnalité de compteur binaire CD4060

• Tout d'abord, ce circuit intégré à 14 étages est disponible en boîtiers PDIP, CDIP, SOIC et TSSOP à 16 broches.
• Deuxièmement, il a un délai de propagation de réinitialisation de 25ns à 5v.
• Ensuite, le circuit intégré a une tension nominale de 5 V, 10 et 15 V.
• Le CD4060 a une plage de comptage de 0 à 16383 (en décimal)
• En outre, le circuit intégré a une tension de fonctionnement comprise entre 3 V et 18 V.
• De plus, ce compteur binaire avec un oscillateur a une fréquence d'horloge maximale de 30 MHz à 15 V.
• De plus, ce circuit intégré de compteur binaire 14 bits possède des broches et leur fonction est compatible avec celle de la série TTL.
• De plus, le CD4060 IC fonctionne à une vitesse moyenne de type 8MHz. À un VDD de 10v.
• En outre, ce circuit intégré a des opérations entièrement statiques avec des entrées et des sorties tamponnées.
• Enfin, ce PDIP à 16 broches possède des entrées déclenchées par Schmitt pour permettre des temps de montée et de descente illimités.

(image de circuits informatiques)

Comment fonctionne le circuit intégré CD4060 ?

Étant donné que le circuit intégré CD4060 possède un compteur binaire et un oscillateur interne, il peut effectuer une transition sur une impulsion d'horloge. Par exemple, pour chaque transition négative sur une impulsion d'horloge, la valeur du compteur résultante augmente de 1. Il est important de noter que ce chiffre concerne les nombres binaires. De manière significative, cela aiderait si vous vous souveniez toujours de connecter la broche de réinitialisation à la terre ou à la place à la tension d'alimentation négative.

En outre, vous pouvez vous référer au signal positif en tant que 1. De même, vous pouvez vous y référer en tant que HIGH. Par exemple, si vous appliquez un haut à l'entrée de réinitialisation, la broche de réinitialisation réinitialise immédiatement les oscillations à 0.

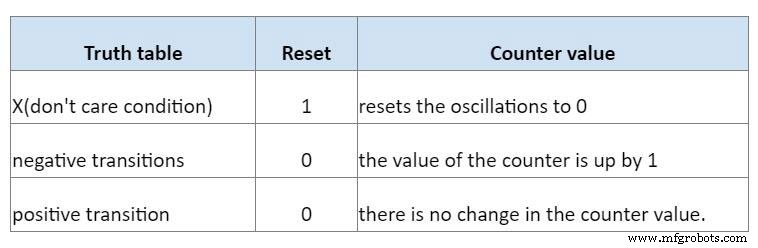

Vous trouverez ci-dessous un tableau logique booléen qui explique la valeur RESET et les effets de l'impulsion d'horloge.

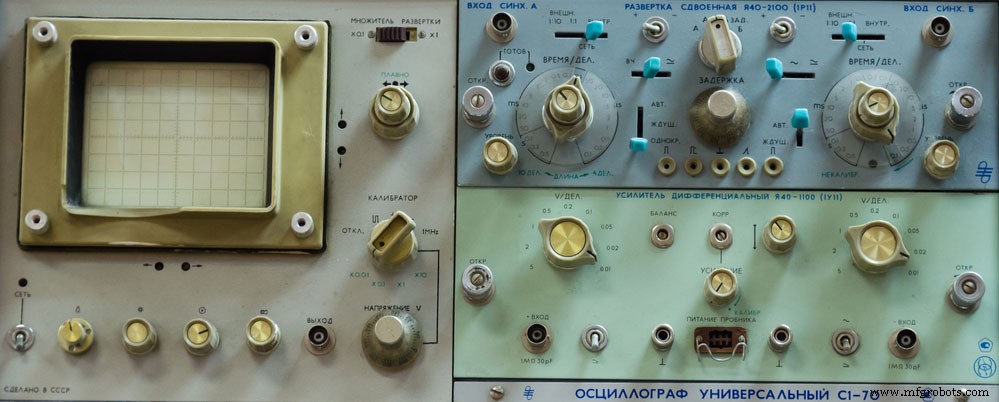

(une image d'un oscillateur électronique)

Alternatives au CD4060

Vous pouvez utiliser le CD4024B 7 bits et 12 bits comme alternative au CD4060. Cependant, étant donné que le CD4060 appartient à la série CD4000, vous pouvez utiliser certains I.C. de ce groupe comme équivalents.

Comment utiliser le circuit intégré CD4060 ?

Pour utiliser ce I.C., vous devez l'alimenter via le V.S.S. et la broche de terre. A noter également, cet I.C. a une large tension de fonctionnement. Cependant, l'alimentation 5v est suffisante. De manière significative, cela aiderait si vous vous rappeliez de régler la fréquence de votre horloge.

Vous pouvez régler la fréquence d'horloge en utilisant F=1 / (2.5*R1*C1). À partir de cette formule, vous mesurez F en Hz, les valeurs de R1 en ohms et C1 en farads.

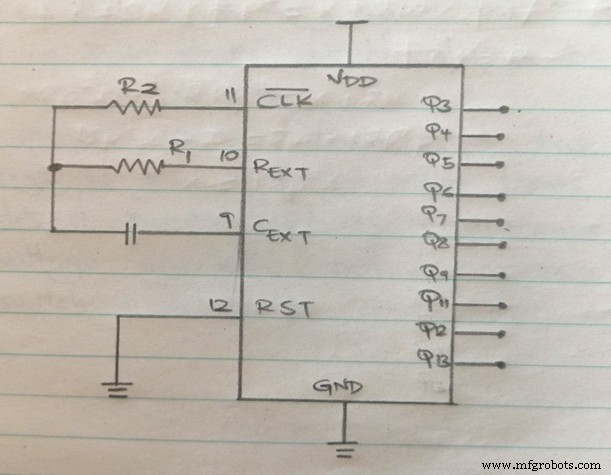

De plus, cet I.C. dispose d'un oscillateur d'horloge interne. Vous pouvez régler cette horloge à l'aide d'une résistance externe ou d'un condensateur externe. De plus, il serait préférable de se rappeler que nous utilisons une paire de résistances et un seul condensateur. A noter qu'il relie une des résistances du R.E.X.T. broche pour activer le compteur. Ensuite, cliquez sur l'autre résistance partant de la broche CLK. Le condensateur, d'autre part, se connecte au C.E.X.T. broche.

(un circuit à diode Zener.)

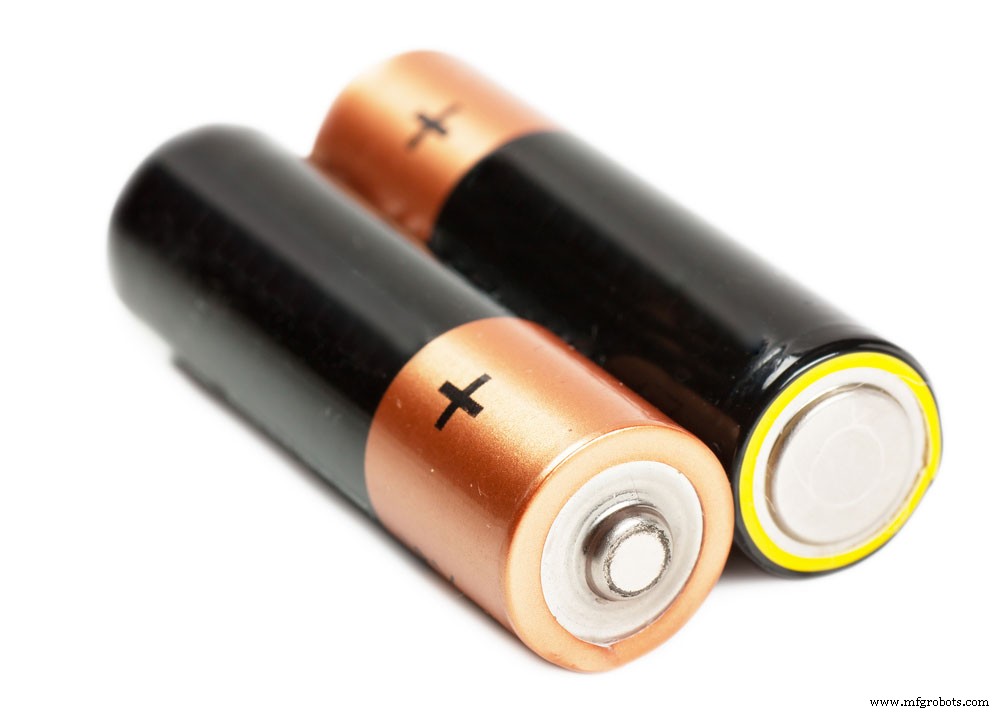

(alimentation par pile 5v)

De même, lorsque vous faites varier les résistances et les valeurs des condensateurs, vous pouvez obtenir des impulsions d'horloge de fréquences différentes. Après avoir obtenu les vibrations, vous pouvez calculer le temps en utilisant la formule T =2 ⁿ /F. Notamment, dans la formule, n est le nombre de sorties.

Par exemple, avec une résistance de 1MΏ et un condensateur de 0,22uF, vous calculez la fréquence en substituant les valeurs de la formule.

F=1 / (2.5*1000000*0.00000022)

=1,8 Hz

De même, pour trouver une entrée d'horloge lorsque la sortie sur Q5 est élevée, vous substituez les valeurs dans la formule ;

T =2⁵/1,8

=17.75s

Les calculs ci-dessus expliquent que la sortie Q5 reçoit un signal positif après 17,7s du compteur I.C. réinitialiser.

(un technicien travaille sur un projet électrique)

Applications du CI CD4060.

• Tout d'abord, il est préférable d'utiliser ce dispositif IC dans les applications liées au temps.
• De plus, nous avons besoin de ce circuit intégré pour créer de longues périodes dans les systèmes électroniques.
• De plus, nous utilisons ce circuit intégré dans des projets où la présence d'une micropuce est dangereuse.

(une micropuce)

Résumé

Le CD4060 est un circuit que nous utilisons pour acquérir des oscillations de fréquence précises et de haute qualité. Il est pratique lors de la construction d'un circuit de temporisation avec un minimum de composants électroniques.

Nous espérons que cet article vous a été utile. Pour toute question sur cet article ou sur l'un de nos articles, veuillez nous contacter.
