Ultiboard – Le guide ultime pour les débutants

Les circuits électroniques existent depuis longtemps et, comme toute conception, la modélisation est essentielle à la fabrication du produit final. Les schémas de circuits imprimés et d'autres conceptions de circuits doivent être précis, exacts et sans faille pour que le fabricant puisse créer un produit final efficace et efficient. La vitesse est également essentielle dans la conception de schémas en fin de journée. Votre entreprise doit faire des profits. Cet article vise à fournir un didacticiel complet et détaillé sur la façon de télécharger Ultiboard, de créer un circuit et de manœuvrer autour de la plate-forme pour exporter la conception pour la fabrication. Nous espérons que cela sera bénéfique.

1. Qu'est-ce qu'un Ultiboard ?

Ultiboard, anciennement connu sous le nom d'ULTIboard, est un programme créé par Ultimate Technology aux Pays-Bas. C'était assez cher car cela coûterait entre 800 $ et 2 500 $ selon la taille requise. De plus, la version abordable pour les étudiants était limitée sur le marché.

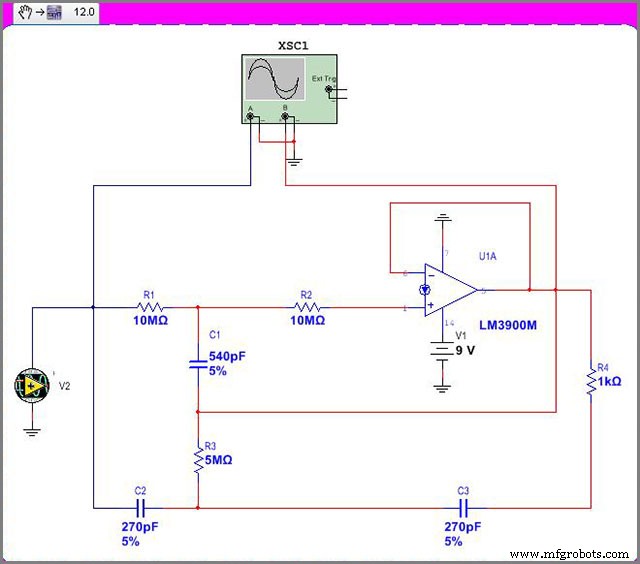

Au fil du temps, Ultiboard s'est développé à partir d'un programme qui pouvait à peine produire des fichiers de tracé de photos jusqu'à l'époque où il était connu sous le nom d'Electronics Workbench et maintenant Ultiboard. Une plate-forme avancée avec capture de schémas et outil de simulation - Multisim facilitant aux utilisateurs la conception facile de modèles de circuits imprimés, manipulés puis produits prêts pour le fabricant.

1.1Fonction

Ultiboard est principalement utilisé pour ses avantages :

• Outils de routage de programme de mise en page de PCB faciles à utiliser et efficaces pour les conceptions de PCB ; fonctionnalités personnalisables et accessibles
• Contrôle et gestion optimaux de l'environnement :Ultiboard dispose d'une vue de feuille de calcul avancée, d'une boîte à outils, d'assistants de conception et d'autres outils améliorant des fonctions telles que le placement du cuivre et la disposition générale de la carte.
• Transfert de schémas simples vers PCB - L'intégration Ultiboard avec Multisim™ fournit des fonctionnalités et des outils qui facilitent le placement précis des pièces ainsi qu'une fonctionnalité automatisée pour le travail rapide de la conception de la disposition.
• Standardisation des fichiers :vous pouvez exporter votre fichier de conception dans un format tel que DXF ou Gerber vers un autre format requis à des fins de normalisation.

L'objectif principal d'Ultiboard est de fournir une flexibilité en matière de contrôle, d'efficacité et de vitesse dans la disposition, les outils de routage et le placement du cuivre. Il est utilisé par les ingénieurs, les fabricants, les étudiants ainsi que les enseignants dans différents environnements. Voyons comment nous pouvons accéder à Ultiboard, comment le télécharger et l'installer.

2. Téléchargement Ultiboard

Au lieu de télécharger Ultiboard et plus tard lors de l'installation, réalisez que votre système manque de plusieurs exigences. Généralement, pour installer Ultiboard 9, vous avez besoin d'environ 150 Mo. Cependant, cela varie en fonction de la version dont vous avez besoin. De plus, votre système doit au moins avoir :

•Windows 2000/XP

• Processeur Pentium III

• 128 Mo de RAM

• CD-ROM

• Résolution d'écran de 800 x 600

Vous pouvez obtenir la version de n'importe quel produit Ultiboard professionnel ou académique sur le site Web de National Instruments. L'installation est simple et similaire à la plupart des processus d'installation d'applications. Après avoir installé Ultiboard, vous devez vous familiariser avec l'interface du logiciel pour interagir avec celui-ci de manière optimale. Notre prochain se concentrera sur les composants essentiels aux composants standard que vous devez identifier avant de commencer la conception.

3. Interface utilisateur

3.1 Présentation de l'interface Ultiboard

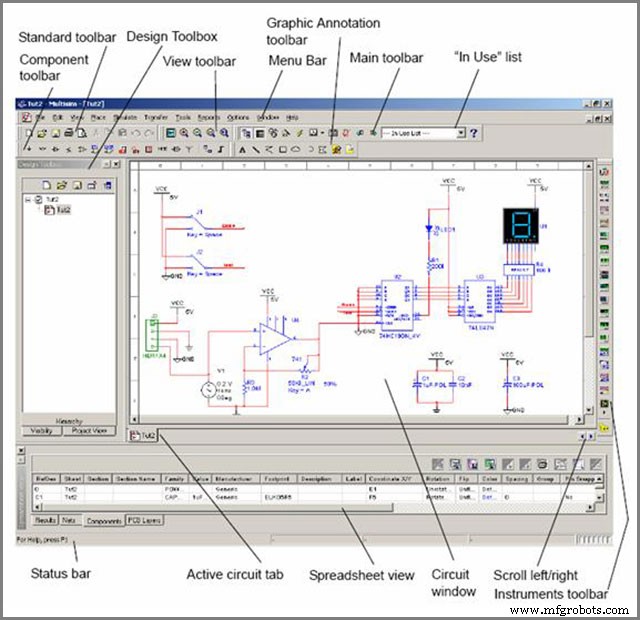

L'interface Ultiboard combine des outils et des fonctionnalités qui vous aident, en tant qu'utilisateur, à vous déplacer dans la conception de votre circuit ou de votre circuit imprimé. Il facilite la créativité et l'innovation de conceptions nouvelles et originales qui amélioreront l'industrie des produits électriques. L'interface Ultiboard offre une plate-forme de placement de pièces mécaniques dans la création de vos PCB, en concevant manuellement les opérations de CAO jusqu'à leur fabrication.

L'interface conviviale a apporté de la vitesse grâce à la fonctionnalité automatisée. De plus, la précision peut être obtenue en plaçant les pièces dans la bonne position grâce à la commande manuelle. Avec Multism, Ultiboard donne naissance à des générations de circuits imprimés plus avancés et plus performants. Pourquoi? Mutism complète les capacités de disposition et de routage des circuits imprimés Ultiboard grâce à sa puissante fonctionnalité de simulation SPICE. Vous pouvez commencer votre conception en un rien de temps.

3.2 Barres d'outils

Si vous avez utilisé une application courante telle que MS Word, les barres d'outils Ultiboard ne seront pas sorcier. La plupart des symboles sont ceux que vous connaissez déjà; en cas de nouveaux, vous pouvez survoler l'icône pour connaître leur fonction. Néanmoins, voici une ligne directrice :

Barre d'outils principale

Sélectionner l'icône – Sélectionner un élément dans le tableau.

Icône de la boîte à outils de conception – « Active et désactive » la vue de la boîte à outils de conception

Icône de la vue Feuille de calcul – « Active ou désactive la vue Feuille de calcul »

Icône du gestionnaire de base de données :affiche la vue du gestionnaire de base de données

Icône de l'assistant de tableau – Démarrer l'assistant de tableau

Icône de l'assistant de pièces – Lance l'assistant de pièces

Le lieu de la base de données -Parcourir la base de données pour une position pour placer un élément

Icône de ligne – Placer une ligne droite sur le dessin

Icône Suivez-moi – Placez une trace Suivez-moi

Icône Polygone – Place un polygone sur le dessin

Icône de plan de puissance – Place un plan de puissance sur le dessin.

DRC et icône de vérification de netlist – Exécute le DCR (Design Rule Check) et Netlist Check ; Il affiche les résultats dans l'onglet Résultats

Icône de texte – Place le texte sur le dessin

Afficher l'icône 3D - Affiche le dessin en trois dimensions.

Capturer l'icône de la zone d'écran – Capture une section de l'écran et la place dans le presse-papiers du système.

Icône d'aide – Affiche la fenêtre d'aide d'Ultiboard.

Modifier la barre d'outils

Icône d'édition de pièce sur place - Active l'édition sur place pour les pièces de PCB placées

Icône d'échange de calque - Place une pièce ou un élément sur le calque miroir

Faire pivoter de 90 ° dans le sens des aiguilles d'une montre - Fait pivoter l'élément sélectionné dans le sens des aiguilles d'une montre

Faire pivoter de 90 ° dans le sens inverse des aiguilles d'une montre - Fait pivoter l'élément sélectionné dans le sens inverse des aiguilles d'une montre

3.3 Définition des préférences

Pour définir vos préférences de configuration :

1. Cliquez sur Options/Préférences globales pour faire apparaître la boîte de dialogue Préférences, qui vous proposera les options :

• Onglet Paramètres généraux
• Onglet Chemins
• Onglet Couleurs
• Onglet Conception de PCB
• Onglet Dimensions
• Onglet Options 3D

2. Après avoir sélectionné l'onglet souhaité, continuez et personnalisez ou modifiez les détails.

3. Cliquez sur OK pour enregistrer vos modifications

3.4 Configuration des propriétés du PCB

Pour définir les paramètres des propriétés du PCB :

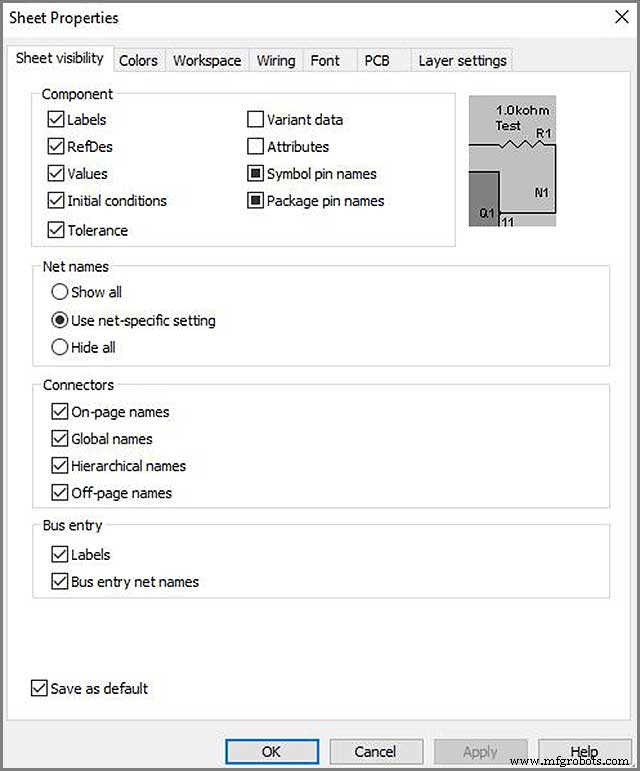

Sur un tableau vide, cliquez avec le bouton droit pour afficher une boîte de menu et sélectionnez l'icône de la propriété. La boîte de dialogue Propriétés de la feuille apparaîtra où vous pourrez modifier davantage les détails de votre PCB comme vous le souhaitez.

3.5Boîte à outils de conception

Vous êtes plus susceptible d'utiliser la barre d'outils Conception pour gérer votre conception en contrôlant les pièces, telles que la détermination des couleurs d'une trace. Pour l'afficher ou le visualiser, cliquez sur la barre d'outils de conception.

3.6 Vue Feuille de calcul

La vue Feuille de calcul est essentielle pour afficher et modifier des détails tels que des attributs, des emprises ou des désignateurs de référence.

Pour accéder à l'icône de la vue Feuille de calcul, vous devez avoir un nouveau projet ouvert. Une fois que vous avez cliqué sur l'icône, l'onglet des fonctionnalités apparaîtra en bas des pages, avec plusieurs boutons/icônes.

Cependant, tous les onglets n'ont pas toutes les icônes.

3.7Personnalisation de l'interface

Pour personnaliser votre interface :

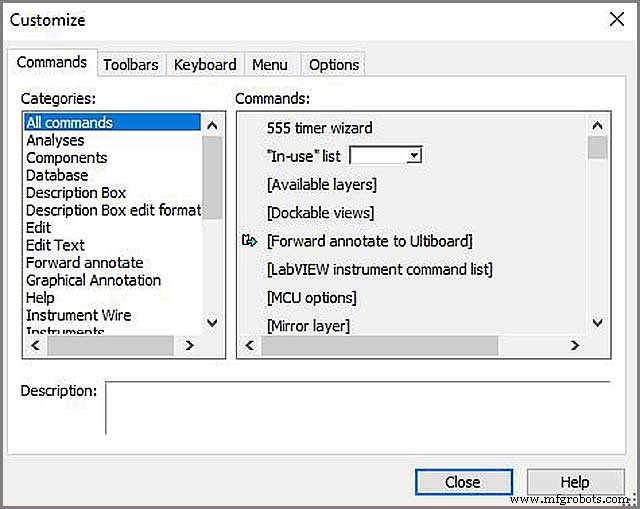

Sélectionnez Options/Personnaliser l'interface utilisateur pour afficher un onglet de menu ci-dessous, où vous pouvez apporter les modifications souhaitées.

Nous avons couvert les étapes d'orientation fondamentales de la personnalisation d'Ultiboard à votre goût et de l'utilisation de différentes icônes. Par conséquent, notre prochaine étape consistera à apprendre à concevoir un schéma simple et à utiliser davantage de fonctionnalités et de propriétés du logiciel au cours du processus.

4. Tutoriel Ultiboard Design

4.1 La suite Electronics Workbench

Il s'agit d'une suite EDA qui facilite les étapes importantes de la conception d'un circuit. En fonction de vos besoins et de votre budget, vous disposerez de certains des composants de la suite Electronics Workbench, tels que :

• Mutisme :il s'agit d'une combinaison du Muticap et de la capacité de simulation analogique et numérique
• Multicam :un produit schématique pour la simulation de conduite, des schémas simples et des étapes facilitantes telles que la conception de la configuration des circuits imprimés.
• MultiVHDL :il intègre la co-simulation avec Multism et la création de modèles HDL.
• Ultiboard :un produit qui, aux côtés de Multism et Multicap, est utile dans la création de PCB et le travail mécanique sur les opérations de CAO.
• Ultiroute :un complément à Ultiboard autonome, Ultiroute facilite le placement automatique des pièces sur la conception.

4.2 Ouverture du didacticiel

Pour ouvrir le didacticiel, assurez-vous que l'Ultiboard est lancé, puis procédez à :

1. Sélectionnez sur l'icône Ouvrir/Fichier. Allez à l'endroit où vous avez stocké votre Ultiboard lors de l'installation (si vous ne vous souvenez pas d'essayer le disque central C dans les fichiers du programme).

2. Ouvrez le Tutorial.EWPrj pour charger le fichier sélectionné sur l'Ultiboard

3. Pour afficher une conception, sélectionnez-la en cliquant sur l'onglet Conception ou sur l'onglet Projets sous la boîte à outils de conception

4.3 Création d'un plan de tableau

Vous pouvez créer un contour de bordure des manières suivantes :

• À l'aide des outils de dessin, appuyez sur le clavier * et remplissez les coordonnées de contour de bordure souhaitées :

• Importer un fichier DXF

• Utilisez l'assistant de tableau, que nous utiliserons dans ce didacticiel :

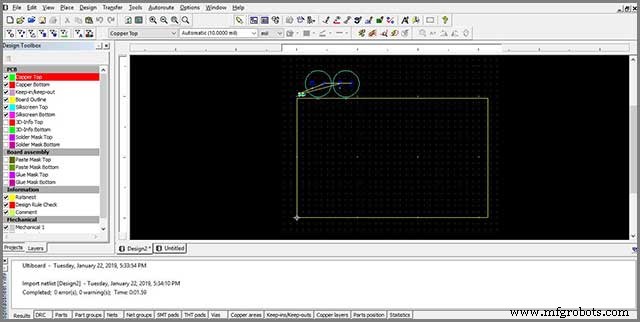

1. Avec le calque de la barre d'outils, accédez à l'icône de l'assistant de bordure et double-cliquez dessus.

2. Supprimez l'assistant de bordure existant dans le courant - il devrait en être un nouveau pour que la boîte Board Wizard-Board Technology apparaisse.

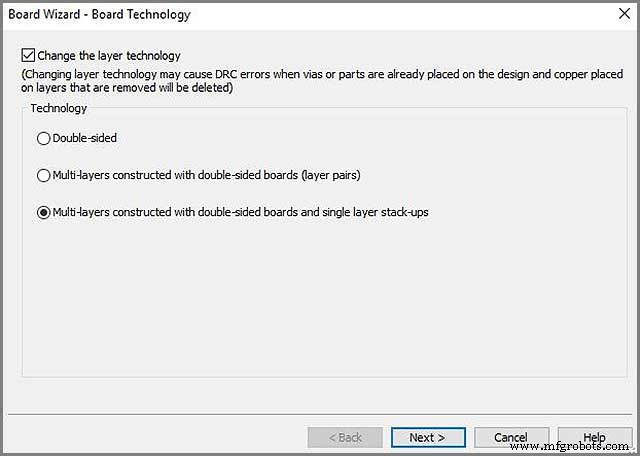

3. Activez l'option "Changer la technologie de calque" pour pouvoir sélectionner d'autres options. Allez-y pour choisir "Multi-couches construites avec des panneaux double face et des empilements à une seule couche, puis cliquez sur l'onglet Suivant.

1. La boîte de dialogue suivante est celle des paramètres de laminage où vous pouvez apporter des modifications si nécessaire et cliquer sur

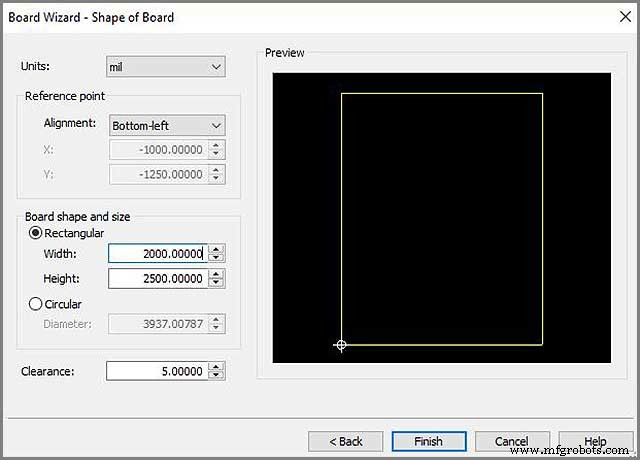

1. La boîte de dialogue suivante est la forme du tableau où vous apporterez les modifications comme :

• Sous le point de référence, définissez l'alignement sur le bas à gauche
• Sélectionnez le rectangle pour la forme et la taille de la planche
• Définissez la hauteur et la largeur sur 2 000 et 2 500 respectivement et le dégagement sur 5,00000. Cliquez sur Terminer.

4.3.1 Ultiboard —Modification des modifications sur le contour de la bordure

• Pour déplacer le contour de la frontière :

Double-cliquez sur Board Outline sous l'onglet Layers. Continuez à cliquer n'importe où sur le contour de la bordure de l'espace de travail sous la rangée de composants.

• Pour apporter des modifications au point de référence :

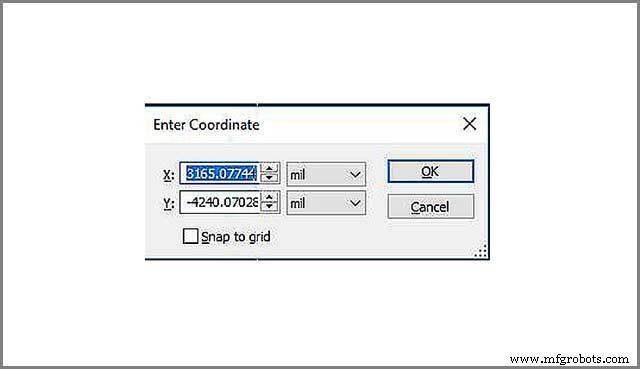

Cliquez sur l'onglet Options, placez votre curseur en bas à gauche du contour de la bordure sur le tableau et cliquez pour apporter des modifications à la boîte qui apparaît.

4.4 Placement des composants

Vous pouvez placer un composant sur la carte en :

• Sélectionnez un ou plusieurs composants au-delà du contour de la bordure et faites-le glisser dans la position souhaitée
• Accédez à la vue Feuille de calcul, utilisez l'onglet Pièces pour localiser un ou plusieurs composants et placez-les de manière appropriée
• Importer des composants depuis Netlist
• Vous pouvez sélectionner le(s) composant(s) directement depuis la base de données
• Utiliser le lieu automatique

4.5 Placer des suivis

Il existe plusieurs façons de mettre des traces :

4.5.1 Placer une trace manuelle

Ici, la trace est positionnée là où vous la placez. Pour ce faire :

• Choisissez la commande Ligne /Placer pour créer une ligne qui dépend du calque (dans la liste déroulante) où vous placez le tube.

• Cliquez pour ancrer la trace et déplacez le curseur vers la destination, où vous cliquerez également pour ancrer à nouveau ou cliquez avec le bouton droit pour arrêter le dessin.

4.5.2 Ultiboard —Placer une trace Follow-me

Une trace suivez-moi vous permet de tracer un chemin entre deux broches que vous avez sélectionnées en déplaçant simplement votre curseur. Il est réalisé par :

• Cliquez sur l'icône Follow-my; assurez-vous d'avoir au moins deux broches désignées

• Cliquez sur une broche, puis cliquez sur une autre broche pour que l'Ultiboard dessine automatiquement la broche pour vous

4.5.3 Placer une trace machine de connexion

La trace de la machine de connexion fournit une automatisation complète de la trace en joignant deux points par l'itinéraire le plus pratique. Il est réalisé par :

• Cliquez sur l'icône Lieu/Connection Machine

• Continuez à cliquer sur l'espace entre les points que vous souhaitez connecter. Ultiboard fournira diverses suggestions d'itinéraire et une fois que vous aurez identifié la trace appropriée, cliquez pour l'utiliser

• Faites un clic droit pour terminer le placement de la trace

4.6 Ultiboard —Préparation pour la fabrication/l'assemblage

Avant de soumettre vos conceptions pour la fabrication, vous pouvez effectuer plusieurs activités sur le tableau pour vous assurer de fournir des informations supplémentaires ou de supprimer les erreurs. Ils incluent :

4.6.1 Nettoyer le tableau

Cela implique de nettoyer les extrémités de trace ouvertes ou toutes les pièces ou connexions inutilisées. C'est fait par :

• Cliquez sur Edit/Copper Delete/Open Trace Ends pour supprimer toutes les extrémités de trace ouvertes.

• Cliquez sur Concevoir/Nettoyer les vias inutilisés pour supprimer tous les vias ou connexions inutilisés

4.6.2 Ajouter des commentaires

L'ajout de composants fournit des informations supplémentaires auxquelles le fabricant peut se référer ou promouvoir la collaboration entre les membres de l'équipe. Vous pouvez placer un commentaire en :

• Activation du calque de commentaire dans la boîte de conception

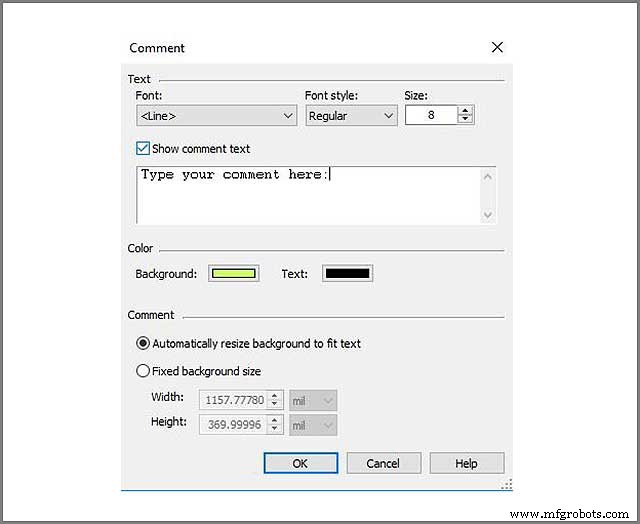

• Sélectionnez Lieu/Commentaire et une boîte de dialogue apparaîtra comme ci-dessous :

• Vous pouvez choisir de corriger la taille de l'arrière-plan ou d'apporter d'autres modifications telles que le style et la taille de la police ou la couleur du texte et de l'arrière-plan.
• Tapez le commentaire comme dans la zone de commentaire
• Cliquez sur OK. Continuez à double-cliquer sur la position souhaitée pour que le commentaire apparaisse.
• Pour apporter des modifications, revenez à la boîte de dialogue de commentaire et modifiez les détails comme vous le souhaitez et supprimez le commentaire précédent qui n'est pas souhaité.
• Pour supprimer un commentaire, cliquez sur le commentaire et appuyez sur la touche SUPPRIMER

4.6.3 Ultiboard —Exportation d'un fichier

C'est généralement le processus final qui produit votre conception en tant que sortie. Il transforme le format de conception en un autre compréhensible par l'équipement du fabricant. Le fichier contient des informations détaillées sur la façon dont la conception doit être fabriquée.

Les exigences de formatage du fabricant dictent principalement le format. L'exportation d'un fichier commence en appuyant sur Ctrl-E ou en cliquant sur l'onglet Fichier, et un menu apparaîtra, qui est l'option Exporter parmi la liste.

Une boîte de dialogue d'exportation apparaîtra pour afficher, exporter ou supprimer les paramètres/propriétés d'exportation.

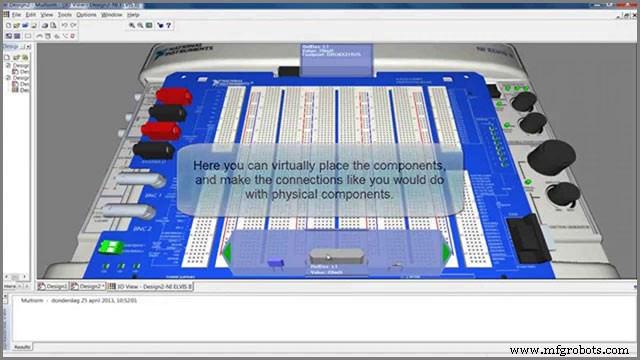

4.7 Affichage des conceptions en 3D

Vous pouvez visualiser votre conception en 3D en :

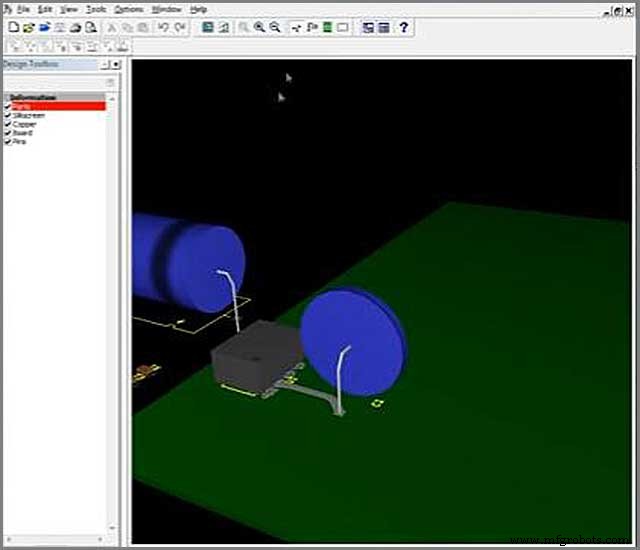

Cliquez sur l'icône 3D, qui est répertoriée dans le menu Outils. Un onglet d'aperçu 3D affichera l'affichage de votre conception en 3D.

4.7.1 Manipulation de la vue 3D

• Cliquez sur la barre d'outils puis sur 3D pour afficher l'aperçu 3D.
• Continuez à cliquer sur le tableau d'aperçu et maintenez la souris/le curseur enfoncés et déplacez-vous vers :
• Déplacez le pointeur de l'écran d'un côté ou de l'autre de l'écran pour une meilleure vue ou une vue spécifique du tableau
• Pour effectuer un panoramique de la roue 3D, maintenez le curseur enfoncé pour afficher la flèche à quatre pointes et pointez la direction souhaitée
• Pour déplacer la vue 3D, cliquez et maintenez dessus
• Déplacez le pointeur dans les deux sens pour avoir une vue des autres côtés du dessin ; topo dessous de la planche
• Pour zoomer sur une zone :cliquez et maintenez le curseur enfoncé et déplacez-le/faites défiler vers le haut ou vers le bas
• Vous pouvez également utiliser le zoom avant/arrière sous l'onglet Affichage.

J'espère que vous pouvez désormais manœuvrer confortablement la plate-forme Ultiboard et que vous connaissez les différentes icônes, onglets et leurs propriétés. De plus, en fin de compte, vous devez créer un design simple, comme c'était notre objectif lorsque nous avons commencé.

5. Ultiboard —Avantages et inconvénients de l'utilisation d'Ultiboard

1.Avantages de l'utilisation d'Ultiboard

• Il est convivial et intuitif
• Peut être intégré à d'autres outils tels qu'une feuille de calcul, ainsi que pour gérer les contraintes, le routage du cuivre et le placement des pièces.
• Il est facile à utiliser et optimisé pour la vitesse

Il peut être exporté vers les normes de l'industrie, y compris Gerber et DXF, à la fois pour la fabrication et le prototype.

• Transfère les mises en page schématiques car il est parfaitement intégré à Multism.
• Il vous permet de comprendre rapidement comment concevoir votre PCB.
• Il annote les modifications apportées à la conception.

2.Ultiboard —Inconvénients

Malgré les nombreux avantages que vous obtenez lorsque vous utilisez Ultiboard, il est essentiel de noter qu'il comporte de nombreux inconvénients. Le plus critique est :

• Il faut beaucoup de formation pour pouvoir l'utiliser.

• Ce n'est pas un outil gratuit, vous devez donc être prêt à creuser profondément dans votre poche.

3.Ultiboard —Comment ça marche

En ce qui concerne le routage de la mise en page, il est recommandé de choisir Ultiboard. Puisqu'il est livré avec un routage automatisé des pièces et un placement manuel, les outils se combinent pour réduire le temps et les efforts nécessaires pour effectuer des tâches répétitives. Lorsqu'il est combiné avec le processus de placement, il garantit une mise en page rapide. Ultiboard est livré avec un placement de trace qui permet un ajustement rapide et efficace en fonction de la complexité et de la conception.

Il trouve et place rapidement les composants dans le schéma car il est livré avec la fonctionnalité de sélection et de placement. Il utilise le routeur Follow Me et des machines qui entrent des suggestions pour le placement de la trace. Lorsqu'il est intégré à Multisim. Il utilise le routage automatique, qui permet le transfert schématique facile de la mise en page reflétée dans de nombreuses versions de conception. Il permet donc de fournir un flux de conception et de validation simple et rapide.

Conclusion

Terminer une conception sur une plate-forme logicielle est généralement la première étape pour avoir un produit tangible qui fonctionne. Que vous passiez une commande pour la fabrication ou non, WelPCB est disponible pour vos questions, commentaires ou suggestions.
