Diode Zener 1N4732A : Guide Complet et Caractéristiques Clés

Description des Broches (Boîtier DO-41)

Broche	Nom	Description
1	Anode	Entrée courant (borne positive en direct, négative en Zener)
2	Cathode	Sortie courant (borne négative en direct, positive en Zener)

Repérage : bague colorée sur corps verre = cathode. Sens unique : anode → cathode (direct), cathode → anode (régulation Zener).

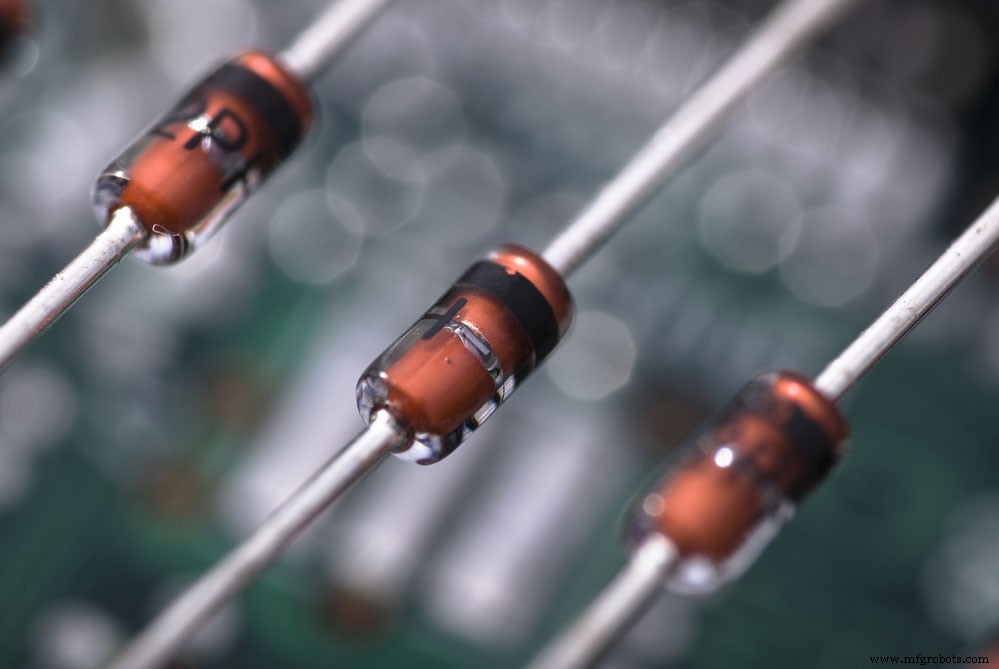

Diodes Zener

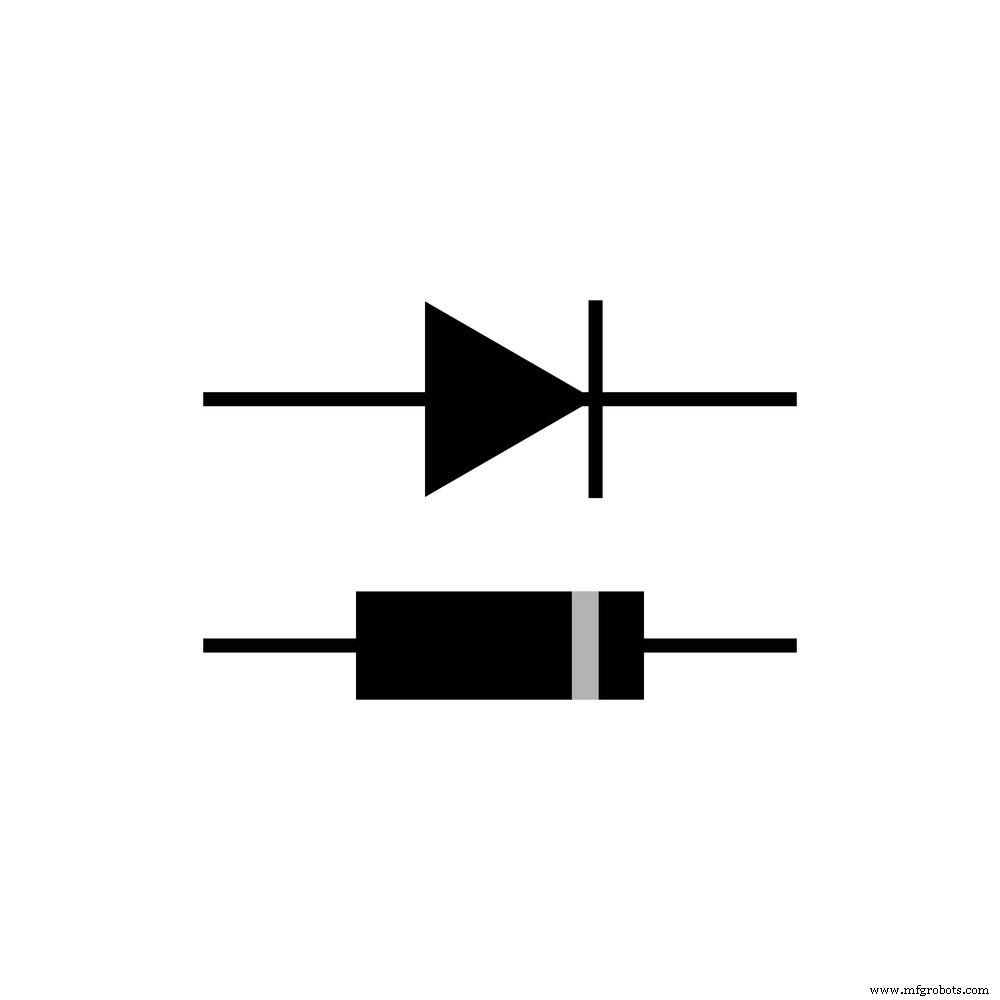

Symbole diode avec bande cathode

Caractéristiques 1N4732A (4,7 V / 500 mW)

• Tension Zener (V_Z) : 4,7 V @ I_ZT = 53 mA
• Tolérance : ±5 %
• Dissipation max (P_Z) : 500 mW
• Courant Zener max (I_ZM) : ~106 mA (P_Z/V_Z)
• Tension inverse max (V_R) : 100 V
• Température fonctionnement : -65 °C à +175 °C
• Boîtier : DO-41 traversant (verre)
• Dimensions : corps 4,5×2,6 mm, fils 26×0,86 mm
• Caractéristiques : forte pente inverse (régulation précise), faible fuite inverse, fort courant de crête direct, coût faible

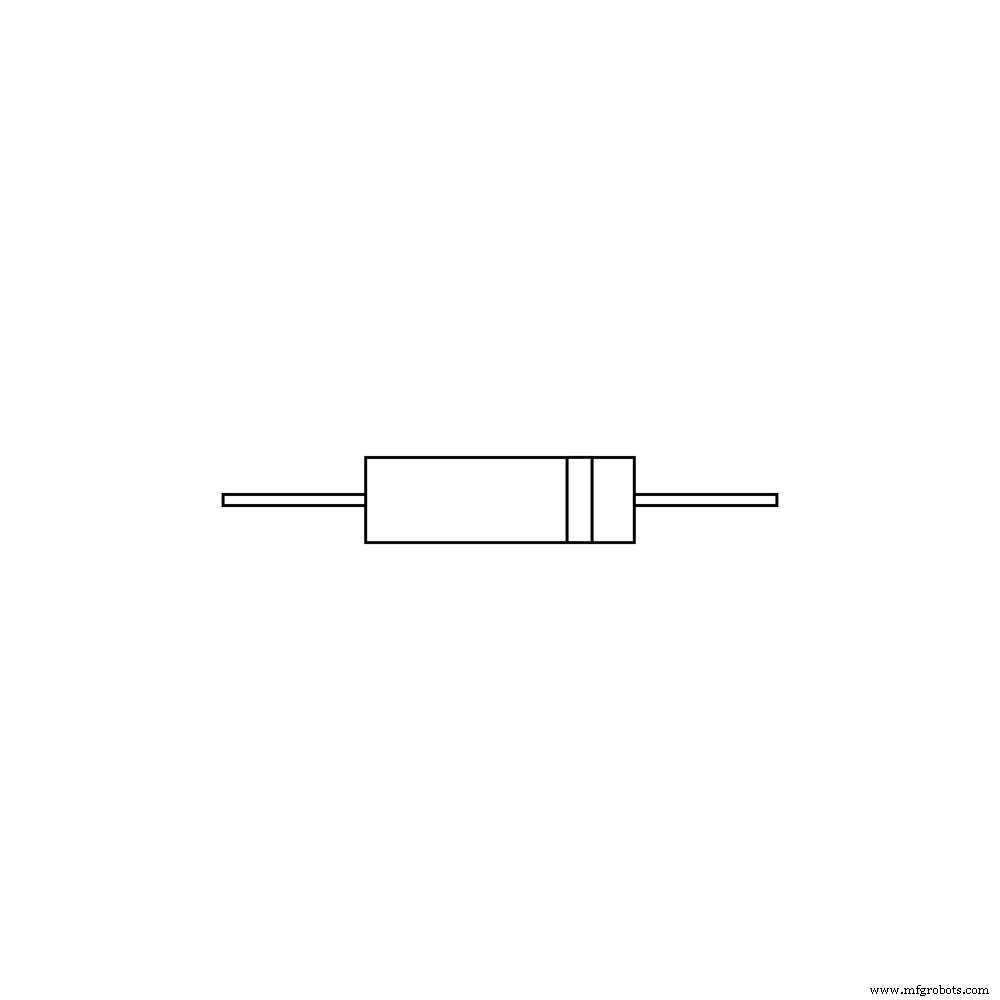

Représentation vectorielle diode

Diodes

Dessin Mécanique (Cote DO-41)

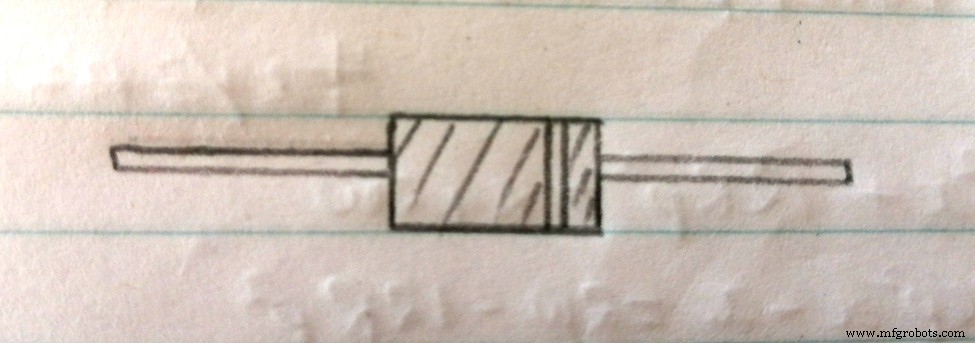

Dessin mécanique 1N4732A (boîtier DO-41)

Zone hachurée = corps verre. Dimensions standard DO-41.

Alternatives (Autres Tensions Zener Série 1N47xx)

Même boîtier, même puissance : 1N4733A (5,1 V), 1N4734A (5,6 V), 1N4735A (6,2 V), 1N4736A (6,8 V), 1N4737A (7,5 V), 1N4744A (15 V), etc.

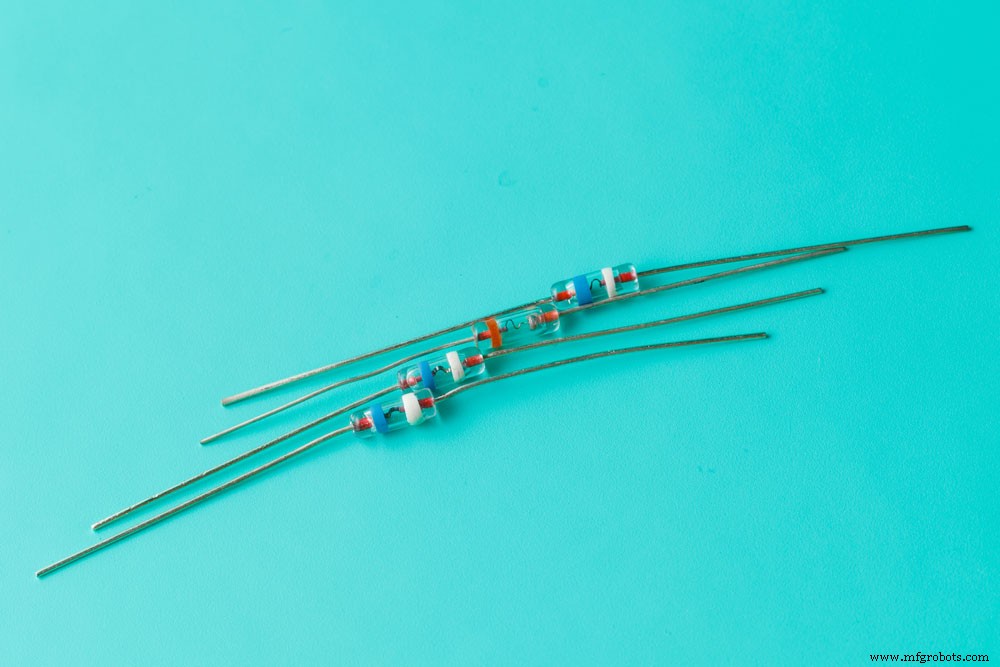

Différents types de diodes Zener

Utilisation : Régulateur de Tension Simple

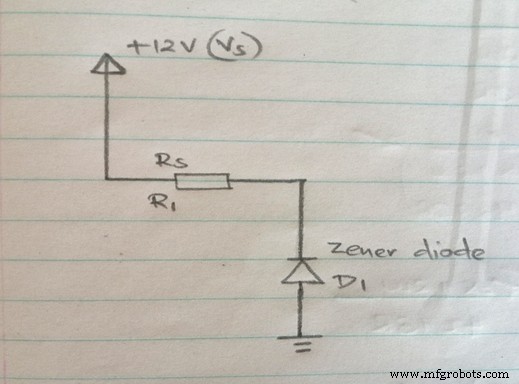

Schéma simple régulateur Zener

Résistance de série R_S obligatoire pour limiter courant :

I_Z = P_Z / V_Z = 500 mW / 4,7 V ≈ 106 mA (max)

Choisir I_Z fonctionnement = 5-20 mA typique (ex. 10 mA)

R_S = (V_in - V_Z) / I_Z

Exemple V_in = 12 V, I_Z = 10 mA : R_S = (12 - 4,7) / 0,01 = 730 Ω (standard 750 Ω, 0,5 W)

Puissance dans R_S : (12-4,7)×0,01 = 73 mW → résistance 1/4 W ou 1/2 W.

Applications

• Régulation tension brute (référence basse précision)
• Protection surtension entrées µC / CI (clamping)
• Limitation amplitude signaux (clipper)
• Référence tension pour comparateurs
• Gestion énergie haute efficacité (avec transistor série)
• Stabilisation tension alternative (redressée)

Résumé

La 1N4732A (4,7 V / 500 mW) est une Zener standard pour régulation basse tension et protection entrées. Toujours utiliser résistance série calculée. Pour précision supérieure : références bandgap (TL431, LM4040). Contactez-nous pour composants ou conseils.
