Câblage moteur brushless :ses spécifications et son guide complet !

Nous pouvons comparer un moteur bldc à un câblage de moteur à balais mais pas entièrement. Un moteur sans balais est un moteur à trois fils que nous pouvons utiliser dans les appareils électriques. De nombreux ventilateurs de processeur ou de PC ne peuvent pas fonctionner correctement sans ces moteurs sans balais.

La construction des ventilateurs sans balais est très différente de la construction des autres moteurs du marché. Par exemple, il n'y a aucune forme de corrosion du métal dans un moteur sans balais, ce qui rend ces moteurs très efficaces et économes en énergie. De plus, les moteurs sans balais ont trois fils de moteur plutôt que les deux fils standard.

Cet article se concentre sur le courant continu sans balais, ses caractéristiques et son câblage complet. En outre, cela devrait vous aider à comprendre comment appliquer le câblage du moteur sans balais dans vos circuits.

Qu'est-ce que le moteur sans balais ?

Un moteur à courant continu est un moteur électrique spécialement conçu pour les équipements électriques capables de propulser. Il existe deux types de ces moteurs; l'in-runner et l'outrunner. L'in-runner fait tourner l'intérieur du coureur tandis que l'extérieur reste fixe. Dans le même temps, le type outrunner a l'intérieur du moteur fixé tandis que l'extérieur tourne.

Un moteur à courant continu sans balais fonctionne de la même manière qu'un moteur à courant continu à balais. Cependant, la seule différence est que le moteur sans balai tourne plus vite, dure plus longtemps et aide à économiser l'énergie de la batterie.

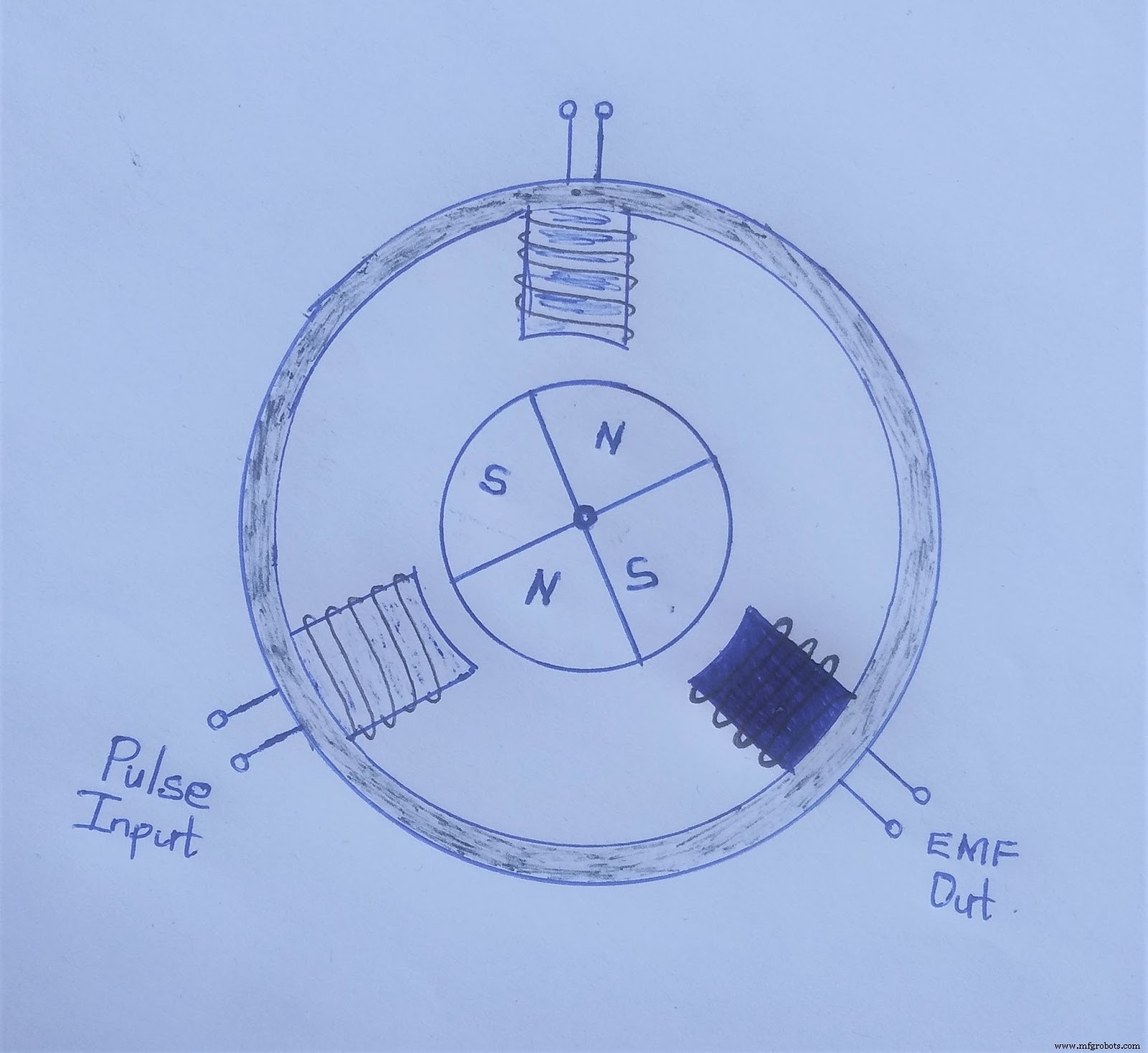

(pièces d'un moteur bldc démonté.)

Les caractéristiques et les spécifications d'un CC sans balai

• Tout d'abord, il transporte un courant maximum de 13 A pendant 1 minute.
• Deuxièmement, il peut fonctionner à une température maximale de 80⁰C
• En outre, le moteur pèse environ 50 à 60 g
• De plus, il peut transporter une puissance maximale de 150 watts
• De plus, il a une tension de fonctionnement de 10 v plus ou moins
• Et, il dispose d'une connexion triphasée qui aide à réguler la vitesse du moteur.
• Enfin, il a un courant de charge de 0,5 A.

Cependant, il n'existe pas de normes industrielles spécifiques car ce sont des caractéristiques essentielles à rechercher lors de l'achat d'un moteur sans balais. Étant donné que plusieurs industries fabriquent des moteurs sans balais avec des puissances différentes, c'est la cause des caractéristiques variables existantes.

(un appareil électronique qui utilise le moteur.)

Une configuration de broches de moteur sans balais

Nous savons déjà qu'un moteur brushless est un moteur triphasé. Vous trouverez ci-dessous un tableau décrivant chaque configuration de broche.

Nom du code	Description
A	se connecte à la phase 1
B	se connecte à la phase 2
C	se connecte à la phase 3

Schéma du contrôleur de moteur sans balais

Dans ce moteur, le rotateur porte un groupe d'aimants permanents et les fait ensuite tourner dans la direction du champ magnétique. Lorsque ce spin se produit, la bobine est constante et n'est pas affectée par le champ magnétique.

(schéma schématique du contrôleur de moteur brushless )

Puisque les aimants sont maintenant en mouvement et fonctionnent sans les bornes, ils peuvent facilement tourner. La rotation des aimants est souvent à grande vitesse et principalement silencieuse.

Cependant, les paires d'aimants doivent se déplacer constamment pour qu'un matériau magnétique réagisse au champ magnétique permanent. De plus, cette rotation se produit pour que les deux pôles puissent répondre régulièrement et subir une force opposée. Par conséquent, l'énergie produite relâchera une pression de tension sur le rotor et déclenchera la force résultante.

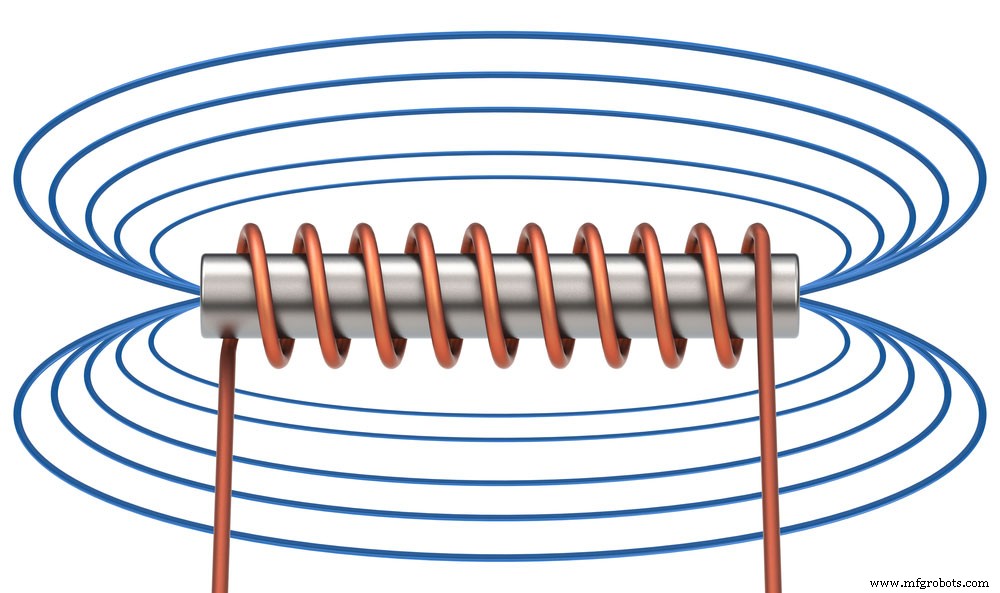

(un champ électromagnétique.)

Où utiliser les moteurs

Nous utilisons principalement le contrôleur bldc lorsque le projet nécessite un faible coût pour le concrétiser. Comme il s'agit d'un moteur peu coûteux et facilement disponible, c'est pourquoi il est hautement préféré.

Nous pouvons contrôler avec précision la vitesse du moteur grâce à la présence du contrôleur triphasé.

De plus, nous utilisons ce moteur avec de nombreux modules de commande car ils sont faciles à utiliser. Avec ces modules de pilote, nous pouvons facilement réguler la vitesse du moteur.

Comment terminer le câblage du moteur sans balais

Un régulateur de vitesse électronique bldc n'est pas comme un moteur à courant continu typique. Nous ne pouvons donc pas le connecter directement à la tension d'alimentation et nous attendre à ce qu'il fonctionne.

Nous devons suivre un modèle d'alimentation unique pour faire fonctionner le moteur triphasé. Notamment, il y a six étapes complètes à suivre pour y parvenir ;

Étape	1	2	3	4	5	6
Positif	A	A	B	B	C	C
masse	B	C	C	A	A	B
ouvrir	C	B	A	C	B	A

Les étapes indiquées ci-dessous indiquent une rotation dans le sens avant. Lorsque nous avons besoin d'un processus inverse, nous devons suivre les étapes à l'envers.

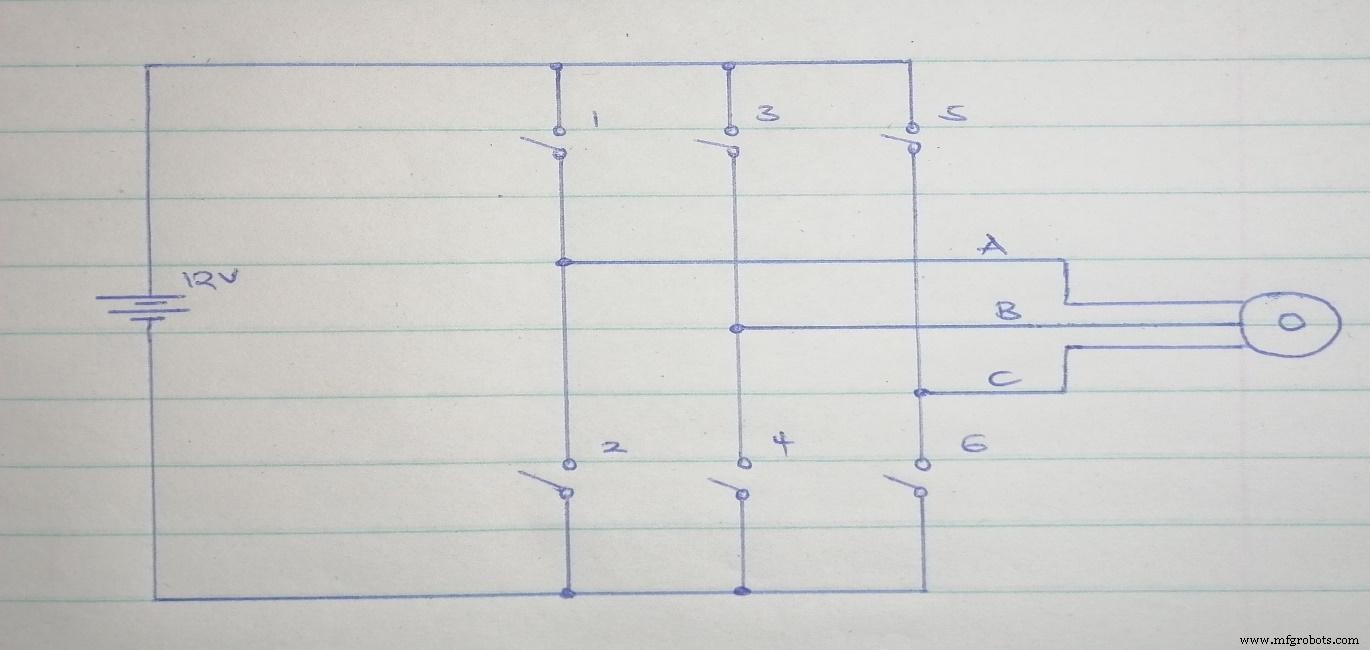

(un circuit de moteur bldc avec des commutateurs sous forme de pont en h.)

Pour comprendre le tableau ci-dessus, il faut considérer le circuit ci-dessus. Les enroulements 1,2,3,4,5,6 sont appelés enroulements de phase.

• À l'étape 1, nous fermons les interrupteurs 1 et 4. Les enroulements 1 et 2 ont été trouvés à l'intérieur de l'alimentation du moteur, ce qui termine l'étape.
• À l'étape 2, nous fermons les interrupteurs 1 et 6. Enroulement 1 et 3, puis alimentons l'étape.
• À l'étape 3, les interrupteurs 3 et 6 se ferment, ce qui alimente les enroulements 2 et 3 et termine donc l'étape.
• À l'étape 4, les interrupteurs 3 et 2 se ferment, les enroulements 2 et 1 à l'intérieur du moteur s'excitent. Par conséquent, il termine l'étape.
• À l'étape 5, fermez les interrupteurs 5 et 4, enroulez 3 et 1 pour mettre sous tension, en terminant l'étape.
• À l'étape 6, fermez les interrupteurs 5 et 4. L'enroulement de 2 et 3 s'active, complétant ainsi l'étape.

Dans une rotation inverse, ce processus est entièrement inversé. Parfois, ce processus peut causer de nombreux problèmes car certaines personnes le considèrent comme complexe. Nous vous conseillons d'utiliser un régulateur de vitesse électronique appelé les modules pilotes si cela vous pose problème.

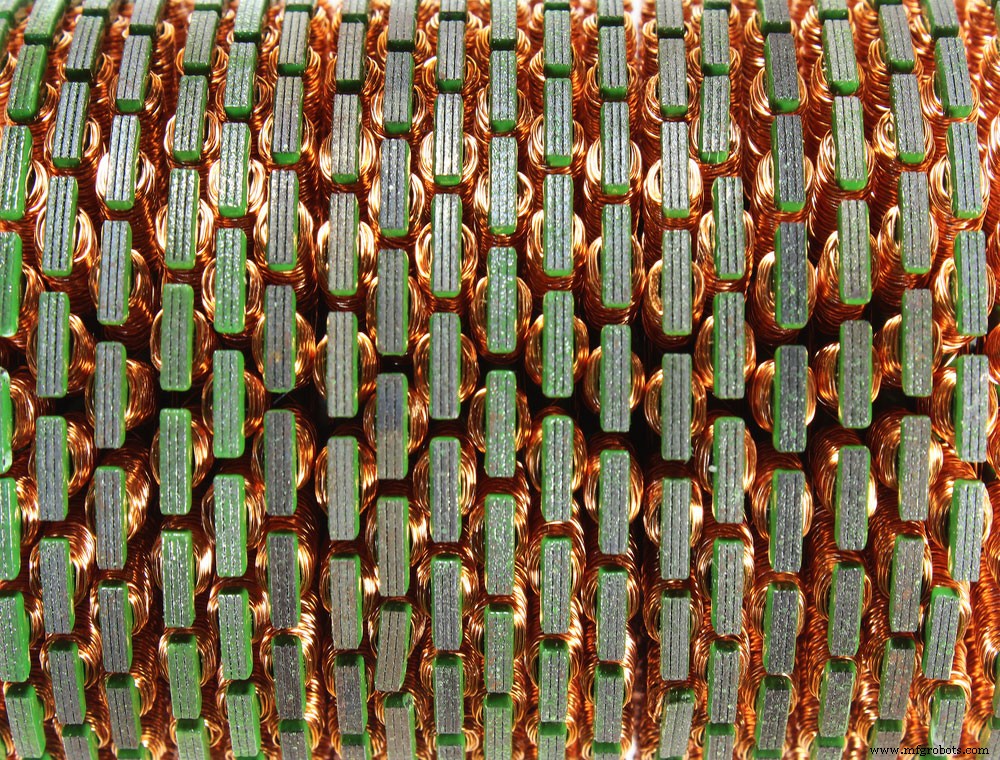

(un moteur électrique avec des enroulements de bobine.)

Câblage de moteur sans balais :pourquoi un contrôleur Bldc a-t-il trois fils ?

Trois fils dans ce moteur sont nécessaires car le pilote du moteur nécessite un circuit complexe. Le circuit bldc contrôle les signaux de puissance nécessaires au processus de rotation.

De plus, les trois fils garantissent son efficacité, ce qui en fait le meilleur choix pour les moteurs dans les applications aéronautiques.

Résumé

Le moteur bldc est très efficace dans les drones et les avions. Les moteurs Bldc sont facilement disponibles et doivent être choisis avec soin car ils ont des vitesses différentes. Vous devez lire et comprendre correctement la fiche technique avant de l'acheter ou de l'utiliser.

Nous espérons que cet article vous sera d'une grande aide. Pourriez-vous nous contacter pour plus d'informations sur cet article ou sur des circuits ?
