Breadboard Connections :Un guide d'introduction

Qu'y a-t-il à l'intérieur d'une planche à pain ?

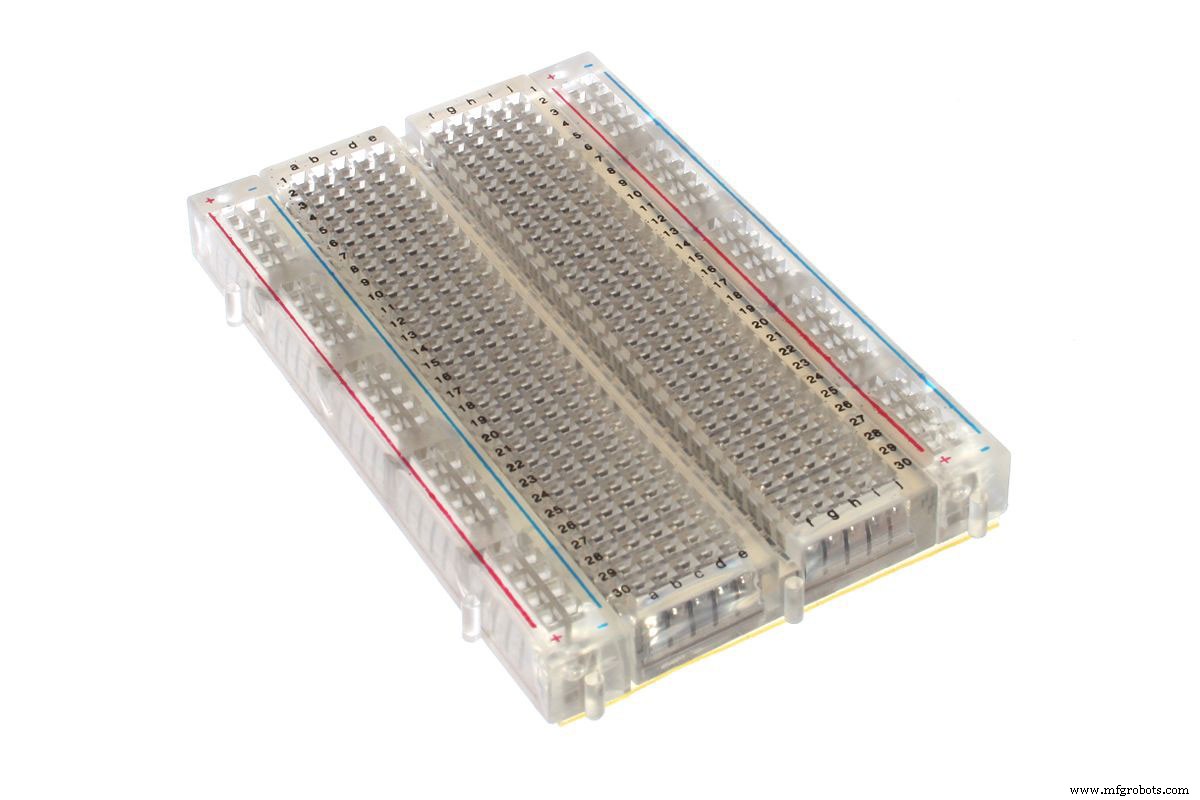

un tableau transparent avec les clips métalliques

Source :Wikimedia Commons

La structure interne de la planche à pain contient des rangées de clips métalliques miniaturisés. Avec cette configuration, vous pouvez rapidement pousser les fils métalliques d'un composant dans un trou. À partir de là, la goupille saisira cette avance particulière et la maintiendra en place. De plus, une bande métallique de couche de support composée de ruban adhésif double face avec du papier protecteur empêche les connexions lâches. Vous pouvez également attacher la maquette à un objet en supprimant la couche de papier.

Même dans ce cas, certaines planches à pain ont un boîtier transparent, vous permettant de voir chaque clip.

Schéma de maquette

Les diagrammes de planche à pain permettent aux débutants de comprendre plus facilement où et comment chaque composant électronique se connecte à un circuit. Par exemple, le tableau ci-dessous contient un bouton-poussoir, un interrupteur, une LED, une résistance et une batterie.

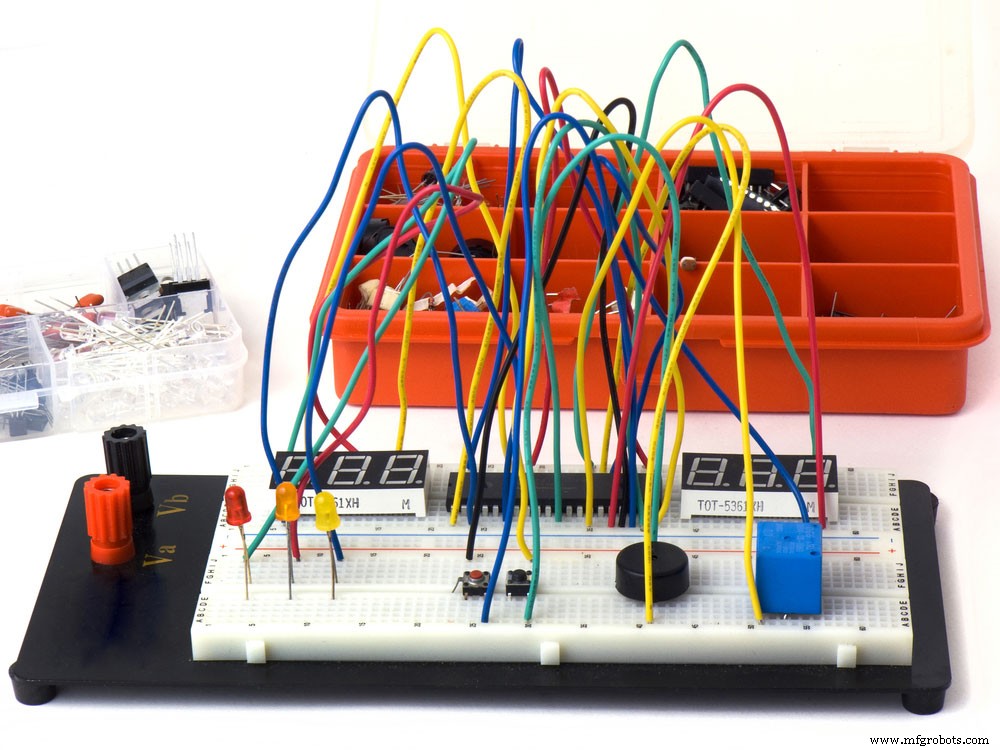

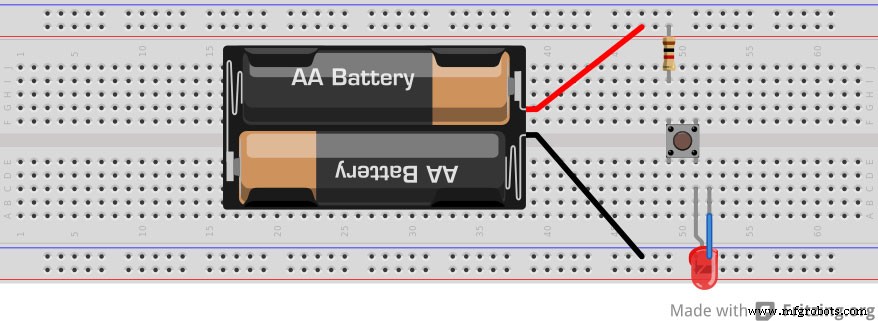

Un exemple de diagramme de maquette avec divers composants.

Source :Wikimedia Commons

Comment les maquettes sont-elles connectées

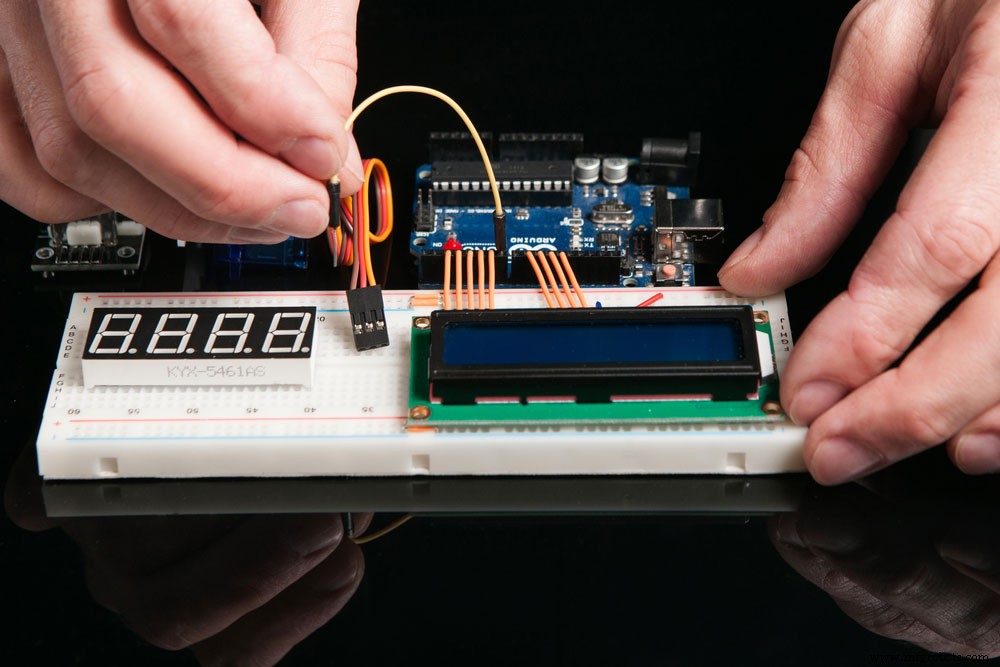

Des fils relient la planche à pain de différentes couleurs pour une identification plus facile.

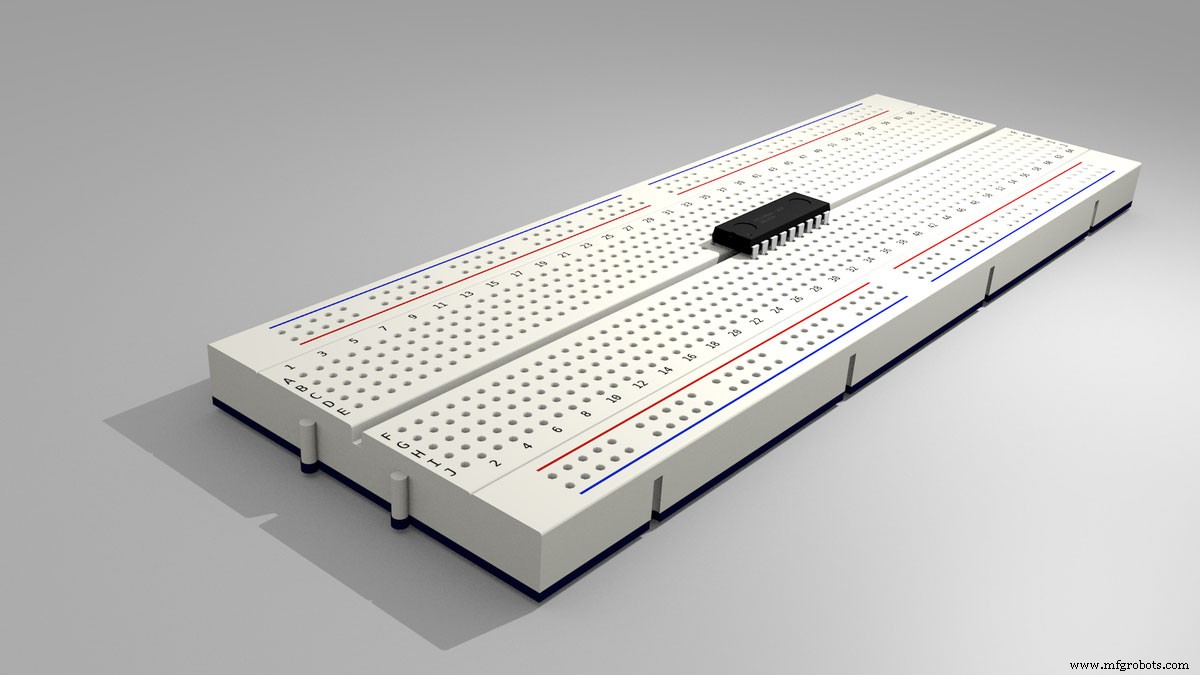

Vous pouvez intégrer un circuit intégré dans les trous de la planche à pain en le plaçant sur l'espace central avec son encoche tournée vers la gauche.

Une liaison filaire doit être constituée d'un fil plastifié unipolaire de 0,6 mm. Nous vous recommandons d'acheter différentes couleurs de fil pour une identification correcte de la connexion. Par exemple, le rouge fait référence à +V (rails positifs) tandis que le noir fait référence à 0V (rails négatifs). Il est également essentiel d'éviter un fil toronné car il se froisse lorsque vous le placez dans un trou individuel. De plus, des brins cassés pourraient endommager la planche à pain.

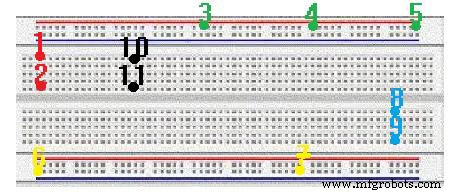

Vous pouvez connecter une alimentation aux rails d'alimentation supérieur et inférieur.

Source :Wikimedia Commons

Dans l'ensemble, l'alimentation se connecte aux rangées de trous supérieure et inférieure. Dans ce cas, le + fait référence au rail supérieur tandis que 0V fait référence au rail inférieur. Pendant ce temps, les points restants se connectent verticalement en colonnes de cinq.

De plus, la carte fournit des blocs de connexion séparés, vous permettant de connecter une broche IC. Vous devrez souder des composants dépourvus de fils appropriés, notamment une résistance variable et un interrupteur.

Exemples de circuits de maquette

Exemple 1 :Circuit LED simple

Cette section apprendra à créer deux circuits de base sur une planche à pain.

Schéma du circuit :


Un schéma de base du circuit LED.

Liste des composants électroniques :

• Pile 9 V
• DEL – 1x
• Résistance - 1x
• Commutateur - 1x
• Breadboard
• Fil de connexion - 1x
• Fil noir – 1x
• Fil rouge – 1x

Suivez ces étapes pour créer le circuit simple :

Première étape :

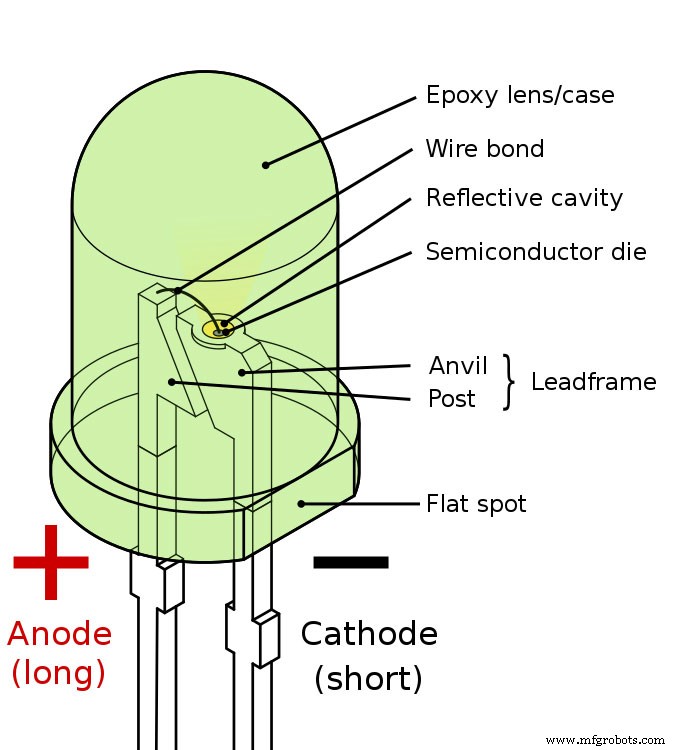

Schéma d'une lumière LED.

Source :Wikimedia Commons

Tout d'abord, vous devrez insérer la LED et plier son fil d'anode. Ensuite, connectez l'anode de la LED au rail supérieur et la cathode au bornier principal.

Étape 2 :

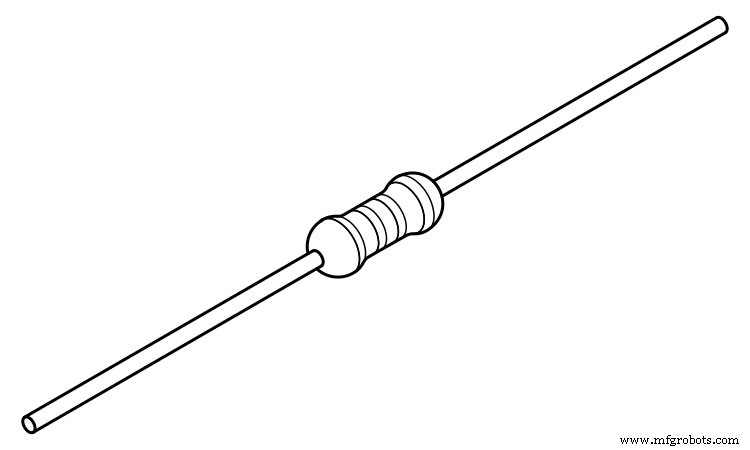

Résistance avec fils de connexion.

Source :Wikimedia Commons

Ensuite, ajoutez la résistance à la planche à pain et pliez les deux fils. Ensuite, connectez une résistance à un trou sous la cathode de la LED. Ensuite, connectez un fil des autres informations au rail inférieur.

Étape 3 :

Ensuite, connectez le fil noir à la borne positive de la batterie et au rail inférieur de la planche à pain. Ensuite, cliquez sur le fil rouge sur la borne négative de la batterie et le rail supérieur de la planche à pain. Enfin, allumez la batterie pour allumer la LED.

Exemple 2 :LED simple avec 555 IC

DEL simple avec schéma de circuit 555 IC.

Liste des composants électroniques :

• Alimentation externe 9 V
• CI de minuterie 555 - 1x
• DEL – 1x
• Résistance 10 000 – 1x
• Résistance 47k – 1x
• Résistance 470 Ohms – 1x
• Condensateur 100uF – 1x
• Condensateur 0.01uF – 1x
• Breadboard
• Interrupteur à bouton-poussoir – 1x
• Cavalier – 1x
• Fil rouge – 1x
• Fil noir – 1x
• Fil bleu – 1x

Première étape :

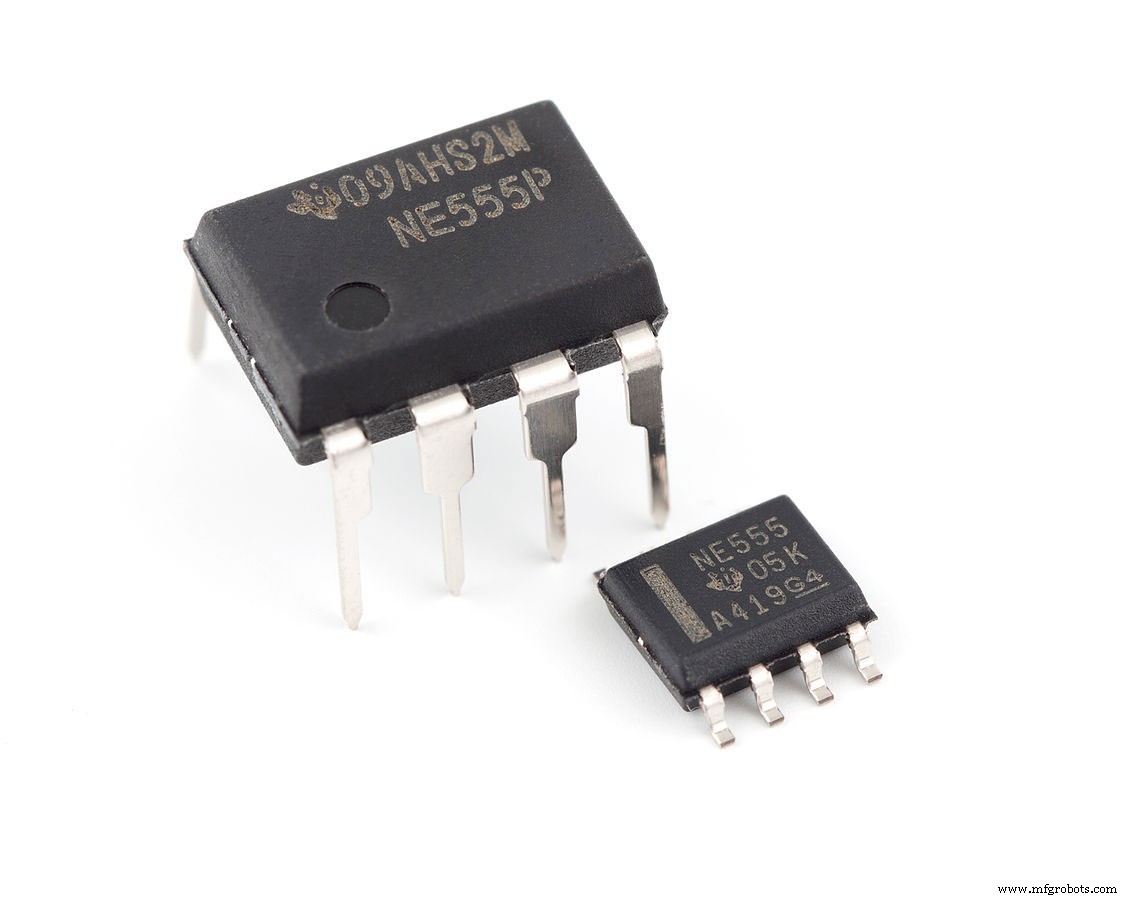

Image montrant un 555 IC.

Source :Wikimedia Commons

Tout d'abord, intégrez le 555 IC au milieu de la planche à pain. Assurez-vous que l'encoche est orientée vers le côté gauche. Ensuite, connectez un fil noir au rail inférieur. Ensuite, joignez une résistance de 10k au rail supérieur (+9V).

Étape 2 :

Connectez l'interrupteur au rail inférieur. Pour ce faire, vous devrez d'abord souder des fils sur le bouton. Ensuite, ajoutez la résistance de 470 Ohms à une colonne de cinq trous. À partir de là, intégrez les informations complètes de la LED à un endroit de cette même colonne et le câble court au rail inférieur.

Étape 3 :

Connectez un fil rouge au rail supérieur. Ensuite, ajoutez le condensateur de 0,01 uF au rail inférieur. Si les fils sont trop courts, vous devrez connecter un lien filaire à une colonne de trous inutilisée. Celui-ci se connectera ensuite au condensateur.

Étape 4 :

Connectez le fil positif du condensateur de 100 uF à la broche six du 555 IC et l'extrémité opposée au rail d'alimentation inférieur. Ensuite, connectez un fil bleu à la broche 7 de l'IC 555. Ensuite, intégrez la résistance 47k au rail d'alimentation supérieur. Enfin, attachez un fil rouge à la clôture +9V.

Erreurs courantes

Cela aiderait évitez les erreurs courantes lors du processus de création du circuit.

Source :Wikimedia Commons

Vous devrez éviter les erreurs courantes lors de la connexion des composants à la planche à pain. Même dans ce cas, vous pouvez supprimer définitivement les détails en cas de problème. Les erreurs courantes incluent :

• Les composants finissent par se connecter dans la mauvaise ligne
• Connexion à polarité inversée des composants
• Connexions des fils positifs et négatifs incompatibles
• Les fils de liaison ne connectent pas les faces de la carte
• Connexion incorrecte du câble et des clips avec le composant
• Les fils des composants se connectent sur une seule ligne
• Contacter des prospects


Comment puis-je tester mon circuit ?

Vous devez tester votre circuit pour vous assurer qu'il fonctionne correctement.

Vous pouvez tester votre circuit en utilisant les méthodes suivantes :

Comparez le diagramme de maquette avec votre cours pour vous assurer que vous avez connecté chaque composant au bon endroit.

Vérifiez que le circuit fonctionne comme prévu. Par exemple, son objectif principal pourrait être de faire clignoter des LED, de générer du bruit, de faire bouger un robot, etc.

Connectez une batterie et activez-la pour allumer votre circuit. Si de la fumée se dégage, désactivez immédiatement l'alimentation électrique car cela signifie qu'un cours court s'est produit.

Utilisez le circuit en suivant les instructions. Dans ce cas, il peut vous demander de vous déplacer pour qu'un détecteur de mouvement puisse détecter un mouvement. Cependant, si vous découvrez que le circuit semble inutilisable, un dépannage sera nécessaire.

Breadboard contre PCB

Différentes considérations entrent en jeu lors du choix entre une maquette ou un PCB.

Lors de la conception et de la mise en œuvre de circuits électroniques, vous vous demandez peut-être si un circuit imprimé ou une planche à pain fournit une excellente solution. Pour cette raison, nous avons rédigé un guide détaillé comparant les deux qui peut vous aider à déterminer la meilleure approche.

FAQ

Quels composants électroniques sont compatibles avec les planches à pain ?

Une maquette moderne est compatible avec les batteries, les LED, les diodes, les condensateurs, les transistors, les résistances et les circuits intégrés.

Ai-je besoin d'outils pour utiliser une maquette ?

Selon le type de planche à pain, vous aurez besoin d'outils spécifiques. Par exemple, vous aurez besoin de pinces coupantes pour une planche à pain sans soudure et d'un fer à souder pour une planche à pain à souder.

Comment les broches sont-elles connectées sur les maquettes ?

Pour connecter la broche d'un composant, vous devrez la pousser dans un trou.

Les lignes de la maquette sont-elles connectées ?

Oui. Chaque trou se connecte électriquement, ce qui signifie que l'ajout des bornes des composants à des paires de trous dans une rangée formera une connexion électrique.

Que dois-je faire lorsqu'il n'y a pas assez d'espace sur ma maquette pour tous les composants ?

Vous pouvez acheter une planche à pain plus grande ou assembler des planches à pain. Dans ce cas, ces onglets de fonctionnalités joignent un deuxième tableau au principal.

Résumé

Dans l'ensemble, les planches à pain permettent à un utilisateur d'effectuer des expériences de projets de circuits temporaires. Il comporte de minuscules clips métalliques qui s'accrochent au fil d'un composant, le fixant en place. À partir de là, vous pouvez également connecter une alimentation électrique et regarder le circuit fonctionner comme prévu. Dans ce cas, vous pouvez facilement retirer des composants au besoin, contrairement à un PCB, qui nécessite une soudure. Par conséquent, vous n'aurez pas à vous soucier des erreurs de connexion. Après tout, la maquette fournit également des applications utiles pour de futurs projets.

Avez-vous des questions concernant un beadboard? N'hésitez pas à nous contacter !
