Bd139 Pinout :Le seul guide technique complet dont vous aurez besoin

Lorsque vous souhaitez contrôler des courants ou des tensions élevés, il y a de fortes chances que la première chose qui vous vienne à l'esprit soit les transistors Darlington. Mais, si vous n'avez pas accès aux paires Darlington, vous chercheriez une alternative. Heureusement, nous avons ce qu'il vous faut. Les transistors de puissance sont également parfaits pour le contrôle de gain à courant élevé, en particulier le brochage Bd139.

Le Bd139 est l'un des meilleurs transistors pour de telles applications. Et ce n'était pas si cher.

Ainsi, dans cet article, vous apprendrez tout sur le Bd139, comment le faire fonctionner en toute sécurité dans votre circuit et les différents projets de circuit Bd139.

Plongeons !

Qu'est-ce que Bd139 ?

Transistor Bd139

Le Bd139 est un transistor NPN qui contrôle de grandes tensions dans les amplificateurs audio et les pilotes avec des circuits complémentaires. Puisqu'il s'agit d'un transistor NPN, l'émetteur et le collecteur sont dans une jonction PN ou ouverts (polarisés en inverse). De plus, lorsque vous connectez la broche de base à la terre et recevez un signal, la broche de base devient polarisée vers l'avant (fermée).

De plus, la capacité d'amplification du Bd139 dépend de la valeur de gain du transistor - 40 à 160. Cependant, le Bd139 a une limite de courant de 1,5 A, ce qui rend impossible la connexion de charges nécessitant des courants supérieurs à 1,5 A.

De plus, lorsque vous polarisez complètement ce transistor, il permettra la circulation du courant maximum de 1,5 A à travers l'émetteur et le collecteur. Ainsi, la broche de base a besoin d'un 1/10 ^ème fourniture du courant et de la tension du collecteur (5v maximum) pour polariser entièrement ce transistor.

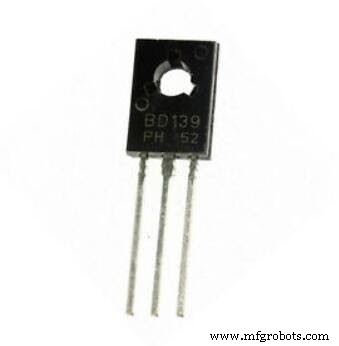

Phillips Bd139

Broche Bd139

Le Bd139 a trois brochages principaux, que nous décrirons dans le tableau ci-dessous :

Épingler	Tapez	Paramètres
Broche 1	Émetteur	Les émetteurs sont généralement connectés à la terre et fonctionnent principalement pour les drains de courant.
Broche 2	Collectionneur	Le collecteur gère le flux de courant et il est généralement connecté à la charge.
Broche 3	Base	La base gère la polarisation complète du transistor. Avec lui, vous pouvez activer/désactiver le transistor.

Schéma de brochage Bd139

Caractéristiques du Bd139

Circuits électroniques

Voici les caractéristiques importantes du Bd139 :

• Vous pouvez l'obtenir dans un package To-255
• Le VBE n'est que de 5 V
• Le VCE est de 80 V
• Il a un facteur de dissipation du collecteur de 12,5 W
• Vous pouvez également l'obtenir dans des packages sans Pb
• Il dispose également d'une tension collecteur-base de 80 V
• Il dispose d'un boîtier en plastique SOT-32
• Il a un gain de 40 à 60 DC
• 1,5 A est son courant de collecteur continu (IC)
• La plage de température de fonctionnement pour le stockage et la jonction de fonctionnement est de -55 à +150 ^o C

Remplacement et équivalent du Bd139

Vous pouvez remplacer votre Bd139 par les équivalents suivants :

Bd237, Bd179, Bd139G, Bd230, Bd169, Bd379, MJE244, Bd237G, MJE722, MJE242, Bd791 ou Bd789.

Applications du Bd139

Voici les différentes applications du Bd139 :

• Le Bd139 fonctionne dans des circuits électroniques fonctionnant avec une tension de fonctionnement de 5 V
• Cela fonctionne dans les circuits de commutation
• Ce transistor NPN Bd139 aide à contrôler les charges qui ne nécessitent pas plus de 1,5 A
• Vous pouvez utiliser le Bd139 dans des circuits d'amplification
• Le Bd139 est idéal pour les projets électroniques éducatifs et de bricolage, comme les projets Arduino, les projets de circuits analogiques, etc.
• Vous pouvez l'utiliser dans les circuits de pilote de charge
• Le Bd139 est parfait pour les amplificateurs RF

Comment exécuter en toute sécurité le Bd139 dans votre circuit

Il est facile d'endommager votre Bd139 lorsque vous appliquez une charge excessive. Ainsi, vous devez suivre certaines étapes pour faire fonctionner votre Bd139 en toute sécurité.

Tout d'abord, n'utilisez pas le Bd139 sur des tensions supérieures à 80V. De plus, piloter des charges qui nécessitent plus de 1,5 A est dangereux pour ce transistor. Il est également essentiel d'utiliser un dissipateur thermique qui fonctionne le mieux avec le transistor,

En plus d'utiliser un dissipateur thermique approprié, trouvez la bonne résistance de base pour l'alimentation en courant de base. De plus, gardez ce transistor à l'écart des températures inférieures et supérieures à la température de survie, qui est de -55 à +150 ^o C.

Projets du circuit Bd139

Ici, nous allons discuter de trois applications différentes du Bd139. Ces trois applications incluent le Bd139 fonctionnant comme un amplificateur, le Bd139 fonctionnant comme un interrupteur et le projet Arduino utilisant le Bd139.

Bd139 fonctionne comme un amplificateur

Schéma du circuit de l'amplificateur Bd139

Nous avons un amplificateur de puissance audio de classe A-B de 2 watts qui génère une réponse en fréquence complète et une faible distorsion harmonique pour cette application.

Ce circuit peut piloter un haut-parleur de 8Ω. La puissance de sortie de ce haut-parleur est d'environ 5 watts, ce qui rend la tension d'alimentation de ce circuit comprise entre 12 V et 18 V.

Le circuit comporte également un transistor à deux étages composé de 2n3904 et de Bd139. Cependant, les deux transistors ont les spécifications techniques exactes.

De plus, ces transistors fonctionnent avec une configuration d'émetteur standard et peuvent donc contourner le signal d'entrée chaque fois qu'il atteint le condensateur d'entrée.

Ensuite, le transistor Q1 amplifie le signal d'entrée et l'envoie au transistor Q2. Enfin, le transistor Q2 amplifie à nouveau l'appel et l'envoie à la sortie.

BD139 fonctionnant comme un commutateur

Schéma du circuit du commutateur Bd139

Ici, nous avons un modèle de circuit de commutation de base qui utilise le Bd139. De plus, il y a deux résistances sur le circuit qui pilotent les LED et les transistors.

Ainsi, lorsque l'interrupteur se ferme, il autorise l'alimentation de la résistance de base, qui allume le Bd139. Ensuite, il commence à émettre de la lumière puisque l'impulsion est parvenue à la LED.

De plus, l'état entièrement biaisé du Bd139 est la région de saturation. Et la tension base-émetteur (VBE) et collecteur-émetteur (VCE) ne peut supporter que 80 volts. Ainsi, le transistor Bd139 s'éteint lorsque le courant de base est coupé.

Projet Arduino utilisant Bd139

Schéma du circuit d'application Arduino Bd139

Voici un projet Arduino qui utilise un transistor Bd139. Dans ce circuit, le Bd139 gère les opérations et les applications de régulation de vitesse.

Ce circuit est un circuit de contrôle de vitesse qui contrôle la vitesse d'un ventilateur. De plus, nous pouvons voir sur le schéma de circuit que la borne PMW et le transistor Bd139 sont connectés. Ainsi, permettant au transistor Bd139 de contrôler la vitesse du ventilateur à travers les impulsions sur la carte Arduino.

Résumer

Transistor Bd139

Les transistors Bd139 sont des transistors NPN bien connus qui fonctionnent dans divers circuits électroniques. De plus, c'est l'un des meilleurs transistors à utiliser dans vos cours en raison de son prix abordable et de son courant de collecteur élevé.

Pour cette raison, vous pouvez trouver des transistors Bd139 dans des circuits électroniques commerciaux et des projets éducatifs, et il est également capable de piloter 1,5 A. Ainsi, vous pouvez déplacer certains appareils à courant élevé comme les LED, les relais à courant élevé et les moteurs.

DEL

De plus, il doit sa grande durabilité à sa base de collecteur élevée et à sa tension collecteur-émetteur (80 volts). De plus, sa dissipation de collecteur de 12,5 W en fait le transistor idéal pour les applications d'amplification. De plus, sa tension de saturation est d'un petit 0,5 V, ce qui en fait l'un des meilleurs transistors pour le contrôle de puissance.

WeWe'veow arrive à la fin de cet article. N'oubliez pas que nous apprécions toujours vos suggestions et vos questions. Donc, si vous en avez, n'hésitez pas à nous contacter. Nous serons ravis de vous aider.
