L'art du PCB : guide complet pour un design supérieur, une efficacité coût et des performances de pointe

La plupart des ingénieurs PCB conviennent que le design dessine les lignes de la compétition dans la fabrication. En améliorant l'art du PCB, vous réduisez les coûts, donnez à vos circuits une esthétique avant-gardiste et obtenez de meilleures fonctionnalités. La maîtrise de cet art est cruciale pour tout ingénieur PCB.

Mais qu'est-ce que l'« art du PCB » ? Comment l'appliquer ? Au niveau Gerber ou lors de l'assemblage ? Cette édition explore en profondeur le sujet pour dévoiler les designs qui font vendre.

1. Qu'est-ce que l'art du PCB ?

En résumé, l'« art du PCB » désigne toute tentative de créer une impression artistique sur un circuit imprimé. L'image peut être dessinée lors de la conception Gerber ou gravée pendant la fabrication.

Prenez l'exemple d'un PCB de montre connectée. Nous connaissons les vieux PCB rectangulaires aux pistes purement utilitaires. Comparez-les aux circuits modernes aux interconnexions complexes, artistiques et multicouches.

Les deux designs affichent l'heure. Alors pourquoi investir dans l'art du PCB ? Est-ce rentable ?

Le design importe peu pour un objectif purement fonctionnel, mais devient décisif pour vendre ou impressionner. En tant qu'individu, vous chercherez des designs impressionnants, performants et technologiquement aboutis. De telles considérations influencent les ventes face à la concurrence. L'art du PCB sert précisément ces objectifs commerciaux.

Comment créer de l'art sur PCB ? Que faut-il savoir ? Prochain chapitre : théorie et techniques.

2. Le PCB comme œuvre d'art

2.1 : Portée du design d'art PCB

Cette compétence est née chez les ingénieurs de fabricants high-tech. Aujourd'hui, elle s'est diffusée chez les makers DIY. Elle s'applique du plus simple au plus avancé. L'art PCB est partout : rasoir électrique, montres connectées, etc.

Les marques (surtout smartphones) collaborent avec des designers d'art PCB pour créer des circuits miniatures aux fonctionnalités inimaginables.

Au-delà du grand public, l'art PCB s'étend aux bijoux connectés, cadeaux DIY. Nous explorerons d'autres applications émergentes en fin d'édition.

Mais d'abord, comprenons les types d'art PCB selon les types de circuits.

2.2 : Différents types d'art sur PCB

Un dispositif flexible ne peut pas avoir le même matériau qu'un smartphone rigide. La composition du circuit dicte le type d'art réalisable.

Variantes de PCB :

PCB simple face

Plus ancien type. Une couche de substrat recouverte de métal (cuivre + masque soudure). L'art y est naturel et peu coûteux, mais limité à une seule couche artistique.

2.2.1 : PCB double face

Le plus utilisé aujourd'hui. Un substrat, deux faces métallisées. Vias pour connecter les composants des deux côtés. Art relativement simple et bon marché, mais toujours limité à une couche artistique.

2.2.2 : PCB multicouches

Approche moderne : plusieurs substrats et couches métalliques (4, 6, 8, 10 couches) empilées avec isolants, connexions inter-couches. Utilisés pour matériel médical, ordinateurs, objets connectés.

L'art multicouche est plus coûteux et long, mais permet plusieurs couches artistiques.

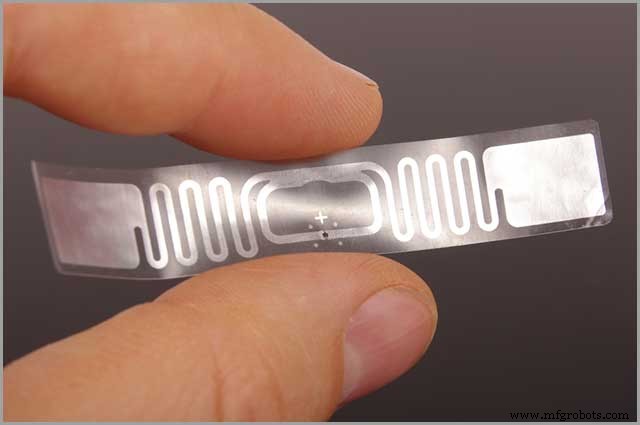

2.2.3 : PCB flexibles

Substrat en plastique flexible. Pour appareils exigeant de la flexibilité (écrans pliables). Production plus chère mais plus polyvalente que les PCB rigides.

L'art sur PCB flexible est complexe : règles et directives strictes à respecter. Nous les examinerons plus loin.

Passons à la pratique !

3. Comment réaliser un art PCB en conception

3.1 : Top 5 des logiciels de design d'art PCB

Concevoir est un défi. Il faut les bons outils. Des centaines existent en ligne ; le choix est parfois un « bonheur maudit ». Voici les plus populaires, surtout les gratuits, pour bien démarrer.

3.1.1 : Eagle (Autodesk)

Pas open-source, mais le plus populaire. Fonctionnalités : éditeur schématique multicolore, nombreuses bibliothèques réutilisables, détection d'erreurs avancée. Grande communauté, nombreuses fonctions. Coûteux à l'achat et maintenance → recommandé pour usage commercial.

3.1.2 : KiCad EDA

Open-source, pour usage commercial et apprentissage. Supporte jusqu'à 32 couches cuivre, alertes d'erreurs en temps réel, éditeur d'empreintes facile. Visualiseur 3D pour vérification couches/erreurs. Gratuit, multi-plateforme. Adapté débutants et pros.

3.1.3 : EasyEDA

Outil en ligne, idéal pour collaboration à distance. Peu gourmand en ressources, parfait pour DIY. Supporte l'import depuis d'autres outils, open-source, pas d'installation requise.

3.1.4 : Proteus (LabCenter Electronics)

Puissant, +800 microcontrôleurs au catalogue. Coûteux → usage pro. Budget serré ? Passez votre chemin.

3.1.5 : TinyCAD (Sourceforge)

Simple, gratuit, idéal pour schémas. Parfait pour expérimentation et hobbyistes. Pas d'outils de test pro.

NOTE : L'art PCB demande des idées artistiques. Une fois l'outil choisi, réfléchissez au concept, à sa faisabilité et son coût. La conception suit alors des étapes standard.

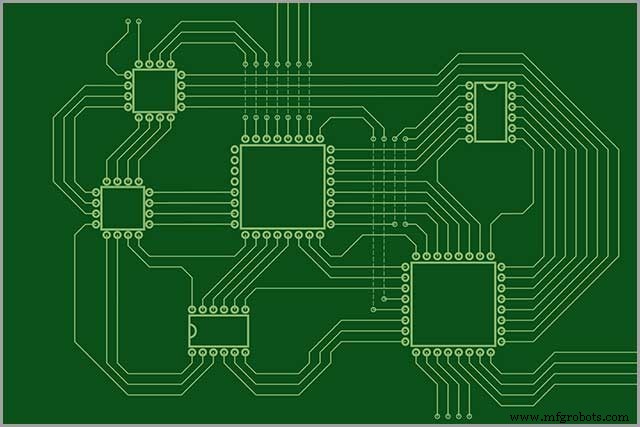

3.2 : Étapes de conception d'un art PCB

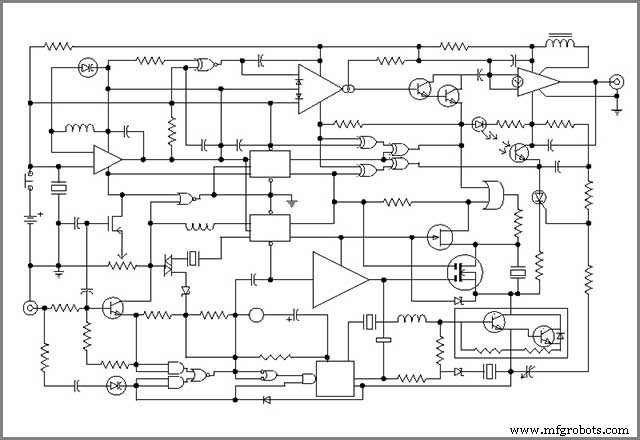

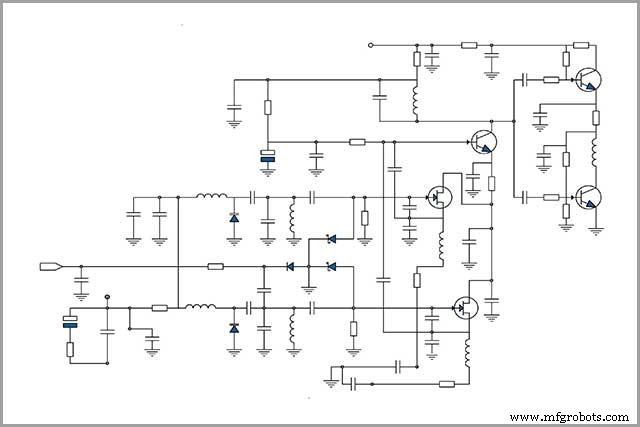

Étape 1 : Tout commence par le schéma

Avant tout art, dessinez le schéma du PCB visé. Il définit composants et connexions. Les outils CAO importent alors détails, fils, empreintes pour faciliter le layout.

Soyez précis : importez composants un par un, modifiez paramètres (résistance, capacité, etc.). Une erreur au schéma ruine le PCB final.

Astuce : Essayez déjà de placer composants et connexions pour préfigurer l'art visé.

Étape 2 : Optimisation du design PCB

Ici, isolez les modules interactifs et leurs relations. Éliminez composants superflus, connexions inutiles, coûts superflus. Commencez à aligner les composants du schéma selon l'art souhaité.

Astuce : Règle importante : placez la source d'alimentation au plus près des modules du circuit.

Étape 3 : Matérialiser la forme conceptuelle

Une fois le schéma fini, définissez la forme physique du PCB. Connaissez les dimensions (depuis le schéma), puis utilisez un logiciel de dessin d'image pour créer le contour ou un calque. Sauvegardez l'art en SVG pour traitement ultérieur.

Astuces : Utilisez Photoshop si possible, puis exportez vers votre outil CAO. Ajoutez trous et couches cuivre artistiques sans affecter les connexions physiques. Appliquez un masque de soudure sur les ajouts cuivre artistiques pour isoler l'art des connexions.

3.3 : Considérations design art PCB & design PCB

Taille

Utilisez des unités universelles : « in » ou « mm ».

Interface utilisateur & emplacement périphériques

Ports (alimentation, jack audio, LED, boutons) doivent être pensés pour minimiser erreurs de production. Pour une meilleure UX, sacrifiez éventuellement une partie de l'art.

Couches PCB

L'épaisseur de couche (en oz) détermine le courant max sans dommage. Couches plus épaisses = moins de résistivité = plus de courant.

Pistes PCB

Angles à 45° plutôt qu'à 90° : moins de réflexions de signal.

Routage des connexions

Routage auto pour circuits simples, manuel pour complexes.

Tests et « Design Rule Checking »

Le DRC (intégré à la plupart des outils) vérifie le respect de règles personnalisées (ex: épaisseur couche) et signale les non-conformités.

Des cas spéciaux existent... Et si on envisageait l'art sur PCB 4 couches ?

Concevoir un art PCB sur carte 4 couches

L'art gagne en intérêt avec les couches empilées : plus de « fonds » graphiques. Explorons les considérations principales.

4.1 : Deux considérations clés

4.1.1 : Substrat de couche

Selon l'intention artistique, substrat blanc + cuivre masqué par couche isolante. Substrat blanc translucide permet de voir connexions et art internes. Graphismes des couches inférieures apparaissent plus pâles.

4.1.2 : Précision et mesures de l'art

Mesures des couches égales, graphismes cohérents. Utilisez les mêmes unités de quantification pour longueur et épaisseur.

Avant de conclure, voici trois idées d'art simples et belles à intégrer.

5. Top 3 d'idées d'art PCB simples et esthétiques

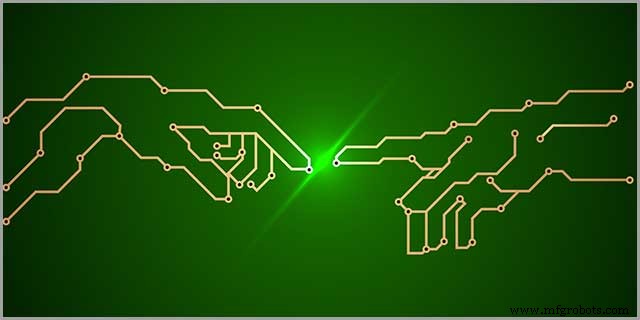

Idée 1 : Pads de contact « Création d'Adam »

Pads en forme de doigts, simples à concevoir, superbes. Utilisables sur tout PCB générique.

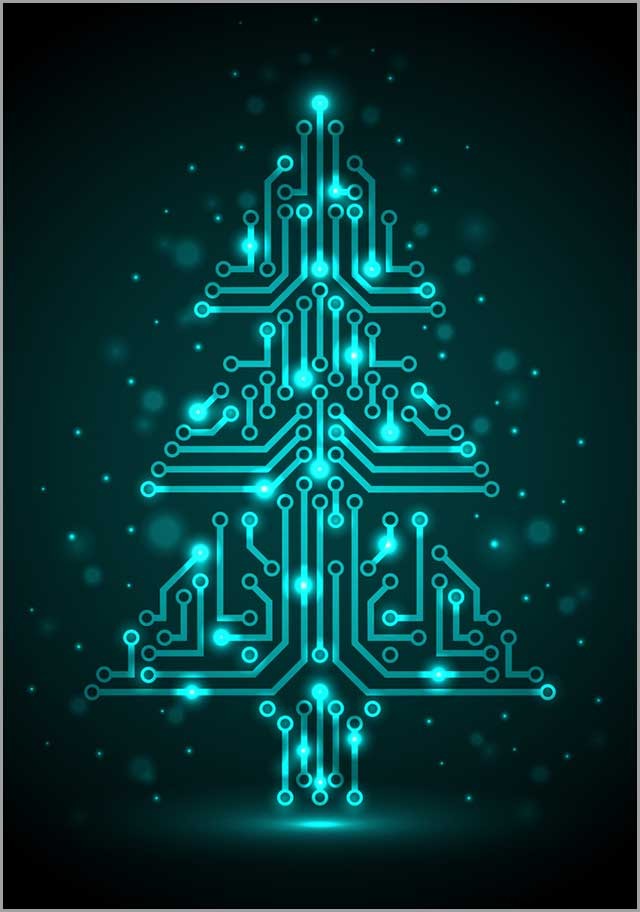

Idée 2 : Sapin de Noël

Noël = cadeaux. L'électronique est un cadeau prisé. Pourquoi ne pas ajouter un sapin ? Pas pour la valeur, mais parce que c'est possible.

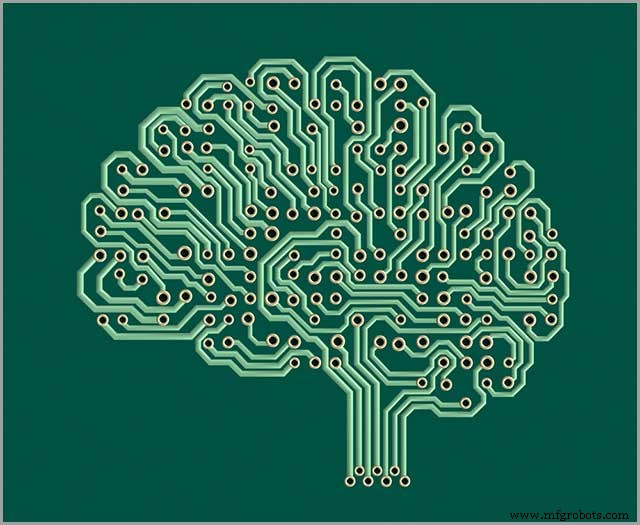

Idée 3 : Art PCB « Cerveau »

Pour l'électronique grand public, différenciez le microprocesseur par un dessin de « cerveau ». Plus attrayant, plus facile à dépanner.

Conclusion

L'art PCB donne vie à un circuit inerte. Un investissement dans le design artistique améliore qualité, performance, ventes et fidélité client. Mais un art mal conçu devient un passif majeur. D'où l'importance d'un accompagnement pro. Chez WellPCB, notre réputation repose sur la qualité d'impression artistique. Demandez un devis pour vos PCB (avec art) et nous concrétiserons votre projet en quelques étapes.
