La meilleure soudure pour circuit imprimé - Comment choisir ?

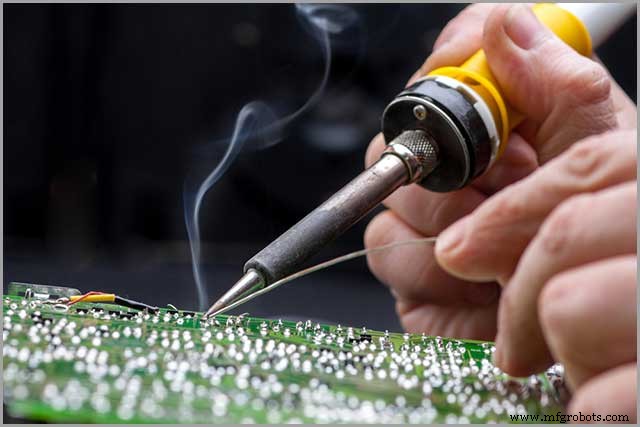

Alors, comment choisir la meilleure soudure pour votre circuit imprimé personnalisé ? En raison des nombreux types de soudure sur le marché, choisir la bonne peut être déroutant. Pendant que vous êtes à la recherche d'une soudure, assurez-vous de connaître l'utilisation exacte et le type de travail que vous vous apprêtez à entreprendre.

WellPCB connaît l'importance d'avoir une soudure adaptée à diverses plages de températures et applications. Mais comment choisir ? Venez vite avec moi lire cet article ! Choisissez la meilleure soudure pour les circuits imprimés et vous obtiendrez les connexions électriques dont vous avez besoin.

1. Meilleure soudure pour circuit imprimé —Qu'est-ce que la soudure ?

La soudure est un alliage métallique qui est un métal fusible constitué d'un alliage utilisé pour créer des liaisons solides et permanentes sur les circuits imprimés. Pour identifier la meilleure soudure pour les circuits imprimés, il faut comprendre et savoir comment l'utiliser au mieux.

Le type de soudure utilisé dans la liaison électrique contient différents matériaux, le plus courant étant composé de 60 % d'étain et de 40 % de plomb, d'où le nom de soudure 60/40. Il existe deux principaux types de soudure.

• La soudure au plomb

•  La soudure sans plomb

Ensuite, nous examinerons de plus près la soudure utilisée pour la carte et les différences.

2. Catégorie de meilleure soudure de carte

Les trois principales catégories de soudure adaptées à votre circuit imprimé :

• Soudures à base de plomb
• Soudures sans plomb
• Soudures en alliage d'argent

La différence déterminante entre les trois est la température de fusion; de cette différence et du type de travail à accomplir, choisissez celui qui vous plaît.

2.1 Meilleure soudure pour circuit imprimé —La soudure au plomb

La soudure en alliage de plomb est depuis longtemps un standard de l'industrie. Il contient un mélange d'étain et de plomb dans un pourcentage de 60/40. La température de fusion de ce composé se situe entre 180 et 190 degrés Celsius.

L'étain dans ce mélange d'alliages abaisse la température de fusion car les circuits imprimés sont sensibles aux températures élevées.

Le plomb est toxique lorsqu'il est inhalé pendant une longue période, et c'est pourquoi l'Union européenne vous encourage à réfléchir à des alternatives aux soldats à base de plomb. C'est une soudure sans plomb. Plusieurs organismes de normalisation exigent que nous utilisions de la soudure sans plomb en raison des dangers posés par l'information. Cependant, la soudure sans plomb a un point de fusion plus élevé et est difficile à travailler, mais meilleure si l'on considère les problèmes de santé liés à l'empoisonnement au plomb.

On pense qu'il forme des joints plus solides que la soudure à base de plomb car, naturellement, l'étain est solide et dur. Le récipient a besoin d'environ 380 degrés Celsius pour fondre et peut prendre quelques secondes de plus pour refroidir, laissant des joints de soudure brillants et propres.

Une mauvaise manipulation du plomb dans un environnement de soudage peut entraîner une exposition aux vapeurs de plomb. Les effets possibles sur la santé sont des problèmes de reproduction, des problèmes digestifs, des douleurs musculaires, des douleurs articulaires et des problèmes de concentration. L'ingestion ou l'inhalation entraîne tous ces risques pour la santé.

2.2  Soudures d'alliage d'argent

La soudure en alliage d'argent peut être une combinaison de plomb ou pas de plomb du tout. De l'argent a été ajouté à l'alliage pour empêcher la migration de l'argent lorsque des composants plaqués argent sont soudés.

L'utilisation d'une soudure en alliage d'argent lixiviera le joint, lui donnant un joint cassant et faible. L'alliage de plomb standard avec de l'argent contient 2 % d'argent, 62 % d'étain et 36 % de plomb. Le mélange limitera l'effet de migration de l'argent avec de meilleures propriétés globales que la soudure en alliage de plomb, ce qui a entraîné une augmentation de son coût.

Alors, comment choisissez-vous la soudure pour votre carte ? À quels facteurs devons-nous prêter attention? Alors s'il vous plaît lisez la suite.

3. Éléments à prendre en compte lors de la soudure de circuits imprimés

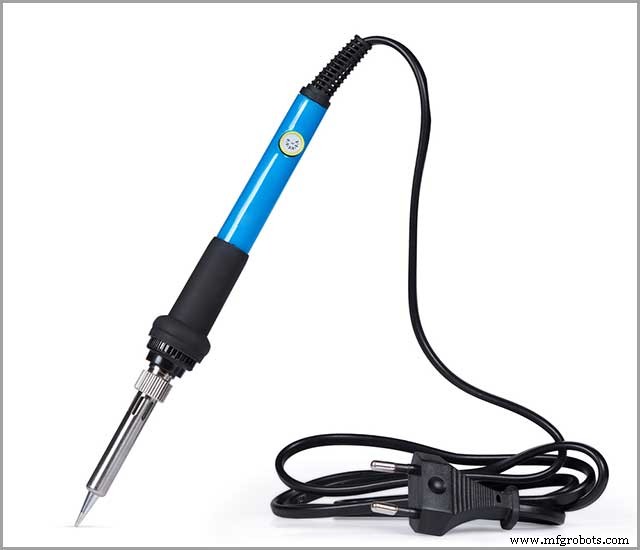

Différents types de fers à souder sont sur le marché pour servir différents types de travaux de soudure. Certains fers dégagent une chaleur intense et garantissent que le joint de soudure fond rapidement les liaisons. Voici quelques éléments à prendre en compte lors du choix de la meilleure soudure pour les circuits imprimés.

3.1 Meilleure soudure pour circuit imprimé —Taille du fil

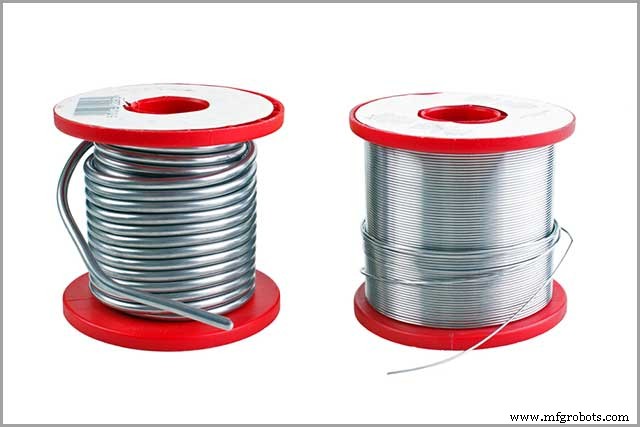

Les fils de soudure sont disponibles dans une variété de tailles, autrement appelées jauges. Les diamètres varient de pouces ou de millimètres. La taille du fil dépend du travail à accomplir ; par conséquent, il est préférable d'avoir à la fois des fils conducteurs plus importants et plus petits.

3.2 Flux

La plupart de ces fils sont vendus avec du flux de colophane, qui se trouve au centre du fil. Le changement aide l'écoulement de la soudure et le colle à la surface. Il est légèrement acide et élimine toute oxydation de la surface de la planche.

Le flux nettoie la zone à souder, ce qui facilite l'écoulement de la soudure et donc un joint de soudure parfait. Le flux modifiera la tension superficielle car il augmente les propriétés d'adhérence dans le joint de soudure.

Flux est disponible sous trois formes différentes :

• Soluvable dans l'eau
• À base de colophane
• Pas de nettoyage

Vous pouvez minimiser les stocks de soudure en utilisant le flux soluble dans l'eau pour les circuits, ce qui simplifie le processus de nettoyage.

Le fil de flux de noyau de colophane devrait suffire, mais il est néanmoins utile d'avoir un flux séparé. Il vous suffit d'ajouter un peu de changement à la surface du point de soudure, car il est utile de le laisser au-dessus du fer à souder.

3.3 Meilleure soudure pour circuit imprimé —Avec ou sans plomb

Le débat sur l'alliage de soudure à utiliser sur les circuits imprimés, car la discussion sur l'opportunité d'utiliser une soudure au plomb ou sans plomb est toujours en cours. Malgré le débat ancré sur les enjeux environnementaux et sanitaires, certains individus semblent les utiliser sans aucun problème.

Voici quelques-uns des problèmes liés à l'utilisation de soudures à base de plomb :

Technique :les soudures à base d'alliages d'étain nécessitent des méthodes appropriées pour obtenir les meilleurs résultats. Avec la même procédure, vous obtiendrez toujours de bons résultats.

Équipement :

Ne pas utiliser la bonne panne de fer à souder est très important car cela va jusqu'à la régulation de la température.

Qualité des matériaux :Quelle que soit la nature des matériaux utilisés, assurez-vous que personne ne se met en danger lorsque vous utilisez la soudure. Parfois, il peut s'agir de soudure, mais la qualité peut provenir de matériaux recyclés qui ont été utilisés. Dans de telles circonstances, les problèmes peuvent ne pas être causés par l'alliage mais par les impuretés des matériaux.

Supposons que vous soudez depuis un certain temps maintenant. Dans ce cas, vous devez avoir réalisé que les alliages de soudure sans plomb ont une excellente réputation sur le marché pour un débutant et toute personne utilisant un fer à souder moins cher que les soudures étain-plomb 60/40 ou 63/37. Par conséquent, le meilleur conseil sur le type de soudure à utiliser comme meilleur circuit imprimé est toute soudure sans plomb et avec un noyau de résine flexible.

Si vous décidez de vérifier via le site Web du fabricant, recherchez une fiche technique contenant tous les détails de la soudure standard, où des tests ont été effectués pour prouver que ce que vous choisissez d'acheter est la soudure recommandée pour votre type de circuit imprimé. /P>

Vous pouvez prendre la décision finale sur le type de meilleure soudure pour votre circuit imprimé qui peut dépendre du fait que l'alliage a une certaine composition de plomb. Rappelez-vous que ce dont vous avez besoin est la technique de soudure.

Vous pourriez être tenté de jeter certains des composants en plomb par crainte que cela ne représente un danger pour l'environnement. Jeter les déchets électroniques peut ne pas résoudre le problème immédiat ; cependant, passer à des composants de soudure sans plomb pourrait être le pari le plus sûr.

Nous savons maintenant à quoi faire attention lors du choix de la soudure. Voyons ensuite comment sélectionner une soudure appropriée.

4. Meilleure soudure pour circuit imprimé —Conseils lors de la sélection de la bonne soudure

Choisir la soudure appropriée est intimidant pour la plupart des débutants et, dans une certaine mesure, pour les mains expérimentées également. Partageons quelques idées qui rendront le processus moins fastidieux pour faire un choix éclairé. Regardez les déclarations suivantes :

4.1  Diamètre

Vous devez connaître la taille du diamètre nécessaire avant de manipuler le travail sur la table. Une soudure de petit diamètre est favorable pour de petites quantités de soudure et est très pratique pour souder des circuits montés en surface.

Les composants plus importants tels que les connecteurs utilisent une soudure plus longue pour atteindre le point de connexion exact. La plus grande taille étend également le risque aux circuits à proximité et à la surchauffe de certains composants de la carte.

4.2 Meilleure soudure pour circuit imprimé —Durée de conservation

La soudure expire et la recommandation de l'industrie dicte qu'elle doit être utilisée dans les trois ans à compter de la date de fabrication. La durée de conservation est indiquée sur la pâte à souder. Après un certain temps, l'oxydation peut avoir lieu à la surface de la soudure, ce qui la rend moins efficace.

Après l'oxydation, il n'y aura pas d'écoulement régulier et le soudage du joint devient trop difficile. Une pâte à souder a une durée de conservation de six mois. Vous pouvez prolonger la durée de conservation de la pâte en la réfrigérant et elle peut vous servir plus d'un an. Vous devez vous assurer que la pâte à souder ne peut pas être stockée dans le même réfrigérateur que celui utilisé pour le stockage des aliments.

Conclusion

Nous prévoyons que les informations partagées dans cet article donnent un aperçu des soldats disponibles sur le marché. Vous avez également lu la difficulté de choisir la meilleure soudure pour le circuit imprimé. Après avoir lu l'article, vous pouvez être assuré que sélectionner la meilleure soudure pour les travaux électriques n'est pas aussi difficile qu'on le pensait auparavant.

WellPCB vous offre un meilleur service pour répondre aux besoins des clients. Nous devons choisir la soudure la plus adaptée à votre carte et être assuré que vous obtiendrez de bonnes connexions électriques et que vous disposerez d'un joint qui durera de nombreuses années. Chaque article doit être testé et qualifié, et chaque détail est strictement vérifié. Si vous avez besoin d'un PCB assemblé, veuillez nous contacter; nous serons heureux de vous aider.
