Choisir les Bons Matériaux d'Outillage pour Réussir son Moulage par Injection

Métaux d'outillage pour le moulage par injection

Bien que votre choix de matériau de moulage puisse influencer celui du matériau d'outillage, nous commençons par les options d'outillage, car l'étape d'outillage précède le moulage lors de la fabrication de vos pièces.

Il est important de se rappeler que le moulage par injection sert souvent à produire des centaines de milliers, voire des millions de pièces plastiques identiques. De ce fait, les moules métalliques utilisés doivent être extrêmement durables.

Traditionnellement, les aciers à outils trempés ont été utilisés, mais l'aluminium est devenu un choix tout aussi populaire. Des métaux comme le nickel peuvent aussi servir, mais nous nous concentrerons sur les moules en acier et en aluminium, les plus courants.

Le choix du matériau d'outillage dépend de plusieurs facteurs :

• Combien de pièces moulées seront produites ?
• Quel type de plastique sera utilisé ?
• Quelle est la complexité du design de la pièce ?
• Quel est le budget total du projet ?

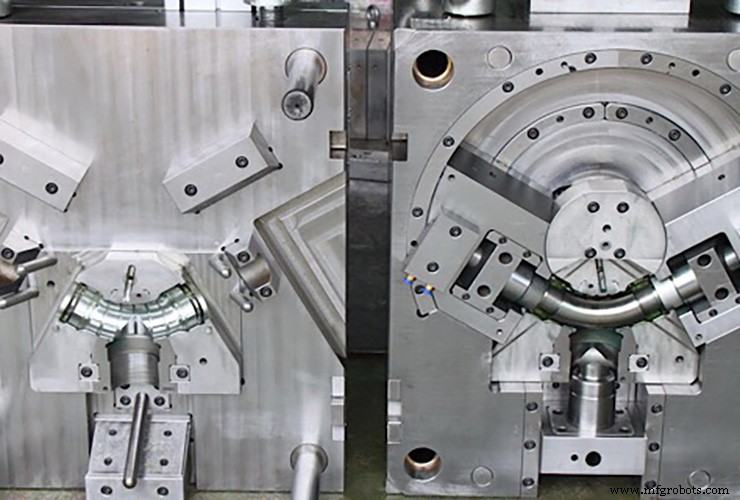

En général, les plastiques tendres conviennent aux moules en acier comme en aluminium, mais les plastiques très abrasifs sont mieux adaptés aux aciers plus durs. De plus, les moules en acier gèrent mieux les très gros volumes.

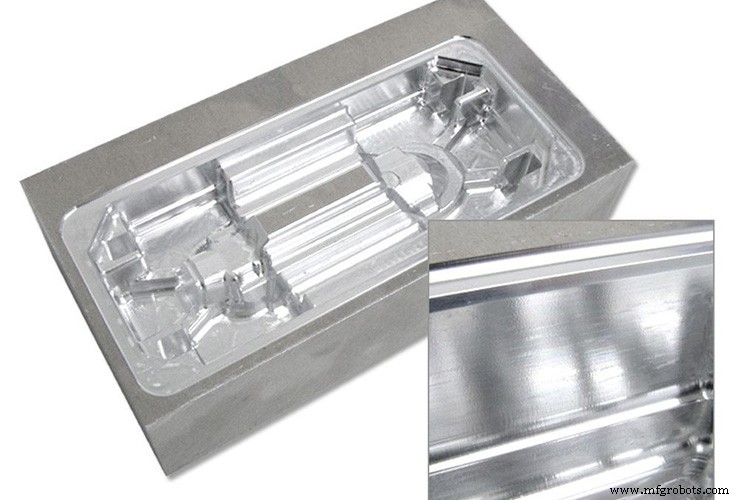

Les moules en aluminium représentent une option hautement rentable. De nombreux grades d'aluminium sont abordables et usinables par CNC, ce qui raccourcit considérablement les délais. L'aluminium est donc préférable pour les petites séries.

Avantages de l'acier :

• Durée de vie plus longue
• Résistance à l'abrasion

Avantages de l'aluminium :

• Coût inférieur
• Délais plus courts

Propriétés importantes des matériaux pour le moulage par injection

Choisir un matériau de moulage demande de réfléchir à l'usage de la pièce. A-t-elle besoin de résistance, de ténacité ou d'élasticité ? Doit-elle présenter un coefficient de frottement élevé ou faible ? Résistance chimique ou thermique ? Le matériau ne doit être choisi qu'une fois les propriétés matériaux souhaitées identifiées.

Propriétés à considérer :

RapidDirect peut vous aider à trouver un matériau de moulage adapté à votre projet. Dites-nous simplement ce que vous devez fabriquer.

Matériaux pour le moulage par injection

Les matériaux adaptés se divisent en trois catégories principales : les thermoplastiques (tous utilisables), les thermodurcissables (certains utilisables) et les élastomères (certains utilisables). Des composites de plusieurs matériaux sont aussi possibles.

Les thermoplastiques sont couramment utilisés car intrinsèquement adaptés au processus. Ils ramollissent sous l'effet de la chaleur et se solidifient en refroidissant.

Cela permet d'introduire le thermoplastique sous forme granulée solide dans la trémie de la presse, de le fondre dans la chambre chauffée et de l'injecter dans le moule métallique. Au contact du moule froid, le plastique refroidit et se solidifie, formant la pièce finie.

Plastiques pour moulage par injection proposés par RapidDirect :

• ABS
• POM
• Acrylique
• HDPE
• Nylon 6
• Nylon 6/6
• PBT
• PC-PBT
• PEEK
• PEI
• PLA
• Polycarbonate
• Polypropylène
• PPE-PS
• PPS
• PSU
• PVC
• LDPE
• PC-ABS
• PET
• Polyéthylène
• Polystyrène
• TPE
• TPV

Matériaux de moulage par injection pour pièces spécifiques

Le moulage par injection est flexible ; plusieurs matériaux peuvent convenir pour une même pièce. Toutefois, des conventions existent pour pièces très fabriquées : boîtiers, contenants, vannes, etc.

Voici quelques pièces courantes et les matériaux généralement choisis :

Contenants
PC, LDPE, HDPE, Polystyrène
Les contenants sont parmi les pièces moulées les plus courantes (alimentaire, produits commerciaux, etc.). On privilégie les plastiques à résistance chimique et translucidité.

Composants électriques
PET, PEI, TPE
Souvent faits par moulage par injection. Plastiques résistants, durs, à faible absorption d'eau.

Roulements
POM, Nylon, PET, PPS
Roulements et pièces mécaniques peuvent être moulés avec un plastique résistant et bonne tenue à la fatigue.

Vannes
POM, PET
Utilisées pour couper fluides ou air. Matériaux chimiquement résistants comme POM et PET.

Composants automobiles
ABS, PC, PET
Communs en moulage par injection. ABS pour consoles et panneaux, PET pour filtres et pompes. Pare-chocs souvent en polypropylène.

Jouets
ABS, Polystyrène, PVC
Nécessitent ténacité et résistance aux chocs. Les briques LEGO sont en ABS.

Pièces moulées par injection avec couleur

Le moulage par injection est très utilisé pour produits commerciaux ; il est important de pouvoir créer des pièces dans une gamme de couleurs (ex: correspondance avec la marque).

Heureusement, ajouter de la couleur est simple.

Certaines matières premières sont pré-mélangées avec pigment (couleurs composées). Pour granulés non colorés, trois autres méthodes :

Coloration par solvant
Granulés incolores colorés par huile pigmentée mélangée à un solvant. Pulvérisé juste avant le cycle de moulage.

Mélange de pigment sec
Granulés colorés avec poudre pigmentée sèche au lieu d'huile et solvant. La poudre est mélangée aux granulés dans la trémie.
