Outils de coupe à pointe unique : définition, géométrie, nomenclature et angles optimaux

Un outil de coupe est un dispositif en forme de coin qui enlève la matière des bruts pour leur donner une taille et une forme. Dans l'outil de coupe à pointe unique, il n'y a qu'un seul point de contact entre l'outil et la pièce. Apprenons-en plus sur l'Outil de coupe à pointe unique dans cet article.

Comment fonctionne l'outil de coupe ?

Pendant l'opération d'usinage ou de coupe, l'outil de coupe comprime une fine couche de métal autour de lui et l'arrache finalement lorsque la pression devient excessive.

Pour couper les métaux, trois mouvements relatifs sont requis. Ce sont l'avance, la vitesse et la profondeur de coupe. Bien que l'outil de coupe ne fournisse pas tous ces mouvements, l'outil de coupe est conçu de telle forme que la machine puisse fournir tous ces mouvements.

La taille et la forme des outils de machine dépendent largement de l'opération prévue. Cependant, les principes de base restent les mêmes.

Types d'outils de coupe

Basé sur le nombre de surfaces ou de coins de l'outil qui doivent toucher la pièce, les outils de machine sont divisés en types suivants.

• Outil de coupe à pointe unique
• Outil de coupe à double pointe
• Outil de coupe à pointes multiples

Définition de l'outil de coupe à pointe unique

Comme son nom l'indique, l'outil de coupe à pointe unique a un seul coin qui touche la pièce et enlève les métaux. Les outils de coupe à pointe unique sont utilisés pour diverses opérations comme le tournage, le dressage, etc. dans des machines comme le tour, la planeuse, la raboteuse.

Veuillez noter que même un outil de coupe à pointe unique peut avoir plus d'un coin mais seulement un coin touche la pièce par coup. S'il y a deux coins touchant la pièce par coup, on l'appelle outil de coupe à double pointe et s'il y a plusieurs coins touchant à la fois, on l'appelle outil de coupe à pointes multiples.

La pointe de l'outil de coupe à pointe unique est bornée par la face le long de laquelle les copeaux voyagent après que l'outil enlève les copeaux de métal.

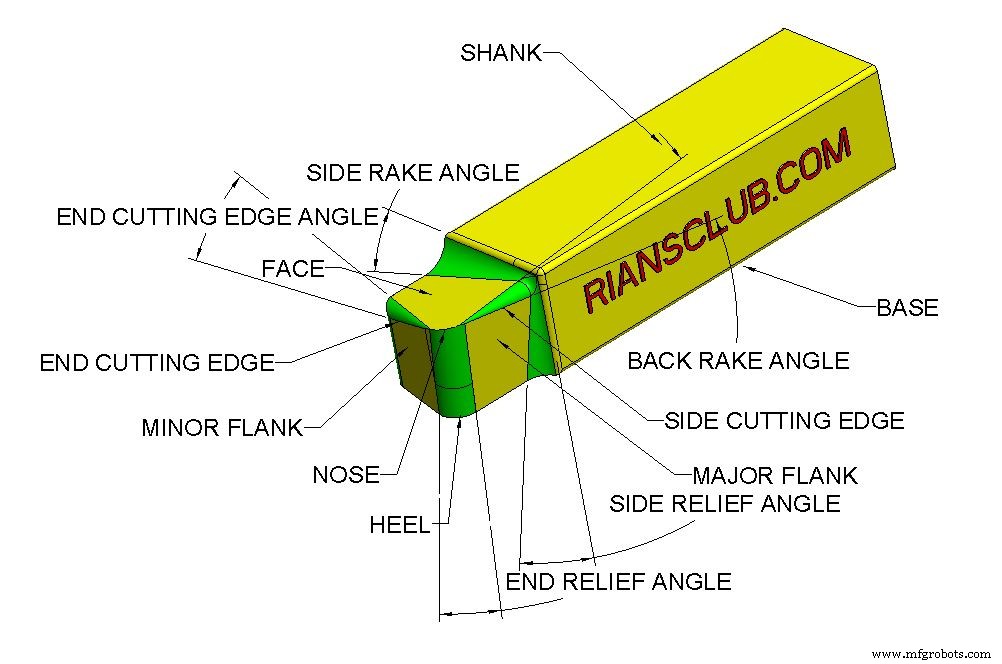

Nomenclature de l'outil de coupe à pointe unique

Nous parlerons de la nomenclature différente de l'outil de coupe à pointe unique basée sur sa géométrie et ses différents angles. Voici la nomenclature des différentes zones d'un outil de coupe à pointe unique.

• Queue (Shank)
• Flanc (Flank)
• Face
• Talons (Heel)
• Nez (Nose)
• Arête de coupe

Queue (Shank)

C'est le corps principal de l'outil. La queue est utilisée pour tenir l'outil.

Flanc (Flank)

La surface adjacente à l'arête de coupe est appelée flanc.

Face

La face est la zone le long de laquelle les copeaux de métal glissent après l'opération de coupe.

Talons (Heel)

Cette zone est l'intersection entre le flanc et la base de l'outil

Nez

C'est la zone où l'arête de coupe latérale et l'arête de coupe d'extrémité se rencontrent.

Arête de coupe

C'est la zone qui coupe réellement le métal. L'arête de coupe consiste en l'arête de coupe latérale, l'arête de coupe d'extrémité et le nez.

Voici les différents angles disponibles dans la géométrie d'un outil de coupe

• Angle d'arête de coupe latérale
• Angle d'arête de coupe d'extrémité
• Angle de dépouille latéral
• Angle de dépouille d'extrémité
• Angle de rake arrière
• Angle de rake latéral

Angle d'arête de coupe latérale

L'angle entre l'arête de coupe latérale et le côté de l'outil est appelé angle d'arête de coupe latérale. C'est aussi appelé l'angle d'attaque.

Angle d'arête de coupe d'extrémité

C'est l'angle entre l'arête de coupe d'extrémité et une ligne perpendiculaire à la queue de l'outil.

Angle de dépouille latéral

L'angle entre la partie du flanc latéral immédiatement après l'arête de coupe latérale et une ligne perpendiculaire à la base de l'outil.

Angle de dépouille d'extrémité

L'angle entre la partie du flanc d'extrémité immédiatement après l'arête de coupe d'extrémité et une ligne perpendiculaire à la base de l'outil.

Angle de rake arrière

L'angle de rake arrière est l'inclinaison de la face vers ou loin de l'arête de coupe d'extrémité. Si l'inclinaison est vers le bas vers l'arête de coupe d'extrémité, alors l'angle de rake arrière est négatif, et si l'inclinaison est vers le haut depuis l'arête de coupe d'extrémité, alors l'angle de rake arrière est positif.

Angle de rake latéral

L'angle de rake latéral est l'inclinaison vers ou loin de l'arête de coupe latérale. Si l'inclinaison est vers l'arête de coupe latérale, alors la valeur de l'angle est négative, mais si l'inclinaison est loin de l'arête de coupe latérale, c'est positif.

Matériau de l'outil de coupe à pointe unique

Voici les matériaux largement utilisés dans l'outil de coupe à pointe unique

• Acier à haute teneur en carbone
• Céramiques
• Diamants
• Acier rapide
• Carbure cémenté
• Nitrure de bore cubique (CBN)

Applications de l'outil de coupe à pointe unique

Voici les machines ou opérations où l'outil de coupe à pointe unique est principalement utilisé.

• Machine raboteuse
• Machine planeuse
• Machine tour

Avantages de l'outil de coupe à pointe unique

• Simple dans la conception
• Facile à fabriquer
• Relativement bon marché comparé aux autres types d'outils
• Une grande variété d'opérations peut être réalisée

Inconvénients de l'outil de coupe à pointe unique

• Faible taux d'enlèvement de matière
• Moins productif et ne peut pas être utilisé pour la production de masse
• Taux d'usure élevé
• Courte durée de vie de l'outil
• Haute température de coupe

Conclusion : Outil de coupe à pointe unique

C'est tout ce que nous avons dans cet article. J'espère que vous avez tous eu une idée équitable d'un outil de coupe à pointe unique et de la terminologie variée utilisée dans sa géométrie.

C'est un outil parfait pour l'atelier d'outillage, mais il n'est pas largement utilisé en production de masse en raison de ses limitations. J'espère que toutes vos questions sur l'outil de coupe à pointe unique sont clarifiées maintenant. Si vous avez encore des questions ou requêtes, veuillez écrire dans la section commentaires, et je serai heureux d'aider.

Vous aimerez peut-être aussi lire : Qu'est-ce que l'usinage par jet abrasif

Questions fréquentes (FAQ) sur l'outil de coupe à pointe unique

Qu'est-ce qu'un outil de coupe à pointe unique ?

C'est un outil qui a un contact de surface avec la pièce pour enlever le copeau de métal.

Le foret est-il à pointe unique ?

Non. Le foret ne relève pas de l'outil de coupe à pointe unique

Quelles sont les nomenclatures clés utilisées dans l'outil de coupe à pointe unique ?

Queue
Flanc
Face
Talons
Nez

Quelles sont les nomenclatures d'angles clés utilisées dans l'outil de coupe à pointe unique ?

Angle d'arête de coupe latérale
Angle d'arête de coupe d'extrémité
Angle de dépouille latéral
Angle de dépouille d'extrémité
Angle de rake arrière
Angle de rake latéral
