E3.series 2021 - Nouvelles fonctionnalités pour les panneaux

L'E3.series 2021 est maintenant disponible et avec elle, nous avons préparé une liste de nouvelles fonctionnalités spécifiques pour la création et le développement de projets de panneaux électriques.

Essayez MAINTENANT l'outil E-CAE E3.series leader de l'industrie dans le monde avec des cours de formation technique !

Cliquez sur la bannière ci-dessous :

Exporter les données 3D du panneau

1. Utilisation du format JT

• Format standard, que la plupart des systèmes MCAD autorisent à importer (certains avec des licences supplémentaires) ;
• Les appareils et les fils sont exportés sous forme de graphiques et d'éléments de structure.

2. Le format STEP ne peut pas être utilisé car il est converti en
un format interne E3 lors de l'import dans un modèle DBE et il n'est pas possible de recréer un STEP à partir des données stockées

• Enregistrer les informations STEP en plus dans la bibliothèque endommagerait la bibliothèque.

• Cela ne résoudrait pas le problème des composants et l'utilisateur devrait recharger les fichiers STEP dans la base de données.

3. L'export prend en compte les paramètres suivants du tableau de bord

• Afficher les paramètres de fil ;
• Graphiques 2D à 3D ;
• Afficher les modèles d'étapes 3D.

4. La géométrie est exportée comme indiqué dans la représentation 3D.

5. Les paramètres suivants peuvent être définis dans la boîte de dialogue :

• Plage d'exportation :

Tout :tout le contenu du tableau de bord est exporté ;

Sélection :seuls les éléments actuellement sélectionnés sont exportés.

• Options :

Inclure les graphiques :les graphiques 2D (lignes) sont également exportés. (Activé par défaut );

Inclure les arêtes STEP :les arêtes des modèles STEP sont également exportées sous forme de lignes.

Commande en surbrillance sur le panneau

1. Utilisez les paramètres globaux de « Surbrillance » lorsque vous passez au panneau 3D

2. Utiliser un meilleur balisage pour les éléments sélectionnés dans le panneau 3D

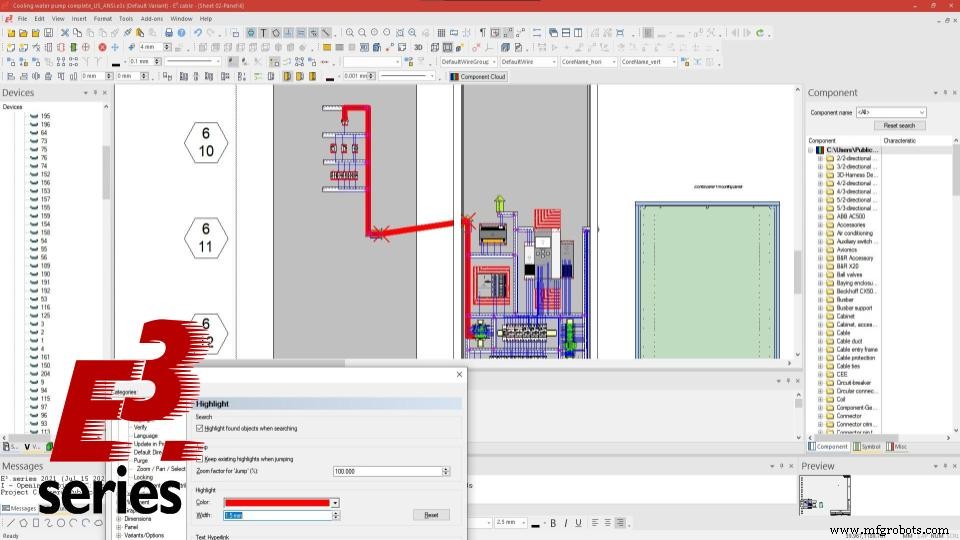

Surligner le chemin du panneau

1. Nouvelle commande :Surligner le chemin du panneau/Réinitialiser le chemin du panneau de surbrillance

• Affiche le chemin d'un fil acheminé dans le panneau avec une couleur et une largeur définies

• La surbrillance est affichée sur toutes les feuilles où ce fil est affiché (vue 2D, 3D)
• Si la feuille n'est pas ouverte, elle s'ouvrira automatiquement (sauf les feuilles partagées)
• Appels COM

ret =pin.HighlightPanelPath (couleur, largeur, feuilleOpenFlag)
ret =pin.ResetHighlightPanelPath

2. Mettre en surbrillance le chemin du panneau

• Sélectionnez la couleur et la largeur de surbrillance

3. Mettre en surbrillance le chemin du panneau

Après la commande, la couleur de surbrillance du fil est affichée dans l'arborescence des périphériques

• Si les fils sont acheminés dans le conduit d'entrée/sortie du câble, l'entrée/sortie correspondante sera affichée avec un signe différent (croix, cercle, ...).

Placement sur le panneau

1. Lors du déplacement d'un appareil d'une vue 2D à une autre vue 2D pivotée, l'appareil pivote automatiquement

2. Pas de collision lors du placement de plusieurs modèles contigus directement dans un modèle existant

• Jusqu'à présent, cela n'est possible que pour des modèles uniques ou si les modèles sélectionnés n'ont pas été placés de manière contiguë.

3. Le montage automatique des goulottes de câbles est indépendant de la coordonnée Z

• Même si la ligne de base des chemins de câbles est différente, ils sont automatiquement ajustés afin qu'ils ne se chevauchent pas.

Routage du panneau

1. Définition de la limite de remplissage pour chaque chemin de câbles séparément dans le projet

2. Paramètre par défaut pour tous les conduits dans les paramètres du projet

3. Nouveaux appels COM

• Dev.GetCableDuctFillLimit
• Dev.SetCableDuctFillLimit
• Dev.GetCableDuctWarningLimit
• Dev.SetCableDuctWarningLimit

4 . Message supplémentaire dans le routage du panneau - Si la bande passante pour sceller le conduit de câbles est trop petite, le conduit ne sera pas trouvé.
