Comment fabriquer un lithophane imprimé en 3D

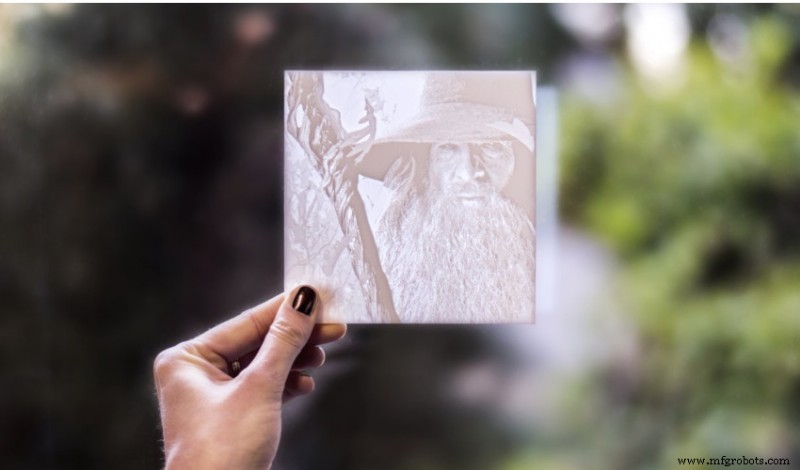

Image 1 :Lithophane imprimé en 3D. Source :Formlabs

Un lithophane est une image en trois dimensions avec différentes épaisseurs qui font varier l'opacité de chacune de ses parties en y projetant de la lumière, obtenant un résultat très voyant et original.

On pense que son origine remonte au XIXe siècle, traditionnellement sculptée dans de la cire, moulée dans du plâtre, puis fondue et cuite dans de la porcelaine. Aujourd'hui, l'impression 3D rend cette technique beaucoup plus accessible, et permet de créer un lithophane de manière simple.

En raison du niveau de détail requis pour leur réalisation, les lithophanes sont plus adaptés à l'impression 3D sur une imprimante stéréolithographique haute résolution (SLA).

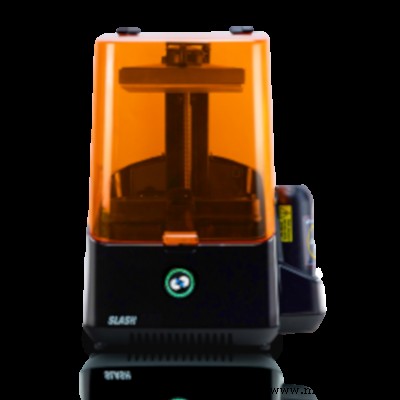

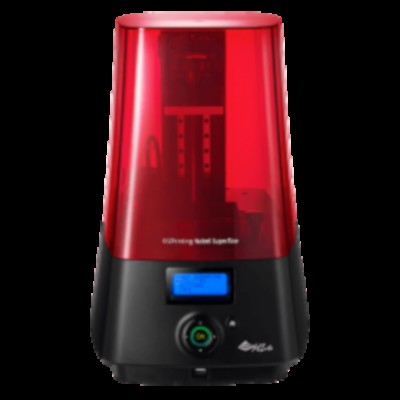

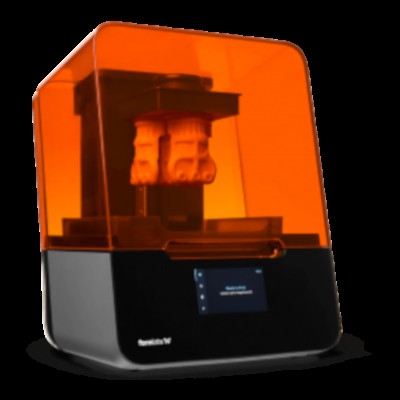

Formulaire 3 Formulaire UniZ Slash Noble XYZ

Pour convertir n'importe quelle photographie en un spectaculaire lithophane imprimé en 3D, suivez simplement les étapes suivantes :

1. Sélectionnez la photographie

Grâce à la haute résolution de l'impression 3D SLA, toute image avec un bon contraste et une bonne définition deviendra un lithophane clair avec des détails impressionnants. Si la photographie présente un faible contraste, il est conseillé de la convertir en noir et blanc, d'augmenter le contraste ou de supprimer l'arrière-plan à l'aide d'un outil de retouche photo pour obtenir un meilleur résultat.

2. Concevoir le lithophane

Les lithophanes sont basés sur la différence de contraste entre les différentes parties de l'image, il est donc conseillé de retoucher l'image au préalable. Cela peut être fait à l'aide d'un logiciel de génération de lithophane spécifique ou à l'aide de n'importe quel éditeur d'images.

Option 1 :Utiliser un générateur de lithophane gratuit

Il existe différents outils de génération de lithophane disponibles en ligne. L'utilisation d'un convertisseur d'image lithophane gratuit peut donc être une option simple et rapide.

Option 2 :Utiliser un logiciel de retouche d'image

Des outils tels qu'Adobe Photoshop ou Blender permettent de gérer des paramètres conviviaux.

Dans le cas de Photoshop, Adobe propose une option qui applique automatiquement une série de paramètres pour convertir l'image en niveaux de gris, inverser les couleurs, puis créer une carte de profondeur 3D. Il crée également un bord surélevé et une surface plane à l'arrière.

Resina estándar

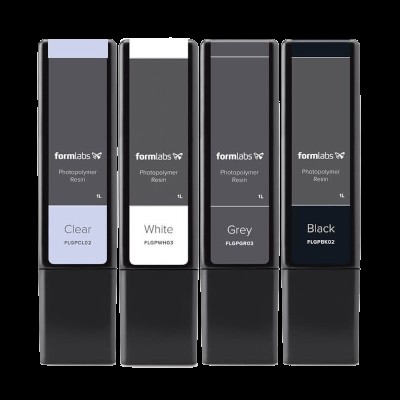

Formlabs Résine de base

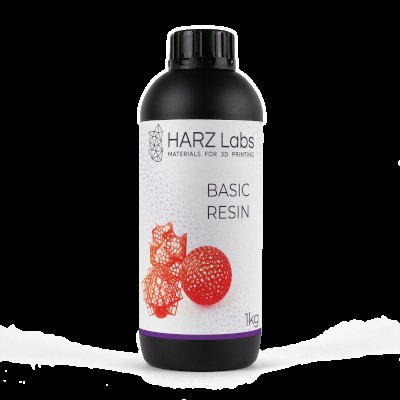

HarzLabs Résine UniZ

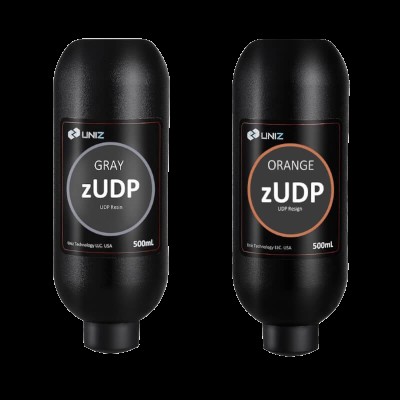

zUDP Resina estándar

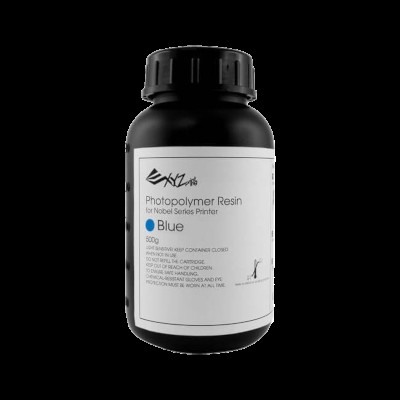

XYZ

3. Impression 3D du lithophane

Pour imprimer la lithographie il faudra :

1. Ouvrez le fichier STL dans le logiciel de plastification, tel que Preform, Cure, Simplify3d, etc.
2. Orientez le fichier sur la plate-forme. Pour des résultats plus rapides, il est conseillé d'imprimer la pièce avec la partie plate directement sur la plateforme de fabrication sans supports.
3. Imprimez le fichier à une hauteur de couche de 50 microns, pour un meilleur résultat et des détails.

4. Post-traitement

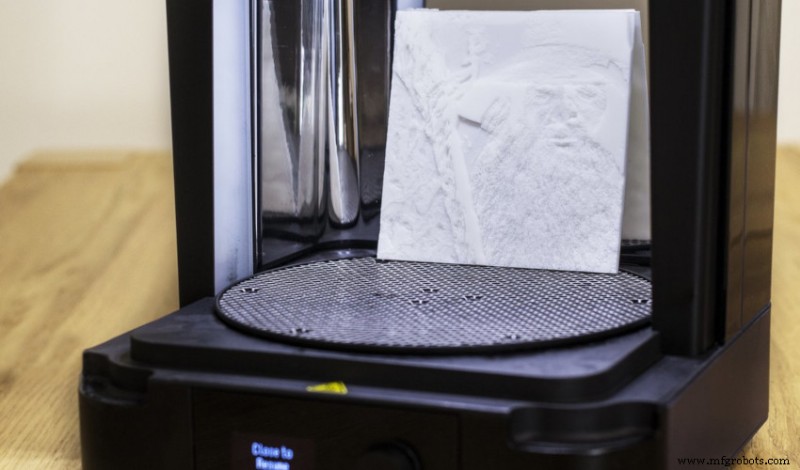

Image 2 :Le processus de durcissement est la clé d'un résultat parfait. Source :Formlabs

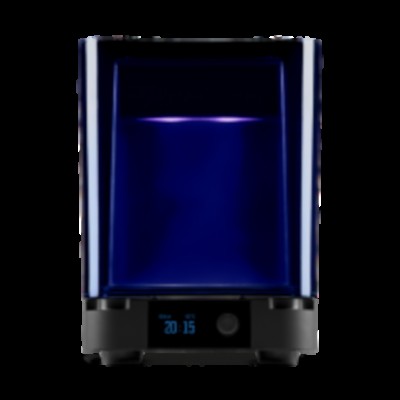

En raison de la fragilité et de l'extrême finesse de certaines parties d'un lithophane, son post-traitement nécessitera des soins supplémentaires pour obtenir une finition parfaite, il est donc conseillé d'utiliser des dispositifs de durcissement appropriés. Le lithophane, étant des morceaux assez fins, nécessite un temps de durcissement plus court, de sorte qu'avec 5 minutes à 40 °C dans la chambre de durcissement serait suffisant.

Grâce à la haute précision et au niveau de détail de l'impression 3D SLA, les impressions lithophane donnent des résultats incroyables à côté d'une fenêtre ou avec une bonne lumière de fond. Une photographie souvenir, un cadeau original, une tulipe pour un… les applications de la lampe sont quasi infinies.

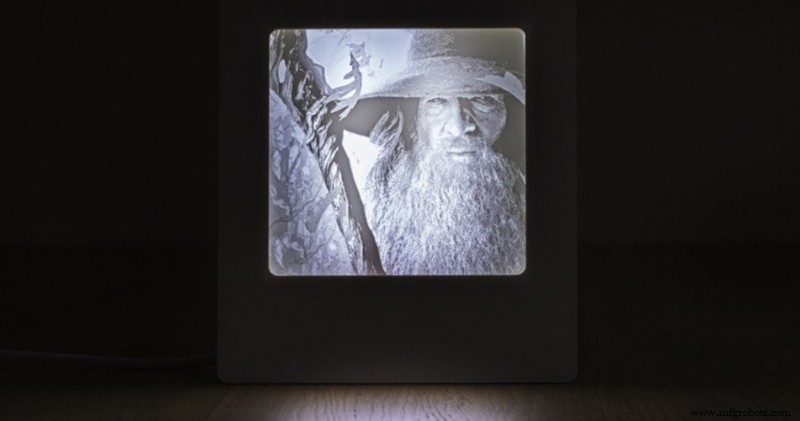

Image 3 :Résultat d'un lithophane imprimé en 3D.
