Nettoyage et passivation efficaces de l'acier inoxydable : Protection contre rouille et corrosion

Protégez l'acier inoxydable de la rouille avec méthodes de nettoyage éprouvées et traitements de passivation

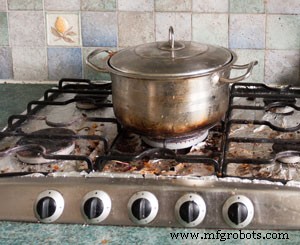

Les aciers inoxydables sont hautement résistants à la corrosion — cependant, les applications en inox restent à risque de dommages de surface. Oxydation, corrosion, rouille, ou taches peuvent survenir long terme en environnements rudes sans nettoyage et maintenance réguliers. Les dommages mécaniques répétés contribuent aussi à une dégradation plus rapide.

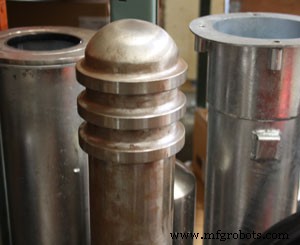

Tous les aciers inoxydables contiennent au moins 10,5 % de chrome en poids. C'est ce chrome qui crée un bouclier appelé couche passive, protégeant l'inox de la corrosion — contrairement aux autres aciers. Plus la teneur en chrome, plus grande la résistance. La rouille sur inox survient quand la couche passive est endommagée et qu'il n'y a pas assez de chrome pour la reformer.

Comment fonctionne la couche passive ?

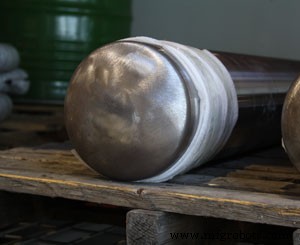

La couche passive se crée quand le chrome en surface de l'inox réagit à l'oxygène. Elle agit comme barrière protectrice, empêchant l'oxydation supplémentaire. En comparaison, les surfaces d'acier au carbone ordinaire forment de l'oxyde ferrique (ferric oxide) à l'exposition à l'oxygène. L'oxyde ferrique ne forme pas de couche continue, s'écaille éventuellement, laissant l'acier brut exposé à un cycle de rouille destructeur.

La couche passive de l'inox est auto-réparatrice. Si endommagée, le chrome dans l'inox exposé réagit avec l'oxygène pour former nouvel oxyde de chrome. Tant qu'il y a suffisamment de chrome, la couche d'oxyde continue de se reformer et protéger la surface.

Causes de corrosion de l'acier inoxydable

Le chrome protège l'inox si la concentration localisée est ≥ 12 %. Tout ce réduisant cette concentration locale sous 12 % cause taches ou rouille. Causes courantes : chlorures, acides chlorhydrique/sulfurique, contact fer/acier au carbone, hautes températures. Il existe plus de 150 nuances d'inox, certaines plus sujettes à corrosion. La résistance et autres propriétés utiles sont améliorées en augmentant le chrome, ou ajoutant molybdène, nickel, azote.

Chlorures

L'oxyde de chrome est particulièrement vulnérable aux chlorures. Corrosion accélérée en zones côtières (embruns salins) et zones utilisant sels de déneigement. Composants pour industries chimique et alimentaire ont haute teneur en chrome pour compenser exposition régulière au chlore, sel, autres substances corrosives.

Acides

Les acides forts déstabilisent la couche passive. Exposition à acides chlorhydrique et sulfurique = corrosion générale de surface possible. Acide chlorhydrique : extrêmement acide, production plastique. Acide chlorhydrique dilué : agents détartrants anti-calcaire. Acide sulfurique : corrosif, brûlures chimiques graves et brûlures thermiques secondaires. Utilisé traitement minéraux, raffinage pétrole, traitement eaux usées. Formules diluées : produits ménagers (déboucheurs).

Particules de fer et acier au carbone

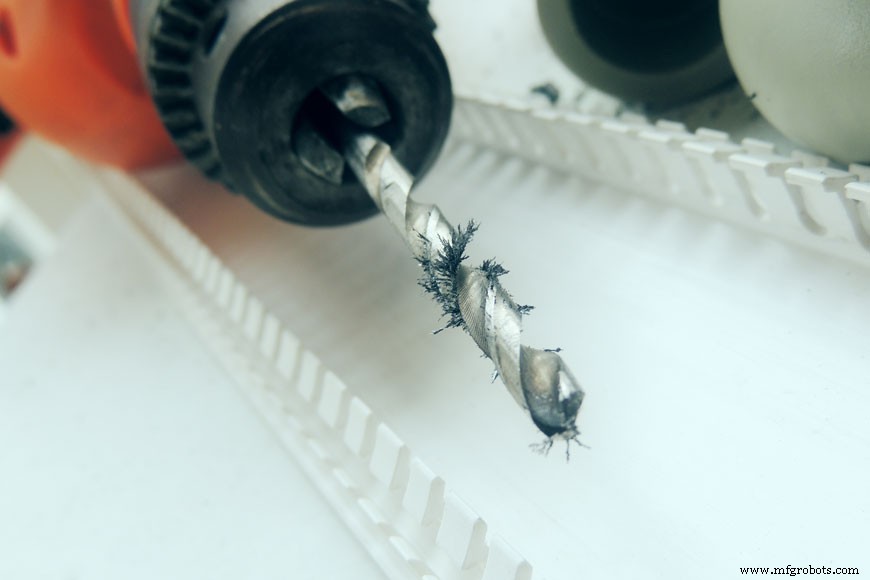

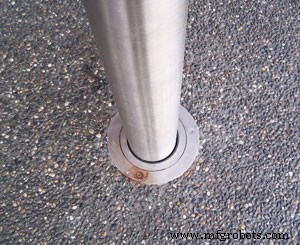

La corrosion inox peut aussi être déclenchée par contact avec particules de fer ou acier au carbone. Traces de fer/acier au carbone feront rouiller les surfaces inox. Sans surveillance, points de rouille peuvent compromettre la surface d'oxyde de chrome et évoluer en corrosion localisée (piqûres). Contamination quand inox soumis à étincelles/particules de soudage, découpe, perçage, meulage d'acier au carbone nearby.

Hautes températures

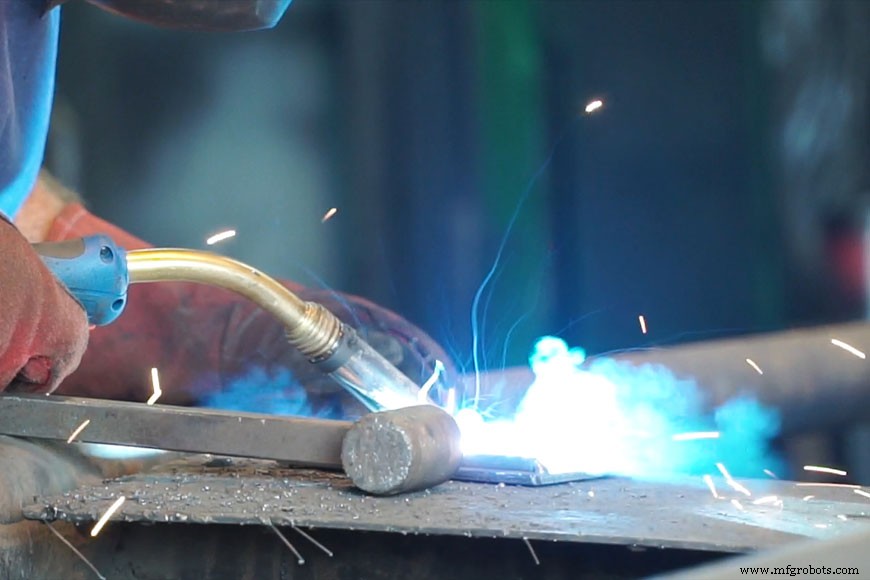

Forme moins courante de rouille après exposition à très hautes températures (400–840 °C). Trouvée en applications de soudage où inox chauffé puis refroidi. La sensibilisation peut survenir : carbone et chrome se lient pour former carbures. Frontières de grains deviennent carencées en chrome, couche d'oxyde devient discontinue. La sensibilisation thermique risque de ruiner l'inox définitivement. Mais dommages parfois atténuables par traitement thermique.

Manipulation de l'acier inoxydable

La durée de vie de l'inox peut être prolongée en prévenant contact avec substances corrosives. Bonnes pratiques :

• Toujours porter gants propres.
• Toujours utiliser outils et composants en inox.
• Éviter tout contact avec aciers au carbone ou fer.
• Ne pas souder, couper, percer, meuler acier au carbone près de l'inox.
• Éviter contact avec détergents béton.
• Éviter solutions chlorées.
• Ne pas utiliser laine d'acier ou tampons abrasifs.

Erreur la plus courante : utiliser produit corrosif pour nettoyer l'inox. Jamais utiliser sur inox :

• Nettoyants chlorés
• Nettoyants abrasifs
• Nettoyants tout usage
• Eau de Javel chlorée

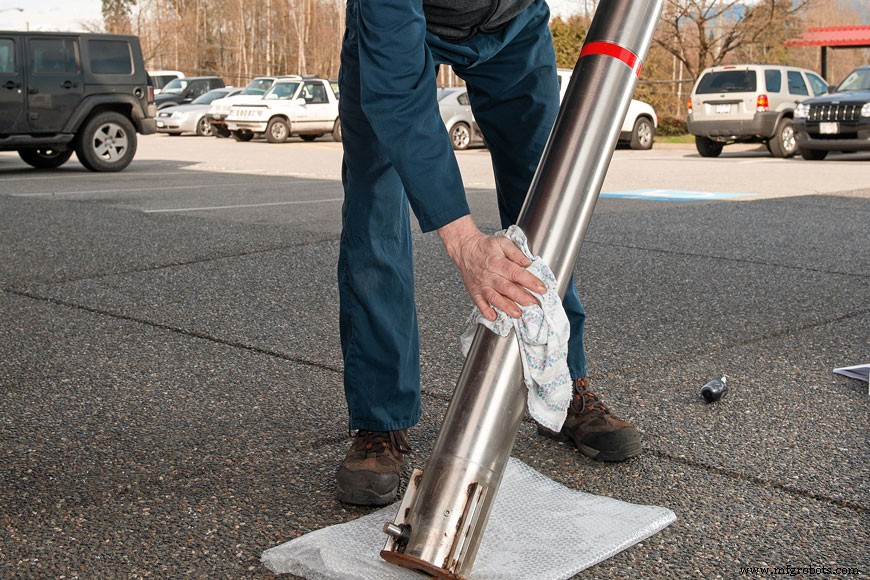

Nettoyage routinier de l'acier inoxydable

L'inox doit être nettoyé régulièrement pour préserver l'intégrité du métal et maintenir apparence impeccable. Avec soins appropriés, et en sélectionnant une nuance appropriée, l'inox peut être sauvé de la corrosion. Quand la maintenance est négligée, substances corrosives s'accumulent sur surfaces vulnérables.

Étapes nettoyage routinier (tous les 6 mois)

1. Brosse nylon souple pour enlever saleté accumulée.
2. Laver avec savon doux ou détergent.
3. Rincer à l'eau claire.
4. Essuyer sec avec chiffon doux, lingette jetable, ou souffleur d'air.

L'entretien inox peut nécessiter produits chimiques nocifs. Suivez toutes instructions de sécurité fournies avec agents nettoyants/polissants. Assurez-vous que l'EPI est porté selon directives santé/sécurité au travail.

Nettoyage spécifique de l'acier inoxydable

Quand l'inox est très sale avec signes de décoloration ou corrosion de surface, le nettoyage routinier ne suffit plus. Méthodes pour types de dommages spécifiques :

Traces de doigts

• Nettoyer avec savon/détergent et eau tiède.
• Solutions commerciales ou solvants hydrocarbures aussi utilisables.

Traces d'huile et graisse

• Alcool isopropylique, acétone, ou alcool méthylé.
• Appliquer solvant plusieurs fois avec chiffon non rayant jusqu'à disparition.

Taches brûlées

• Tremper eau chaude et ammoniaque dilué ou détergent.
• Enlever saleté brosse nylon.
• Si nécessaire, poudre abrasive fine mais attention à ne pas rayer surfaces polies.
• Rincer abondamment eau claire.

Décoloration, taches café et thé

Décoloration

• Nettoyants doux, non abrasifs.
• Appliquer chiffon doux ou éponge.
• Rincer abondamment eau claire.

Taches café

• Tremper solution bicarbonate sodium (bicarbonate soude + eau tiède).

Taches thé

• Tremper solution carbonate sodium (cristaux soude + eau tiède).

Si objet trop grand pour tremper, utiliser éponge ou chiffon doux.

Taches de rouille localisées

• Chiffon doux pour appliquer solution acide oxalique.
• Laisser quelques minutes pour dissoudre particules contaminantes.
• Rincer tout résidu eau claire.

Calcaire, éclabettures ciment et mortier

Calcaire

• Diluer 1 part vinaigre dans 3 parts eau, appliquer brosse nylon.

Ciment et mortier

• Rincer éclaboussures immédiatement.
• Solution 10–15 % acide phosphorique eau tiède.
• Étaler nettoyant uniformément, attendre 30–60 min, neutraliser acide avec nettoyant alcalin ou ammoniaque dilué.
• Rincer eau claire.

Graffiti

• Sprays ou lingettes nettoyants graffiti biodégradables.
• Éviter couteaux/outils grattoirs durs pour éviter dommages surfaces inox.

Taches de chaleur

• Polish métal domestique (polish chrome pièces auto largement dispo et efficace).
• Traiter toute la surface inox pour éviter zones décolorées.

Dommages structurels

• Inclut bosses, fissures, cassures visibles.
• Produits lourdement endommagés : retirer service jusqu'à réparation/remplacement.
• Pour éviter aggravation, toute rouille significative doit être enlevée ASAP.

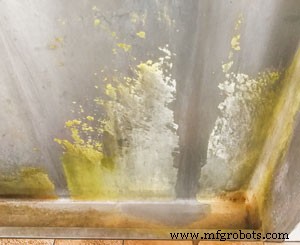

Corrosion

Corrosion mineure

• Lubrifiant tout usage (ex. WD-40) sur zone affectée.
• Rincer abondamment eau claire.

Corrosion modérée

• Nettoyant inox à base acide phosphorique (ex. E-NOX CLEAN).
• Étaler uniformément, laisser 30–60 min, neutraliser acide avec nettoyant alcalin spray (ex. UNO S F).
• Essuyer surface chiffon papier.
• Rincer abondamment eau claire.

Corrosion sévère

• Consulter prestataire service professionnel (traitements rouille sévère hautement corrosifs).
• Une fois traité, l'inox peut être passivé avec acide nitrique doux.

Procédure de passivation

Une surface inox propre peut être re-endommagée par moyens mécaniques, chaleur extrême, ou dommages chimiques. Quand cela arrive, le fer est exposé, et le matériau à nouveau sujet à rouille. La passivation peut être nécessaire régulièrement pour prévenir la rouille. Elle maximise la résistance à la corrosion inhérente d'un alliage inox.

Idéalement, la couche passive se développe immédiatement après usinage ou passivation pour couvrir complètement la surface. En réalité, particules et contaminants adhèrent probablement à la surface. S'ils restent, ces particules étrangères réduisent l'efficacité du film protecteur original. La passivation est nécessaire pour maximiser la résistance naturelle à la corrosion et éliminer la contamination de surface.

Une procédure de passivation en deux étapes offre la meilleure résistance à la corrosion :

1) Nettoyage

La pièce inox doit être soigneusement nettoyée. L'inox ne peut être passivé sauf si surface propre, exempte contamination et calcaire. Cas extrêmes : matière étrangère retirée par meulage/abrasion mécanique, ou décapage avant passivation.

2) Traitement de passivation

La pièce inox est immergée dans un bain d'acide passivant. Trois approches : passivation acide nitrique, acide nitrique avec dichromate sodium, ou acide citrique. Le traitement varie selon teneur chrome et caractéristiques d'usinabilité de la nuance, et critères d'acceptation prescrits.

Prolonger la durée de vie de l'acier inoxydable

Soins routiniers appropriés, et nettoyage spécialisé pour problèmes sérieux, prolongent la durée de vie de l'inox et assurent fonctionnement fluide des applications. Bien que le chrome inox garde contre la corrosion, s'y fier seul est insuffisant. Exposition solutions chimiques, intempéries, sel, dommages mécaniques — tout contribue au besoin de traitements de passivation réguliers. Procédures de passivation et méthodes de nettoyage correctes aident l'inox à continuer de briller comme l'un des matériaux les plus polyvalents aujourd'hui dans le monde commercial et industriel.
