Nylon chargé verre : Résistance, tenue thermique et avantages ingénierie — Vue d'ensemble

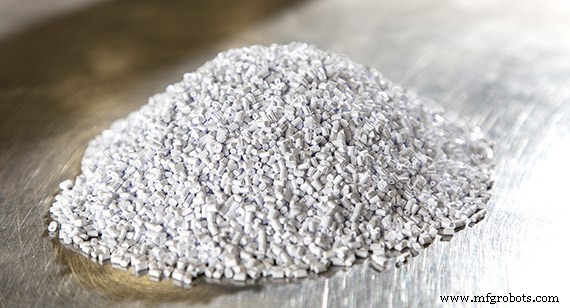

On trouve des pièces en nylon partout, mais que faire si le nylon n'est pas assez résistant ? Le nylon chargé verre est un thermoplastique polyamide synthétique et l'un des matériaux les plus importants en ingénierie grâce à sa résistance et tenue thermique. Il est obtenu en ajoutant de la poudre de verre à la résine nylon ou par extrusion du plastique avec fibres de verre. Pour poudres nylon en impression 3D, des sphères de verre peuvent être ajoutées à la poudre de base en divers pourcentages. L'ajout de verre change véritablement la donne.

Avantages du nylon chargé verre

L'ajout de verre rend le nylon substantiellement plus dur, plus résistant et plus rigide, avec une meilleure résistance au fluage, stabilité dimensionnelle supérieure, et résistance à l'usure accrue vs nylon standard. Le nylon chargé verre permet aussi des températures maximales de service plus élevées. Principaux avantages vs nylon non chargé :

• Considérablement plus dur
• Résistance à la traction supérieure
• Rigidité accrue
• Taux d'expansion thermique substantiellement plus bas
• Stabilité accrue face aux fluctuations de température
• Taux de fluage plus bas
• Bonne résistance à la fatigue
• Propriétés d'amortissement mécanique élevées
• Matériau idéal pour pièces sous charges statiques élevées à haute température

Inconvénients du nylon chargé verre

Aucun matériau n'est toujours meilleur. Il y a toujours des compromis. Inconvénients :

• Coûts substantiellement plus élevés
• Plus cassant
• Très abrasif, usure accrue des outils
• Peut éroder pièces en contact par frottement accru
• Plus lourd que nylon standard
• Lignes de soudure significativement plus faibles
• Propriétés anisotropes et retrait

Avantages du nylon chargé verre pour pièces usinées

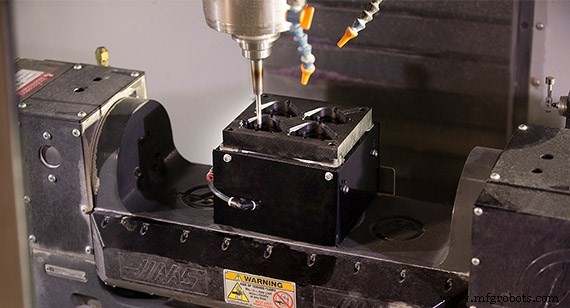

Le nylon est idéal pour pièces usinées subissant frottement et usure. Mais avec nylon chargé verre, l'usinage CNC devient significativement plus délicat. La charge de verre est hautement abrasive, usant rapidement outils et plaquettes. Mais manipulé avec soin, le nylon chargé verre offre de nombreux avantages en usinage CNC. Comme autres nylons, il offre bonnes propriétés mécaniques, résistance à la fatigue, amortissement bruit, résistance roulement et usure. Notre service utilise Nylon 6/6 (30% VF) Naturel.

Avantages du nylon chargé verre pour pièces imprimées 3D

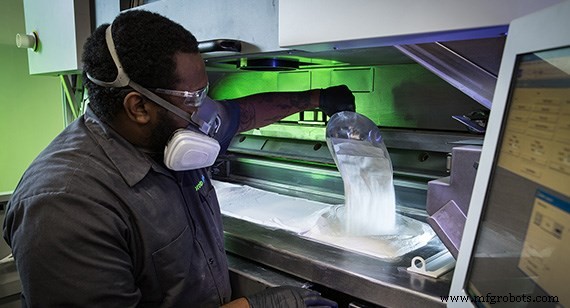

Les matériaux nylon font des pièces fortes, durables, aux propriétés adaptées au prototypage fonctionnel et usage final. Large gamme de nylons pour SLS et MJF. Si tous nylons imprimés offrent haute résistance, rigidité, résistance température, les nylons chargés verre se distinguent par résistance à l'usure long terme, rigidité supérieure, et résistance au fléchissement thermique substantiellement plus élevée. Nous fabriquons pièces en nylon chargé verre PA 12 40% verre. L'un en noir, l'autre PA 614-GS en blanc. Le tableau ci-dessous détaille les différences clés entre nylons en impression 3D.

Comparaison propriétés matériaux nylon chargé verre

Matériau	Procédé	Couleur	Résistance traction	Module traction	Allongement	Temp. fléchissement @ 0,46 MPa	Temp. fléchissement @ 1,82 MPa
PA 12 Minéral (PA620-MF)	SLS	Gris clair	38,0 MPa (5,51 ksi)	3 100 MPa (450 ksi)	3%	184°C / 363°F	179°C / 354°F
PA 12 40% Verre (PA 614-GS)	SLS	Blanc	50,0 MPa (7,25 ksi)	3 600 MPa (522 ksi)	5%	157°C / 314°F	96°C / 204°F
PA 12 40% Verre Noir	MJF	Noir	30,0 MPa (4,35 ksi)	3 500 MPa (508 ksi)	8,5%	175°C / 347°F	120°C / 248°F

En SLS, la rigidité et résistance température du nylon chargé verre le destinent à composants comme bras et plaques de montage. En MJF, le PA 12 40% verre noir sert pour boîtiers, enveloppes, fixations, clips et charnières.

Avantages du nylon chargé verre pour pièces moulées par injection

Tous nylons moulés ont bonne dureté, rigidité. Mais nylon a généralement mauvaise résistance chaleur et ne résiste pas aux UV. L'ajout de fibres de verre modifie le matériau, améliorant ces propriétés. La résistance à haute température du nylon s'améliore considérablement avec renforcement verre. L'utilisation en injection augmente résistance à l'usure et améliore résistance chimique, sauf acides et bases forts. Nous offrons divers nylons chargés verre pour injection :

• Hylon Select N1013HL (13% fibre verre Nylon 66)
• Hylon Select N10113HL (13% VF Nylon 66)
• Hylon Select N1033HL (33% VF Nylon 66)
• Minlon 10B40 (40% Minéral Nylon 66)
• RTP 200 203 FR (20% VF Nylon 66)
• Vydyne R533H (33% VF Nylon 66)

• Zytel HTN 51G35HSL (35% VF PPA)
• Zytel 70G13 (13% VF Nylon 66)
• Zytel 70G33 (33% VF Nylon 66)
• Zytel 73G15L (15% VF Nylon 6)
• Zytel 77G33L (33% VF Nylon 6/12)
• Zytel 80G14AHS (14% VF Nylon 66)
• Zytel 8018 HS (14% VF Nylon 66)

Le nylon chargé verre est électriquement non conducteur, utile comme blindage pour applications électriques et automobiles. Avantages supplémentaires en injection :

• Rigidité accrue
• Dureté améliorée
• Résistance traction supérieure
• Résistance fluage accrue
• Stabilité dimensionnelle supérieure
• Amortissement mécanique élevé

Le nylon — et plus significativement le nylon chargé verre — peut être plus sensible au gauchissement par retrait non-linéaire, donc choisir le type idéal est crucial. Si votre pièce sera en milieu humide, rappelez-vous que le nylon est hygroscopique et absorbera l'humidité, causant problèmes dimensionnels et structurels. La charge de verre a parfois des pièges dimensionnels avec matériaux semi-cristallins. C'est un compromis.
