Pulsic offre un aperçu de la disposition des puces analogiques en temps réel dans l'éditeur de schéma

La société d'automatisation de la conception électronique (EDA) Pulsic a annoncé un plug-in pour les concepteurs de circuits analogiques qui fournit des aperçus de la disposition des puces en temps réel en tandem avec le schéma pour les concepteurs de circuits analogiques. Il rompt également avec les modèles commerciaux et de licence EDA traditionnels en proposant le nouveau produit en tant que produit « freemium », où le téléchargement et l'installation sont gratuits, mais certaines fonctionnalités sont disponibles à un coût supplémentaire.

Son nouvel Animate Preview, disponible en téléchargement gratuit, donne aux ingénieurs des informations physiques rapides, faciles et précises sur leur circuit analogique à la volée pendant qu'ils développent leur schéma. Il fournit des visualisations détaillées et des estimations de surface précises du circuit pour aider les concepteurs à repérer rapidement les problèmes. Cela accélère efficacement les itérations de conception en donnant un retour instantané sur les décisions de conception et élimine l'attente des équipes de mise en page, travaillant souvent sur plusieurs projets concurrents, pour trouver le temps de créer une mise en page initiale.

Animate Preview fonctionne pendant que vous modifiez votre schéma de circuit, vous tenant automatiquement au courant de vos modifications. Les aperçus physiques sont générés lorsqu'un schéma est chargé et chaque fois que le schéma est mis à jour. L'outil reconnaît automatiquement les topologies de circuits analogiques courantes, telles que les miroirs de courant et les paires différentielles, puis place intelligemment les dispositifs pour obtenir une symétrie correspondante et un flux optimal des chemins critiques dans votre circuit. Animate Preview obéit aux règles DRC et de traitement pour vous donner des aperçus physiques précoces et précis de votre conception.

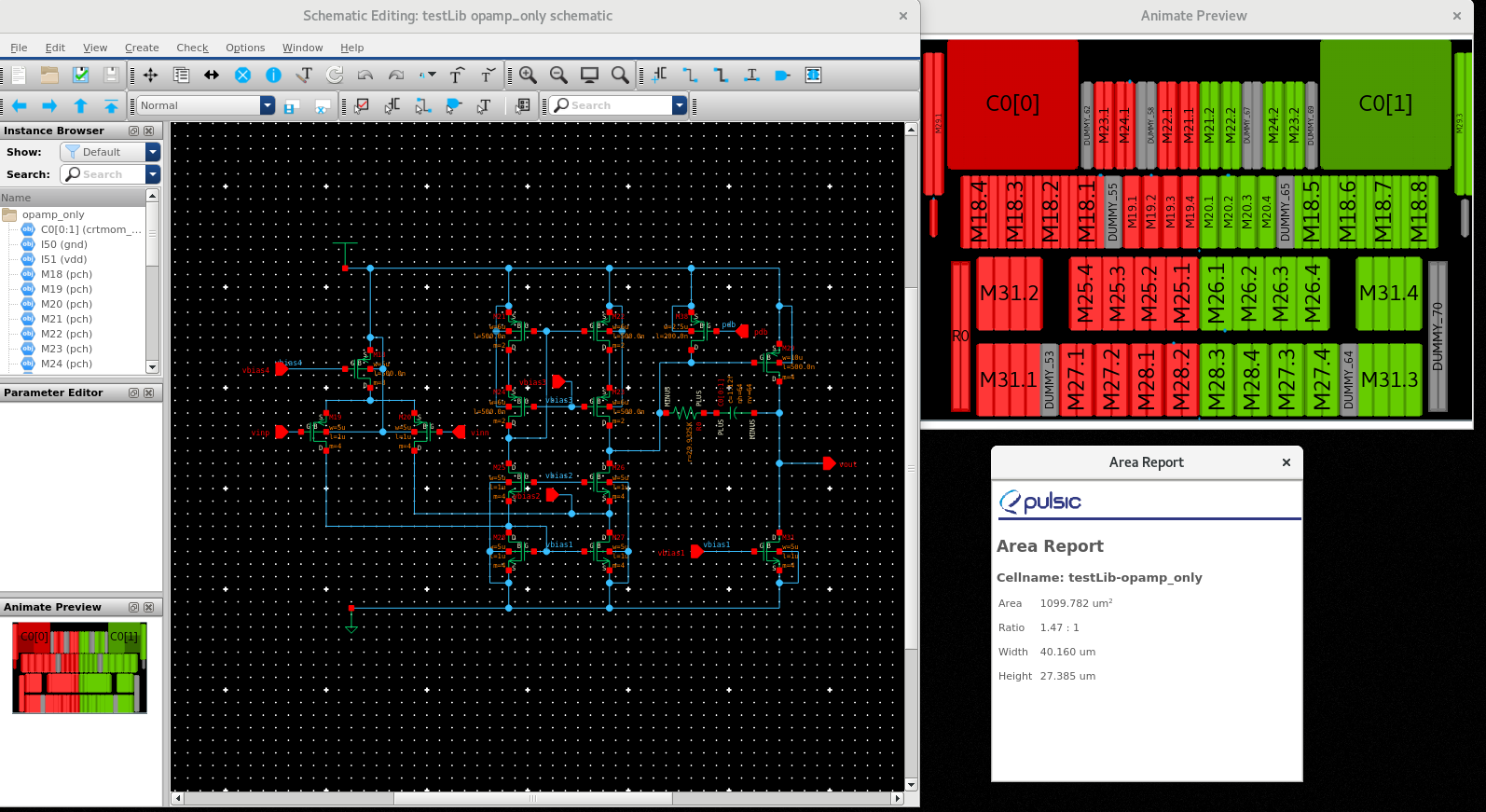

Les informations physiques qui prendraient normalement des heures ou des jours à générer sont automatiquement disponibles pour les ingénieurs de circuits en quelques secondes. La fenêtre Animate Preview, qui s'exécute en tant que plug-in dans Cadence Virtuoso, est intégrée à l'éditeur de schémas existant du concepteur et affiche les résultats et les aperçus mis à jour au fur et à mesure qu'ils fonctionnent, en temps réel. Une interface graphique complète est disponible pour un contrôle détaillé des contraintes de placement et des topologies si nécessaire.

Pulsic propose Animate Preview en tant que téléchargement et installation gratuits, tout en offrant la possibilité de mettre à niveau vers Animate Preview Plus. La seule différence entre Animate Preview et Animate Preview Plus est la possibilité d'enregistrer la mise en page de base dans OpenAccess. La disposition de base fait référence aux instances de cellules p, aux autres instances, aux formes de puits, aux anneaux de garde, aux têtes poly et à la connectivité. Animate Preview prend en compte toutes ces choses, y compris l'utilisation de cellules p lors de la génération de l'aperçu de la mise en page, sauf que le concepteur est incapable d'exporter l'aperçu de la mise en page finale vers OpenAccess.
