Réduisez les déchets grâce au placement stratégique de la métrologie :meilleures pratiques en ligne, en quasi-ligne et hors ligne

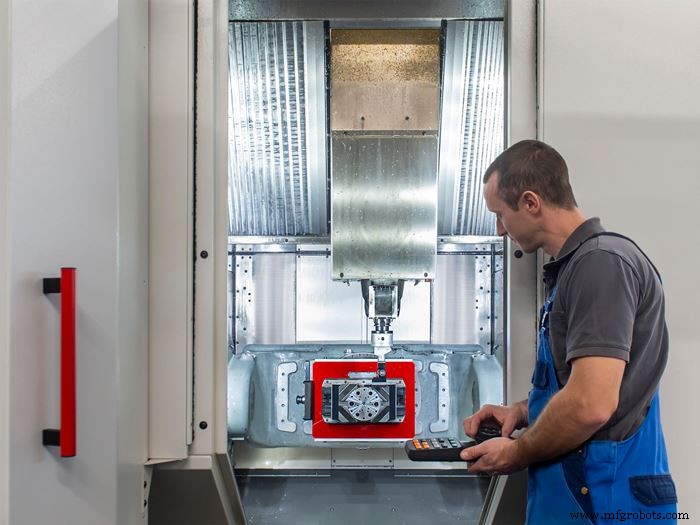

La mesure en ligne est effectuée directement dans le flux de production :soit dans la machine, immédiatement après une opération d'usinage, soit automatiquement entre les stations sans intervention de l'opérateur.

Source : Mahr Inc.

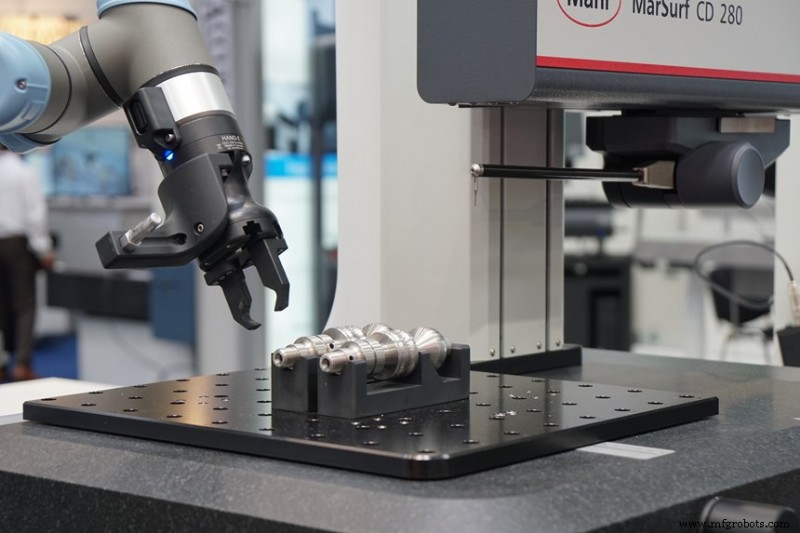

La mesure Near-line s'effectue à proximité de la ligne de production, généralement dans une station de mesure dédiée au sein de la cellule de fabrication.

Source : Mahr Inc.

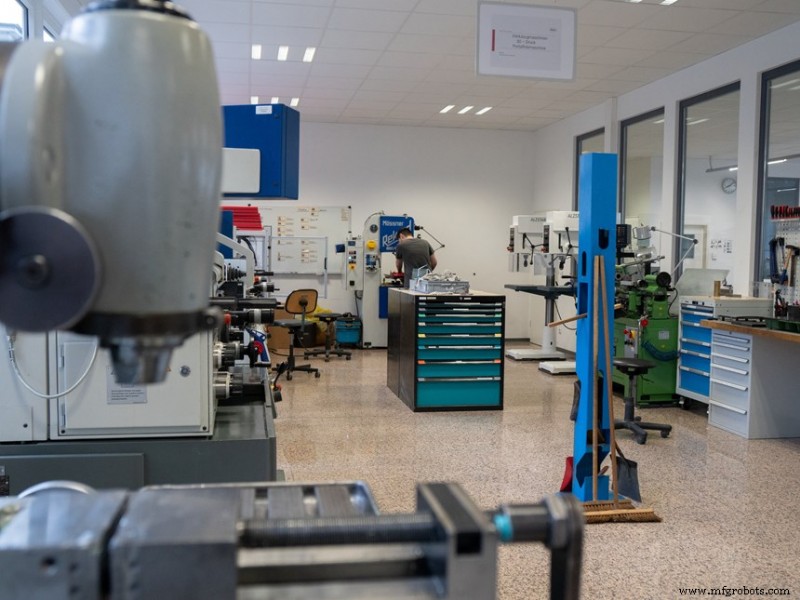

La mesure hors ligne est effectuée dans un laboratoire de qualité contrôlée ou dans une zone d'inspection une fois que la pièce a quitté la chaîne de production.

Source : Mahr Inc.

Les fabricants considèrent souvent la mesure comme un point de contrôle final plutôt que comme une partie intégrante du processus. Les pièces sont usinées, envoyées pour inspection, puis acceptées ou rejetées. À mesure que les tolérances se resserrent et que le débit augmente, cette approche ne peut plus répondre aux exigences de la production moderne. La vraie question n'est pas seulement de savoir avec quelle précision une pièce est mesurée, mais aussi à quelle place la mesure doit être effectuée :elle élimine ainsi les défauts avant qu'ils ne surviennent plutôt que de simplement signaler les résultats de réussite/d'échec.

Le choix de la bonne stratégie de métrologie (en ligne, quasi-ligne ou hors ligne) dépend du rôle qu'elle joue dans le contrôle des variations et l'alignement sur le flux de fabrication.

Contenu en vedette

Métrologie en ligne place les mesures directement dans le flux de production. En mesurant sur la machine ou immédiatement après l'usinage, il détecte presque instantanément les écarts causés par l'usure de l'outil, la dérive thermique ou les problèmes de fixation. Lorsque les commentaires sont fournis rapidement, les corrections peuvent être appliquées avant que les rebuts ne s'accumulent et avant que les processus en aval ne soient affectés.

Cependant, les systèmes en ligne fonctionnent dans le même environnement qui génère des variations :vibrations, fluctuations de température, liquide de refroidissement et accumulation de copeaux. La vitesse étant la priorité, la taille des échantillons et les stratégies de mesure peuvent être limitées. La question clé pour les mesures en ligne est de savoir si les données sont suffisamment stables pour contrôler le processus plutôt que de simplement le surveiller. Si la réponse est négative, la mesure en ligne peut introduire du bruit et déclencher des ajustements inutiles qui déstabilisent un processus par ailleurs performant.

Métrologie hors ligne a lieu dans un laboratoire de qualité ou une zone de contrôle contrôlée. Même si elle est souvent considérée comme un contrôle « final » ou post-traitement, la mesure hors ligne reste la pierre angulaire de l’excellence en matière de fabrication. Il offre la plus grande confiance dans les résultats et convient parfaitement à l'inspection du premier article, aux études de capacité, aux évaluations complexes et aux enquêtes sur les causes profondes. Un retour rapide n’est pas l’objectif principal; au lieu de cela, une compréhension plus profonde du processus est obtenue.

Des problèmes surviennent lorsque l’inspection hors ligne est considérée comme la principale méthode de contrôle qualité. Si l’inspection est positionnée trop en aval, les défauts ne sont détectés qu’une fois que la valeur a déjà été ajoutée, c’est-à-dire la détection plutôt que la prévention. La métrologie hors ligne ajoute le plus de valeur lorsqu'elle éclaire l'amélioration des processus plutôt que de compenser un manque de contrôle précoce.

Métrologie Near-Line occupe le juste milieu entre en ligne et hors ligne. Les mesures sont effectuées à proximité de la ligne de production mais à l'extérieur de la machine, souvent dans une station de mesure dédiée au sein de la cellule. L'inspection de proximité offre un environnement plus contrôlé tout en maintenant des boucles de rétroaction courtes. Il est particulièrement efficace lorsque les conditions en ligne compromettent la qualité des mesures, mais attendre une inspection complète hors ligne retarderait l'action corrective.

Les systèmes Near-line établissent un équilibre entre vitesse et fiabilité. Ils réduisent la manipulation des pièces et la logistique par rapport à un laboratoire centralisé, tout en permettant des cycles de mesure plus longs, une meilleure stabilité thermique et des routines d'inspection plus flexibles que les solutions en ligne. Pour de nombreuses opérations, la métrologie quasi-ligne fournit des données exploitables sans les problèmes environnementaux typiques des mesures entièrement en ligne.

L'automatisation peut être appliquée à n'importe quelle approche métrologique (en ligne, quasi-ligne ou hors ligne), tout comme l'inspection manuelle existe dans les trois. La vraie différence réside dans la propriété des décisions. Les systèmes automatisés excellent dans les contrôles répétitifs de fonctionnalités stables, offrant rapidité et cohérence. L'expertise humaine reste essentielle pour interpréter les données, résoudre les anomalies et prendre des décisions visant à améliorer les processus. Les stratégies les plus efficaces combinent l'automatisation pour la validation de routine avec la surveillance humaine pour la prise de décision stratégique.

Un autre défi est la surcharge de données. Les équipements de métrologie modernes peuvent générer bien plus de données que la plupart des processus ne peuvent en utiliser. Sans un plan clair, ces données peuvent rester inutilisées ou déclencher des ajustements inutiles. La mesure ajoute de la valeur uniquement lorsqu'elle est directement liée à la prise de décision, ce qui nécessite des limites de contrôle claires, des réponses définies et une compréhension des variations réellement importantes.

De nombreux fabricants trouvent les plus grands gains en déplaçant les mesures en amont. Par exemple, la détection des problèmes de caractéristiques critiques lors de l’inspection finale signifie que la dérive causée par l’usure de l’outil est détectée trop tard. L'introduction de mesures plus tôt dans le processus fournit des informations précieuses et les actions correctives sont beaucoup moins coûteuses. Avec des intrants stables, les opérations de finition produisent moins de rebuts et l’inspection finale devient une confirmation plutôt qu’un filtre. La technologie peut rester inchangée; c'est le placement qui transforme son impact.

Choisir entre la métrologie en ligne, quasi-ligne et hors ligne nécessite une mentalité axée sur le processus. Concentrez-vous sur les décisions que les données prendront en charge, la rapidité de ces décisions et si l'environnement est adapté à l'utilisation prévue de l'outil. Plus important encore, demandez-vous si la mesure contrôle le processus ou évalue simplement son résultat.

Le Lean Manufacturing enseigne que l’inspection à elle seule ne crée pas la qualité. La qualité se construit grâce au contrôle des processus, et le rôle de la métrologie est de fournir la bonne information au bon moment. L'objectif n'est pas davantage de mesures, mais un placement plus intelligent :en utilisant simultanément l'inspection en ligne, en quasi-ligne et hors ligne pour éviter le gaspillage, stabiliser les processus et produire de meilleures pièces de manière cohérente.
