Programmation Fanuc Sub

Programmation Fanuc Sub

Fanuc cnc control offre la possibilité d'accéder à d'autres programmes de pièces stockés dans le répertoire principal.

Pour un exemple de programme cnc pour l'appel de sous-programme, lisez Multi Start Threads with Fanuc G76 Threading Cycle

Appel de sous-programme

Le sous-programme est appelé par l'utilisation d'une commande M98 suivie du numéro de sous-programme précédé d'une lettre P.

N10 M98 P1004

Dans la ligne de programme cnc ci-dessus, le sous-programme 1004 sera appelé, qui est stocké dans la mémoire de contrôle sous le nom O1004

Fin du sous-programme

Pour revenir à la dernière position de programme (programme principal) pour que le programme continue,

une commande M99 sur la dernière ligne du sous-programme est utilisée
N100 M99

Programmation Fanuc Sub

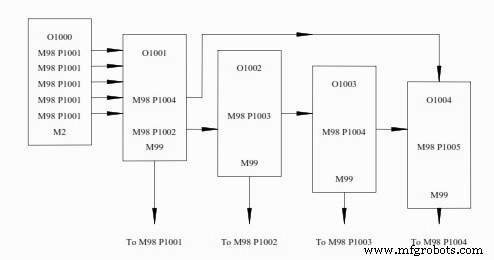

Répétition du sous-programme

Le contrôle a également la capacité de contenir une commande de répétition dans le cadre de la ligne de programme M98.

Lorsque la ligne de programme est écrite avec la commande M98 P1004, la commande lit en fait
la ligne d'informations comme M98 P00001004, les 4 premiers chiffres après le mot P étant le
nombre de répétitions.
Pour répéter un sous-programme (O1004) 33 fois, la ligne de programme se lirait comme suit :

M98 P331004

Le code de programme cnc ci-dessus appellera le programme O1004 33 fois puis reviendra au programme principal.

Commande M99

Le contrôle Fanuc a la capacité de sauter à un numéro de ligne de programme spécifique lors de son retour au programme principal en utilisant la commande M99 comme :

M99 P100
Cette commande ci-dessus déplacera le contrôle vers la ligne numéro N100 dans le programme principal.

M99 peut également être écrit à la fin d'un programme principal et entraînerait une
boucle de programme continue.
