Exemple de programmation directe CNC Fanuc de profil (angles et bords arrondis)

Soumis par :BEATA

Résumé

Exemple de programme CNC pour montrer comment les angles directs peuvent être donnés dans un programme CNC

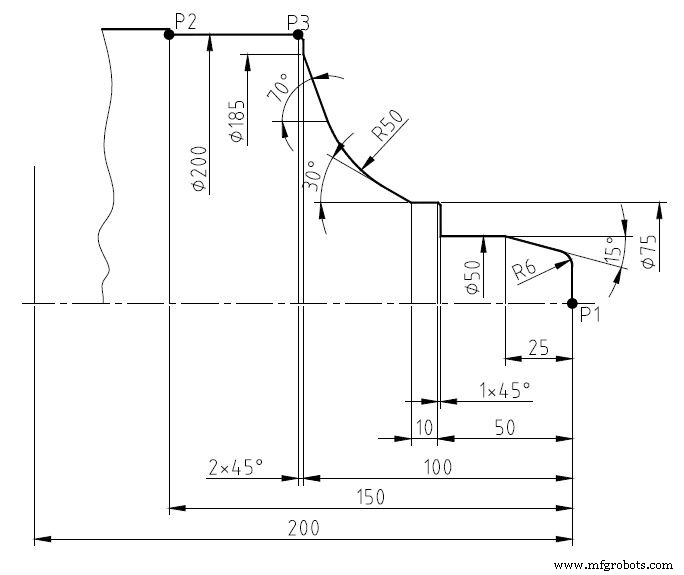

Dessin/Image

Programme CNC

O0012;
N10 G10 P0 Z-200;
N20 T303; (PROFILING)
N30 G50 S2200;
N40 G96 G99 S230 F0.12 M4 M8 M200;
N50 G0 X0 Z3;
N60 G1 Z0 ; (P1)
N70 ,A90 R6; (FIRST ANGLE)
N80 X50 Z-25 ,A165; (SECOND ANGLE A165 comes from 180°-15°=165°)
N90 ,A180
N100 X75 Z-49 ,A90 ,C1;
N110 Z-60;
N120 ,A150 R50; (A150 comes from 180°-30°=150°)
N130 X185 Z-100 ,A110; (A110 comes from 180°-70°=110°)
N140 ,A90 ,C2;
N150 X200 Z-150 ,A180; (P2)
N160 G0 X250 Z200 M30;
