Différents types de machines à façonner

Dans notre dernier article, nous avons discuté de la machine de mise en forme, de son fonctionnement, de sa construction, de son application, etc. Nous savons que la mise en forme est une machine-outil utilisée pour produire des surfaces planes, des rainures, des rainures de clavette, etc.

La machine à façonner peut être classée en différents types en fonction de divers facteurs tels que le mécanisme d'entraînement, la conception de la table, etc. En prenant chaque catégorie une par une et une brève explication est donnée ci-dessous :

Types de machines de mise en forme :

Selon le mécanisme d'entraînement :

1.Type de manivelle :

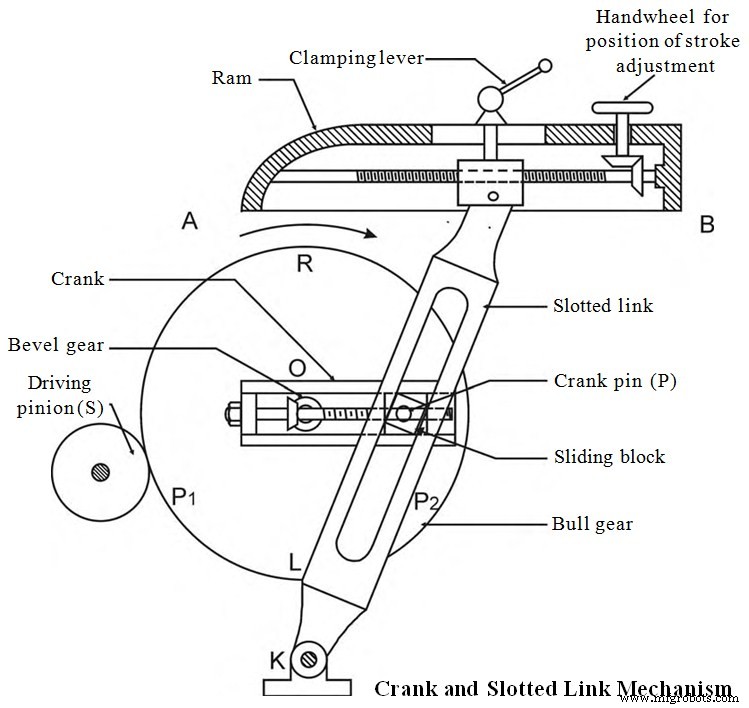

Ce type est un type très facilement disponible et surtout utilisé. Dans ce type, le mécanisme à manivelle est utilisé pour convertir le mouvement rotatif de l'engrenage Bull en mouvement alternatif du vérin. Le vérin est chargé avec la tête d'outil à son extrémité pour fournir l'opération de coupe souhaitée. La longueur totale parcourue par l'outil de va-et-vient est égale à la longueur de la course.

Type à engrenage :

Ce type n'est pas beaucoup utilisé dans l'industrie aujourd'hui mais peu d'entre eux l'utilisent. Dans ce type, un agencement à pignon et crémaillère est utilisé pour faire aller et venir le vérin pour l'opération de coupe. Le nombre d'engrenages et leur disposition dans le train d'engrenages déterminent respectivement la vitesse et la direction de la traversée de la machine.

Type hydraulique :

C'est le type qui est utilisé lorsqu'il s'agit de produire des coupes très fines. Il utilise la puissance hydraulique pour le mouvement alternatif du vérin. L'huile est pompée dans le système de cylindre de piston sous haute pression. L'extrémité du piston est reliée au vérin fonctionnant comme effecteur terminal. Lorsque le piston va et vient en raison de l'huile à haute pression, le vérin va et vient également en fournissant le mouvement de coupe souhaité. La vitesse du vérin est contrôlée en contrôlant la pression de l'huile qui est pompée vers le piston. Les avantages de ce type sont qu'il est moins bruyant et que la force de coupe reste constante tout au long de l'opération de coupe.

Selon la position et le mouvement du vérin :

Mise en forme horizontale : .

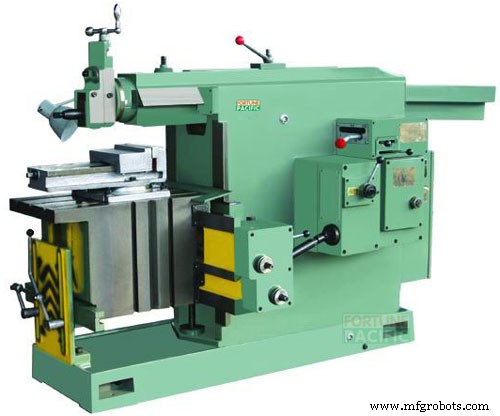

Comme son nom l'indique, dans ce type de machine à façonner, la tête d'outil reliée à l'extrémité du vérin se déplace dans l'axe horizontal du banc. Ce type est utilisé pour générer des surfaces planes, des rainures de clavette, etc.

Mise en forme verticale :

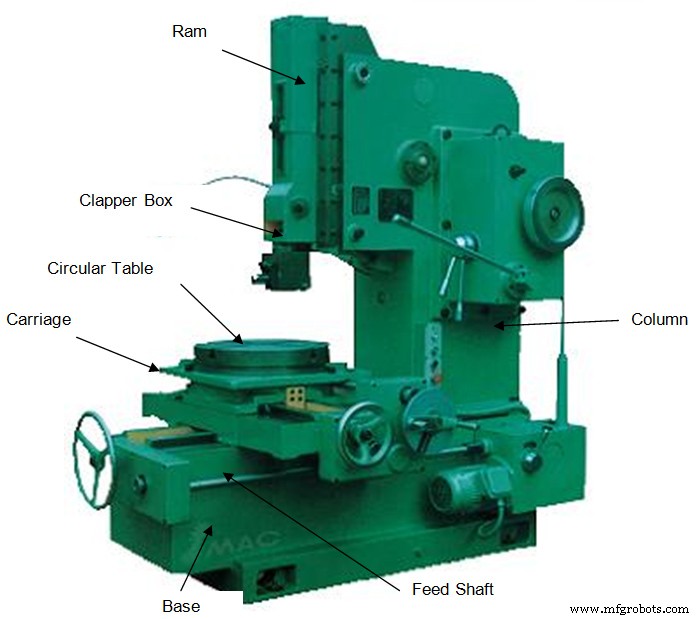

Le mouvement de l'outil dans ce cas est également suggéré par le nom qui est mouvement dans l'axe vertical. Dans ce type de Shaper, la pièce est maintenue sur une telle table qui peut avoir un mouvement transversal, longitudinal et de rotation. Ce type est largement utilisé pour couper des fentes, des rainures, des trous de serrure, etc.

Façonneur de tête mobile :

Ce type de shaper a été développé pour les pièces lourdes et volumineuses qui ne peuvent pas être placées sur la table d'un shaper ordinaire. Dans ce type, le vérin, en plus d'avoir un mouvement alternatif, a également un mouvement transversal pour fournir l'alimentation requise.

Selon la conception de la table :

Formateur standard :

Chaque fois que quelque chose est développé, nous essayons de le garder aussi simple que possible. De même, c'est la conception primitive qui n'a que deux mouvements de la table, c'est-à-dire le mouvement horizontal et le mouvement vertical.

Formateur universel :

Le système ci-dessus n'offre pas beaucoup de flexibilité dans l'usinage, donc pour augmenter la flexibilité autre que deux mouvements verticaux et horizontaux, une table à deux positions supplémentaires est définie dans ce type. Les deux autres mouvements sont, le premier est le mouvement de pivotement autour d'un axe parallèle aux voies de vérin et le second est que la partie supérieure de la table peut être inclinée autour d'un axe perpendiculaire au premier mouvement expliqué dans ce titre. C'est la raison pour laquelle il est connu sous le nom de Shaper universel, car il peut également générer des surfaces complexes.

Selon le coup de coupe :

Type de poussée :

Ce sont les types de Shaper les plus largement et couramment utilisés. Dans ce type, le vérin s'éloigne de la colonne et pousse donc la pièce à usiner pour le processus d'enlèvement de métal, c'est pourquoi il est connu sous le nom de type push de Shaper.

Type de dessin :

C'est la contrepartie des moyens de type poussoir assurant la coupe en course de bras inverse. Cela fonctionne exactement à l'opposé du type à poussée, c'est-à-dire que le processus d'enlèvement de métal se fait en déplaçant le vérin vers la colonne. En raison de ce mouvement du vérin, la pièce à usiner subit la force dans la direction de la colonne de la pièce à usiner, ce qui aide à réduire la charge de la colonne et du roulement et évite ainsi la déviation de l'outil.

Ce sont les bases de différents types de machines de mise en forme. Si vous avez des questions concernant cet article, demandez en commentant. Si vous aimez cet article, n’oubliez pas de le partager sur les réseaux sociaux. Abonnez-vous à notre site Web pour plus d'articles informatifs. Merci de l'avoir lu.
