Le verre intelligent parlant pour les aveugles

Outils et machines nécessaires

	Fer à souder (générique)
	Pince

Applications et services en ligne

Arduino IDE

À propos de ce projet

Présentation

Il existe de nombreux accessoires intelligents tels que des lunettes intelligentes, des montres intelligentes, etc. disponibles sur le marché. Mais tous sont construits pour nous. Il y a un manque important de technologie pour aider les personnes à mobilité réduite. Je voulais construire quelque chose qui soit utile pour les personnes malvoyantes. J'ai donc conçu un verre intelligent à faible coût qui peut être utilisé pour aider les malvoyants.

Ce projet utilise quelques capteurs de distance à ultrasons, un Arduino Pro Mini, un module de lecteur MP3 et des moteurs de vibration.

Le circuit imprimé utilisé dans ce projet est conçu sous la forme d'une lunette pouvant être portée par une personne malvoyante. Un Arduino monté sur les lunettes détectera l'obstacle à l'aide des capteurs et avertira l'utilisateur via des écouteurs et des moteurs de vibration.

Flasher le Pro Mini

• Connectez le Pro Mini à l'ordinateur à l'aide d'un câble FTDI.
• Sélectionnez le port COM approprié.
• Sélectionnez "Arduino Pro ou Pro Mini".
• Cliquez sur Importer

Assemblage du PCB

• Soudez d'abord les composants comme l'Arduino, le lecteur DF, la prise audio, les commutateurs à glissière au PCB.

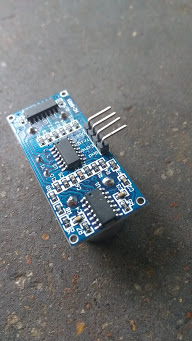

• Nous ne pouvons pas souder directement le module HC-SR04 disponible sur le marché. quelques modifications doivent être apportées.

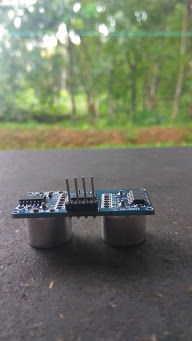

• Redressez l'embase mâle à l'aide d'une pince ou dessoudez les embases à 90° et soudez les embases normales.

• Ajoutez du ruban isolant à l'arrière du HC-SR04 pour éviter les courts-circuits.
• Insérez le HC-SR04 dans les pastilles de soudure désignées. maintenez le HC-SR04 gauche et droit en biais et appliquez de la soudure.
• Souder le reste des composants tels que le câble d'alimentation, les interrupteurs à glissière, les moteurs de vibration, etc.

Si vous réalisez le projet sans PCB, veuillez vous référer au schéma de circuit ci-joint.

Dans les schémas, j'ai accidentellement permuté les broches 8 et 9. Désolé pour l'erreur,

La connexion correcte est

• Rx de DF Player => PIN 9 d'Arduino.
• Tx de DF Player => Broche 8 d'Arduino.

Corrigez-le si vous n'utilisez pas le PCB, je n'ai plus le fichier fritzing avec moi.

Plus de détails sur le projet circuit reefer easyEDA :ici

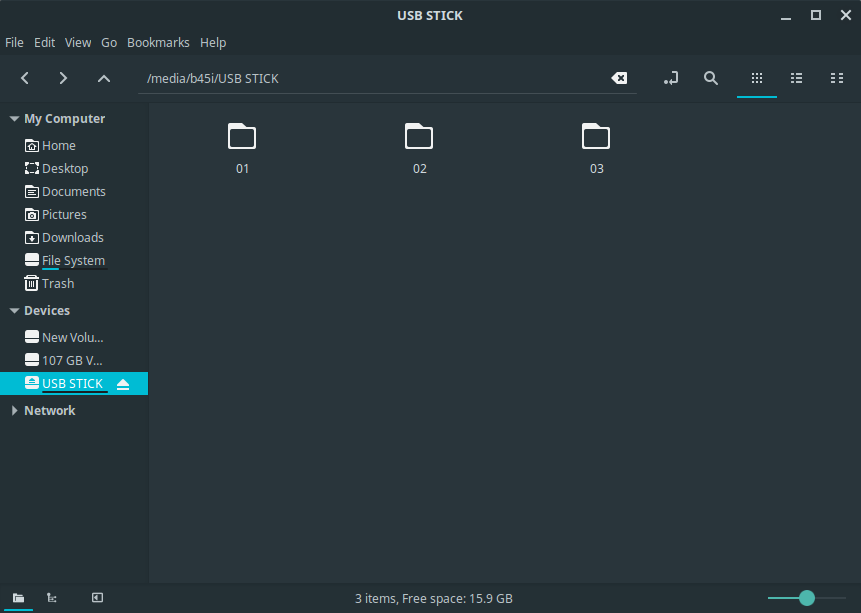

Copie de fichiers audio sur la carte SD

Copiez le contenu du dossier Fichiers audio à la racine de la carte SD.

Ceci est ma participation au concours de conception de PCB PCBWAY. Si vous aimez ce projet, pensez à voter pour ma contribution :https://www.pcbway.com/project/shareproject/Talking_Smart_Glass_For_Blind.html

Projet EasyEDA :https://easyeda.com/B45i/Blind_glass-c2decaaea6f84508a28f646ed3dcc5dc

Code

Parler du verre intelligent pour les aveugles

Schémas
