Pilote LED DIY :Pourquoi en avez-vous besoin et comment le fabriquer

Pilote LED

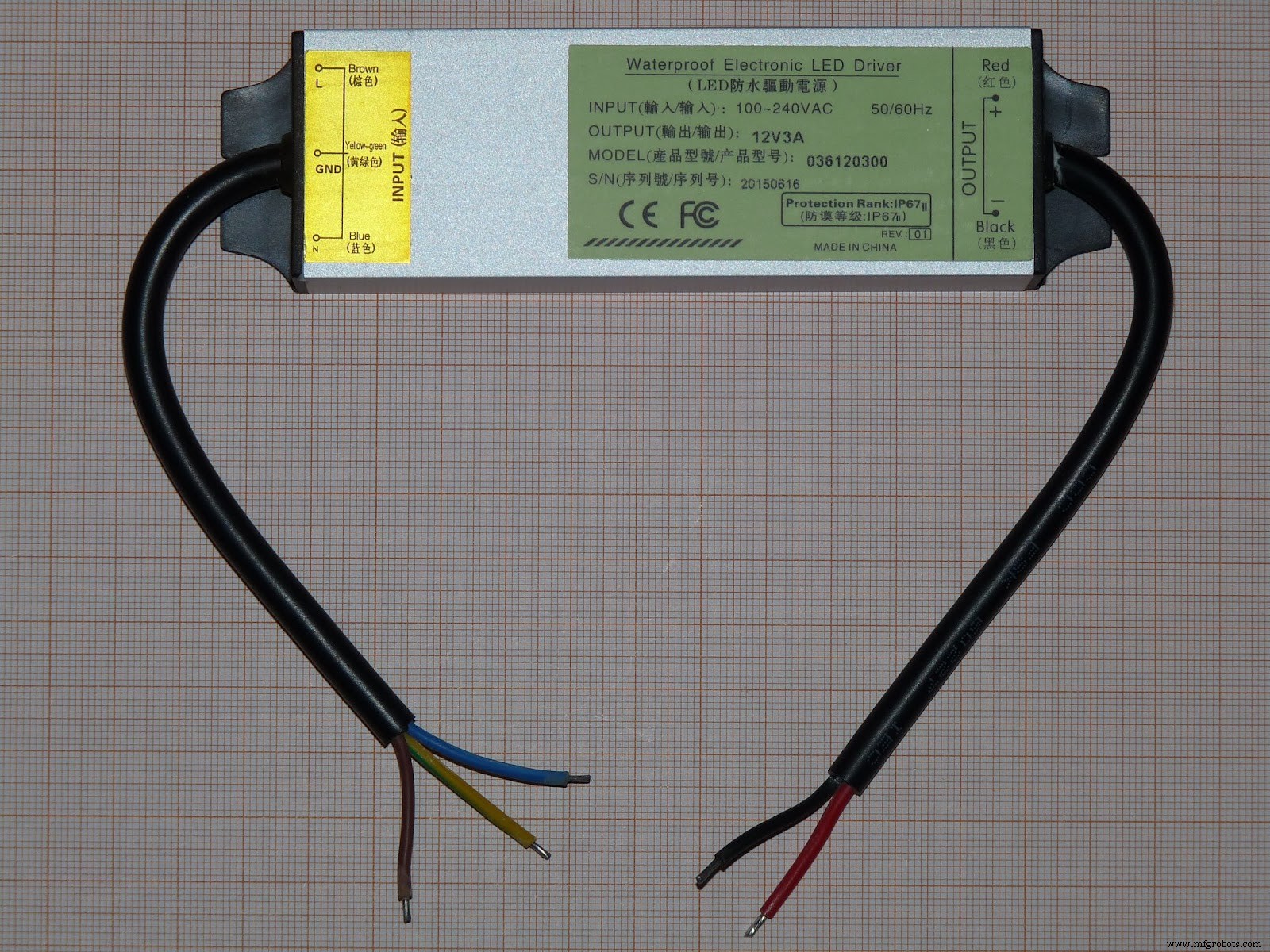

Source ; Wikimedia Commons

Est-il nécessaire d'avoir un Driver LED DIY ? Eh bien, la réponse à cette question dépend de vos besoins. Mais vous avez besoin de cet appareil si vous souhaitez corriger le courant continu, une tension plus élevée, une tension d'entrée maximale ou une tension alternative à basse tension.

De plus, vous avez besoin d'un pilote de LED si vous souhaitez protéger vos LED d'alimentation contre l'instabilité actuelle du lecteur. Sans aucun doute, vous pouvez créer un pilote de LED DIY. Mais il est essentiel de toujours tenir compte de la compatibilité. Et c'est parce qu'un pilote incompatible peut endommager vos composants ou provoquer une panne.

Comment s'y prendre ? Cet article approfondira le pilote LED, les éléments à prendre en compte avant d'en créer un, les étapes détaillées pour construire le projet, etc.

Commençons !

Qu'est-ce qu'un pilote de LED ?

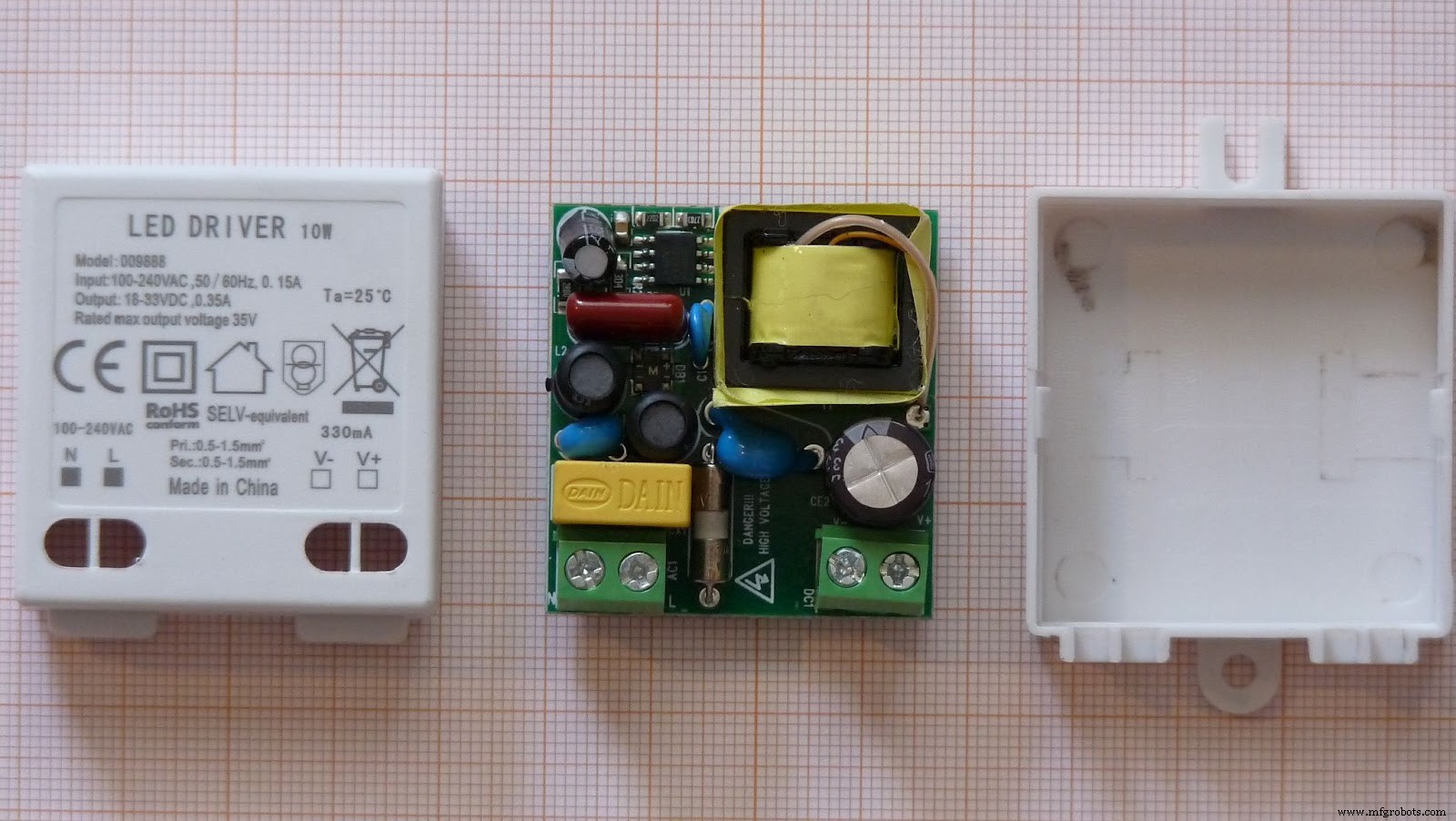

Pilote LED 10 Watts

Source :Wikimedia Commons

Le pilote LED est un dispositif qui pilote le convertisseur de tension LED en régulant l'alimentation à un courant de tension précis. La plupart du temps, le pilote de courant LED se compose de l'entrée suivante :

• CA à fréquence industrielle haute tension
• CA basse tension
• CA haute fréquence
• CC basse tension
• CC haute tension

De plus, la sortie de cet appareil est fournie avec une source de courant constant qui modifie la tension de commande lorsque la tension aérienne directe de la LED à une chute de 24 V change.

Cela dit, les principaux composants de l'alimentation LED incluent :

• MOSFET (composant de commutation)

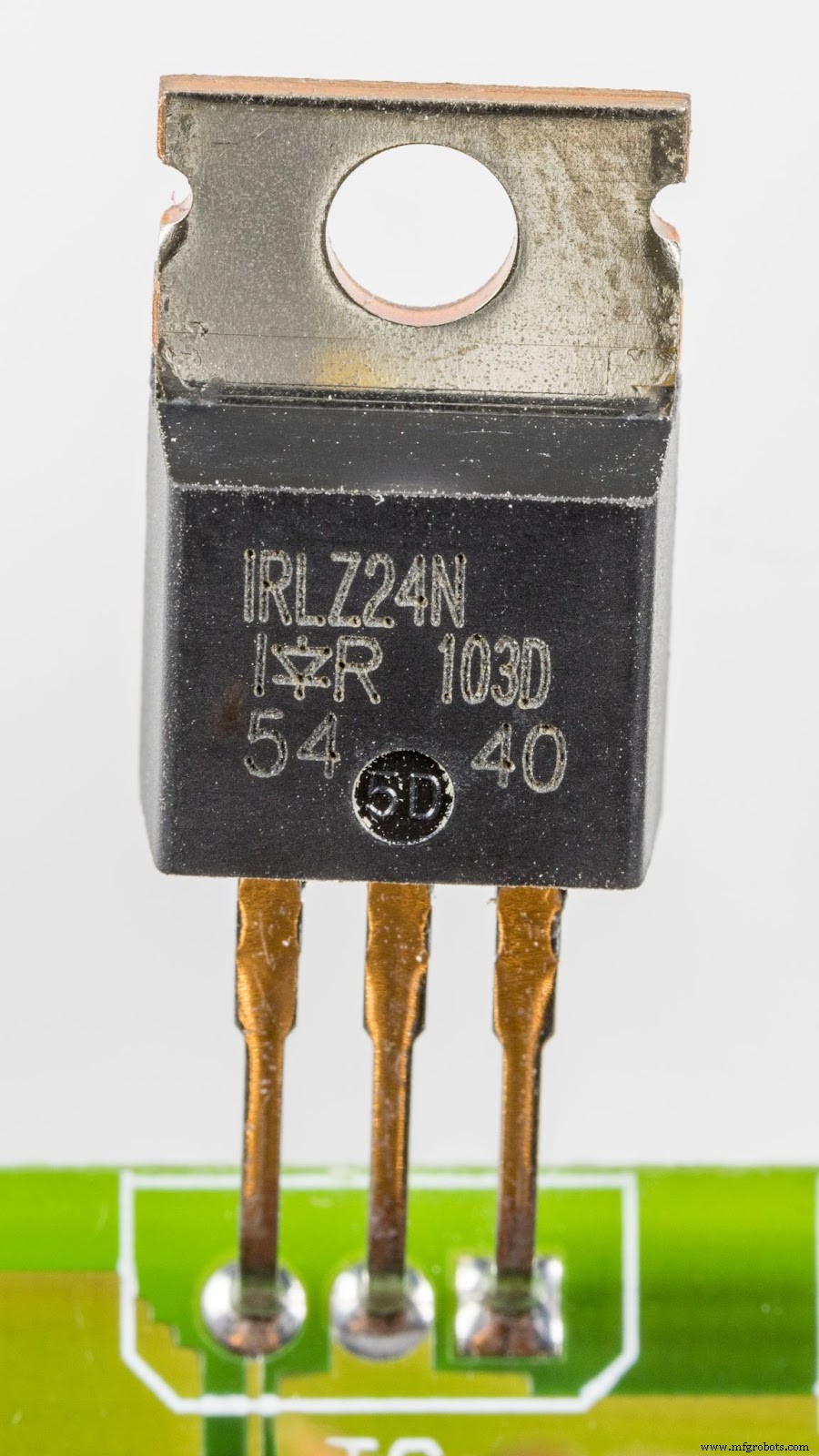

Commutateur Mosfet

Source :Wikiwand

• Filtre de sortie
• Inductance

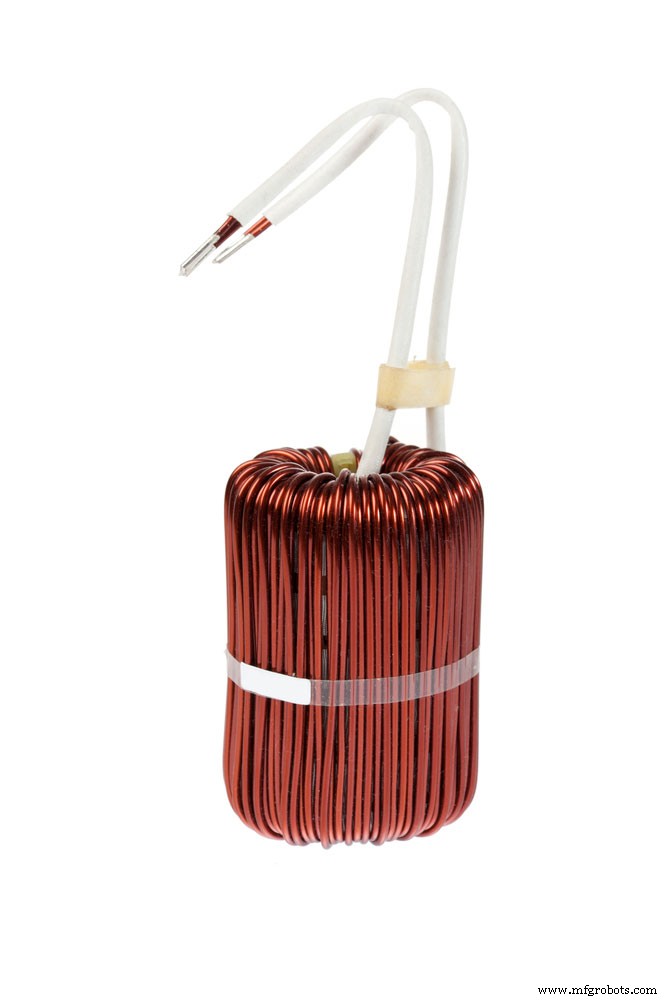

Gros plan d'une grande inductance de puissance

• Périphérique de filtre d'entrée
• Changer de contrôleur
• Résistance de rétroaction

De plus, en fonction des besoins des différents événements, vous devez disposer d'une protection contre les circuits ouverts LED, d'un circuit de protection contre les surtensions d'entrée, d'une protection contre les surintensités, d'un circuit de protection contre les sous-tensions d'entrée, d'une tension de base, etc.

Qu'est-ce qu'un circuit de pilote de LED ? Il fait référence à un appareil électrique avec un mode polarisé qui contrôle la puissance d'une chaîne de LED.

Et il répond lorsque les besoins d'un circuit LED, de LED watt ou de LED haute puissance changent en offrant une quantité constante de puissance à la LED lorsque les propriétés électriques s'adaptent à la température.

Quels sont les types de pilotes LED ?

La conception de chaque pilote permet de faire fonctionner les LED avec des besoins électriques spéciaux, une alimentation électrique massive, etc. Ainsi, il n'y a pas de gaspillage d'énergie, et c'est pourquoi vous devez prendre note des exigences de votre ancien pilote avant de le remplacer. Cela dit, voici les types de pilotes LED :

Tension constante

Ce pilote est idéal pour contrôler les LED qui nécessitent une tension de sortie minimale fixe ainsi qu'un courant de sortie maximal. Cela dit, des pilotes internes à courant constant, des résistances simples ou une résistance variable dans la LED aident à maintenir la limite de courant dans le module LED.

Ainsi, les LED ont besoin d'environ 12V ou 24V DC (courant stable).

Courant constant

D'autre part, ce pilote aide à contrôler les LED qui nécessitent un courant de sortie fixe avec d'excellents avantages à côté d'une gamme de tensions (sortie). Par conséquent, l'appareil n'aura qu'un seul courant de sortie spécifié (mA ou A) avec différentes tensions, basées sur la puissance de la LED.

Pilote LED AC

Le pilote de LED AC est un appareil qui ne peut techniquement pas faire fonctionner des ampoules à incandescence ou des halogènes basse tension. C'est-à-dire que l'appareil n'a pas de transformateurs de charge minimum. Et les LED ne fonctionnent pas avec les transformateurs conventionnels car ils ne reconnaissent pas la faible puissance d'une LED.

En d'autres termes, les transformateurs ordinaires n'enregistrent pas les LED comme des ampoules filaires. Et c'est parce que les LED ont une charge électrique infime. Par conséquent, vous pouvez utiliser ce pilote avec des ampoules et un pilote interne qui change le courant alternatif en courant continu.

Après tout, le travail du conducteur consiste à enregistrer la faible puissance d'une LED et à la réduire en fonction des besoins en tension de l'ampoule (alimentation 12 VDC ou 24 V).

Éléments à considérer avant de fabriquer un pilote de LED

Avant de construire un pilote LED DIY, il est essentiel de prendre note des facteurs suivants :

• Simplicité de conception
• Isolation
• Coût
• Tension (tension de chaîne de LED de sortie fixe et plage de tension d'entrée)
• Nombre de composants
• Coût
• Correction du facteur de puissance (uniquement pour les pilotes AC/DC)
• Taille du circuit

Comment fabriquez-vous un circuit de pilote de LED ?

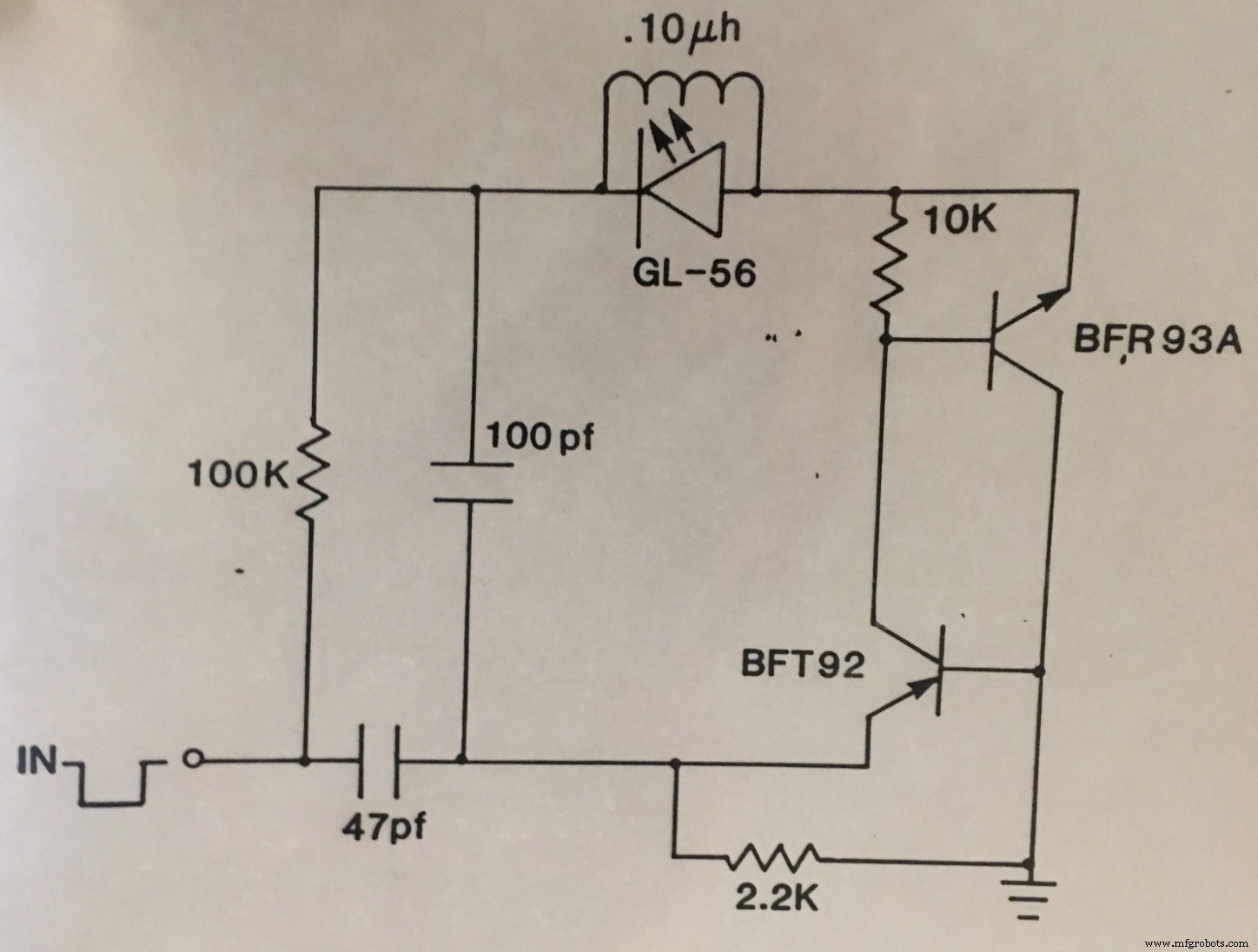

Circuit de pilote de LED

Source :Wikimedia Commons

L'idée derrière ce circuit de pilote de LED est de montrer que vous avez suffisamment de courant pour piloter la LED. Dans cet esprit, voici une liste des éléments dont vous avez besoin pour ce projet :

• Diode Zener 4,7 V (1N4732A)(1/4 watt)
• Résistance 390KW (1/4 Watt)
• LED 5 mm (rouge diffus)
• Redresseur en pont (W10M)
• Condensateur polarisé 25 V/47 mF
• Résistance 10W (1/4 Watt)
• Condensateur polarisé 47mF / 25V
• Condensateur à film polyester 2,2 mF (225J - 400V)
• Résistance 22 KW (5 watts)
• Condensateur polarisé 4,7 mF / 400 V
• Résistance 10KW (1/4 Watt)

Principe derrière le circuit de pilote de LED 230 V

Le principe de fonctionnement de cet appareil est de transformer moins d'alimentation. De plus, le condensateur CA (classé X) fournit une quantité de courant appropriée en réduisant l'alimentation. Il existe également une connexion ligne à ligne de condensateurs conçus pour la haute tension.

Ainsi, la tension alternative aide à corriger et à réguler d'autres parties des circuits tandis que le condensateur classé X ne diminue que le courant. De plus, le pont redresseur transforme le courant continu haute tension et faible courant en courant continu haute tension.

Ensuite, la diode Zener aide à convertir le courant continu haute tension en courant continu basse tension. Et la LED reçoit la basse tension et le faible courant continu.

Étapes de conception du circuit de commande de LED

1. Procurez-vous votre condensateur classé X (2,2 mF / 400 V) et reliez-le à l'alimentation principale. Pendant que vous y êtes, assurez-vous que votre tension d'alimentation est inférieure à votre condensateur. Par exemple, nous avons utilisé un courant alternatif de 230 V avec un condensateur de 400 V.

2. Connectez votre 390KW en parallèle. De plus, il est essentiel de s'assurer que votre connexion avec le condensateur permet la décharge lorsque vous arrêtez l'alimentation. De plus, il serait utile d'avoir un fusible (résistance de 10 W) entre l'alimentation et le pont redresseur.

3. Utilisez votre W10M pour obtenir un pont redresseur à onde entière pouvant prendre jusqu'à 1,5 A de courant. Ensuite, utilisez votre condensateur polarisé 4.7mF / 400V pour filtrer la sortie du redresseur.

4. Dans cette étape, vous devez limiter le courant en connectant la résistance en série 22KW (5W). Et utilisez votre diode Zener 4,7 V (1N4732A) pour contrôler la sortie CC du pont redresseur. Ensuite, le condensateur 47mF / 25V filtrera la sortie et l'enverra à la LED.

Derniers mots

À présent, vous conviendrez que vous avez besoin de pilotes LED car ils économisent de l'énergie, conservent leur fonction et vous permettent d'économiser de l'argent à long terme. Et créer un pilote LED DIY est un projet amusant à faire tant que vous avez un objectif en tête et que vous travaillez avec des matériaux appropriés.

Que pensez-vous des drivers LED ? Avez-vous construit le circuit de pilote de LED ? N'hésitez pas à nous contacter.
