11 conseils pour un circuit imprimé personnalisé basé sur 10 ans d'expérience

Besoins de PCB personnalisés partout aujourd'hui. Que ce soit un smartphone ou un ordinateur portable, vous en trouverez un. La plupart des industries en ont également besoin pour leur flux de travail.

Cependant, l'achat de PCB peut être un processus compliqué et nécessite généralement des heures de recherche. Notre longue expérience de 10 ans dans ce domaine est utile ici. N'oubliez pas que l'achat de PCB ne dépend pas uniquement du coût. Avant de conclure l'accord, vous devez tenir compte des nombreux facteurs indiqués ci-dessous. Pour vous assurer de tirer le meilleur parti de toute offre de PCB, nous vous dirons ce qu'il faut garder à l'esprit lors de l'achat.

A-t-il mis en place les bons processus ?

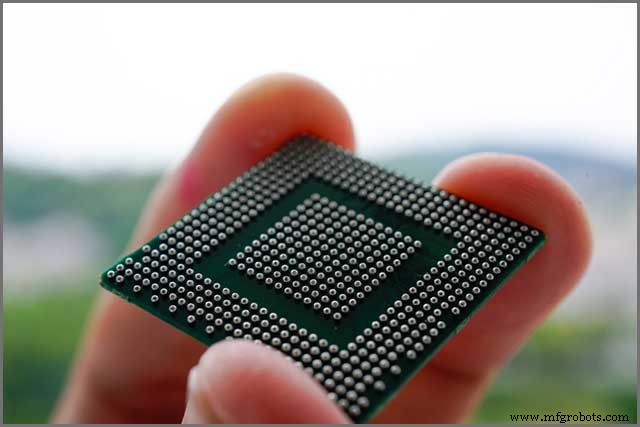

Tout d'abord, assurez-vous que l'entreprise est capable de produire votre modèle de PCB requis. Par exemple, si votre carte dispose d'un Ball Grid Array (BGA), assurez-vous qu'elle offre un assemblage BGA. De plus, il devrait également avoir une capacité de reprise. Les connexions de montage en surface classiques disposent généralement les broches sur le côté. Pendant ce temps, BGA utilise le dessous de l'emballage pour organiser les broches dans un motif de grille.

Prenons l'exemple des types de BGA :

1. Moulded Array Process Ball Grid Array (MAPBGA):

BGA forfait pour les appareils à faible et moyenne performance. Vous le voyez sur les outils qui nécessitent une faible inductance et un montage en surface facile. Il s'agit d'un package très fiable et peu coûteux avec un faible encombrement.

2. Grille à billes en plastique (PBGA ) :

Vous le voyez sur les appareils de moyenne et haute performance. Ces dispositifs nécessitent une faible inductance et un montage en surface facile. Le substrat de ce boîtier à faible coût contient des couches de cuivre. Permet de gérer des niveaux élevés de dissipation de puissance.

3. Matrice de grille à billes en plastique thermiquement améliorée (TEPBGA) :

Le substrat de ce boîtier contient des plans de cuivre complets. Cela lui permet de gérer des niveaux de dissipation de puissance encore plus élevés.

Choisir le bon BGA pour votre produit spécifique et vos exigences d'assemblage est crucial. Cependant, la société ne pourra pas tester BGA uniquement avec des performances électriques. L'inspection aux rayons X est la seule mesure appropriée pour tester le BGA. Cette inspection permet de voir à travers les couches jusqu'au joint ci-dessous. Ainsi, assurez-vous que l'entreprise dispose de l'équipement d'inspection par rayons X pour vérifier l'assemblage.

Ces processus de production peuvent être fournis correctement chez WellPCB. Garantir la qualité et la fonction du produit. Et nous pouvons fournir des suggestions de programmation; vous devez fournir vos idées et vos documents. Heureux de vous aider.

Avez-vous besoin de programmation ?

Vous pourriez avoir besoin de pièces préprogrammées ou de pièces flexibles. Comme il ne permet aucune modification ultérieure des fonctionnalités, vous pouvez également opter pour des en-têtes de programmation dédiés qui permettront des modifications logicielles faciles. Bien sûr, cela a le coût supplémentaire du connecteur. Cependant, c'est toujours un moyen populaire de programmer des appareils.

Vous pouvez également opter pour des broches pogo ou des en-têtes universels selon les exigences de votre PCB. Vous utilisez des broches Pogo pour les circuits imprimés à volume élevé, tandis que ces dernières sont destinées aux circuits imprimés de taille faible à moyenne. Assurez-vous que le fabricant est capable de fournir de telles fonctionnalités de programmation.

Votre PCB personnalisé fonctionnera-t-il comme il se doit ?

Cela dépend de la quantité et de la qualité du soutien que l'entreprise vous offre volontiers. Par exemple, il peut y avoir des erreurs dans la mise en page ou la nomenclature, ou les pièces peuvent ne pas correspondre aux empreintes de la carte. Dans de tels cas, l'entreprise doit examiner la conception de manière experte et signaler ces erreurs. Sinon, vous devrez refaire tout le prototype à partir de zéro. Ce ne sera pas seulement frustrant, mais aussi coûteux et chronophage.

Ainsi, le soutien de l'entreprise est essentiel à chaque étape, qu'il s'agisse du prototypage ou de la production.

Pouvez-vous le personnaliser ?

Choisissez un fabricant qui peut personnaliser le PCB selon vos besoins spécifiques. L'expérience de l'entreprise au sein de l'industrie devient ici cruciale.

1. Avis clients

Assurez-vous de consulter les avis des clients et l'historique des produits de l'entreprise. Cela vous aidera à comprendre la qualité et l'étendue du travail qu'ils font. Veuillez vous assurer qu'ils sont capables de répondre aux besoins uniques de chaque client.

2. Exigences minimales de commande

Assurez-vous qu'ils peuvent répondre à vos exigences minimales de commande. Avec le bon fabricant, vous pouvez obtenir un circuit imprimé à faible coût et à volume élevé. De plus, une attention hautement individualisée peut vous aider à modifier facilement votre prototype.

3. Service client

Un service client dédié et réactif garantit que votre PCB correspond exactement à vos besoins. Le support client est crucial à chaque étape, y compris le prototypage et l'assemblage.

Choisissez un fabricant qui suit et rapporte régulièrement les progrès de votre produit. Ils doivent télécharger les factures, fichiers et documents associés correctement et automatiquement. De plus, ils devraient pouvoir prendre en charge vos formats de fichiers.

PCB personnalisé :choisissez la bonne méthode d'assemblage

Prenez soin de choisir la méthode d'assemblage qui vous convient. Par exemple, vous devez déterminer si vous souhaitez opter pour un assemblage de pistolet à air chaud ou une refusion de bricolage. Il vous aidera à répondre au PCB dont vous avez besoin.

1. Soudage par refusion :Dans cette méthode, vous passez la réunion à travers un four de refusion. Permet de fixer les composants au circuit imprimé. Vous pouvez le faire même sans équipement professionnel et réduire les coûts de montage.

2. Soudure à l'air chaud :vous utilisez cette méthode pour retravailler les circuits imprimés ou pour corriger les erreurs de soudure à bord. Il fait fondre la soudure en soufflant de l'air chaud sur une zone particulière du circuit imprimé.

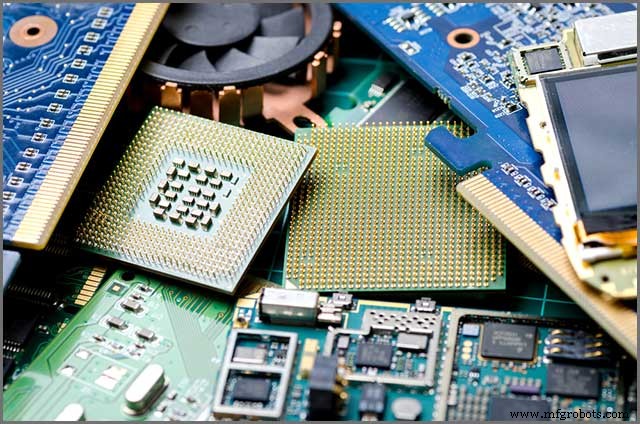

PCB personnalisé :est-ce facile pour l'approvisionnement en composants ?

Cela aiderait si vous aviez des assembleurs de PCB qui peuvent offrir un service d'approvisionnement rapide en composants. Ils doivent livrer les composants dans les délais, sans retard supplémentaire ni frais inutiles.

De plus, les bons composants PCB assureront le bon fonctionnement du dispositif prototype. Sinon, ils pourraient échouer lors de la phase de test elle-même.

Choisissez un fabricant qui a un délai d'exécution rapide et des composants PCB de haute qualité.

PCB personnalisé – Qu'en est-il de la certification et des normes de qualité ?

La qualité du produit est cruciale à toutes les étapes, notamment dans le prototype et la conception. Même la moindre erreur dans la conception ou l'assemblage peut entraîner l'échec de l'ensemble du projet.

Le PCB que vous commandez doit être conforme aux exigences réglementaires de sécurité. De plus, il doit également suivre UL (Underwriters Laboratories). UL est l'agence de certification la plus établie pour la sécurité des produits. Il teste les performances et certifie une large gamme de conceptions et de matériaux PCB. Si votre circuit imprimé porte le logo UL, vous pouvez être assuré qu'il est à l'abri des risques électriques tels que le feu et les chocs.

Le produit doit également être conforme au système de gestion de la qualité ISO.

PCB personnalisé – Choisissez le bon alliage de soudure

Lorsqu'il s'agit de votre assemblage de PCB, le choix du bon alliage de soudure est crucial.

Vous trouverez trois types de soudures en fonction de sa température de fusion :

1. Soudures à base de plomb :

Ces soudures ont une combinaison d'étain et de plomb. Alors qu'elles étaient répandues dans le passé, les soudures à base de plomb perdent de leur popularité aujourd'hui. En raison des effets dangereux, il pose à la fois sur la santé et l'environnement.

2. Soudures sans plomb :

Une réponse à la soudure à base de plomb, les soudures sans plomb sont largement recommandées. Cependant, leur point de fusion plus élevé rend leur travail relativement difficile.

3. Brasures en alliage d'argent :

Ces soudures peuvent ou non contenir du plomb et sont relativement plus chères.

Sélectionnez la soudure la mieux adaptée à la plage de température et aux applications de votre projet. Pour cela, l'entreprise doit fournir les détails de la soudure et montrer sa certification. Le type de soudage que vous utilisez affectera divers facteurs de la nomenclature (BOM) d'un assemblage de PCB. Y compris la fiabilité, la précision et l'exécution de la conférence. De plus, cela aura un impact significatif sur la rentabilité de votre opération globale.

PCB personnalisé – Comment trouver un PCB à faible coût ?

Choisissez un fabricant qui utilise des équipements automatisés pour la production. Avec elle, le coût de production va baisser. Réduira automatiquement le prix de vente des produits. En même temps, cela augmente également la précision et l'efficacité des produits.

Cependant, le prix du PCB dépend également de sa qualité et de sa conception. Changer le matériau de base ou le matériau du masque de soudure peut réduire le coût des PCB. Ainsi, il n'est pas toujours judicieux de choisir le PCB uniquement en fonction de son prix. Avant d'acheter le bon PCB, assurez-vous de valider sa qualité par rapport au coût.

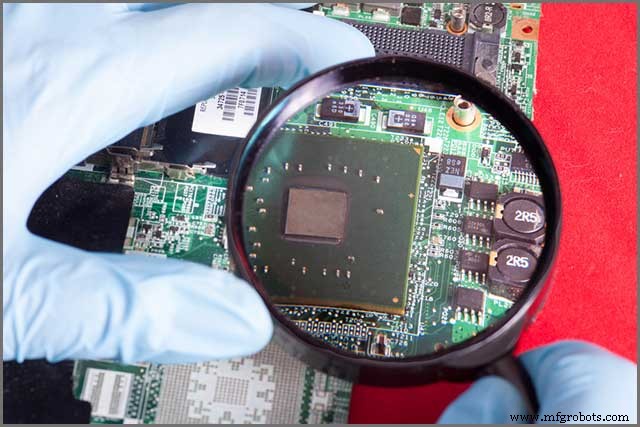

PCB personnalisé – Vérifiez la qualité du fabricant de PC

La qualité de la fabrication des PCB a un impact profond sur ses performances et sa durabilité. Par conséquent, assurez-vous de la qualité du fabricant de PC avant de l'acheter. Le produit du fournisseur doit répondre aux normes établies de l'industrie. De plus, ils doivent également tester rigoureusement le produit avant de vous l'expédier. Choisissez un fabricant qui maintient des règles strictes et une attitude scientifique dans la production.

PCB personnalisé – Enfin, est-il facile d'obtenir un devis ?

Voyez à quel point l'entreprise est transparente et quelle stratégie elle utilise. Vérifiez si l'entreprise fournit des devis en ligne instantanés et une fabrication rapide. Ce n'est pas seulement un gain de temps, mais cela montre également la transparence de la structure des prix. Le fabricant doit vous impliquer à toutes les étapes, du prototype à la livraison.

Conclusion

Avec vos idées et vos documents, nous pouvons vous aider à revoir la conception de votre circuit imprimé comme vous le souhaitez. Nos experts effectueront différents tests pour déterminer ce qui fonctionne le mieux. Ensuite, nous vous informons des résultats.

De la conception et de la production à la livraison, chaque facteur a un impact sur la qualité de votre PCB. Par conséquent, examinez attentivement les facteurs ci-dessus pour vous assurer de tirer le meilleur parti de votre contrat PCB.
