15 erreurs courantes lors de la conception d'une disposition de PCB personnalisée

Concevoir une disposition de PCB personnalisée pour vos projets électroniques complexes vient souvent avec des défis. Une simple erreur, aussi mineure soit-elle, entraînera un dysfonctionnement de votre projet. Ces erreurs courantes dans la conception de PCB dès le début augmenteront également les coûts de fabrication de PCB personnalisés.

Cet article explique 15 erreurs courantes que vous devez connaître et éviter lors de la conception d'un PCB personnalisé. Ne vous inquiétez pas, même si vous êtes un nouveau venu, car même les ingénieurs expérimentés peuvent également commettre ces erreurs. Les éviter signifie un produit de haute qualité, un coût de production de PCB personnalisé réduit, aucun retard de fabrication et aucune exigence de reprise. Alors, commençons.

Ne pas tenir compte des outils de conception de PCB disponibles

Les concepteurs ne tiennent généralement pas compte de tous les outils de conception de PCB personnalisés disponibles et faciles à utiliser. C'est une erreur critique car de nombreux outils de conception sont là pour répondre aux divers besoins et exigences de flexibilité des PCB. Vous pouvez utiliser un logiciel de conception de PCB personnalisé pour des tâches telles que la numérisation des erreurs de conception, le placement des composants et le développement de prototypes. Ce logiciel est assez bon marché, basé sur le Web ou même librement accessible.

Traces étroites à courant élevé

Des largeurs étroites de traces de PCB ne suffiraient pas si votre projet devait faire face à des courants plus importants que quelques centaines de milliampères. Gardez à l'esprit que la piste PCB de la couche externe peut transporter un courant plus élevé que la preuve de la couche interne de la même épaisseur. La raison étant que le premier a plus de dissipation de chaleur et de circulation d'air.

De nombreux fabricants de circuits imprimés personnalisés vous donneront le choix entre des poids de cuivre allant de 0,5 oz/pied carré à 2,5 oz/pied carré. Nous vous recommandons d'utiliser un calculateur de largeur de trace pour calculer sa capacité de transport de courant.

Placement inapproprié des condensateurs de découplage

Les condensateurs de découplage dans une conception de PCB personnalisée servent les broches qui nécessitent une tension stable et propre. Vous pouvez les placer près des broches pour une énergie suffisante et calme. En outre, la piste d'alimentation du rail d'alimentation se connecte également au boulon via le condensateur de découplage. Vous pouvez également placer une inductance en série pour créer un filtre passe-bas afin de supprimer tout bruit d'entrée.

Pas d'optimisation de la disposition des régulateurs à découpage

Dans les conceptions de circuits imprimés électroniques personnalisés, les régulateurs de tension sont de deux types :les régulateurs linéaires et à découpage. Les régulateurs linéaires sont faciles à mettre en place, bon marché mais peuvent gaspiller beaucoup d'énergie électrique. Cependant, les régulateurs à découpage, bien que complexes, sont assez efficaces car ils consomment très peu d'énergie. Vous obtiendrez une plus longue durée de vie de la batterie avec eux. Il est donc essentiel de suivre les directives de la fiche technique lors de la conception de leur circuit imprimé.

Erreurs lors du dessin des modèles d'atterrissage

Le logiciel de conception de circuits imprimés personnalisés fournit des bibliothèques pour les composants qui comprennent leur modèle d'atterrissage de circuit imprimé et leur symbole schématique. Il n'y aura aucun problème si vous n'utilisez que les composants de la bibliothèque. Mais vous devrez dessiner manuellement le modèle d'atterrissage et le symbole schématique d'une pièce qui n'est pas déjà là. Par conséquent, vous devez être prudent car même si l'espacement pad-to-pad ne s'écarte que d'un millimètre, il y aura des problèmes de soudure et d'alignement.

Vias enterrés ou aveugles non manufacturables

Nous vous recommandons de ne pas utiliser de vias aveugles ou enterrés pour le prototypage de PCB si vous avez un budget limité. Les vias traversants traversent toutes les couches de PCB, et ils augmentent sûrement la taille du PCB. Cependant, ils sont peu coûteux par rapport aux vias enterrés ou aveugles. Un système embarqué établit une connexion électrique avec deux couches internes, et un via aveugle relie une couche interne et externe.

Il convient de mentionner que ce n'est pas aussi facile qu'il y paraît. Vous devez conserver les contraintes de conception liées à l'empilement des couches lors de la conception de la disposition de PCB personnalisée.

Dispositions d'antenne incorrectes

Les dispositions de circuits imprimés personnalisées d'antenne sont très importantes pour les projets électroniques utilisant la technologie sans fil. Même les ingénieurs électriciens le dessinent parfois de manière incorrecte. Vous devrez peut-être faire correspondre l'impédance complexe de l'antenne et de l'émetteur-récepteur pour une transmission de puissance maximale. Donc, à cette fin, une ligne de transmission appropriée est nécessaire.

Pour la plupart des antennes, une ligne de transmission avec une impédance de 50 ohms est suffisante pour une transmission de puissance maximale. Vous pouvez connaître les proportions de la ligne de transmission en utilisant des calculatrices en ligne gratuites telles que AppCAD. Vous pouvez également mettre un réseau pi LC entre l'émetteur-récepteur et l'antenne pour affiner l'impédance de l'antenne.

Traces longs à grande vitesse

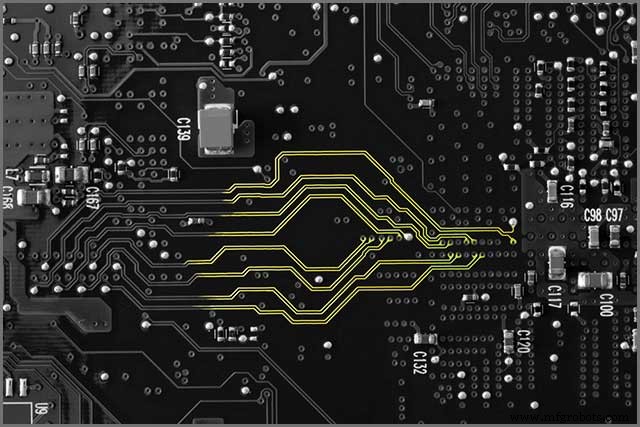

Les signaux à grande vitesse doivent adopter le chemin disponible le plus droit et le plus court. Cela aiderait si vous dirigez des cristaux haute fréquence tout en concevant correctement le PCB personnalisé. De nombreuses conceptions de circuits imprimés basées sur des microcontrôleurs n'ont besoin que de quelques signaux à haute vitesse. Néanmoins, si votre projet dispose d'un microprocesseur à haute vitesse, d'un bus d'adresses et de données externes, vous devez être vigilant.

Ne pas obtenir de deuxième avis

Les ingénieurs travaillent souvent dans des délais serrés et sont absorbés par l'obtention du résultat pour la production de PCB personnalisés. Entraîne des erreurs de conception de PCB personnalisées. Par conséquent, il est préférable de faire examiner la conception de votre circuit imprimé par un autre ingénieur afin d'éviter des coûts élevés lors des étapes ultérieures de production de circuits imprimés personnalisés. La règle est simple :les erreurs deviennent plus coûteuses si vous les détectez ultérieurement.

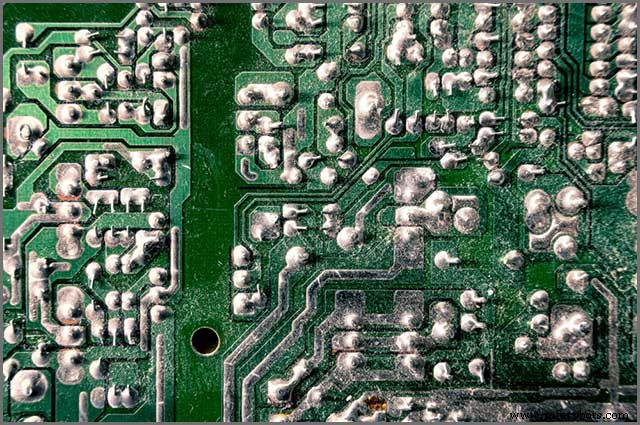

Gros Slithers

Les slithers sont des morceaux de cuivre qui restent non dissous pendant le processus de gravure chimique. Il peut sembler que ceux-ci adhèrent au PCB et à l'apparence de fabrication du PCB personnalisé, ce qui provoquera également des courts-circuits. Ainsi, il serait utile de vous assurer que la largeur minimale de cuivre est supérieure à l'exigence d'un fabricant de PCB personnalisé. De cette façon, les glissements diminueront et votre PCB fonctionnera correctement.

Conceptions de PCB personnalisées complexes

Les fabricants de PCB personnalisés peuvent produire des PCB de manière plus efficace et économique s'ils connaissent leur fonctionnement fondamental. Mais, si la conception est sophistiquée, elle peut créer des problèmes tels qu'un schéma déséquilibré. Par conséquent, vous devez faire de votre mieux pour simplifier vos conceptions de PCB personnalisées afin d'éviter toute erreur de conception. De plus, cela augmentera l'efficacité de votre conception.

Utilisation de composants incorrects ou de méthodes de disposition de PCB personnalisées

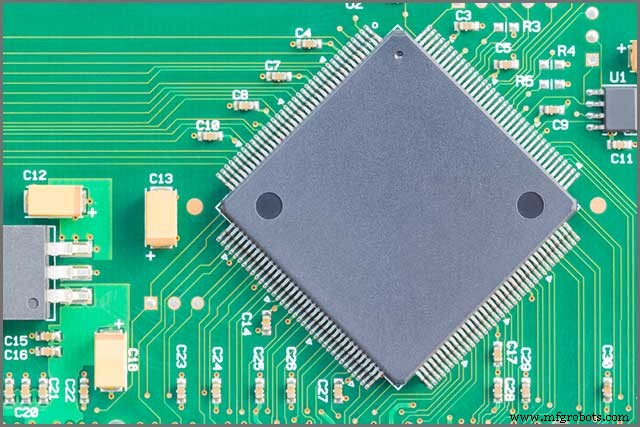

Le besoin de l'heure est de concevoir des configurations de PCB personnalisées complexes en utilisant des composants plus petits et des empreintes réduites. À ces fins, les concepteurs utilisent des boîtiers de réseaux à billes et des dispositifs intégrés sur les couches internes du PCB. Cela aide à faire progresser les performances du projet et permet de retravailler s'il y a des erreurs.

Vous devez sélectionner la méthode de disposition correcte pour les composants avec un pas plus petit et un nombre de broches plus élevé. Faire cela au stade de la conception vous permettra d'économiser vos coûts de production de PCB personnalisés. De plus, si vous envisagez d'utiliser un composant de remplacement, assurez-vous de vérifier que ses caractéristiques de performance correspondent à l'original afin de ne pas avoir à jeter la conception de PCB personnalisée dans les étapes ultérieures.

Mise en page de PCB personnalisée - Oublier d'enregistrer tous les fichiers de conception de PCB

Sauvegardez toujours vos fichiers de conception de PCB personnalisés. Les fichiers peuvent être perdus si votre logiciel commence à ne pas répondre, alors n'attendez pas pour les enregistrer jusqu'à ce que toute la conception soit terminée. Vous devriez au moins stocker les fichiers difficiles à récupérer. La plupart des fabricants de PCB personnalisés fournissent des sauvegardes quotidiennes, mais les petites entreprises peuvent ne pas offrir de telles installations. De plus, cela ne sera pas possible si vous travaillez individuellement depuis votre domicile.

Avec l'avènement des services "Cloud" de nos jours, aucune excuse n'est là pour sauvegarder en toute sécurité les fichiers de conception de PCB. Si vous envisagez de produire en série votre produit ou si vous souhaitez le commercialiser, cela garantira également que votre conception de PCB personnalisée est à l'abri des incendies, des contrefaçons, des menaces, des logiciels malveillants et d'autres catastrophes technologiques.

Ne pas consulter tôt les fabricants de PCB personnalisés

Les fabricants de PCB personnalisés suivent généralement leurs processus de production enregistrés qui augmentent l'efficacité de leur personnel et de leur équipement. Si vous ne vous souciez pas de leurs méthodes de fabrication, le coût de votre projet peut augmenter ou des retards de fabrication. Vous perdrez également votre temps car vous devrez contacter un autre fabricant de PCB personnalisé. En outre, vous devrez peut-être reconcevoir la disposition personnalisée du circuit imprimé en fonction des spécifications du fabricant.

Disposition de PCB personnalisée - Aucun test de PCB personnalisé

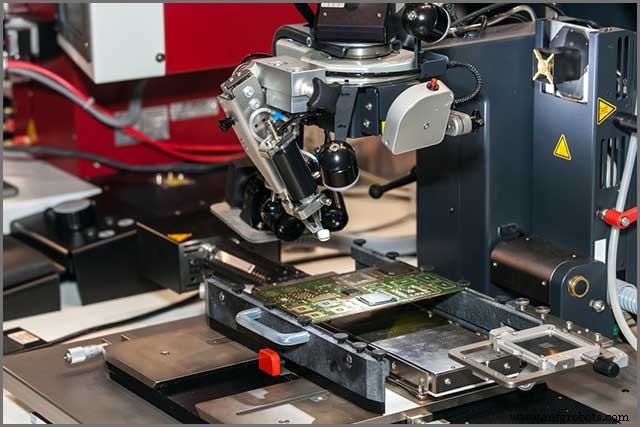

Une fois que vous avez créé les prototypes de PCB personnalisés, vous devez les inspecter minutieusement. Il convient de s'assurer que les exigences opérationnelles initiales de la conception sont remplies. De plus, vous pouvez également tester les conditions environnementales qui peuvent affecter la stabilité ou la fiabilité du PCB. C'est pour assurer un fonctionnement à grande échelle de votre PCB personnalisé. Si vous ne le faites pas, votre prototype de circuit imprimé personnalisé peut échouer lorsqu'il sera finalement lancé sur le marché.

Résumé

Par conséquent, il existe 15 problèmes de conception de PCB personnalisés que vous devez faire particulièrement attention à éviter. Nous pouvons vous assurer que vous pouvez principalement éviter les problèmes de fabrication qui peuvent survenir si vous le faites. Nous, WellPCB, examinerons également attentivement vos conceptions lorsqu'elles seront reçues. Vous pouvez nous contacter aujourd'hui si vous avez besoin d'aide. Alors, qu'attendez-vous ?
