Tutoriel de conception de circuits imprimés Pulsonix

Bien que Pulsonix soit un outil de conception de PCB sophistiqué, il a également été conçu pour être facile à utiliser. Il a été créé autour de l'interface utilisateur graphique de style Microsoft Windows pour fournir un environnement d'exploitation familier.

Lancement de Pulsonix

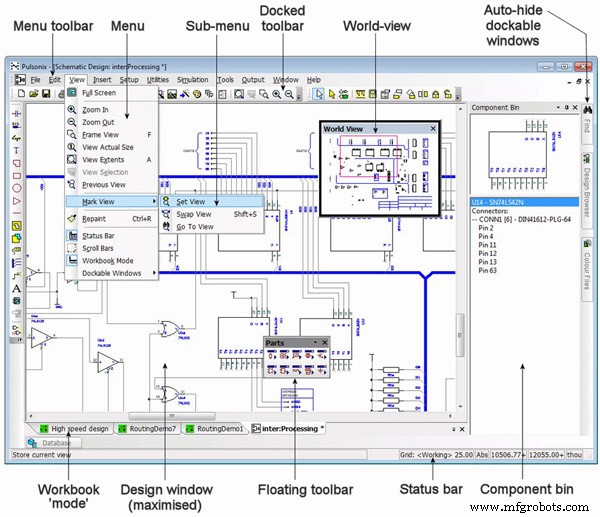

Après avoir lancé Pulsonix, la fenêtre principale de l'application apparaît. Il exploite une interface de documents multiples (MDI), de sorte que vous pouvez ouvrir n'importe quel nombre et combinaison de différents types de conception de circuits Pulsonix, ainsi que des bibliothèques et des outils supplémentaires.

Utilitaires généraux

• Annuler et rétablir

Pulsonix contient des capacités illimitées d'annulation et de rétablissement à plusieurs niveaux à utiliser via le produit. Annuler peut être utilisé pour annuler les dernières opérations terminées. Redo peut être utilisé séquentiellement pour annuler plus d'une opération. Il peut également être un outil utile et flexible pour essayer de manière interactive différentes itérations d'une opération.

Les étapes Annuler et Rétablir ne sont disponibles que jusqu'au nombre maximal de niveaux défini. Toutes les opérations ne sont pas disponibles pour Annuler/Rétablir, et une liste des opérations non disponibles est répertoriée dans l'aide en ligne sous Annuler.

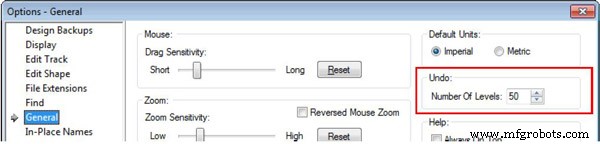

Le nombre de niveaux d'annulation est configuré dans le menu Paramètres sous la fonction Options et l'onglet Général.

• Déplacer des éléments

Il existe deux méthodes pour déplacer des objets dans Pulsonix. La première et la plus largement utilisée est la méthodologie du glisser-déposer, à utiliser lorsqu'un déplacement interactif est requis. Ceci est non modal en ce sens qu'il peut être utilisé sans qu'un mode ne soit sélectionné. La deuxième méthode est le mode Déplacer. Ceci est accessible à partir du bouton Modifier de la barre d'outils et du menu contextuel. Il vous permet de déplacer des éléments avec le bouton de la souris vers le haut.

• Miroir

Dans Schematics, Mirror retournera un symbole de composant ou de documentation en utilisant le centre de la boîte englobante des symboles comme point d'axe. Le texte dans Schematics ne peut pas être mis en miroir.

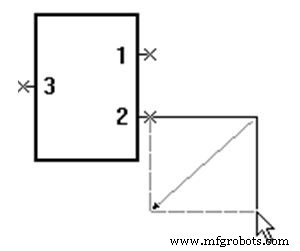

Lorsqu'ils sont utilisés avec des connexions, des bus et des formes dans Schematics, tous les segments dynamiques peuvent être mis en miroir sur leur point diagonal opposé. Cela s'applique à deux segments, mais ne s'applique pas à plus de deux segments ni à moins de deux segments.

Lorsqu'il est utilisé dans l'éditeur de PCB, Mirror a trois effets. Le premier renversera le composant complet, le symbole de documentation et le texte de l'autre côté de la conception (si l'autre côté opposé est disponible). Lorsque les composants sont montés en surface (avec des pastilles montées en surface définies sur une couche de surface), les pastilles seront également automatiquement mises en miroir de l'autre côté de la conception. Le deuxième effet fonctionnera sur des formes de conception entières et reflétera la forme sur le même calque. Le troisième mode fonctionnera sur deux segments dynamiques.

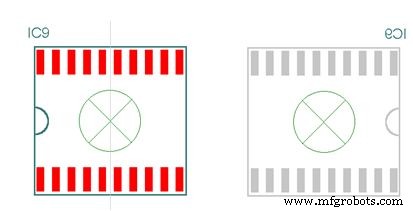

Les composants et les symboles de documentation sont mis en miroir autour de leur axe d'origine de composant pour conserver leur position. Le diagramme ci-dessous montre à quoi ressemblera le composant après la rotation, mais a été déplacé vers la droite pour plus de clarté. Les points de l'axe coïncideraient en fait une fois mis en miroir.

• Rotation des éléments

La rotation peut être utilisée sur la plupart des éléments du dessin. Il est disponible depuis la barre d'outils Edition, en utilisant la touche comme raccourci, et depuis le menu contextuel lorsqu'un élément est sélectionné ou déplacé. La rotation est également disponible dans la boîte de dialogue Propriétés de l'élément pour certains éléments, qu'il s'agisse d'éléments uniques ou multiples du même type (elle n'est pas disponible pour tous les types d'éléments de conception). Ceci est particulièrement utile si un certain nombre de composants sont sélectionnés pour une rotation au même angle, par exemple.

Les étapes de rotation peuvent être définies jusqu'à 1/100 000e de degré, et ce niveau de précision permet une rotation précise des éléments lors de l'utilisation de grilles polaires/radiales. Le type d'unité de précision et de rotation de Degrés ou Radians peut être défini dans le menu Paramètres sous Unités d'angle dans la boîte de dialogue Unités.

Configuration de la conception

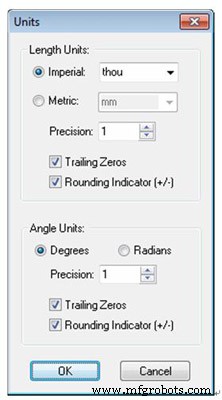

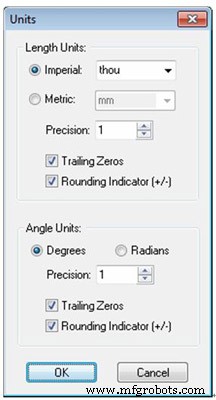

• Unités

Les unités de travail de base peuvent être modifiées entre impérial et métrique, et entre Degress et Radians pour les unités d'angle. Ce sont les unités des coordonnées et des longueurs affichées dans les boîtes de dialogue et éditées par vous. La boîte de dialogue Unités du menu Configuration est utilisée pour définir ces unités et la précision avec laquelle elles sont affichées.

Les unités de conception sont stockées dans une base de données interne avec une précision de 1/100 micron, quelle que soit la précision de l'unité définie.

• Grilles

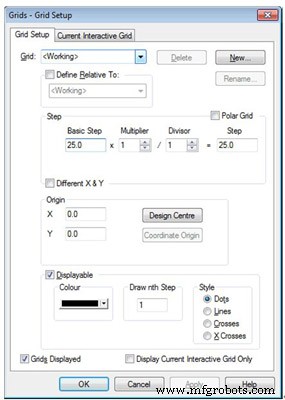

La boîte de dialogue Grilles vous permet d'ajouter ou de modifier les paramètres de n'importe quelle grille du dessin. La boîte de dialogue Grilles est disponible dans le menu Configuration ou en sélectionnant le bouton Grilles dans la boîte de dialogue Pas de grille.

Vous pouvez définir vos propres grilles en tapant d'abord un nom à l'aide du bouton Nouveau. L'étape de la grille doit ensuite être saisie et le multiplicateur (et divisé si nécessaire). Utilisez les entrées Multiplicateur et Diviseur pour créer des grilles fractionnaires qui ne souffrent pas d'erreurs d'arrondi. Vous pouvez également définir sa visibilité en cochant la case Affichable. Sélectionner OK enregistrera la grille et l'affichera (si le niveau de zoom le permet).

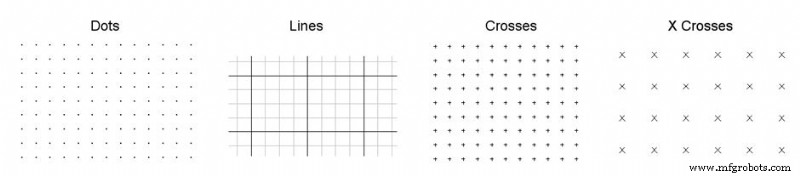

Vous pouvez modifier l'affichage de la grille pour dessiner n'importe quel nombre d'étapes de la grille à l'aide de la case Draw nth Step. Cela peut être utile si la grille n'est requise que tous les 10 points de grille. Le style de la grille peut également être modifié entre points, lignes, croix et croix X. Un mélange de chacun est également autorisé pour différentes grilles affichées, mais les couleurs utilisées doivent être choisies avec soin.

Éditeur de capture de schéma

Il existe plusieurs façons de démarrer un nouveau schéma dans Pulsonix :

un). Commencez avec les fichiers technologiques et/ou le profil de dessin fournis. Il s'agit de la méthode préférée et recommandée pour démarrer une conception Pulsonix.

b). Commencez avec une conception vide, c'est-à-dire sans fichiers technologiques ni profils de dessin. Vous pouvez ajouter les styles nécessaires, etc. au design selon vos besoins.

c). Commencez par importer une conception à partir d'un autre système à l'aide du mécanisme d'importation. Une fois le schéma importé, un fichier technologique peut être créé à partir de celui-ci, tout comme un profil de dessin, et des bibliothèques importées ou créées à partir de la conception.

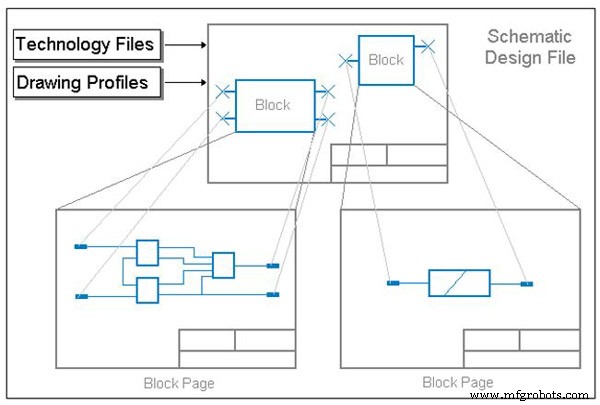

La discussion ci-dessous traite du démarrage de base, avec et sans fichiers technologiques et profils de dessin. Il construit ensuite la conception en utilisant le flux de conception naturel comme guide, en ajoutant des éléments de conception au besoin, chaque sujet traite d'une caractéristique du processus.

• Commencer un nouveau dessin avec des fichiers par défaut

Quelle que soit la fenêtre active actuellement ouverte dans Pulsonix, vous pouvez démarrer une nouvelle conception schématique à l'aide de l'option Nouveau. Cette boîte de dialogue peut également être utilisée pour démarrer de nouvelles conceptions (Schémas et PCB), des éléments de bibliothèque, des technologies, des profils et l'accès aux assistants de création d'éléments de bibliothèque.

• Ajouter des composants

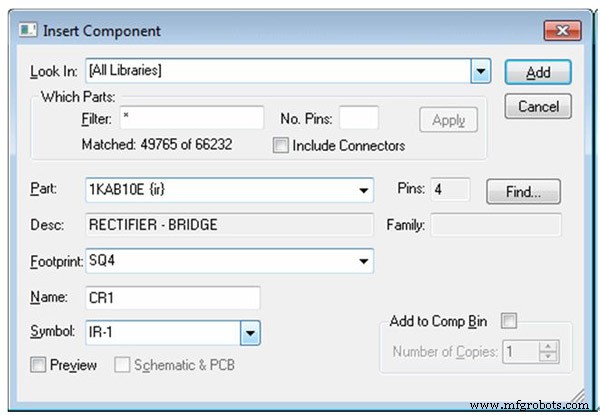

Une fois les paramètres de conception définis et les profils de dessin (bordure de page) insérés, l'éditeur de schéma est prêt pour la création de la conception. L'un des premiers processus à tenter est l'insertion de symboles dans la conception schématique ; Pulsonix propose à cet effet la fonction Insert Component. Le contenu des pièces et des symboles est créé et enregistré dans les bibliothèques correspondantes. L'entrée de pièce contient un nom de pièce, une empreinte (facultatif si la traduction en PCB n'est pas requise) et un symbole schématique correspondant ou plusieurs symboles si la pièce représente un composant à plusieurs portes.

L'utilisation d'Insérer un composant vous permettra de sélectionner la pièce requise dans la ou les bibliothèques appropriées.

• Ajouter des connecteurs

un). Cliquez sur le menu Insertion, cliquez sur l'option Connecteur Pin.

b). Sélectionnez la bibliothèque de pièces que vous souhaitez utiliser à l'aide de la liste déroulante Rechercher dans :.

c). Une liste de noms de pièces de connecteur apparaîtra dans la boîte de dialogue. Seules les pièces qui ont été ajoutées à la bibliothèque, en tant que connecteurs, seront affichées. Utilisez le Filtre pour réduire cette liste aux pièces qui vous intéressent.

ré). Choisissez la pièce de connecteur que vous souhaitez ajouter dans la liste des pièces :à l'aide de la liste déroulante.

e). Modifiez le code PIN que vous souhaitez ajouter (si le code par défaut fourni ne convient pas) à l'aide de Pin :

F). Ajoutez un connecteur (ou un certain nombre de ses copies) directement dans la corbeille de composants, ou ajoutez une broche de connecteur de manière interactive dans la conception à l'aide du bouton Ajouter.

g). Si vous ajoutez à la corbeille de composants, vous revenez immédiatement à la boîte de dialogue, sinon suivez ces étapes suivantes.

h). À l'aide de la souris, déplacez la broche du connecteur dans la position souhaitée et cliquez pour la placer dans le motif.

je). Continuez à placer les broches du connecteur en utilisant la même pièce. Chaque broche est automatiquement incrémentée jusqu'au prochain numéro de broche libre dans la conception, ou, si toutes les broches du composant ont été ajoutées, le nom du composant est automatiquement incrémenté jusqu'au prochain nom libre dans la conception.

j). Appuyez sur la touche Échap pour revenir à la boîte de dialogue Ajouter une broche de connecteur.

Éditeur de conception de circuits imprimés

• Premiers pas avec la conception

Il existe plusieurs façons de commencer une nouvelle configuration de circuit imprimé. La manière dont vous commencerez dépendra du fait que vous ayez un design Pulsonix Schematic, une netlist ou une feuille de papier avec un design Schematics dessus :

un). Utilisation de Pulsonix Schematic Capture comme "front-end" pour le système PCB. Les réseaux et les composants sont traduits en PCB dans un environnement intégré.

b). Utilisation d'une netlist dérivée d'un autre système CAE ou Schematic.

c). Utilisation de l'éditeur de conception de PCB Pulsonix créant de manière interactive la conception à la volée. Cela signifie que sans liste d'interconnexions initiale, il suffit d'ajouter des connexions et des composants au fur et à mesure que vous concevez le PCB.

• Configuration de la conception pour la disposition des circuits imprimés

Avant de vous lancer dans la conception de PCB, vous devez vérifier que lorsque vous commencez à ajouter des éléments de conception, l'éditeur de conception se comportera comme vous l'attendez ou l'exigez.

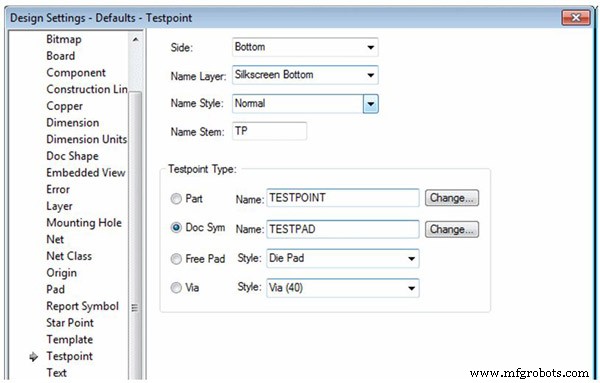

La plupart des caractéristiques des éléments de conception sont configurées dans la boîte de dialogue Paramètres de conception et en particulier dans les onglets Valeurs par défaut et Dénomination. La page Par défaut configure les calques, les styles, les points de test et d'autres options de fonctionnalités utilisées lors de l'ajout de nouveaux éléments à la conception.

Sorties pour la fabrication de PCB

Pulsonix vous fournit un mécanisme de sortie pour générer des tracés de circuit professionnels pour la fabrication de PCB. Les types de parcelles disponibles répondront à la production à domicile de PCB, jusqu'aux installations de fabrication professionnelles. Toutes les sorties de tracé et de forage se trouvent dans l'option CAM/Plot du menu Sortie. A partir de cette option, vous pouvez sélectionner le calque, ou des combinaisons de calques à tracer, l'échelle, la rotation, la position sur le tracé et le pilote "machine".

À partir de cette option, vous pouvez générer :

un). Gerber 274-X (format Gerber étendu) et photo-parcelles au format 274-D

b). Graphiques à plumes HPGL

c). Tracés d'imprimante Windows à l'aide de n'importe quel pilote Windows installé

ré). Informations de perçage à commande numérique (NC Drill)

e). Format ODB++

F). Formater les fichiers créés dans l'option Report Maker

g). Fichiers PDF à des fins de documentation

Les aspects mentionnés dans ce passage sont quelques-unes des étapes et fonctions de base de Pulsonix. Vous en découvrirez davantage lorsque vous le mettrez en pratique.
