Analyse de flux de moule dans la fabrication de produits

Le moulage par injection est un processus de fabrication utilisé pour créer une large gamme de produits en peu de temps. Pour un processus de fabrication efficace, un moule durable est crucial dans le moulage par injection car il assure la cohérence de la qualité de la production de pièces. Cependant, en raison de l'incohérence de la conception du moule, la qualité du produit final peut en être affectée. C'est là qu'intervient l'analyse des flux de moules.

Cet article parle de l'analyse des flux de moules, de son fonctionnement et des avantages d'en inclure une dans votre processus de fabrication par injection. Continuez à lire !

Qu'est-ce que Analyse du flux de moulage  ?

L'analyse du flux de moulage est la simulation d'un cycle de moulage par injection en utilisant un plastique particulier. Cela se produit normalement avant le processus de moulage par injection. Par conséquent, il est facile d'optimiser la conception du moule et de créer des pièces exceptionnelles sans problèmes de post-production.

Grâce à l'analyse du flux de moule, les ingénieurs concepteurs peuvent avoir un aperçu virtuel de la façon dont le matériau préféré remplira la cavité du moule. Par conséquent, ils peuvent corriger les irrégularités avant la production effective des pièces.

Analyse Moldflow en ligne

Le moulage par injection doit commencer par une analyse de flux de moulage en ligne. L'analyse de flux de moulage en ligne implique l'utilisation d'un logiciel avancé d'analyse de moulage par injection pour simuler la conception prévue des pièces, le temps de remplissage et la température de fusion du plastique fondu.

La capacité prédictive de l'analyse des flux de moulage est importante pour réduire les coûts de production avant la fabrication proprement dite des outils. Par conséquent, en comprenant l'analyse des flux de moulage, les ingénieurs concepteurs peuvent économiser du temps, des ressources et des coûts de production.

Comment fonctionne l'analyse de flux de moulage ?

Le moulage par injection est bien plus compliqué que de simplement concevoir la pièce et de s'appuyer sur un moule préfabriqué pour créer des produits exactement tels que conçus. Cela peut entraîner des erreurs qui affecteront la qualité des pièces après la production. Cependant, avec l'analyse de flux de moulage, le risque que cela se produise est réduit.

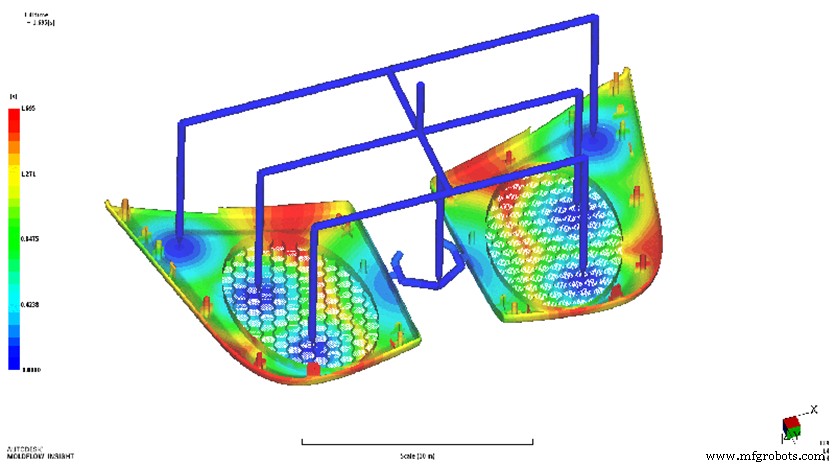

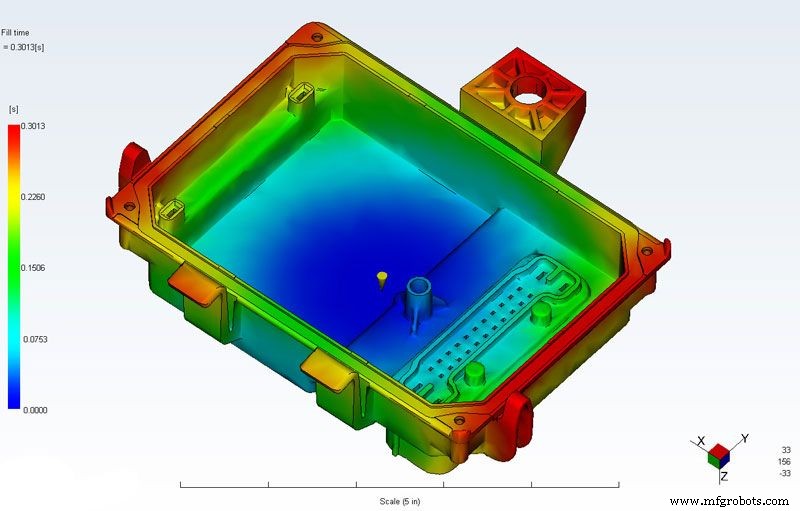

L'analyse du flux de moulage examine la conception et crée des cartes de couleurs des différentes propriétés dans le flux de moulage réel. Ces propriétés comprennent la pression d'injection, l'orientation des fibres, les bulles d'air, le chauffage et le refroidissement. Avec les cartes de couleurs, les concepteurs peuvent modifier la conception des pièces pour garantir la qualité avant le début du processus de moulage.

Vous pouvez en savoir plus sur l'analyse du flux de moulage en parcourant la vidéo ci-dessous.

Avantages apportés par l'analyse des flux de moulage

L'analyse de flux de moulage offre plusieurs avantages allant du gain de temps et d'argent à la possibilité pour les ingénieurs de vendre des conceptions de produits à l'aide du moule créé à partir de l'analyse de flux de moulage en ligne. Vous trouverez ci-dessous d'autres avantages de l'analyse de flux de moulage :

· Optimiser la position de la porte

Le positionnement de la porte fait partie intégrante de tout processus de moulage par injection. Les portes servent de points d'entrée pour le plastique fondu vers le moule, où il refroidit et forme les produits finaux.

Un mauvais positionnement des portes peut entraîner un remplissage incomplet du plastique fondu dans les sections du moule. Une mauvaise position de la porte conduirait à la formation de produits imparfaits en raison d'une distribution inégale du plastique fondu.

Cependant, l'analyse du flux de moulage vous permet d'optimiser la position de la porte grâce à l'analyse du flux plastique. Par conséquent, vous pouvez déterminer la bonne position pour chaque porte de votre moule et vous assurer que le plastique fondu remplit le moule de manière uniforme.

· Prédire les motifs de remplissage

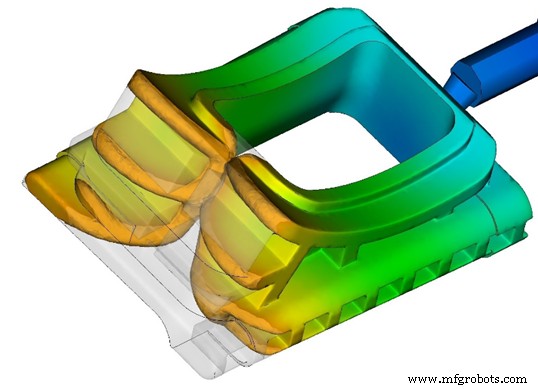

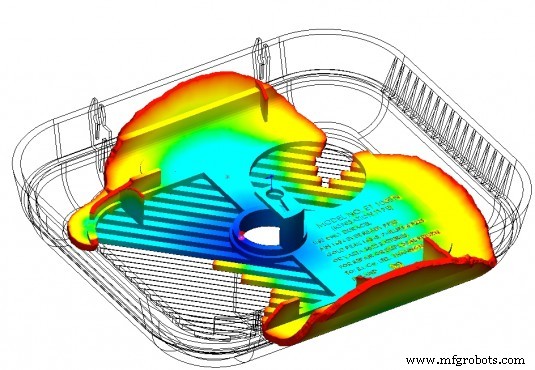

En plus d'identifier la position correcte de la porte, l'analyse du flux de moulage peut identifier et prédire les modèles de remplissage. La prédiction des modèles de remplissage permet aux ingénieurs de conception de simuler l'écoulement du plastique fondu dans un moule. Par conséquent, cela leur permet de voir à quoi ressemblera le produit final avant d'être fabriqué.

Grâce à l'analyse de l'écoulement plastique, les ingénieurs peuvent prédire les motifs de remplissage et reconcevoir des moules plus efficaces.

· Prédire les défauts des pièces

Les erreurs de conception de produits peuvent être extrêmement coûteuses à corriger. Si elle n'est pas détectée, elle peut entraîner des défauts coûteux du produit. La fabrication de plusieurs produits défectueux nécessitera la reproduction des mêmes pièces à partir de zéro, ce qui augmentera les coûts. Avec l'analyse de flux de moulage, il est possible de déterminer où les défauts se produiront dans la production de pièces avant qu'ils ne surviennent. Par conséquent, vous pouvez corriger les irrégularités avant la production effective des produits.

· Améliorer la qualité des produits

L'utilisation de l'analyse de flux de moulage peut aider les ingénieurs à améliorer la qualité de leurs produits. En prédisant le flux de plastique fondu, les ingénieurs concepteurs peuvent ajuster les conceptions pour améliorer la production.

Le processus de moulage par injection permet la fabrication d'un grand nombre de produits de haute qualité. Par conséquent, en utilisant l'analyse du flux de moulage, les ingénieurs peuvent maintenir l'efficacité et rationaliser le processus de moulage par injection. Par conséquent, cela réduira les risques d'erreurs et améliorera la qualité du produit.

· Ajustements de conception

L'analyse du flux de moule minimise le nombre d'erreurs et d'erreurs au cours du processus de conception du moule. Par conséquent, permettant la création de produits de haute qualité. Par conséquent, vous pouvez concevoir une grande variété de nouveaux modèles. Vous pouvez également apporter facilement des améliorations à votre conception en trouvant de nouveaux ajustements et solutions.

· Mesurer le taux de retrait

Les entreprises de moulage par injection doivent comprendre le taux de retrait des résines. En effet, la matière plastique utilisée subit des changements de température allant d'une chaleur intense à un refroidissement rapide. La plupart des produits rétrécissent pendant la phase de refroidissement. Par conséquent, l'analyse du refroidissement par moulage est importante pour déterminer le taux de retrait de chaque matériau.

Les mouleurs par injection peuvent estimer le taux de retrait à l'aide de l'analyse du flux de moulage. L'analyse Moldflow peut mesurer les taux de retrait pour tous les types de plastiques, quelle que soit la matière première utilisée, qu'il s'agisse de thermoplastiques ou de thermodurcissables. Par conséquent, les fabricants peuvent utiliser ces informations pour faire des choix de type de résine concernant la matière première utilisée et le taux de retrait de leurs produits.

· Diminution des délais

Dans le moulage par injection, le délai d'exécution fait référence au temps entre le processus de moulage par injection et le moment où le produit est disponible pour la distribution. Pour que les mouleurs à injection répondent aux besoins des clients, ainsi que pour gérer la distribution sur le marché à volume élevé de pièces d'assemblage en plastique critiques, un délai de livraison aussi court que possible est essentiel.

Le délai de livraison peut être affecté par plusieurs facteurs. Les plus courants étant les défauts de moulage par injection. Cependant, l'analyse du flux de moulage peut réduire les délais grâce à la détection précoce des défauts potentiels avant le démarrage réel de la production.

Votre atelier de moulage par injection fournit-il une analyse du flux de moulage ?

À une époque où des alternatives moins chères sont disponibles pour le développement de produits, l'analyse de flux de moulage en ligne est un processus important pour maintenir la compétitivité de la fabrication. De plus, c'est un signe d'engagement envers la qualité. Il sert également d'indicateur de la fiabilité et de la compétence d'une firme d'ingénierie.

L'analyse du flux de moule augmentera probablement le coût de fabrication. Cependant, l'augmentation de la qualité l'emporte sur l'augmentation des coûts. Les simulations d'analyse de flux de moulage en ligne fournissent des analyses et des prévisions précises qui peuvent améliorer la fabrication de la pièce. De plus, il améliore sa composition et réduit le temps de fabrication.

En conclusion, faire confiance à une entreprise de moulage par injection telle que Rapiddirect qui comprend l'analyse de flux de moulage et propose une analyse de flux de moulage en ligne est essentiel pour créer des produits durables. Chez RapidDirect, nous fournissons une analyse de flux de moulage en ligne et des suggestions professionnelles pour optimiser la conception. Consultez notre équipe d'assistance pour obtenir des conseils de fabrication. Si vous avez déjà un fichier CAO, téléchargez-le maintenant pour obtenir un devis instantané pour votre conception.

Comment l'analyse de flux de moule améliore-t-elle la conception de moule ?

L'analyse du flux de moulage est un processus puissant qui permet aux ingénieurs d'identifier les problèmes de conception spécifiques au début du processus. Cela permet également une optimisation plus précoce de la conception des pièces et une réduction des coûts de réoutillage plus tard dans le processus.

· Réduction du gauchissement des pièces

Le moulage par injection de pièces d'épaisseur de paroi différente peut provoquer une déformation involontaire due à la pression. Ces problèmes peuvent être identifiés et résolus à l'aide d'une analyse de flux de moule avant qu'un moule n'entre en production.

· Garantit un remplissage uniforme des cavités du moule

L'analyse du flux de moule assure un remplissage uniforme des cavités de moule. Par conséquent, cela minimise la possibilité d'air emprisonné entre les cavités du moule. Il réduit également les défauts de surface tels que les retassures et les lignes de soudure. De plus, il aide les ingénieurs à déterminer le meilleur emplacement de placement de la porte pour permettre une distribution cohérente et uniforme de la résine dans le moule.

· Il permet de comparer les attributs physiques et chimiques avant la production

L'analyse en ligne du flux de moulage offre aux ingénieurs un moyen de comparer les attributs physiques et chimiques de divers matériaux de fabrication avant la production. Il permet aux ingénieurs de choisir un matériau approprié pour aligner la composition de la pièce sur son objectif.

Conclusion

L'analyse du flux de moulage aide à maximiser les ressources et à créer des produits efficaces. Il améliore l'ensemble du processus de moulage par injection et ne peut être ignoré si les produits durables sont l'objectif du processus de moulage. Par conséquent, cet article a parlé de l'analyse des flux de moules en termes de fonctionnement, d'avantages et de la manière dont elle peut améliorer votre conception. D'après l'article, il est évident que l'analyse du flux de moule est un processus important dans le moulage par injection. Par conséquent, les concepteurs doivent l'intégrer dans leur procédure pour obtenir le meilleur résultat.

FAQ

L'analyse du flux de moulage doit-elle être utilisée pour chaque processus de moulage par injection ?

Non. Pour la plupart des projets, une analyse de flux de moulage peut être utile. Cependant, il est particulièrement avantageux car certaines formes et complexités compliquées rendent la prédiction de débit plus difficile.

Quand l'analyse de flux de moulage est-elle utilisée ?

La meilleure façon d'utiliser l'analyse de flux de moule est avant le processus d'outillage. Cela permettra d'identifier toute erreur technique avant que les matériaux, le temps et l'argent ne soient gaspillés sur le produit final. L'analyse du flux de moulage évalue le résultat de différentes variables telles que la température et la pression. Par conséquent, cela aide à garantir que le produit est de la plus haute qualité
