La différence entre WCS et l'orientation de l'outil dans Fusion 360

Une question fréquemment posée à propos de Fusion 360 est "Quelle est la différence entre la création d'un nouveau système de coordonnées de travail et la définition d'une orientation d'outil pour un déplacement d'axe positionnel ?". Je vais séparer ce blog en deux moitiés. Dans la première partie, nous examinerons les systèmes de coordonnées de travail, ou WCS pour vous les fans de Fusion 360.

Système de coordonnées de travail

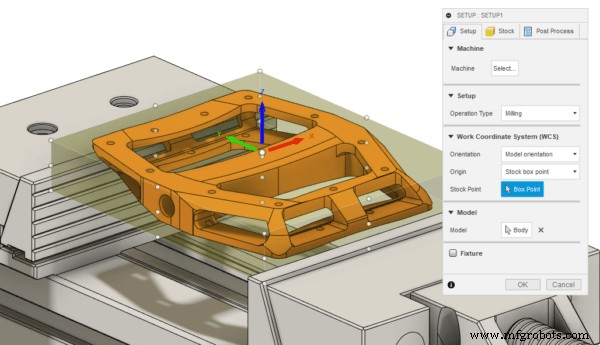

Le système de coordonnées de travail est ce que vous devez définir dans votre configuration. Cela DOIT correspondre à votre point de référence sur la machine, tel que G54, G55 etc.

Si le système de coordonnées de travail et votre G54 sur votre machine ne correspondent pas, lorsque vous envoyez vos trajectoires d'outils à la machine, la machine référencera vos stratégies dans un système de coordonnées différent. Cela signifie que vos parcours d'outils seront décalés de la distance séparant votre G54 et votre WCS. Beaucoup de gens ont tendance à utiliser le centre du stock ou un coin comme référence. Cela rendra ce processus plus simple et plus intuitif.

Orientation de l'outil

Regardons maintenant la fonctionnalité d'orientation de l'outil. Comme vous le savez peut-être, cela se trouve dans de nombreux parcours d'outils de Fusion 360. La première chose à savoir est que cette fonctionnalité ne fonctionnera que si vous disposez d'une fonctionnalité 5 axes sur votre machine-outil. Cela semble trivial, mais cela valait la peine d'être mentionné au cas où !

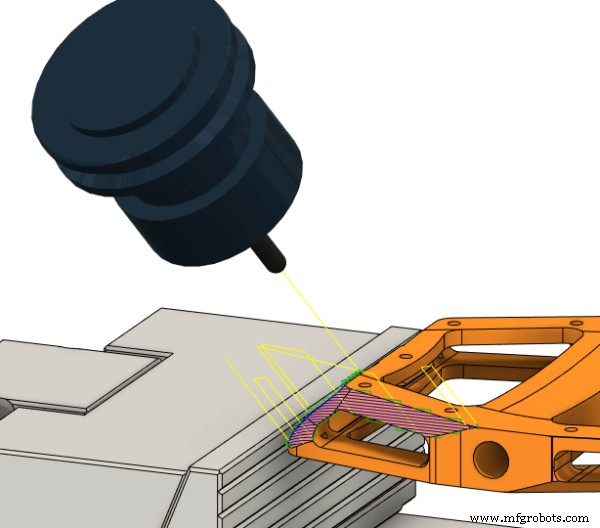

L'orientation de l'outil une fois activée vous permet d'orienter votre outil, de sorte que vous puissiez usiner votre composant ou fonction à un angle différent d'une orientation 3 axes.

Options d'orientation de l'outil

Cette fonctionnalité vous permet de sélectionner l'orientation de différentes manières.

• Configurer WCS :
  Votre outil s'alignera sur l'axe du système de coordonnées de travail associé à la configuration active.
• Orientation du modèle :
  Votre outil s'alignera sur l'axe du système de coordonnées de travail associé au modèle actif.

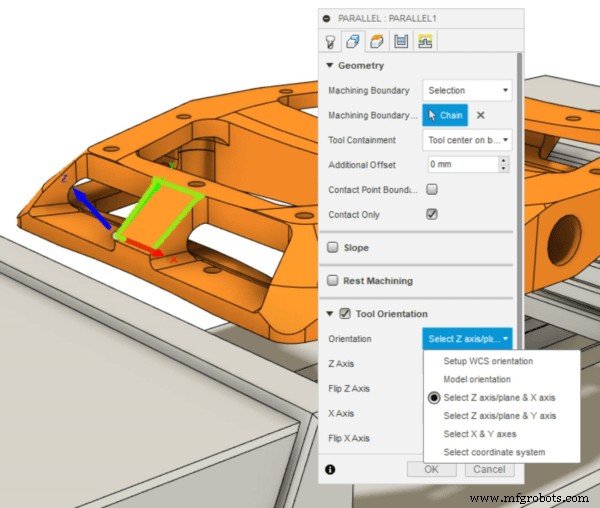

• Sélectionnez l'axe Z/le plan et l'axe X :
  Cela vous permet de choisir vous-même les axes Z et X, en utilisant la géométrie du modèle.
• Sélectionnez l'axe Z/le plan et l'axe Y :
  Cela vous permet de choisir vous-même les axes Z et Y, en utilisant la géométrie du modèle.
• Sélectionnez l'axe X et Y :
  Cela vous permet de choisir vous-même les axes X et Y, en utilisant la géométrie du modèle.
• Sélectionnez le système de coordonnées :
  Cela vous permet d'aligner votre outil avec un système de coordonnées utilisateur dans le modèle. Cette option est utile si votre pièce n'a pas de points ou de plans faciles à sélectionner.

Chacun a ses propres avantages pour eux. Cependant, j'aime la flexibilité de sélectionner l'axe Z, X ou Y, car je peux soit utiliser le filaire dessiné à partir d'une esquisse, soit la géométrie du modèle, comme les bords de ma pièce, pour aligner les axes.

Conclusion

La flexibilité offerte par cette fonctionnalité est un grand avantage. Pouvoir choisir facilement une orientation sur une base de parcours d'outil à parcours d'outil peut vous faire gagner beaucoup de temps, car vous n'aurez pas besoin d'orienter manuellement votre composant sur la machine.

J'espère que cet article vous a aidé à clarifier la différence entre le système de coordonnées de travail et la fonctionnalité d'orientation de l'outil. La meilleure façon de s'en souvenir est la suivante :le système de coordonnées de travail ne change pas pour une configuration donnée, tandis que vous pouvez utiliser la fonctionnalité d'orientation de l'outil chaque fois que vous avez besoin d'un angle différent pour usiner une surface ou un élément.

Vous êtes nouveau sur Fusion 360 ? Si vous souhaitez l'essayer, vous pouvez télécharger un essai gratuit sur ce lien .
