Utilisation correcte de la loi d'Ohm

Rappels lors de l'utilisation de la loi d'Ohm

L'une des erreurs les plus courantes commises par les étudiants débutants en électronique dans leur application des lois d'Ohm est de mélanger les contextes de tension, de courant et de résistance. En d'autres termes, un étudiant peut utiliser à tort une valeur pour I (courant) à travers une résistance et la valeur pour E (tension) à travers un ensemble de résistances interconnectées, pensant qu'ils arriveront à la résistance de cette résistance.

Pas si ! N'oubliez pas cette règle importante :les variables utilisées dans les équations de la loi d'Ohm doivent être communes aux deux mêmes points du circuit considéré. Je ne saurais trop insister sur cette règle. Ceci est particulièrement important dans les circuits combinés série-parallèle où les composants proches peuvent avoir des valeurs différentes pour la chute de tension et actuel.

Lorsque vous utilisez la loi d'Ohm pour calculer une variable relative à un seul composant, assurez-vous que la tension que vous référencez est unique à travers ce seul composant et que le courant que vous référencez passe uniquement par ce seul composant et la résistance que vous référencez est uniquement pour ce seul composant. De même, lors du calcul d'une variable relative à un ensemble de composants dans un circuit, assurez-vous que les valeurs de tension, de courant et de résistance sont spécifiques à cet ensemble complet de composants uniquement !

Un bon moyen de s'en souvenir est de prêter une attention particulière aux deux points terminer le composant ou l'ensemble de composants en cours d'analyse, en s'assurant que la tension en question est entre ces deux points, que le courant en question est le flux de charge électrique d'un de ces points jusqu'à l'autre point, que la résistance en question est l'équivalent d'une seule résistance entre ces deux points, et que la puissance en question est la puissance totale dissipée par tous les composants entre ces deux points.

Notes sur la méthode « tableau » d'analyse des circuits

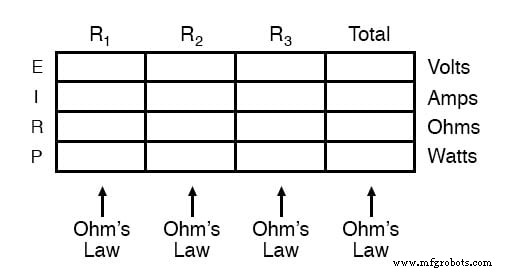

La méthode de « tableau » présentée pour les circuits en série et en parallèle dans ce chapitre est un bon moyen de garder le contexte de la loi d'Ohm correct pour tout type de configuration de circuit. Dans un tableau comme celui présenté ci-dessous, vous n'êtes autorisé à appliquer une équation de la loi d'Ohm que pour les valeurs d'une seule verticale colonne à la fois :

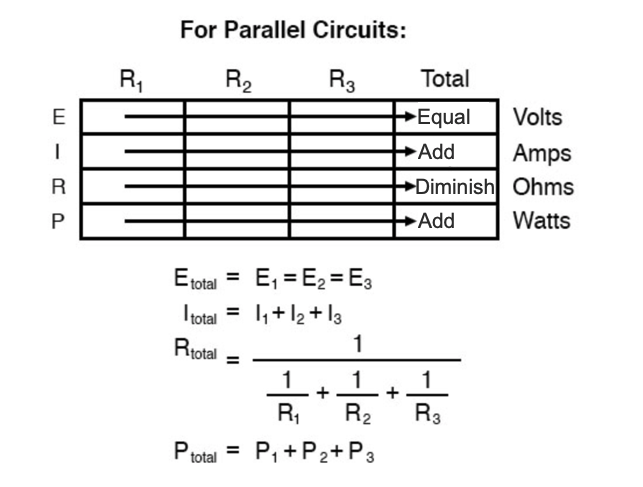

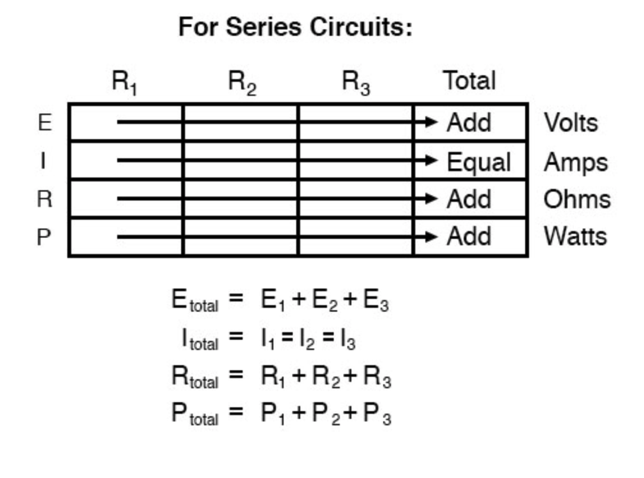

Dérivation des valeurs horizontalement à travers les colonnes est autorisé selon les principes des circuits série et parallèle :

Non seulement la méthode « tableau » simplifie la gestion de toutes les quantités pertinentes, mais elle facilite également le recoupement des réponses en facilitant la résolution des variables inconnues d'origine par d'autres méthodes, ou en travaillant en arrière pour résoudre les données initialement données. valeurs de vos solutions. Par exemple, si vous venez de résoudre toutes les tensions, courants et résistances inconnus dans un circuit, vous pouvez vérifier votre travail en ajoutant une ligne en bas pour les calculs de puissance sur chaque résistance, en voyant si toutes les valeurs de puissance individuelles s'ajoutent ou non. jusqu'à la puissance totale. Si ce n'est pas le cas, c'est que vous avez dû vous tromper quelque part !

Bien que cette technique de « recoupement » de votre travail ne soit pas nouvelle, l'utilisation du tableau pour organiser toutes les données pour le ou les recoupements entraîne un minimum de confusion.

AVIS :

• Appliquez la loi d'Ohm aux colonnes verticales du tableau.
• Appliquer les règles de série/parallèle aux lignes horizontales du tableau.
• Vérifiez vos calculs en travaillant "en arrière" pour essayer d'arriver aux valeurs initialement données (à partir de vos premières réponses calculées), ou en résolvant une quantité en utilisant plusieurs méthodes (à partir de différentes valeurs données).
