Pourquoi est-il important d'avoir un capteur de fin de filament ?

Si vous avez déjà eu un fichier d'impression 3D à partir d'un filament épuisé, vous comprenez à quel point cela peut être frustrant. L'impression 3D utilise des filaments thermoplastiques qui fondent lorsqu'ils sont chauffés plutôt que de brûler.

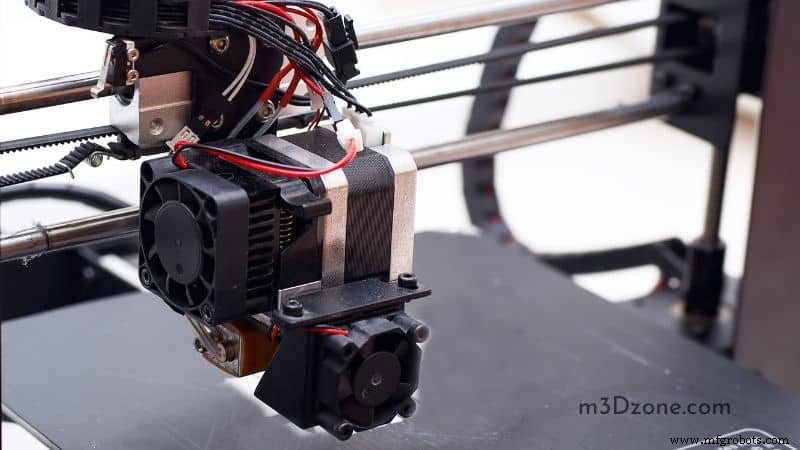

Le point de collecte de l'imprimante contient une chambre de chauffage qui se nourrit du filament, chauffé à son point de fusion, puis expulsé à travers une buse métallique.

Sa configuration consiste à alimenter, fondre et extruder. C'est là que le capteur de fin de filament entre en jeu.

Les capteurs avertissent immédiatement le processeur interne de l'imprimante lorsqu'il y a une bobine non remplie.

Pourquoi avez-vous besoin d'un capteur de filament ?

Un capteur de filament détecte lorsqu'une bobine est vide ou qu'aucun filament n'est alimenté et signale au processeur interne de l'imprimante.

Une fois la nouvelle bobine chargée, le filament est relié à l'extrudeuse et la procédure d'impression peut reprendre là où elle s'est arrêtée, ce qui vous permet d'économiser du temps et des ressources d'impression.

En cas de fin de filament, le capteur signale à l'imprimante d'arrêter automatiquement l'impression, de décharger les quelques centimètres restants du matériau de la coupure thermique et de transférer le chariot X loin de la pièce imprimée.

Les capteurs de fin de filament signalent également à l'utilisateur de remplacer la bobine et de connecter un nouveau filament. Une fois cette fonction intelligente activée, elle vous permet de gagner du temps en réduisant les accidents d'impression grâce à un mécanisme d'avertissement automatique.

Capteurs de filament intelligents tels que le capteur BTT (vérifier sur Amazon) détecter les faux positifs tels que l'échec de la charge pour traverser le module. En outre, il peut détecter les bouchons de buse, les enchevêtrements de consommables et les pannes anormales de la machine d'extrusion.

Options de mise à niveau du capteur

Vous avez le choix entre différentes options lors de la mise à niveau de vos capteurs, notamment l'installation optique, mécanique et électronique.

Solution optique

Vous pouvez utiliser un interrupteur de fin de course optique pour détecter et atténuer le problème sous-jacent de matériel d'impression manquant. La fonctionnalité du commutateur est basée sur la déviation de la lumière, en se concentrant sur l'extrémité réceptrice du capteur.

Si la fonction principale du détecteur est de détecter différents matériaux, nous recommandons l'installation d'un ressort de serrage.

La solution optique signifie que vous devez concevoir un boîtier pour la même chose. Trouvez un échantillon de bricolage ici.

Le commutateur de périmètre doit être situé dans le plateau entre la bobine et l'imprimante 3D. Un tube PTFE permet de guider le filament à travers le cadre de l'imprimante avec un léger frottement. La configuration mécanique devrait être terminée après ce niveau.

Solution mécanique

La solution mécanique dépend de la résistance du matériau d'impression passant par l'interrupteur pour fonctionner. L'absence de la résistance déclenche l'interrupteur, qui à son tour active le buzzer.

La solution mécanique est proposée à un prix équitable et est assez fiable. Cependant, vous aurez besoin d'un boîtier et d'un tube PTFE (vérifier sur Amazon) pour garantir des performances maximales.

Silencieux

L'Ender 3 a cependant un bémol, l'émission sonore ! L'imprimante 3D émet un bip chaque fois que vous activez l'écran LCD.

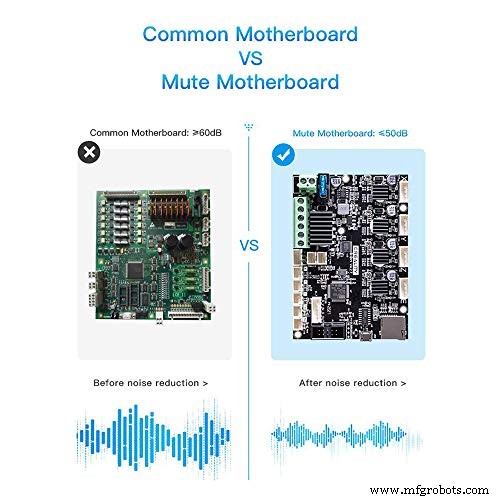

L'équipe d'ingénieurs de Creality a mis au point une carte mère silencieuse et conviviale en vente avec un logiciel préinstallé pour atténuer ce problème.

Si la carte mère n'est pas votre principale préoccupation, vous pouvez opter pour un silencieux attaché à l'émetteur de signal sur l'écran LCD pour remédier aux bips sonores.

Porte-carte SD

L'emplacement de l'extrémité inférieure du port de carte micro SD de l'Ender 3 ne convient pas aux utilisateurs dont l'aide à la motricité est instable. Dans de tels cas d'auto-impression, nous préconisons l'utilisation d'un porte-carte avec un câble adaptateur partant de la micro SD.

Comment testez-vous un capteur de fin de filament ?

Le capteur IR est une solution hybride qui fusionne un laser IR capteur activé par un minuscule levier mécanique. Vous pouvez voir l'état du capteur dans le menu des machines sous Info -> Info capteur :

• 1 – Filament chargé
• 0 – Filament déchargé
• N/A : le capteur n'est pas activé ou n'est pas installé correctement.

Après l'installation et l'activation, si l'état du capteur reste N/A, vérifiez les connexions des câbles et la carte mère.

La carte possède un connecteur de câble contenant un loquet de sécurité que vous devez verrouiller lors de la connexion à la carte mère. Le fil noir doit être vers la tour Z (avant) et le fil rouge vers le connecteur PSU de l'imprimante (arrière).

Le côté capteur du verrou de câble doit être orienté dans la même direction que les composants de la puce. Vérifiez la séquence et la direction des couleurs et assurez-vous que vous utilisez la version actuelle du micrologiciel.

Le micrologiciel relie le matériel et le logiciel. Le micrologiciel joue un rôle crucial dans la connexion du matériel et des logiciels.

Dans l'impression 3D, cette procédure se produit en envoyant un fichier de code G du logiciel à l'imprimante en demandant au micrologiciel de déchiffrer et de donner une sortie au reste des composants.

Le micrologiciel comprend la commande de code G "G2 X20 Y40" et définit la sortie sur le moteur pas à pas. Le moteur dirige l'extrudeuse pour atteindre "X=20 et Y=40".

Le micrologiciel garantit que ce processus est transparent. Sinon, l'imprimante 3D ne comprendrait pas l'entrée du code G. Encore une fois, le micrologiciel est généralement conçu sur mesure pour des composants mainframe spécifiques tels que Marlin.

L'Ender 3 a-t-il un capteur de filament ?

Creality'sEnder 3 se distingue par son petit prix et sa construction simple. Cependant, il manque un capteur de fin de filament. Les multiples versions ont des modifications minimes, mais de simples mises à niveau peuvent donner le meilleur résultat possible.

Une configuration de capteur de filament est une mise à niveau cruciale que vous pouvez effectuer. La similitude des extrudeuses et de l'axe Z dans les trois variantes Ender garantit que de nombreux capteurs et supports sont bien adaptés aux imprimantes.

Comment puis-je ajouter un capteur de filament intelligent à Ender 3 ?

Il n'y a que deux options pour l'installation du filament sur l'Ender 3. L'installation peut être optique ou mécanique, bien que les méthodes d'installation soient presque identiques pour les deux interrupteurs de fin de course.

Commutateur optique

Si vous optez pour un interrupteur optique, votre capteur de fin de filament nécessitera plusieurs pièces pour imprimer du filament transparent. Les capteurs en plusieurs parties utilisent du PTFE car leur assemblage est plus complexe.

En revanche, les modèles en une seule pièce ne détectent pas le filament transparent et constituent un bon choix si vous ne prévoyez pas d'utiliser un filament transparent. Alternativement, vous pouvez acheter un capteur monté bien adapté à l'Ender 3.

Interrupteur mécanique

L'interrupteur mécanique est livré avec deux critères d'installation :le boîtier de l'interrupteur et le boîtier du capteur .

La double fonctionnalité du boîtier de l'interrupteur est admirable car en plus de jouer le rôle de capteur, il agit également comme guide de filament. Ce boîtier est préférable dans les applications de grands interrupteurs de fin de course.

Reliez le câble de votre capteur à la carte mère après avoir terminé votre boîtier. La carte de référence est la broche 27, qui permet un flux de travail sans faille en réduisant les fils de soudure et de coupe. Si vous avez déjà la broche 27, Raspberry Pi (vérifier sur Amazon) offre plus d'efficacité.

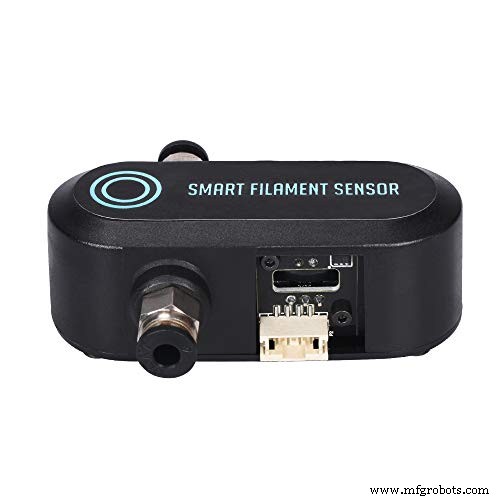

Les capteurs de filament intelligents tels que le BIGTREETECH (capteurs de filament intelligents BTT) peuvent détecter les défaillances mineures du module et repérer les défaillances résultant d'une extrusion anormale, de bouchons de buse et d'un mélange de consommables.

Octoprint fonctionne-t-il avec un capteur de filament ?

Octoprint a commencé comme un logiciel spécialement conçu pour contrôler les imprimantes sans fil. Au fil des ans, il est devenu une force dominante dans l'industrie de l'impression en offrant une large gamme de solutions.

Les plugins d'Octoprint vous permettent d'ajouter un capteur de fin de filament personnalisé à votre imprimante. Les plugins intègrent des capteurs de filament intelligents aux broches GPIO Raspberry pi (vérifier sur Amazon) .

Comment fabrique-t-on un capteur de fin de filament ? [DIY]

Pour garantir le bon fonctionnement d'un avertisseur/bipeur, fixez correctement des câbles en cuivre bien isolés à l'extrémité de l'interrupteur et à la source de la batterie.

Toutes ces pièces jointes doivent être réalisées par soudure, et disposer du dernier micrologiciel, tel que le micrologiciel marlin, permet d'arrêter ou de mettre en pause votre imprimante si elle est bien montée sur les broches appropriées de votre carte contrôleur.

Exigences

1. Un arrêt final interrupteur
2. Un capteur. Il existe un large éventail de capteurs parmi lesquels choisir. Contrairement au capteur optique, le capteur de fin de course s'est avéré moins cher et relativement plus facile à configurer, ce qui est beaucoup plus difficile à concevoir et à configurer.
3. Boîtier. Un boîtier pour l'interrupteur peut être imprimé en 3D pour servir de boîtier.
4. Le reste. Un buzzer, des gaines thermorétractables, des câbles isolés, une soufflerie à air chaud, une source d'alimentation, une imprimante 3D pour reproduire le boîtier, un filament, des vis et un fil à souder.

Le filament doit passer par-dessus le rouleau et exposer la connexion pour activer le capteur de fin de filament. Le renversement du filament libère l'interrupteur mécanique pour fermer la connexion, ce qui conduit le buzzer à créer une alarme.

Options de mise à niveau du capteur

Certains des attributs positifs d'Ender 3 sont ses prix bas et son matériel simple. Le fabricant a fourni des logiciels et du matériel permettant de remplacer facilement les imprimantes 3D qui automatisent l'impression continue (pptique ou mécanique).

Conclusion

Idéalement, si vous envisagez d'acheter une imprimante, assurez-vous d'en avoir une avec un capteur de fin de filament. Alternativement, si votre imprimante n'est pas livrée avec une imprimante préinstallée, vous pouvez passer à un capteur de filament intelligent qui ne coûte que quelques dollars.

Si vous effectuez de petites impressions, vous pouvez prédire la ligne de vie du filament et vous n'avez pas nécessairement besoin d'un capteur de filament. D'autre part, les grandes impressions peuvent nécessiter un capteur en raison de leurs longues heures d'impression.
