Optimisez l'ébauche avec l'outillage brise-copeaux

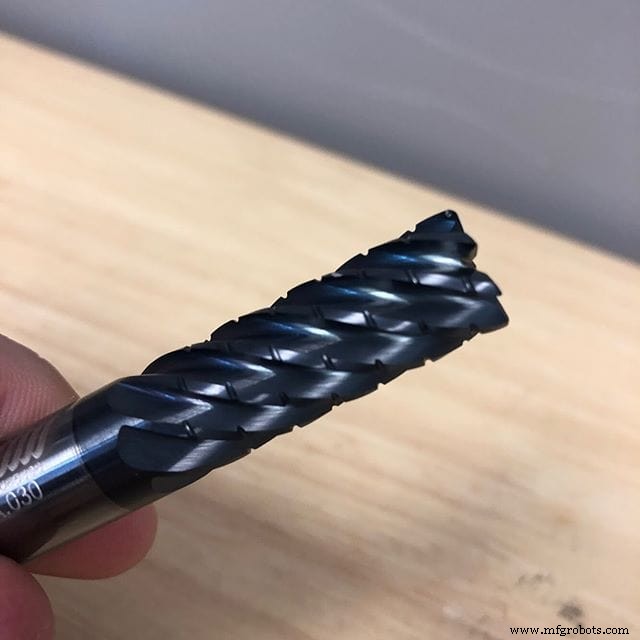

Les fraises brise-copeaux présentent des profils d'encoche uniques, créant une arête de coupe dentelée. Ces séparateurs cassent des copeaux autrement longs et filandreux en petits copeaux faciles à gérer qui peuvent être proprement évacués de la pièce. Mais pourquoi un brise-copeaux est-il nécessaire pour certains travaux et pas pour d'autres ? Quel est l'impact de la géométrie de cet outil unique sur ses paramètres de fonctionnement ? Dans cet article, nous répondrons à ces questions et à d'autres pour découvrir les avantages bien réels de cette géométrie de coupe unique.

Comment fonctionne l'outillage brise-copeaux

Lorsqu'un outil tourne et que son tranchant heurte une pièce, le matériau est cisaillé d'une pièce, créant des copeaux. Lorsque ce processus de coupe est interrompu, comme c'est le cas avec des ruptures dans la partie coupante de l'outil, les copeaux deviennent plus petits en longueur et sont donc plus faciles à évacuer. Étant donné que les brise-copeaux sont décalés de cannelure à cannelure, une finition de surface plane et appropriée est obtenue car chaque cannelure nettoie tout excès de matériau laissé par les cannelures précédemment passées.

Avantages de l'outillage brise-copeaux

Efficacité d'usinage

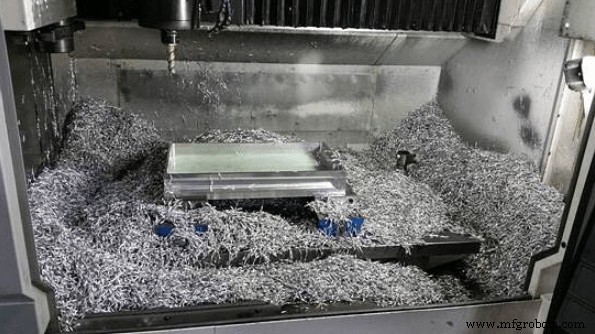

Lorsque les copeaux sont retirés de la pièce, ils commencent à s'accumuler dans la machine. Pour les opérations extensives, où une grande quantité de matière est extraite, l'accumulation de copeaux peut très rapidement gêner la broche ou la pièce. Avec des copeaux plus gros, l'accumulation se produit beaucoup plus rapidement, obligeant les machinistes à arrêter régulièrement leur machine pour éliminer les déchets. Comme tout machiniste le sait, une machine arrêtée équivaut à de l'argent perdu.

Durée de vie prolongée

Une évacuation inefficace des copeaux peut entraîner une recoupe des copeaux ou lorsque l'outil heurte et coupe les copeaux laissés pendant le processus d'usinage. Cela ajoute des contraintes sur l'outil et accélère le taux d'usure de l'arête de coupe. L'outillage brise-copeaux crée de petits copeaux qui sont facilement évacués d'une pièce, minimisant ainsi le risque de recoupe.

Paramètres d'exécution accélérée

Un ingénieur d'application de Harvey Performance Company a récemment observé la puissance d'un outil brise-copeaux lors d'une visite chez un client dans le Minnesota. Le client ébauchait une grande quantité d'acier 4340. Fonctionnant avec les paramètres ci-dessous, l'outil a pu fonctionner sans interruption pendant deux heures !

N° de pièce hélicoïdale	33737
Matériel	Acier 4340
ADOC	2.545″
RDOC	.125″
Vitesse	2 800 tr/min
Flux	78 IPM
Taux d'enlèvement de matière	24,8 pouces cubes/min

Offre de produits brise-copeaux

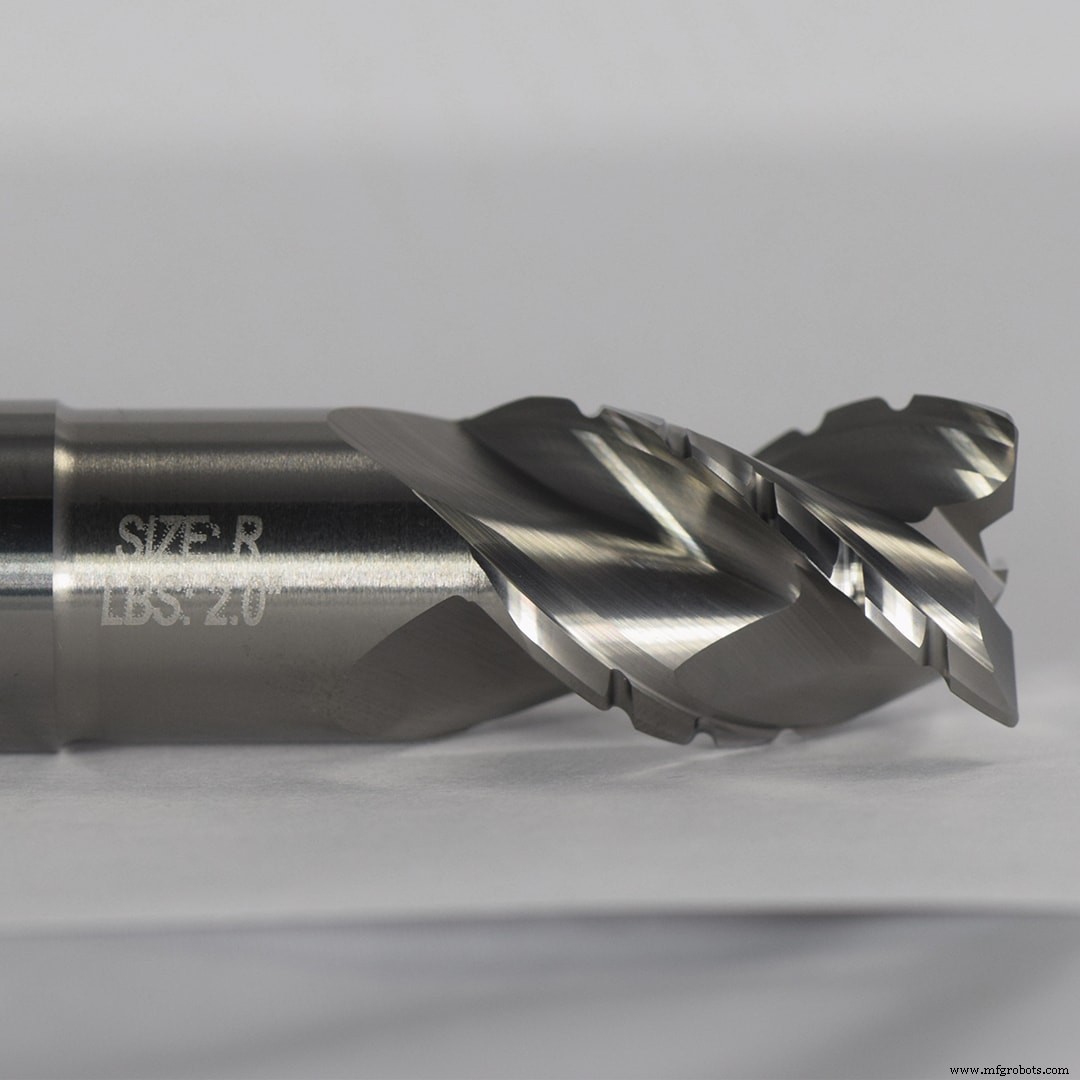

La géométrie du brise-copeaux est bien adaptée aux matériaux qui laissent un long copeau. Les matériaux qui produisent un copeau poudreux, comme le graphite, ne doivent pas être usinés avec un outil brise-copeaux, car l'évacuation des copeaux ne serait pas un problème. La gamme d'outils brise-copeaux de Helical Solutions comprend une option à 3 cannelures pour l'aluminium et les matériaux non ferreux, et son équivalent à col réduit. De plus, Helical propose une ébaucheuse à 4 dents avec une géométrie brise-copeaux pour les alliages à haute température et le titane. La vaste gamme de produits de Harvey Tool comprend une fraise en bout composite avec géométrie brise-copeaux.

En résumé

La géométrie du brise-copeaux, ou les rainures dans la face de coupe de l'outil, décomposent les copeaux en petits morceaux gérables pendant le processus d'usinage. Cette géométrie peut augmenter l'efficacité de l'atelier en minimisant les temps d'arrêt de la machine pour éliminer les gros copeaux du centre d'usinage, améliorer la durée de vie de l'outil en minimisant les forces de coupe exercées sur l'outil pendant l'usinage et permettre des paramètres de fonctionnement plus accélérés.
