Machines à mortaiser : définition, composants, types et fonctionnement

Qu'est-ce qu'une machine à mortaiser ?

Les machines à mortaiser sont des machines alternatives principalement utilisées pour fabriquer des surfaces horizontales, verticales ou planes. La machine à mortaiser est principalement utilisée pour le dressage de plans, la formation de surfaces et de clavettes, etc., et convient à la production unitaire ou en petites séries.

Une machine à mortaiser est définie comme une machine-outil utilisée pour enlever les copeaux de matériau indésirables de la pièce afin de réaliser des cannelures, rainures, et plus. Ici, le bélier (outil fixé) se déplace en mouvement alternatif vertical, alors que dans la raboteuse, le bélier se déplace horizontalement.

Les machines à mortaiser peuvent être considérées comme des raboteuses verticales car les deux sont très similaires à bien des égards. La machine à mortaiser est un type de machine très ancien, inventé par BRUNEL. L'outil utilisé est l'outil de coupe à pointe unique en acier rapide (HSS).

La machine à mortaiser est utilisée pour couper des rainures, clavettes et gorges de diverses formes, réaliser des surfaces régulières et irrégulières, tant en coupe interne qu'externe, tailler des engrenages et profils internes et externes. La machine à mortaiser peut être utilisée sur tout type de travail où le mouvement vertical de l'outil est considéré comme essentiel et avantageux.

Principe de fonctionnement de la machine à mortaiser

Le fonctionnement de la machine à mortaiser est similaire à celui de la raboteuse, mais la différence principale est que la raboteuse travaille horizontalement, tandis que la machine à mortaiser travaille verticalement.

Maintenant, le bélier est fixé au maneton et le maneton est connecté aux engrenages. Donc, ce qui se passe ici, c'est que lorsque nous augmentons ou diminuons la vitesse des engrenages, la rotation du maneton augmente et diminue. Et par conséquent, le bélier monte et descend.

Nous avons fixé la pièce sur la table de travail et manuellement nous approchons le bélier de la pièce et selon le bélier, nous ajustons la table de travail et la serrons. Maintenant, nous fournissons l'énergie selon l'engrenage, le maneton tourne et le maneton étant fixé au bélier, celui-ci monte et descend.

Pendant la descente (bélier descend), il y a une course de coupe et il n'y a pas de coupe pendant la montée ou la course de retour. Si nous devons couper en plusieurs sections, nous avançons manuellement la table de travail, et selon la demande, elle coupe.

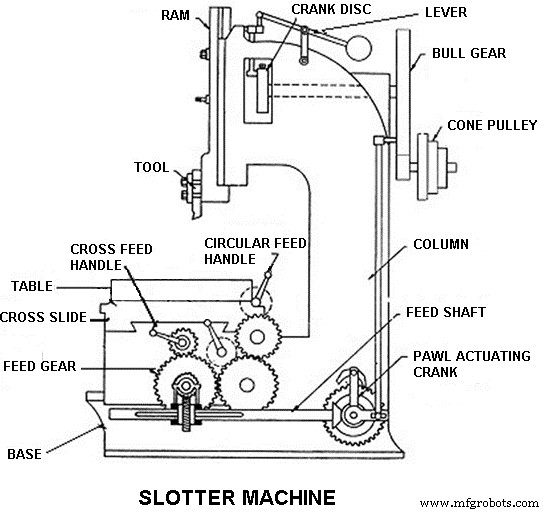

Pièces de la machine à mortaiser

Une machine à mortaiser se compose des pièces suivantes :

• Base
• Colonne
• Chariot (saddle)
• Chariot transversal (cross-slide)
• Table rotative ou circulaire
• Bélier et tête d'outil
• Entraînement du bélier
• Mécanisme d'avance d'alimentation

• Base : La base est construite rigidement pour supporter toutes les forces de coupe et la charge totale de la machine. Le dessus du lit est fini avec précision pour fournir des guides sur lesquels le chariot est monté. Ceux-ci sont perpendiculaires à la face de la colonne. Généralement en fonte.
• Chariot (Saddle) : Il est toujours monté sur les guides et peut être déplacé vers ou loin de la colonne soit par commande manuelle, soit par motorisation pour fournir l'avance longitudinale.
• Chariot transversal (Cross-Slide) : Le chariot transversal est toujours monté sur les guides du chariot et peut même être déplacé parallèlement à la face de la colonne.
• Bélier et tête d'outil : Le bélier coulisse sur les guides installés sur la face verticale avant de la colonne. Il donne une fente pour ajuster la position de la course. Le bélier porte l'outil, fixé à l'extrémité inférieure de la tête d'outil.
• Entraînement du bélier (Ram Drive) : Il transforme le mouvement circulaire du moteur en mouvement alternatif du bélier dans un plan vertical. Il fournit également l'arrangement d'une vitesse plus lente pendant la course de coupe ou d'avance et d'une vitesse plus grande pendant la course de retour pour réduire le temps mort.
• Colonne : La partie verticale droite, moulée intégralement et rigide de la base est la colonne ; elle remplit les fonctions suivantes : Elle loge le dispositif d'entraînement du bélier, qui alterne sur sa face verticale avant. Elle loge également le mécanisme d'alimentation de la table.
• Table circulaire ou rotative : Elle peut tourner sur le chariot transversal pour produire une avance circulaire du travail. Et elle peut maintenir le travail par serrage, en utilisant des dispositifs de fixation, un étau, etc. Elle a une structure d'avance rotative soit manuelle, soit motorisée. Sur certaines machines, la table peut être graduée en degrés pour l'indexage.
• Entraînement d'avance (Feed Drive) : Il donne l'arrangement d'avance longitudinale et transversale de la table soit par motorisation, soit manuellement. Il donne également l'arrangement d'avance circulaire ou rotative de la table sur un axe vertical. L'avance intermittente de la table est fournie au début de chaque course de coupe ou d'avance du bélier.

Types de machines à mortaiser

Différents types de machines à mortaiser sont :

• Machine à mortaiser poinçonneuse (Puncher)
• Machine à mortaiser d'outillage (Toolroom)
• Machine à mortaiser de production
• Machine à mortaiser pour clavettes (Keyseater)

1. Machine à mortaiser poinçonneuse (Puncher)

C'est une machine vraiment rigide et lourde conçue pour enlever un grand pourcentage de métal des pièces moulées et forgées. La longueur de course du mortaiser poinçonneur est suffisamment grande. Elle peut aller de 1800 à 2000 mm.

Le bélier du mortaiser poinçonneur est généralement entraîné par l'engrenage d'un pignon spiralé avec des dents de crémaillère taillées sur la face inférieure du bélier. Le pignon est entraîné ici par un moteur électrique réversible à vitesse variable, très similaire à une planeuse. Des engrenages électriques contrôlent l'avance.

2. Machine à mortaiser d'outillage (Toolroom)

C'est une machine plus légère qui fonctionne à grande vitesse. Elle est conçue pour un usinage de haute précision. Cette machine prend des passes légères et donne une finition précise. On peut travailler à des vitesses très élevées. Avec des dispositifs spéciaux, la machine peut gérer une variété de tâches sur une base de production.

3. Machine à mortaiser de production

Le mortaiser de production est un mortaiser robuste composé d'une base en fonte lourde et d'un châssis lourd, généralement fabriqué en deux parties. Il est principalement utilisé pour les travaux de production générale. Un disque cannelé avec une bielle est utilisé pour alterner l'action du bélier. Un volant d'inertie est utilisé dans ce mortaiser pour prévenir la course à la fin de la course.

4. Machine à mortaiser pour clavettes (Key seater)

Le mortisseur à clavettes, également reconnu comme machine à claveter, est un type spécial de mortaiser conçu pour couper des clavettes.

Le mortisseur à clavettes est lié aux raboteuses verticales, la différence étant que l'outil de coupe sur un mortisseur à clavettes pénètre dans la pièce par le bas et coupe sur la course descendante, tandis que l'outil sur une raboteuse pénètre dans la pièce par le haut et coupe vers le bas.

Mécanismes de la machine à mortaiser

• Entraînement hydraulique
• Entraînement par moteur à vitesse variable

Entraînement hydraulique :

Un moteur à vitesse constante actionne une pompe hydraulique qui fournit de l'huile à pression constante sur la ligne. Une vanne de régulation dirige l'huile sous pression alternativement à chaque extrémité du piston.

En même temps, elle libère l'huile de l'autre extrémité du piston pour la renvoyer au réservoir. Le piston est poussé par l'huile et relié à la tige de piston avec le bélier, déplaçant le bélier vers l'avant tout en portant l'outil.

La pénétration d'huile à chaque extrémité du piston est accomplie alternativement, avec l'aide de chiens de course et de valves pilotes. Alors que le bélier avance et termine sa course (aller et retour), un chien de course actionnera la valve pilote qui actionnera la vanne de régulation.

La vanne de régulation acceptera l'huile de l'autre côté du piston et la vitesse du bélier sera inversée. La longueur de la course du bélier dépendra de la position des chiens de course. La longueur de la course peut être modifiée en déplaçant les chiens de course à la position désirée.

Entraînement par moteur à vitesse variable :

Dans ce type de mortaiser, la vitesse est obtenue par divers engrenages présents dans la boîte de vitesses et l'arbre tourne avec l'aide d'un moteur électrique. À l'origine, il est utilisé dans les grandes machines à mortaiser modernes.

Spécifications des machines à mortaiser

Les spécifications des machines à mortaiser dépendent de plusieurs facteurs, dont certains sont :

• Puissance d'entrée
• Type d'entraînement
• Avance maximale de table
• Nombre d'avances
• Avance de table
• Espace au sol requis
• Longueur maximale de course du bélier
• Nombre de vitesses
• Diamètre de la table de travail en mm
• kW du moteur

Applications de la machine à mortaiser

Les principales applications des machines à mortaiser sont :

• Coupe de clavettes, gorges, tôles, rainures de diverses formes et formation de formes régulières ou irrégulières utilisées dans de nombreuses unités de fabrication. Peut être utilisé dans tout atelier où le mouvement vertical de l'outil est nécessaire pour fabriquer différents objets métalliques.
• Utilisé pour les passes légères, cannelures, clavettes internes, taillage droit d'engrenages droits internes, face interne courbe de section circulaire, rainures d'huile internes, etc.
• Alésage interne de surfaces circulaires, concaves et convexes.
• Utilisé également pour l'usinage d'engrenages internes et externes.
• Agrandissement et finition de trous non circulaires bordés par plusieurs surfaces planes.
• Rainures et gorges internes de section rectangulaire avec courbes.
• Usinage interne de trous géométriques aveugles similaires à l'alésage hexagonal.
• Surfaces planes internes.

Avantages des machines à mortaiser

Les avantages des machines à mortaiser sont :

• C'est une machine légère.
• Machine à faible coût.
• Faible maintenance.
• Finition de surface précise.
• L'outil utilisé ici est un outil de coupe à pointe unique.
• L'efficacité de la machine est élevée.

Inconvénients des machines à mortaiser

Les inconvénients des machines à mortaiser sont :

• Ouvrier qualifié requis pour l'opérer.
• Construction rigide.

Vidéo sur la machine à mortaiser

Questions fréquentes

Qu'est-ce qu'une machine à mortaiser ?

Les machines à mortaiser sont des machines alternatives principalement utilisées pour fabriquer des surfaces horizontales, verticales ou planes. La machine à mortaiser est principalement utilisée pour le dressage de plans, la formation de surfaces et de clavettes, etc., et convient à la production unitaire ou en petites séries.

Qu'est-ce qu'une machine à mortaiser (slotter) ?

Une machine à mortaiser est une machine-outil dans laquelle le matériau est enlevé pour produire les formes désirées. Elle est utilisée pour produire l'usinage de surfaces cylindriques et planes.

Quelles sont les pièces d'une machine à mortaiser ?

Les différentes pièces d'une machine à mortaiser sont :

• Base.
• Colonne.
• Chariot.
• Chariot transversal.
• Table rotative.
• Ensemble bélier et tête d'outil.
• Mécanisme d'entraînement du bélier.
• Mécanisme d'avance.

Quels sont les types de machines à mortaiser ?

Différents types de machines à mortaiser :

• Machine à mortaiser poinçonneuse
• Machine à mortaiser d'outillage
• Machine à mortaiser de production
• Machine à mortaiser pour clavettes

À quoi sert une machine à mortaiser ?

La machine à mortaiser effectue principalement les traitements suivants : Utilisée pour couper des gorges, cannelures, clavettes pour travaux internes et externes tels que l'usinage d'engrenages internes et externes. Utilisée pour le façonnage de formes ou profils internes et externes. Utilisée pour l'usinage de surfaces concaves, circulaires, semi-circulaires et convexes.

Qu'est-ce qu'une machine à mortaiser, expliquez sa construction avec un schéma ?

Une machine à mortaiser est une machine-outil alternative dans laquelle le bélier tenant l'outil alterne sur un axe vertical et l'action de coupe de l'outil se fait uniquement pendant la course descendante. Construction : Le mortaiser peut être considéré comme une raboteuse verticale et ses pièces principales sont la base, la colonne et la table.

Quel est le nom de l'outil de mortaisage ?

Une machine à mortaiser est utilisée pour produire des gorges, clavettes et dents d'engrenages. Elle est utilisée pour l'usinage de surfaces planes internes et externes et de surfaces circulaires.

Qu'est-ce que le mortaisage dans le processus de fabrication ?

Mortaisage : La production d'une gorge par un processus similaire au raboutage, c'est-à-dire l'enlèvement de matière sous forme de copeaux par un mouvement relatif d'au moins un outil avec un arête de coupe géométriquement définie par rapport à une pièce le long d'une trajectoire non circulaire.

Qu'est-ce que le slotting en entreposage ?

Le slotting d'entrepôt est le processus étape par étape d'analyse des données d'inventaire dans le but de catégoriser et d'organiser l'inventaire dans un entrepôt ou centre de distribution. Le but du slotting de votre entrepôt est de maximiser l'efficacité globale de vos opérations.

Qu'est-ce que le slotting dans la chaîne d'approvisionnement ?

Le slotting est le terme abrégé pour le processus d'allocation de produits (SKU) à des emplacements dans l'entrepôt selon des règles métier et des caractéristiques de produit.

Qu'est-ce qu'une machine à mortaiser verticale ?

Une machine à mortaiser est une machine-outil alternative dans laquelle un bélier maniant l'outil alterne sur un axe vertical et la coupe par l'outil est effectuée pendant la course descendante. La machine-outil enlève les copeaux de matériau indésirables de la pièce pour produire cannelures, rainures et autres outils.

Qu'est-ce que l'optimisation du slotting ?

L'optimisation du slotting est le processus d'attribution de chaque SKU dans le centre de distribution à son emplacement le plus productif.

Qu'est-ce que le slotting dans SAP EWM ?

Le slotting dans SAP Extended Warehouse Management (EWM) est le processus de mise en place/arrangement des marchandises dans un entrepôt d'une manière spécifique, assurant un stockage et un prélèvement optimaux. Le slotting utilise une variété de données pour déterminer les paramètres de contrôle de rangement appropriés/pertinents.
