Créer un lecteur MP3 interactif Arduino avec capteur de distance ultrasonique

Composants et fournitures

Composant	Quantité

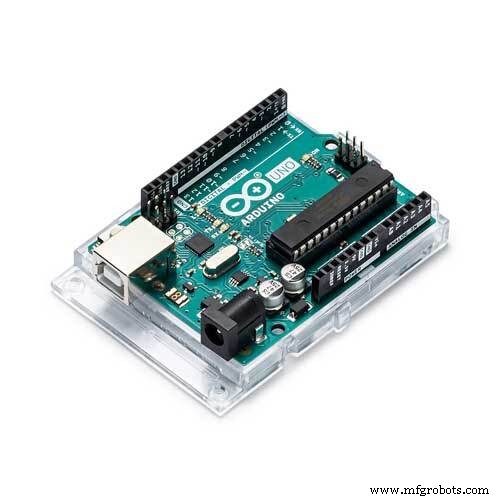

Arduino UNO	1
Lecteur MP3 série Catalex (avec carte microSD et adaptateur carte SD pour PC)	1

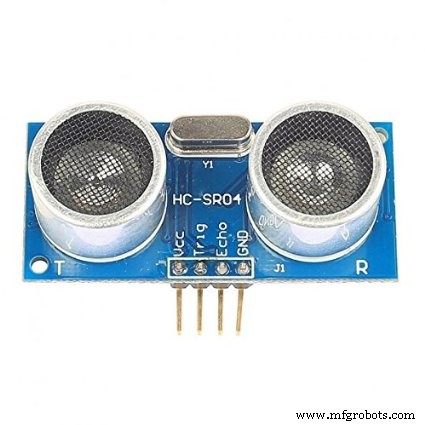

Capteur ultrasonique HC-SR04 (genérique)	2
Haut-parleur avec entrée jack MP3	1

À propos du projet

Utilisation du lecteur MP3 série Catalex

Mon tutoriel précédent explique l'utilisation de ce module avec la seule bibliothèque SoftwareSerial.h et des fonctions simples. Voici la fonction d'envoi de commande :

void sendCommand(int8_t command, int16_t dat) {
  if (command==CMD_PLAY_WITHFOLDER || command==CMD_PLAY_WITHVOLUME){
    Serial.println("PLAYING SONG, SLIGHTLY MOVE YOUR HEAD FOR GREAT EFFECT");
  }
  delay(20);
  Send_buf[0] = 0x7e; // octet de début
  Send_buf[1] = 0xff; // version
  Send_buf[2] = 0x06; // nombre d'octets de commande (sans début/fin)
  Send_buf[3] = command;
  Send_buf[4] = 0x00; // 0x00 = pas de retour, 0x01 = retour
  Send_buf[5] = (int8_t)(dat >> 8); // data high
  Send_buf[6] = (int8_t)(dat);      // data low
  Send_buf[7] = 0xef; // octet de fin
  for(uint8_t i=0; i<8; i++) {
    mySerial.write(Send_buf[i]);
  }
  Serial.println();
}

Utilisation du capteur ultrasonique HC-SR04

Également couvert dans un tutoriel précédent, sans bibliothèque nécessaire. Voici la fonction de mesure de distance :

long measureDistance() {
  long duration, distance;
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);
  duration = pulseIn(echoPin, HIGH);
  distance = (duration/2) / 29.1;
  Serial.println("distance:");
  Serial.println(distance);
  return distance; // en cm
}

Version 1 : Déclencheur MP3 simple par distance

Installez la bibliothèque SoftwareSerial.h si nécessaire. Dans cette version, si un objet approche à moins de 50 cm, le MP3 se déclenche. Je l'ai utilisé pour faire peur à mes colocataires avec un clip audio « surprise motherfucker ».

Note : Le code complet .ino est dans les pièces jointes du projet.

void loop() {
  if(measureDistance() < 50) {
    sendCommand(CMD_PLAY_WITHFOLDER, 0X0203); // 3ème chanson du 2ème dossier
    delay(1000); // éviter les erreurs
  }
  delay(300);
}

Version 2 : Déclencheur MP3 par variation de distance (perturbation)

Cette version ne se soucie pas de la distance absolue, mais détecte les différences entre lectures successives. Si des déclenchements intempestifs surviennent, augmentez la valeur dans if(gap > 20). De nouvelles variables sont déclarées hors boucle.

int firstTime = 0;
long Distance, auxDistance, gap = 0;

void loop() {
  Distance = measureDistance(trigPin, echoPin);
  gap = abs(Distance - auxDistance);
  if(firstTime == 0) {
    auxDistance = Distance;
    gap = 0;
    firstTime++;
    delay(1000);
  }
  if(gap > 20) { // variation > 20 cm
    sendCommand(CMD_PLAY_WITHFOLDER, 0X0201); // 1ère chanson du 2ème dossier
    firstTime = 0;
    delay(2000);
  }
  Serial.print("New Distace:");
  Serial.print(Distance);
  Serial.print(" Old Distance: ");
  Serial.print(auxDistance);
  Serial.println(gap);
  delay(300);
  auxDistance = Distance;
}

Version 3 : Deux capteurs de distance – détection de direction

Avec deux capteurs, on peut deviner la direction du mouvement. Le programme dit « hello » ou « bye » selon la direction.

• Définir deux paires de broches pour le second HC-SR04 :

#define trigPin 13   // premier module
#define echoPin 12
#define trigPin2 10  // second module
#define echoPin2 9

• Nouvelles variables :

long Distance, auxDistance, gap = 0;
long Distance2, auxDistance2, gap2 = 0;

• Dans setup(), déclarer les nouvelles broches :

pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
pinMode(trigPin2, OUTPUT);
pinMode(echoPin2, INPUT);

• Modifier measureDistance() pour accepter les broches en arguments :

long measureDistance(int trigger, int echo) {
  long duration, distance;
  digitalWrite(trigger, LOW);
  delayMicroseconds(2);
  digitalWrite(trigger, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigger, LOW);
  duration = pulseIn(echo, HIGH);
  distance = (duration/2) / 29.1;
  Serial.println("distance:");
  Serial.println(distance);
  return distance;
}

• Dans loop() :

void loop() {
  Distance = measureDistance(trigPin, echoPin);
  Distance2 = measureDistance(trigPin2, echoPin2);
  gap = abs(Distance - auxDistance);
  gap2 = abs(Distance2 - auxDistance2);
  if(firstTime == 0) {
    auxDistance = Distance;
    auxDistance2 = Distance2;
    gap = 0; gap2 = 0;
    firstTime++;
    delay(2000);
  }
  if(gap > 20 && gap2 < 20) {
    sendCommand(CMD_PLAY_WITHFOLDER, 0X0201);
    firstTime = 0;
    Serial.println("RIGHT MOVEMENT DETECTED");
    delay(2000);
  }
  if(gap2 > 20 && gap < 20) {
    sendCommand(CMD_PLAY_WITHFOLDER, 0X0202);
    firstTime = 0;
    Serial.println("LEFT MOVEMENT DETECTED");
    delay(2000);
  }
  // ... affichage debug ...
  delay(300);
  auxDistance = Distance;
  auxDistance2 = Distance2;
}

Bon bidouillage !

Code

• Version 1 : Déclencheur MP3 simple par distance
• Version 2 : Déclencheur MP3 par perturbation
• Version 3 : Deux capteurs, détection de direction

Les trois versions complètes (avec includes, définitions, setup, loop) sont fournies dans la section code du projet original.

Schémas
