Comment lire de l'audio avec Arduino UNO et DFPlayer Mini – Guide étape par étape

Composants nécessaires

À propos du projet

Bonjour à tous ! Dans ce tutoriel, nous allons apprendre à lire des fichiers audio en utilisant un Arduino UNO et un module DFPlayer Mini. Le DFPlayer Mini est un module lecteur MP3 compact et peu coûteux, capable de piloter directement un haut-parleur. Il peut fonctionner en mode autonome (avec batterie, haut-parleur et boutons poussoirs) ou être contrôlé via un Arduino UNO (ou toute carte disposant de capacités RX/TX).

Schéma de câblage

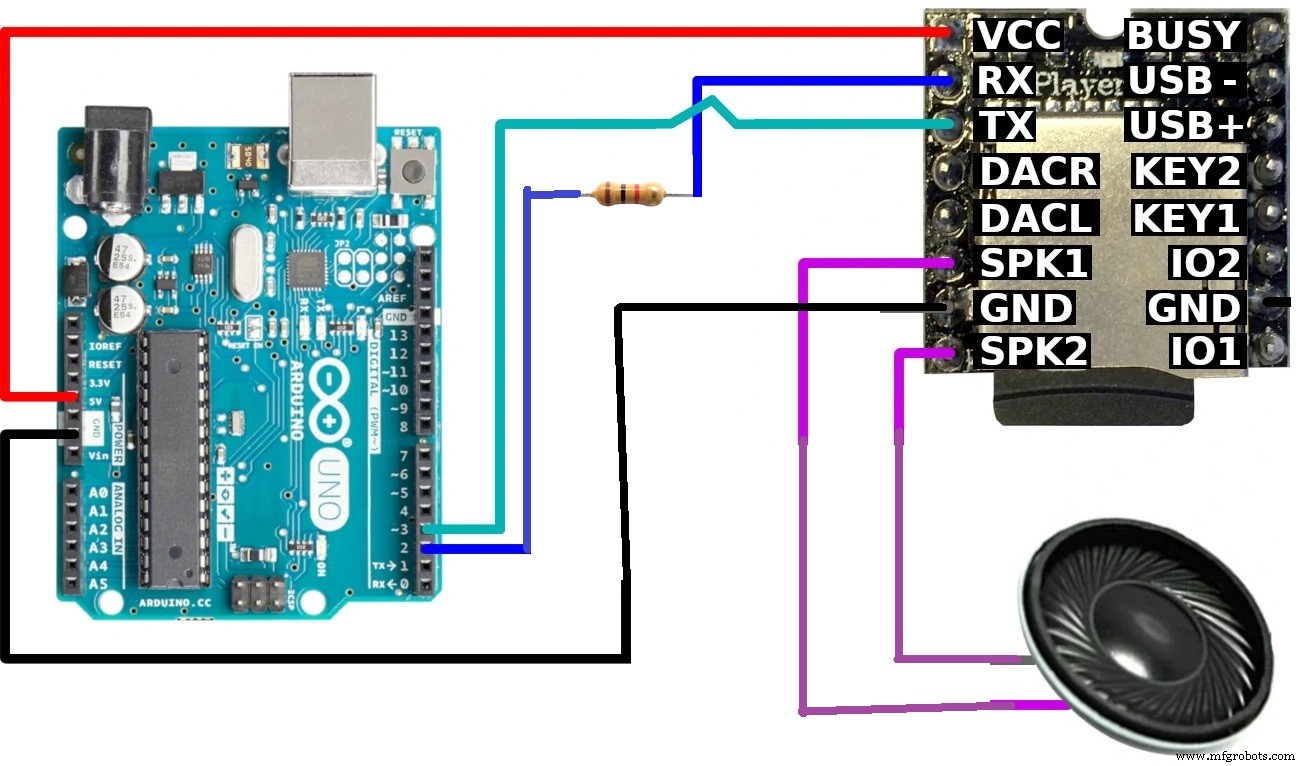

Le schéma de connexion est illustré ci-dessous. Les points clés sont :

• Le module DFPlayer Mini communique via liaison série logicielle (SoftwareSerial) sur les broches 2 (RX) et 3 (TX) de l'Arduino.
• Le haut-parleur se connecte directement aux bornes SPK_1 et SPK_2 du module.
• Une carte micro-SD contenant les fichiers audio (nommés 0001.mp3, 0002.mp3, etc.) doit être insérée dans le module.

Code Arduino

Le code ci-dessous initialise la communication avec le DFPlayer Mini, règle le volume au maximum (30) et lance la lecture du premier fichier MP3 présent sur la carte SD.

#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>

// Broches pour la liaison série logicielle vers le DFPlayer Mini
static const uint8_t PIN_MP3_TX = 2; // Relie au RX du module
static const uint8_t PIN_MP3_RX = 3; // Relie au TX du module

SoftwareSerial softwareSerial(PIN_MP3_RX, PIN_MP3_TX);
DFRobotDFPlayerMini player;

void setup() {
  Serial.begin(9600);           // Port série USB pour le débogage
  softwareSerial.begin(9600);   // Port série pour le DFPlayer Mini

  if (player.begin(softwareSerial)) {
    Serial.println(F("OK"));
    player.volume(30);          // Volume de 0 à 30
    player.play(1);             // Joue le premier fichier MP3
  } else {
    Serial.println(F("Échec de la connexion au DFPlayer Mini !"));
  }
}

void loop() {
  // Rien à faire en boucle pour cet exemple simple
}

Notes importantes

• Assurez-vous d'installer la bibliothèque DFRobotDFPlayerMini via le gestionnaire de bibliothèques de l'IDE Arduino.
• Les fichiers audio sur la carte SD doivent être placés dans un dossier nommé mp3 et nommés selon la convention 0001.mp3, 0002.mp3, etc.
• Alimentez le module DFPlayer Mini en 5V (broche VCC) et reliez les masses (GND) entre l'Arduino et le module.
• Pour éviter les parasites audio, ajoutez une résistance de 1 kΩ en série sur la ligne TX de l'Arduino vers le RX du module.
