Afficher des chiffres sur un afficheur 7 segments à l'aide d'un clavier – Guide pas à pas

Composants et fournitures

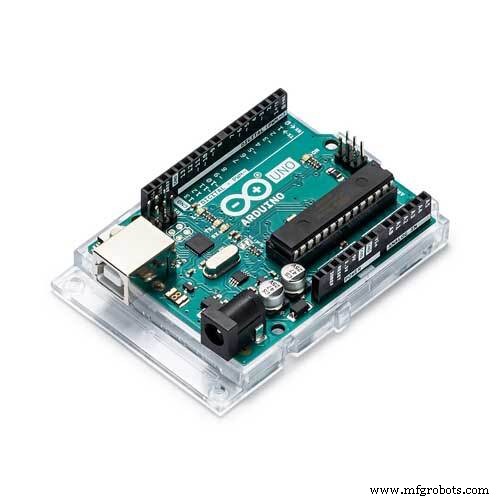

	Arduino UNO	×	1

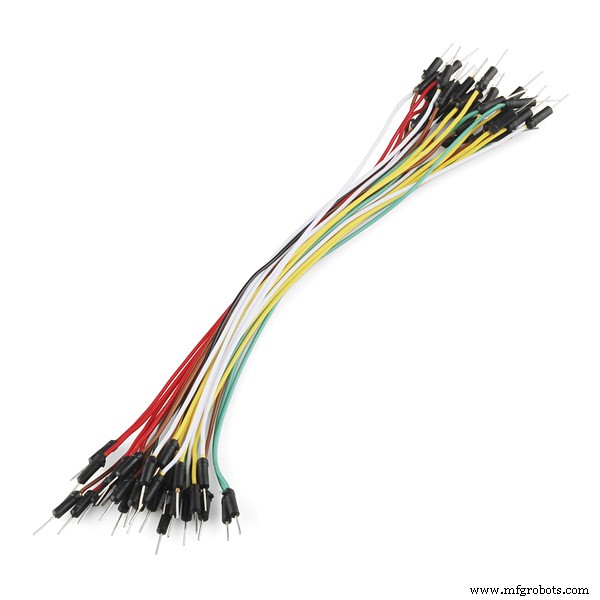

	Fils de connexion (génériques)	×	1
	Afficheur 7 segments	×	1
	Résistance 221 Ω	×	1
	Clavier matriciel 3x4 Adafruit à membrane	×	1

Applications et services en ligne

Arduino IDE

À propos du projet

Ce projet simple montre comment contrôler un afficheur 7 segments avec un clavier numérique ! Le chiffre que vous appuyez sur le clavier s'affiche sur l'afficheur 7 segments !

Réalisation

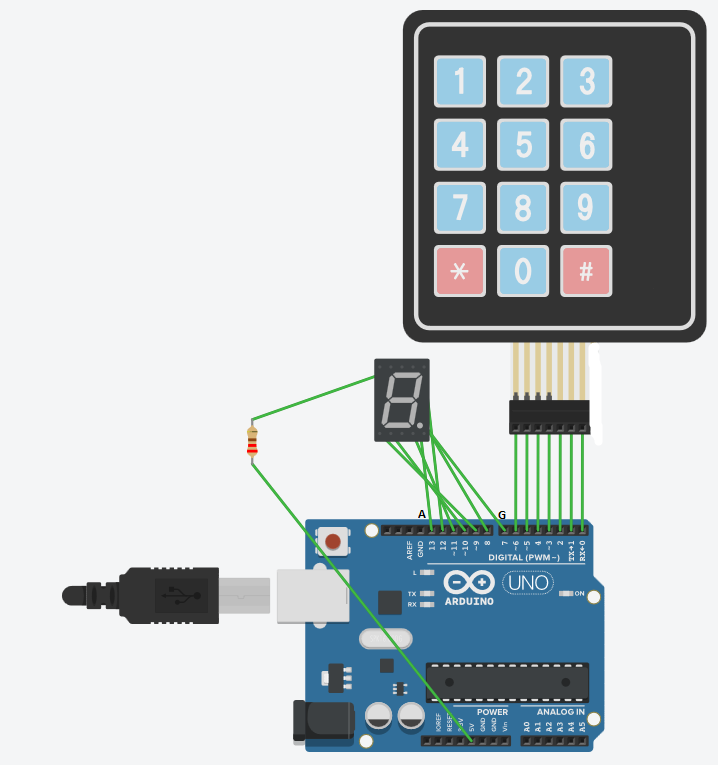

Le schéma est ci-dessous. C'est assez simple. Vous devez utiliser un clavier matriciel 3x4 pour avoir suffisamment de broches.

Le code

Dans mon sketch, pour contrôler facilement l'afficheur 7 segments, j'utilise la bibliothèque sevenSegmentDisplay de Giuseppe Masino, qu'il faut également installer. Vous pouvez la télécharger depuis le gestionnaire de bibliothèques Arduino ou depuis la page GitHub. Vous devrez aussi installer la bibliothèque Keypad, également disponible dans le gestionnaire de bibliothèques Arduino.

Vous devrez légèrement adapter le code pour le faire fonctionner. Voici ce qu'il faut faire :

À cette ligne :

sevenSegmentDisplay ssd(COMMON_ANODE, 13, 12, 11, 10, 9, 8, 7, A0);

Si vous avez un afficheur à cathode commune, remplacez COMMON_ANODE par COMMON_CATHODE. Vous avez peut-être remarqué que j'ai mis A0 pour le point décimal. Nous n'utilisons pas le point décimal dans ce projet, donc cela n'a pas d'importance.

C'est tout, téléversez le code et vous devriez être prêt !

Image du clavier par Adafruit

Code

Code clavier afficheur

Bibliothèque sevenSegmentDisplay

https://github.com/qub1750ul/Arduino_sevenSegmentDisplay

Schémas

Pour cathode commune, connecter la résistance à GND au lieu de 5V
