Surveillance de l'humidité du sol en temps réel avec affichage LCD – Kit DIY Arduino

Composants et fournitures

Arduino UNO	×	1
Capteur d'humidité du sol SparkFun (avec bornes à vis)	×	1
Écran LCD standard Adafruit 16×2 blanc sur bleu	×	1
Plaque d'essai (breadboard) générique	×	1

Outils nécessaires

Fer à souder (générique)

Applications et services en ligne

Arduino IDE
circuito.io

À propos du projet

Ce projet montre comment interfacer un capteur d'humidité du sol avec un écran LCD pour afficher le taux d'humidité. J'oubliais chaque jour d'arroser ma plante et ma grand-mère me le rappelait. J'ai donc décidé de construire un dispositif pour afficher l'humidité et me rappeler de vérifier. J'ai rapidement utilisé Circuito.io pour ajouter les entrées/sorties et obtenir le schéma.

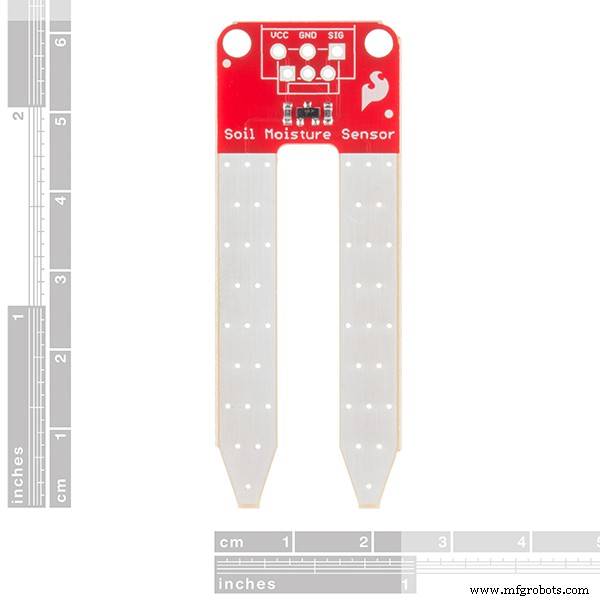

Connexion du capteur d'humidité

Broche 0 du capteur → GND
Broche Sig du capteur → Arduino A3
Broche Vin du capteur → Arduino 5V

Connexion de l'écran LCD (I2C)

GND du LCD → GND
SCL du LCD → Arduino A5
SDA du LCD → Arduino A4
VCC du LCD → Arduino 5V

Code

Fichier principal

#include

LiquidCrystal lcd(5, 4);

const int analogInPin = A5;
int sensorValue = 0;

void setup() {
  lcd.begin(16, 2);
  delay(100);
}

void loop() {
  lcd.clear();
  lcd.print("Humidite sol:");
  sensorValue = analogRead(analogInPin);
  lcd.setCursor(0, 1);
  lcd.print(sensorValue);
  delay(300);
}

Schéma de câblage

Schéma complet disponible (voir fichier joint).
