Système domotique low-cost : Raspberry Pi / MediaTek LinkIt + Azure – Architecture complète

Composants et fournitures

Raspberry Pi 2 Model B (ou Orange Pi ~15 $)	×1
Module XBee (ou transceiver radio low-cost)	×1
Arduino UNO	×1

Applications et services en ligne

• Microsoft Azure (stockage tables, Web Apps ASP.NET 5)

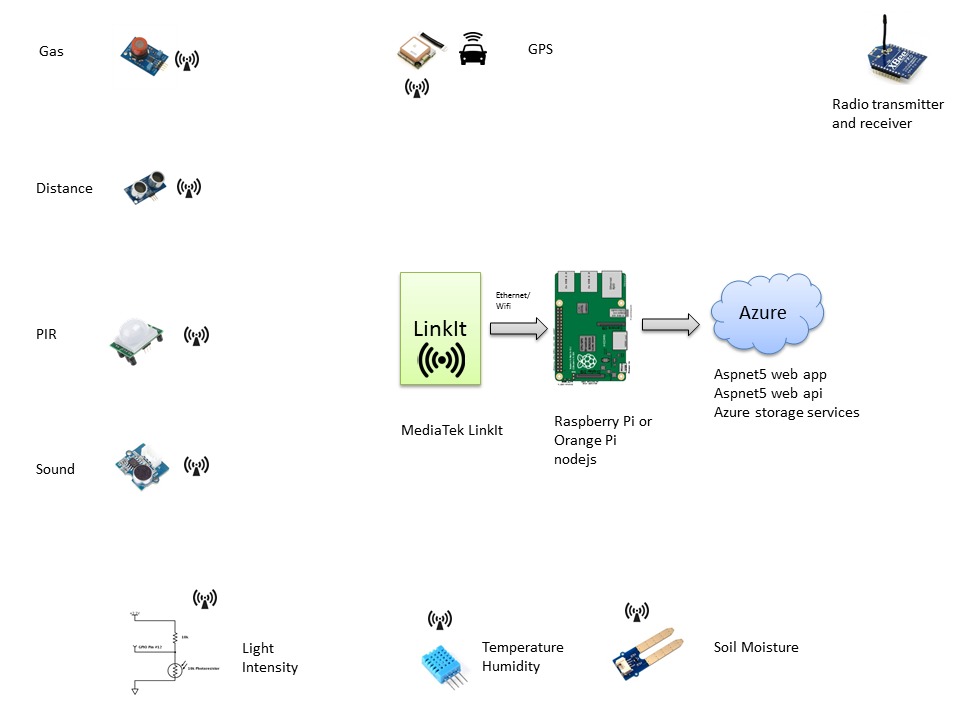

Architecture du système

Les capteurs (température, humidité, lumière, PIR, distance, GPS, gaz, humidité sol, microphone) transmettent leurs données par radio (XBee) au module MediaTek LinkIt. Celui-ci formate les données en JSON (structure normalisée avec deviceid, desired, timeutc, signedBy) et les poste via HTTP POST au serveur local (Raspberry/Orange Pi sous Node.js).

Rôle du serveur local (Node.js / Express)

• Réception des JSON POST depuis le LinkIt
• Ajout de l'horodatage UTC et signature (signedBy: "orangepi")
• Relai vers le cloud (Azure) via nouvelles requêtes POST vers les API ASP.NET 5
• Possibilité de filtrage, validation, conversion, analytics locale

Modélisation JSON (exemples)

{ "deviceid": "iot/myhome/livingroom/thermostat",
  "desired": { "temperature": "24", "humidity": "80" },
  "timeutc": "2015-11-23T00:41:48.824Z",
  "signedBy": "localserver" }

Chaque type de capteur a son endpoint dédié sur le serveur local (/iot/myhome/livingroom/thermostat, /iot/myhome/livingroom/pir, etc.) qui forward vers l'API Azure correspondante.

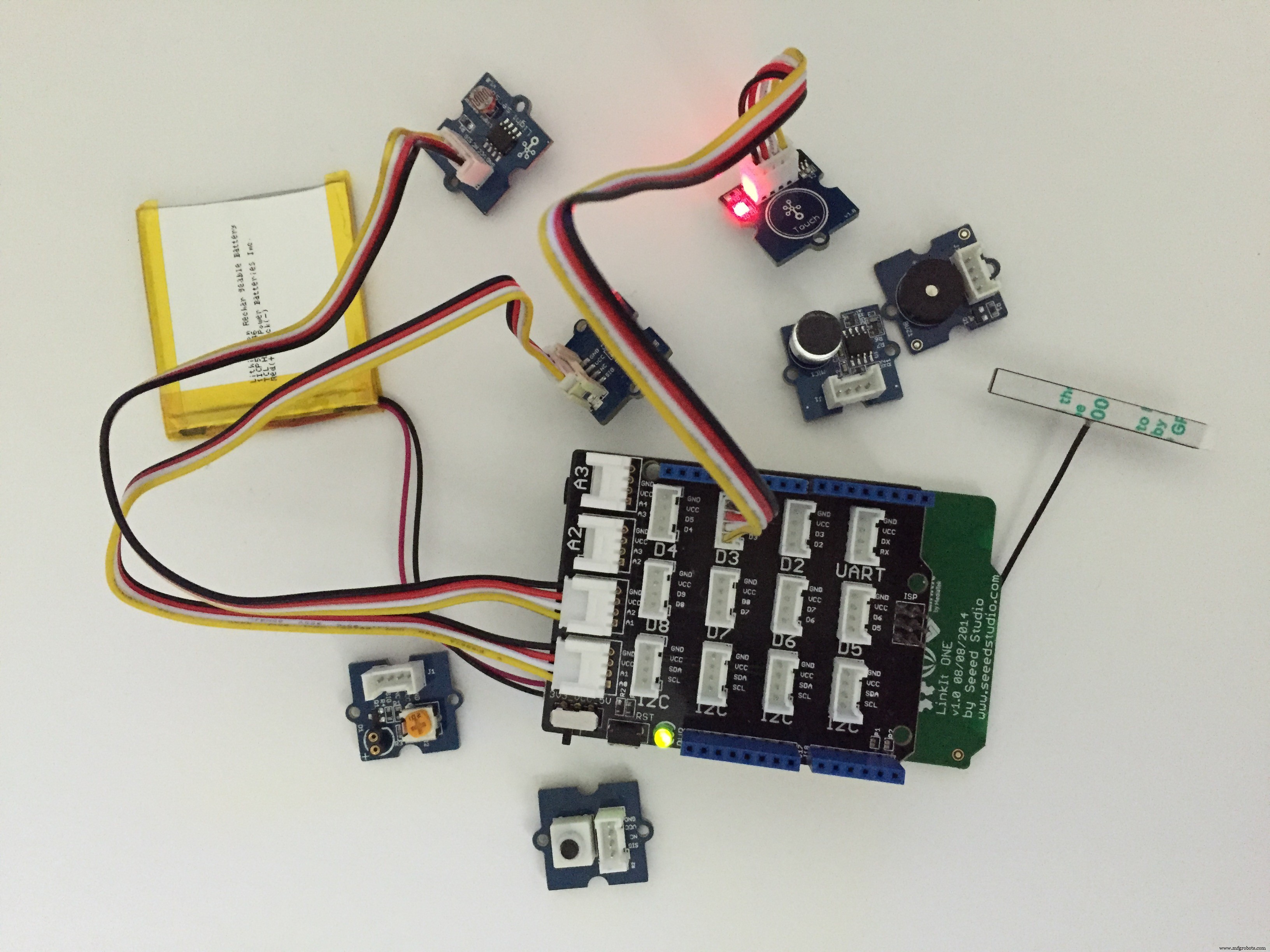

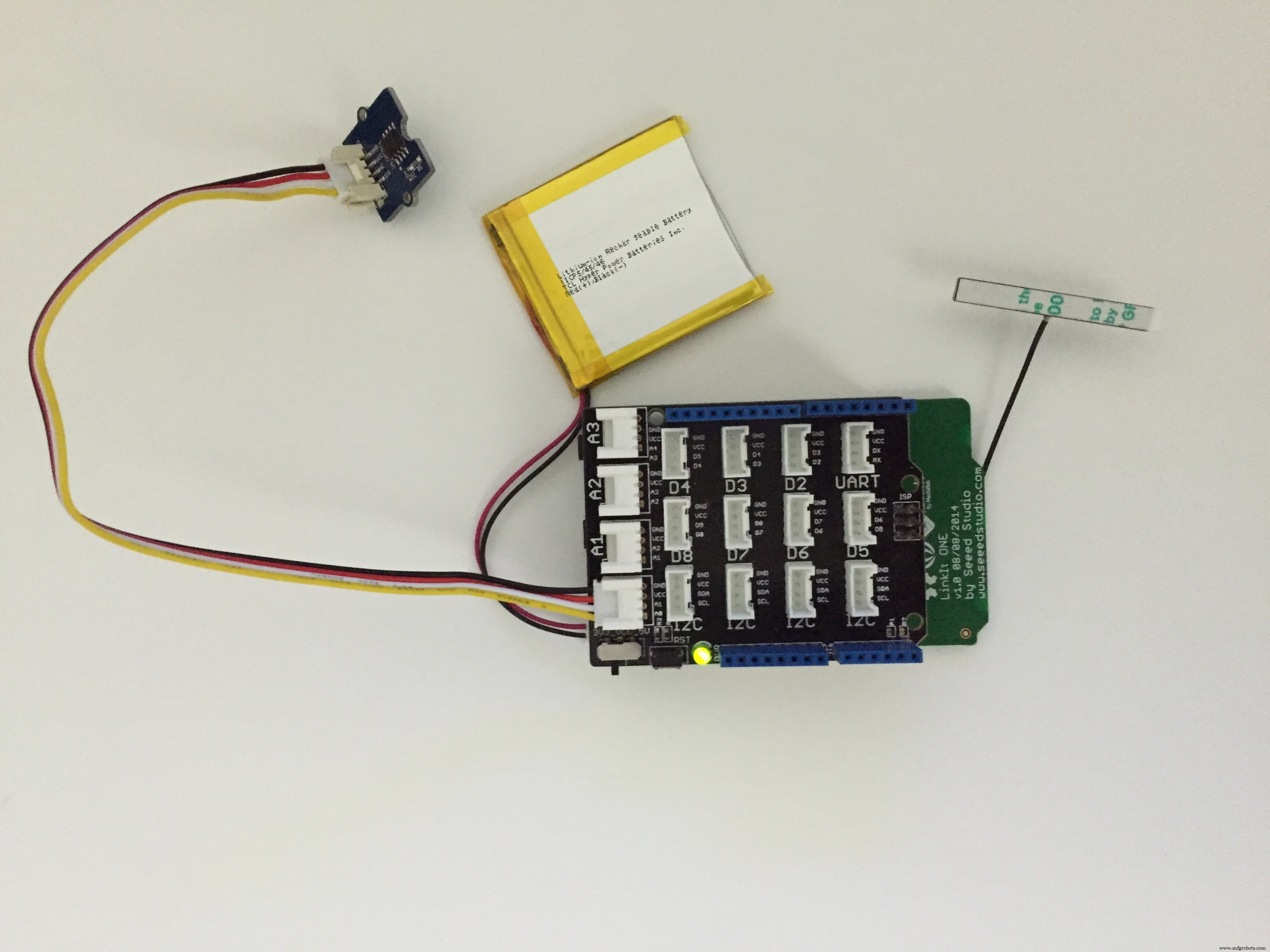

Côté MediaTek LinkIt (C++ / Arduino)

Le sketch MediaTekRx.ino (fourni) simule des lectures capteurs (valeurs aléatoires) et les poste cycliquement au serveur local. Il gère la reconnexion Wi-Fi et HTTP, et attend les réponses du serveur avec timeout.

Serveur local (Node.js – index.js)

Routes Express POST pour chaque endpoint, ajout de timeutc et signedby, puis request vers l'API Azure (URL à configurer).

API Cloud (ASP.NET 5 / C# – Controllers)

Chaque contrôleur (ThermoStatController, PIRController, MoistureController, etc.) hérite de IoTController, reçoit le JSON, crée une entité Azure Table Storage (PartitionKey = type capteur, RowKey = GUID), et insère la ligne. La classe Desired typée selon le capteur.

Conclusion

Architecture modulaire, extensible, démontrant qu'un serveur local à 15 $ peut prétraiter les données IoT avant envoi cloud. Code source complet (LinkIt, Node.js, ASP.NET 5) sur GitHub : syediddi/iot-mediatek-linkIt.

Schémas

Schéma de transmission radio depuis Arduino (avec/sans shield XBee).
