Système d'arrosage automatique

Outils et machines nécessaires

	Fer à souder (générique)
	Fichier (générique)

Applications et services en ligne

Arduino IDE

À propos de ce projet

Pendant les mois les plus chauds de l'été, les plantes peuvent se dessécher et laisser un jardin autrefois coloré complètement mort. L'arrosage à la main prend un temps précieux dans nos horaires chargés, que la plupart d'entre nous ne peuvent pas se permettre. De plus, l'arrosage manuel gaspille de l'eau, une ressource précieuse, surtout pendant ces mois. Ici, ce système est conçu pour faciliter l'arrosage, en n'arrosant que lorsque le sol devient sec, le tout sans intervention manuelle.

Comment ça marche

L'humidité du sol est lue à l'aide d'un Arduino Uno, via une paire d'électrodes en carbone (graphite) insérées à environ 10 cm dans le sol. Le niveau d'humidité est lu comme une tension, en faisant passer un courant à travers les tiges et le sol. Au fur et à mesure que l'humidité du sol diminue, la tension lue augmente, activant une vanne pour arroser la zone. Au contraire, lorsque le sol devient suffisamment humide, la conductance augmente, la tension aux bornes des tiges diminue et la vanne est fermée.

Préparez le capteur d'humidité

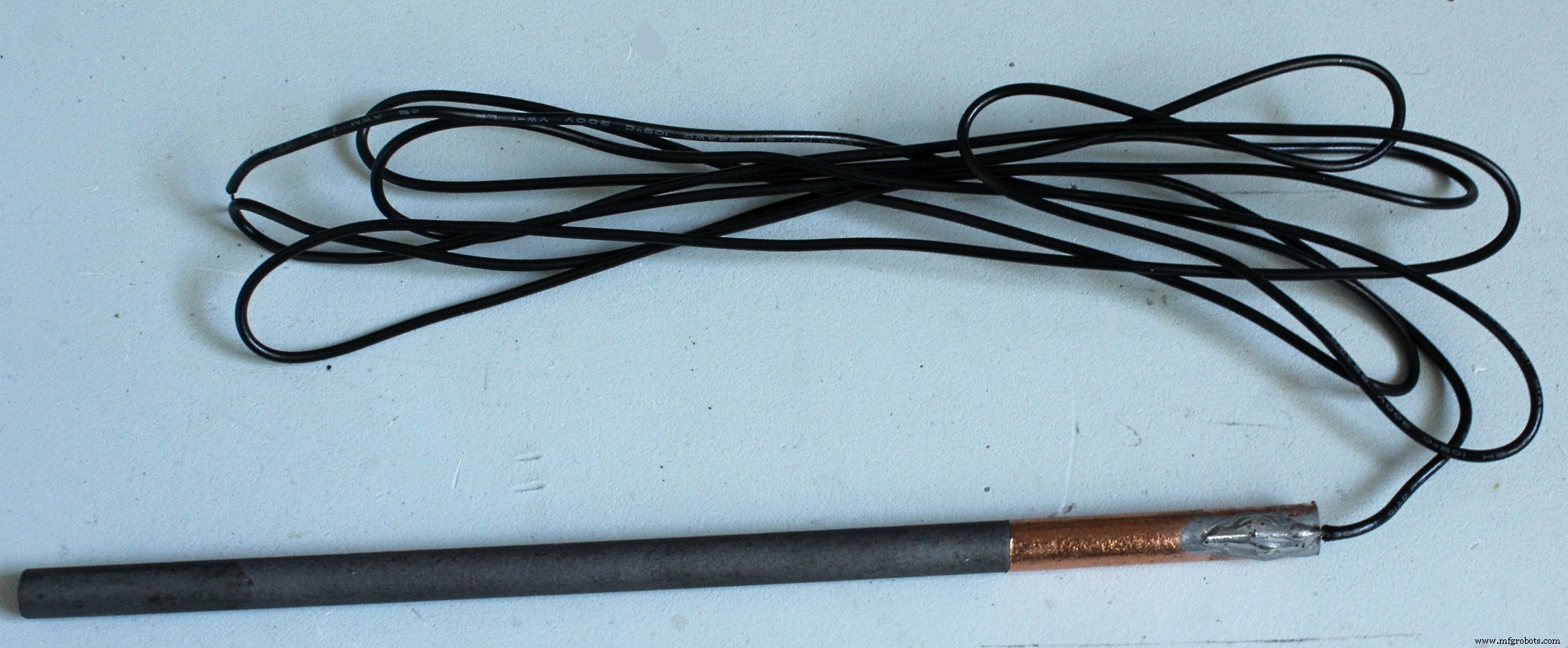

Tout d'abord, cassez la tige de gougeage à l'arc en deux, puis retirez la gaine de cuivre du noyau de graphite à l'aide d'une lime, en laissant 5 cm de cuivre au sommet. Soudez un morceau de fil de cuivre de calibre 20 à la partie en cuivre, qui reliera la tige de détection à l'Arduino. Assurez-vous que le fil est suffisamment long pour aller de l'emplacement de l'usine au matériel de contrôle. Enfin, insérez les tiges dans le sol à côté de la plante à arroser, en gardant le cuivre au-dessus du sol.

Configurer l'Arduino

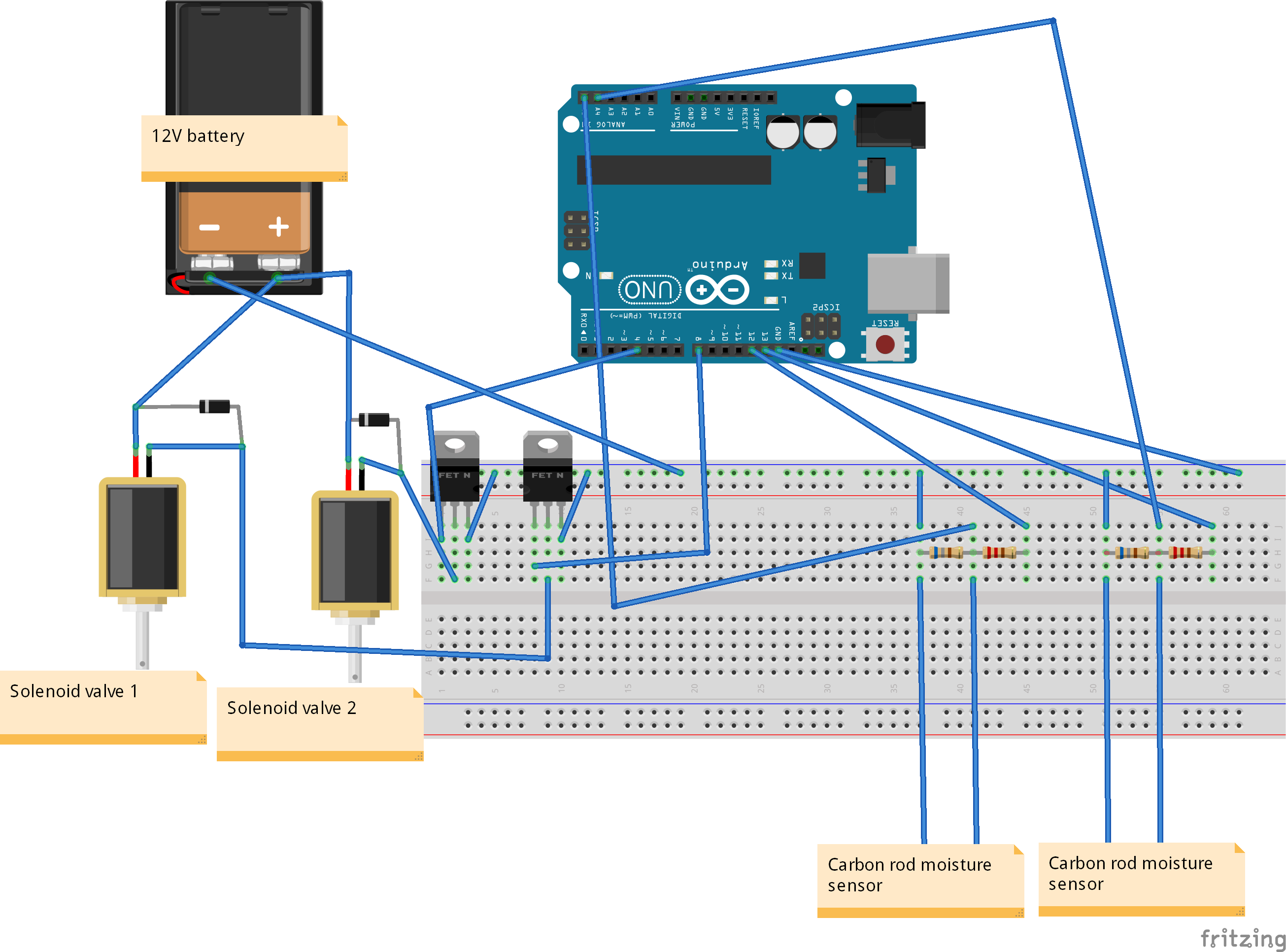

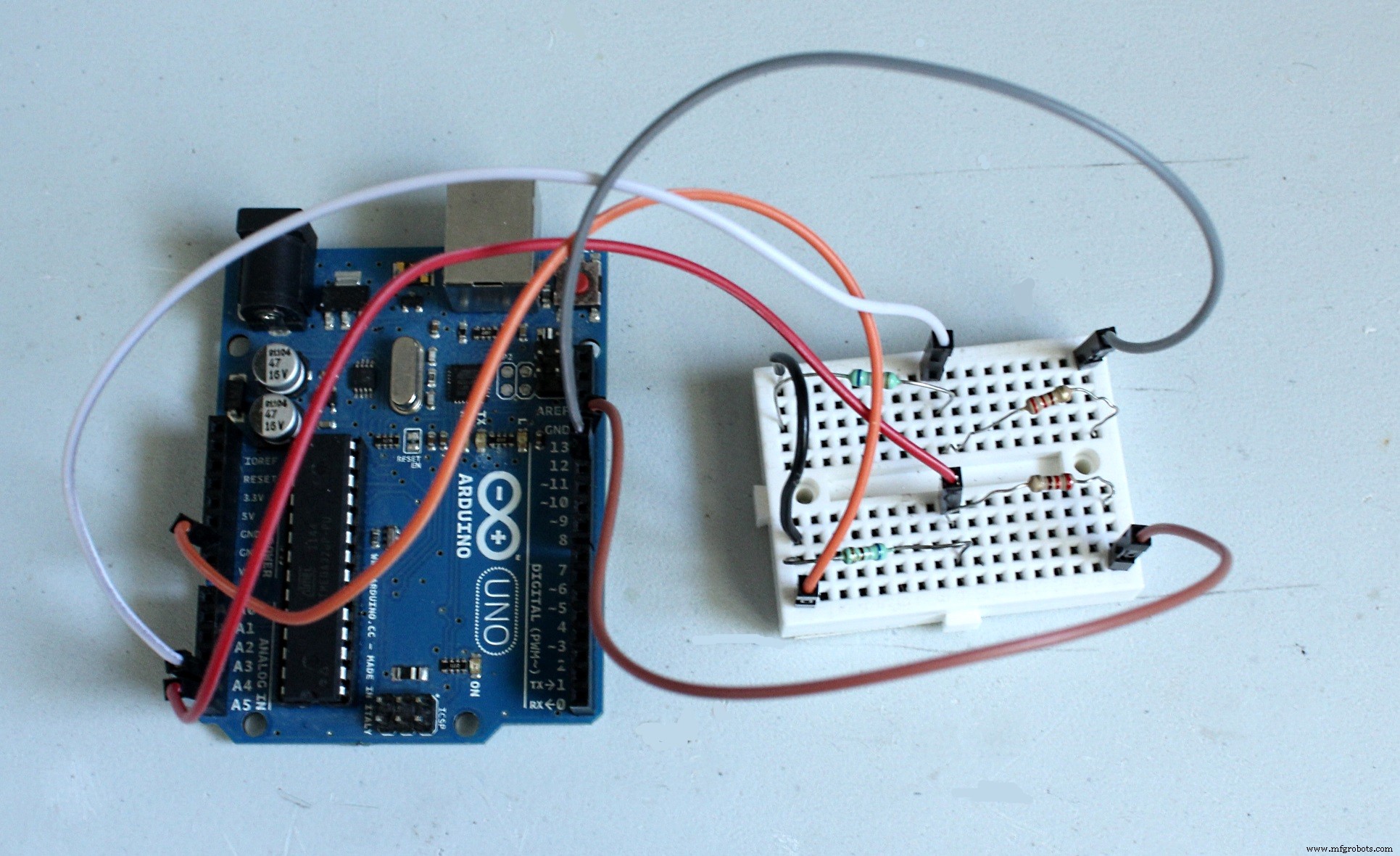

Le code de ce projet est fourni ci-dessous. Personnalisez-le en fonction du nombre de tiges et de vannes de sortie nécessaires. L'électronique auxiliaire devra être connectée comme indiqué sur le schéma, et les valeurs des composants indiquées sont à titre indicatif et n'ont pas besoin d'être exactes. La valeur seuil dans le code devra être ajustée en fonction des caractéristiques du sol dans votre région.

Ensuite, connectez les broches 4 et 8 aux grilles des deux transistors. Un transistor tel qu'un IRF640, TIP120 ou similaire fonctionnera bien pour commuter l'électrovanne. Pour protéger les transistors, connectez les diodes en polarité inversée sur les solénoïdes.

Alimenter le projet

Une alimentation électrique d'isolement DC 12V, une batterie ou un panneau solaire peuvent être utilisés pour le faire fonctionner. Pour des raisons de sécurité, les adaptateurs muraux non isolants ne doivent pas être utilisés car ils présentent un risque d'électrocution car le courant secteur sous tension peut traverser l'électronique et pénétrer dans le sol.

Tout mettre ensemble

Installez l'Arduino et l'électronique auxiliaire dans un boîtier étanche et les électrovannes dans un boîtier séparé. Connectez les tuyaux, allumez le système et ajustez la profondeur de la tige du capteur pour des résultats optimaux. Placez le tuyau suffisamment loin du capteur pour vous assurer que la plante est bien arrosée avant de l'éteindre.

Remarque sur l'utilisation d'électrodes métalliques

Les électrodes métalliques peuvent être pratiques, mais elles peuvent causer des problèmes et doivent être évitées. Lorsqu'un courant traverse le sol pour détecter l'humidité, le métal se décompose, se corrode et s'infiltre dans le sol. La résistance de l'électrode augmentera, donnant des lectures sèches/humides inexactes et contaminant le sol avec des ions métalliques qui peuvent nuire à la santé des plantes. Si les tiges de gougeage à l'arc ne sont pas disponibles, essayez d'extraire les tiges de carbone des batteries carbone-zinc ou d'une mine de crayon épaisse.

Prochaines étapes

Ce projet peut être intégré à une unité ESP8266 pour permettre un contrôle à distance via Internet. De plus, un boîtier imprimé en 3D personnalisé peut être utilisé pour mieux s'adapter aux composants matériels de manière plus nette et plus efficace.

Et là ça est ! Veuillez partir vos commentaires et suggestions d'amélioration dans les commentaires ci-dessous, j'aimerais très apprécié ça !
