Gardez le Wi-Fi activé

À propos de ce projet

Il arrive parfois que vous ne puissiez pas vous connecter à votre routeur WiFi. Cela peut être particulièrement problématique lorsque vous avez un nombre croissant d'appareils IoT dépendants du WiFi. Souvent, le remède consiste simplement à redémarrer le routeur, c'est-à-dire à débrancher le cordon d'alimentation, à attendre quelques secondes et à le rebrancher.

Si vous ne voulez pas subir ce problème de manière continue, cet appareil gardera un œil sur la connectivité wifi. Si la connectivité tombe en panne, il activera le buzzer pour avertir l'utilisateur, puis il éteindra le routeur pendant une durée prédéfinie à l'aide d'un relais. Allume à nouveau le routeur. Une fois le routeur allumé, il attendra un moment pour effectuer une vérification sur le WiFi.

Ceci a été conçu en utilisant le modèle de conception de la machine à états finis.

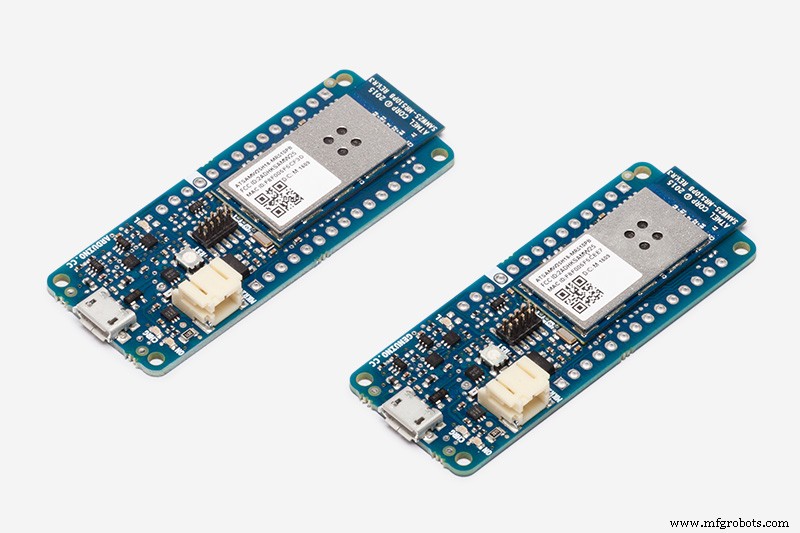

Il utilise une carte MKR 1000 dotée du WiFi intégré. (Vous pouvez également utiliser Arduino avec un bouclier WiFi ou équivalent.) Il vérifie la connectivité WiFi en essayant de se connecter à google.com. Si la connexion est réussie, il met l'appareil dans l'état connecté. Dans l'état Connecté, il attend simplement un certain temps et passe à l'état Vérification pour effectuer une vérification périodique.

Si la connexion échoue, l'appareil passe à l'état Déconnecté. Cet état activera le buzzer via le port 3. Attendra quelques secondes, puis passera à l'état RouterOff.

Lorsque l'état RouterOff est entré, le routeur est éteint par le relais connecté sur le port 0. Après un certain temps, il allumera le routeur et changera l'état en RouterOn.

Lorsque l'état RouterOn est entré, le routeur est activé par relais. Il attend un moment, laissant le temps au routeur de démarrer et de démarrer le WiFi. Ensuite, l'état est changé en Vérification qui effectuera la vérification.

Voici les étapes pour le construire.

Étape 1 : Connecter le haut-parleur

Connectez la broche 3 de l'Arduino au fil rouge du haut-parleur

Connectez la masse de l'Arduino au fil noir du haut-parleur

Étape 2 : Connectez le relais

Prenez un cordon d'alimentation et coupez l'un de ses fils pour le connecter au relais. Connectez une extrémité à la borne commune du relais et l'autre à la borne NC (normalement fermée) du relais. Veillez à ce que les brins ne touchent aucune autre pièce. Connectez le relais à Arduino selon les schémas. Assurez-vous que le relais est sur une surface non conductrice et de préférence dans un boîtier non conducteur. Ceci est important car la partie inférieure du RELAIS expose la HAUTE TENSION DE LA ligne électrique principale. NE PAS connecter le cordon au secteur tant que le projet n'est pas prêt.

Connectez la broche In1 du relais à la broche numérique 0 d'Arduino.

Étape 3 : Télécharger Sketch sur Arduino

Le code est fourni dans https://github.com/sameerkapps/KeepTheWiFiOn

Mettre à jour le nom de votre réseau (SSID) et le mot de passe pour s'y connecter .

Téléchargez-le sur Arduino.

Dans la configuration, il configure les broches Arduino et démarre la connexion avec le WiFi. Il passe ensuite à l'état Vérification.

Dans la boucle, en fonction de l'état actuel, il appellera la méthode pour traiter l'état.

Si vous aimez ce projet, veuillez cliquer sur le bouton Respect, partager avec votre réseau et me suivre.

Code

Code sur Github

Schémas
