Mini radio stéréo compacte RDA5807 — Projet Arduino Nano
Composants et fournitures
| Composant | Quantité |
|---|---|
| Arduino Nano R3 | 1 |
| Module radio RDA5807 | 1 |
| Écran LCD Nokia 5110 84×84 | 1 |
| Interrupteur tactile (bouton poussoir) | 3 |
| Résistance 120 kΩ | 1 |
| Résistance 33 kΩ | 1 |
| Résistance 68 kΩ | 1 |
| Module amplificateur classe D PAM8403 | 1 |
| Haut-parleur 0,25 W, 8 Ω | 2 |
| Batterie Li-ion rechargeable | 1 |
Outils nécessaires

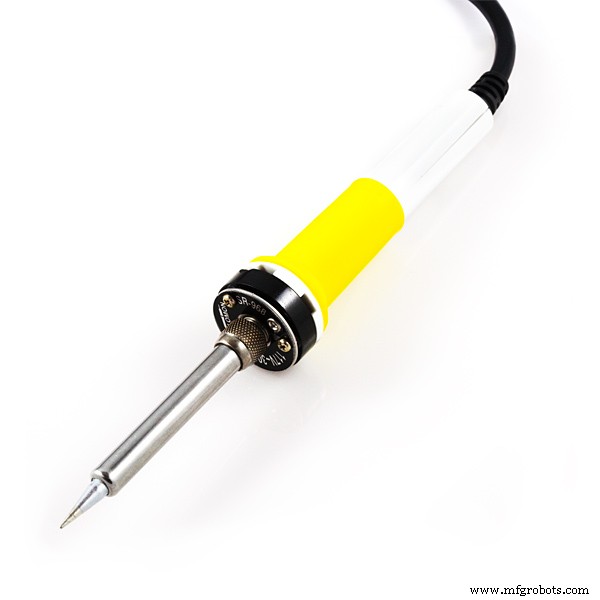

- Fer à souder
Applications et services en ligne
- Arduino IDE
À propos de ce projet
La série RDA5807M est un tuner FM stéréo monocip avec synthétiseur intégré, sélectivité FI, décodeur RDS/RBDS et MPX. Elle supporte l'interface I2C, ce qui permet, avec un microcontrôleur Arduino, de réaliser un excellent récepteur stéréo avec décodage RDS.
La radio présentée utilise un nombre minimal de composants et un menu simple et fonctionnel affiché sur l'écran Nokia 5110 (84×84 px). Je l'ai réalisée en suivant les instructions du site : habr.com/ru/post/415291/.
J'ai d'abord dessiné le schéma avec des valeurs de résistances précises pour les trois boutons. Ensuite, avec analogRead(), j'ai déterminé les valeurs analogiques correspondant à chaque appui, et je les ai intégrées dans le code original. J'ai aussi remplacé le menu russe par de l'anglais.
Le code modifié correspondant au schéma est téléchargeable ci-dessous. Aux sorties du module RDA5807, via des condensateurs de couplage 1 µF, j'ai connecté l'amplificateur classe D PAM8403 et de petits haut-parleurs. Le tout est logé dans un boîtier PVC adapté.
Code
Le code complet est disponible en téléchargement (pas d'aperçu).
Schéma
Schéma de câblage fourni (image).
Processus de fabrication
