Contrôler des LED avec Alexa via Raspberry Pi – Guide Pas à Pas

Composants et fournitures

Composant	Quantité
Raspberry Pi 3 Model B	1
Arduino UNO	1
LED (standard)	2
Résistance 100 Ω	1
Plaque d'essai (breadboard)	1
Amazon Echo (Alexa)	1

Applications et services en ligne

• Arduino IDE
• Node-RED

À propos du projet

Introduction

Il est surprenant de constater à quel point il est facile de faire communiquer Alexa avec un Arduino via un Raspberry Pi grâce à Node-RED. Il suffit d'installer deux modules Node-RED et de configurer un flux avec les nœuds « Alexa Local » et « Arduino ». Ce projet montre comment allumer et éteindre deux LED par commande vocale.

Étape 1 : Configurer le Raspberry Pi

Préparez votre Raspberry Pi en suivant la procédure standard d'installation du système d'exploitation (Raspberry Pi OS) et de connexion au réseau.

Étape 2 : Installer Node-RED

Installez Node-RED sur le Raspberry Pi. Sur Raspberry Pi OS, il est souvent préinstallé ; sinon, utilisez la commande :

bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)

Étape 3 : Installer le nœud Arduino

Dans l'éditeur Node-RED, allez dans « Gérer la palette » → « Installer » et recherchez node-red-contrib-arduino. Ce projet utilise le protocole Firmata. Téléversez le sketch « StandardFirmata » sur l'Arduino Uno via l'Arduino IDE (Fichier → Exemples → Firmata → StandardFirmata).

Étape 4 : Installer le module Alexa Local

Toujours dans « Gérer la palette », installez node-red-contrib-alexa-local. Ce module émule un périphérique Hue, permettant à Alexa de découvrir les nœuds sans cloud externe.

Étape 5 : Configurer le flux Node-RED

Importez le flux JSON fourni ci-dessous dans Node-RED (Menu → Importer → Coller le JSON). Le flux contient deux nœuds « alexa-local » (lumière jaune, lumière verte) reliés chacun à un nœud « arduino out » pilotant les broches 11 et 12 de l'Arduino.

Test

Après avoir déployé le flux, dites : « Alexa, allume la lumière jaune » ou « Alexa, éteins la lumière verte ». Les LED correspondantes devraient réagir instantanément.

Code (Flux Node-RED)

[{"id":"7cfb7d9e.1371f4","type":"alexa-local","z":"8496b3f6.919b5","devicename":"yellow light","inputtrigger":false,"x":177.10000610351562,"y":175,"wires":[["b9b6f9c0.383058","677a99d9.49b6c8"]]},{"id":"b9b6f9c0.383058","type":"debug","z":"8496b3f6.919b5","name":"","active":true,"console":"false","complete":"true","x":336.10005950927734,"y":233.00000476837158,"wires":[]},{"id":"23e77dc0.c2d532","type":"alexa-local","z":"8496b3f6.919b5","devicename":"green light","inputtrigger":false,"x":157.10000610351562,"y":287,"wires":[["b9b6f9c0.383058","b7bd4e01.3cc47"]]},{"id":"677a99d9.49b6c8","type":"arduino out","z":"8496b3f6.919b5","name":"","pin":"11","state":"OUTPUT","arduino":"4326cda4.263274","x":530.1000633239746,"y":172.6000099182129,"wires":[]},{"id":"b7bd4e01.3cc47","type":"arduino out","z":"8496b3f6.919b5","name":"","pin":"12","state":"OUTPUT","arduino":"4326cda4.263274","x":531.1000366210938,"y":290.6000061035156,"wires":[]},{"id":"4326cda4.263274","type":"arduino-board","z":"","device":"/dev/ttyACM0"}]

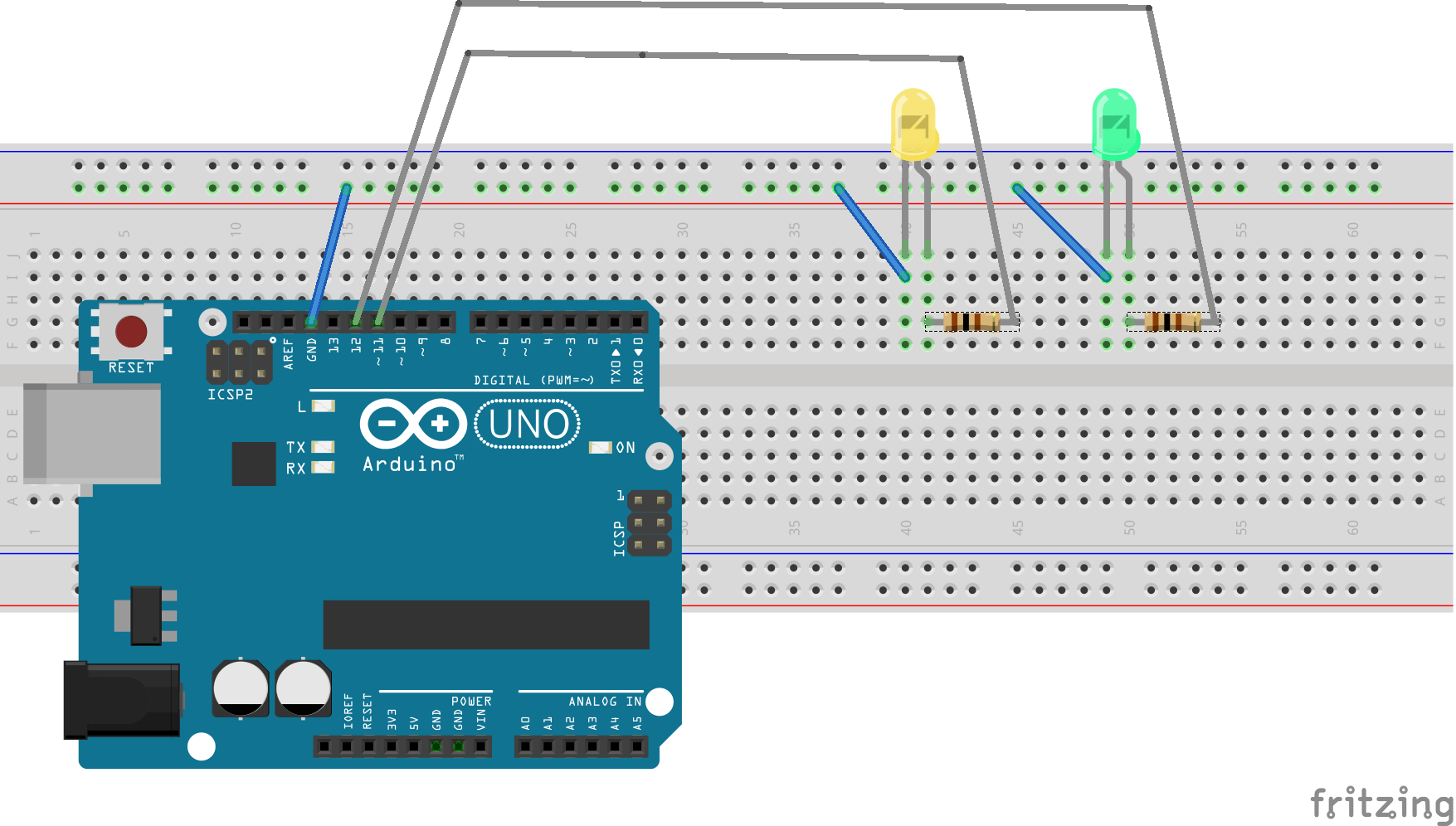

Schéma de câblage
