Affichage LED Interactif Gyroscopique avec Anneau NeoPixel et Arduino

Composants et Fournitures

Composant	Quantité

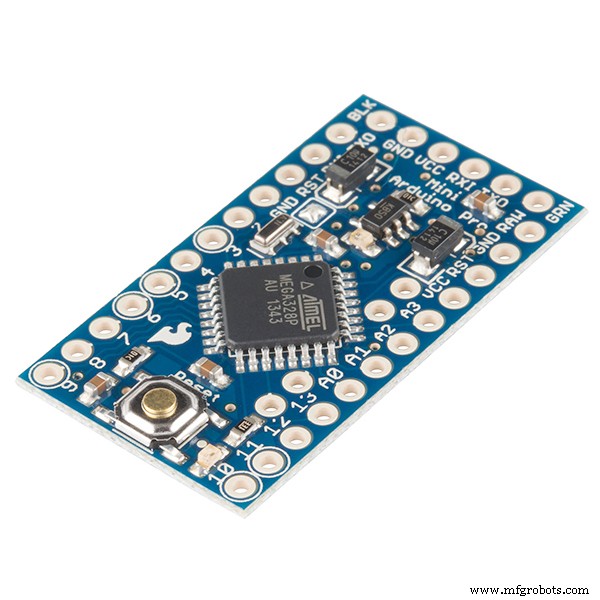

SparkFun Arduino Pro Mini 328 - 5V/16MHz	1

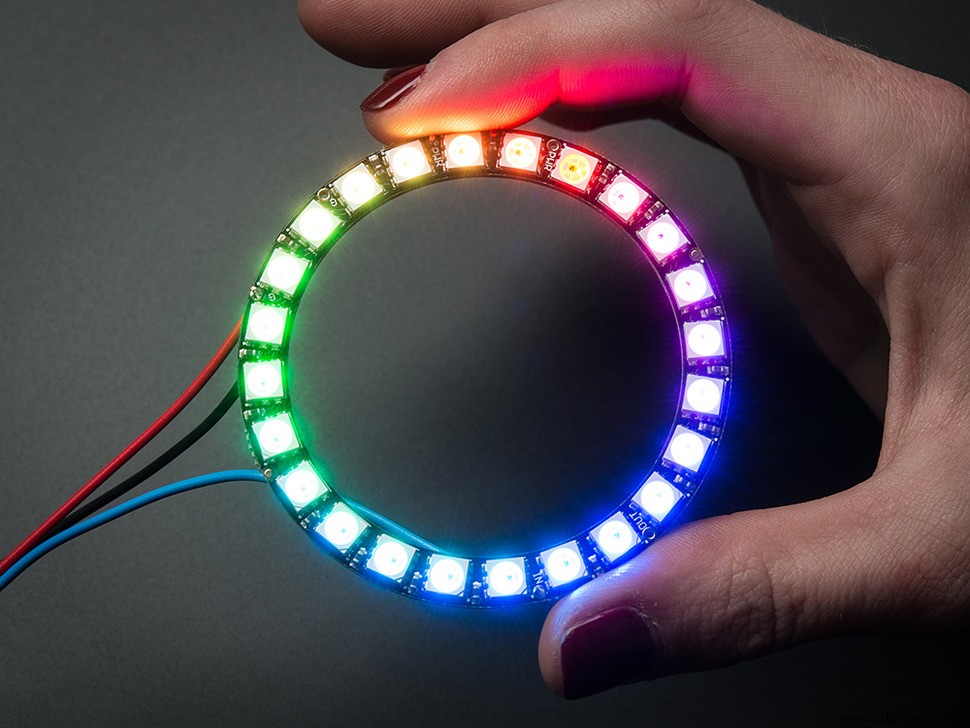

Adafruit NeoPixel Ring : WS2812 5050 RGB LED (24 LEDs)	1

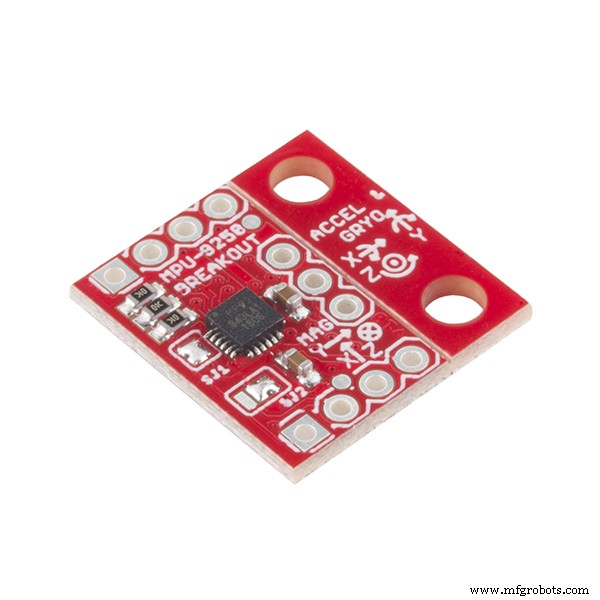

SparkFun IMU Breakout - MPU-9250 (utilisé comme MPU6050)	1

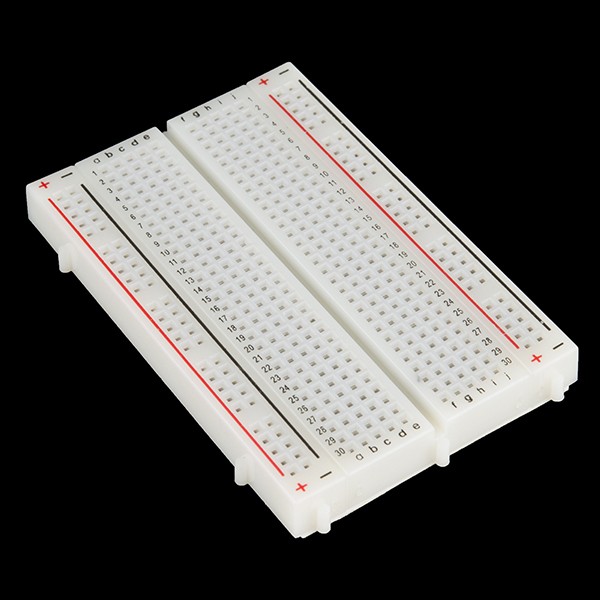

Plaque d'essai (générique)	1
Fils Mâle/Mâle	1
Fils Mâle/Femelle	1
Support 4 piles AA + piles	1

À Propos de ce Projet

Dans ce tutoriel, nous utilisons le gyroscope MPU6050, un anneau NeoPixel et un Arduino pour construire un dispositif qui allume les LEDs correspondant à l'angle d'inclinaison.

Projet simple et ludique, assemblé sur plaque d'essai. En suivant les étapes, vous reproduirez ce que montre la vidéo. Excellent pour apprendre le gyroscope et l'anneau NeoPixel.

Je l'ai créé suite à l'intérêt suscité par un autre de mes tutoriels. J'ai remplacé de simples LEDs par un anneau NeoPixel : plus simple via la bibliothèque Adafruit et bien plus spectaculaire.

Si vous avez ces composants sous la main, c'est une excellente façon de les utiliser. Je vous guide pas à pas dans la construction et explique le fonctionnement à la fin.

Étape 1 : Matériel Requis

Pièces :

1. Arduino Pro Mini 328P
2. Plaque d'essai
3. Gyroscope MPU6050
4. Anneau NeoPixel 24 LEDs
5. Support 4 piles AA + 4 piles
6. Fils de liaison en U (optionnel). Esthétique sur plaque d'essai, LEDs plus visibles. Boîte de 140 sur eBay ~4 $. Sinon fils Dupont standards.

Outils :

1. Adaptateur USB-série FTDI FT232RL pour programmer l'Arduino Pro Mini
2. Arduino IDE

Compétences : Soudure, programmation Arduino de base.

Étape 2 : Assemblage

Schéma Fritzing joint (format .fzz) et photo pour visualisation facile des connexions.

1. Soudez 3 broches mâles au dos de l'anneau NeoPixel : VCC, GND, Data In.
2. Soudez deux fils Dupont mâles aux bornes du support 4 piles pour connexion plaque d'essai.
3. Préparez la plaque d'essai :
   • Placez anneau NeoPixel, microcontrôleur, gyroscope comme sur l'image
   • Câblez tous les fils négatifs : microcontrôleur, NeoPixel, gyro
   • Câblez tous les fils positifs : microcontrôleur, NeoPixel, gyro
   • Câblez les fils de données : SDA/SCL microcontrôleur → gyro ; Pin D6 microcontrôleur → NeoPixel
   • Vérifiez toutes connexions avant alimentation
   • Optionnel : fixez le support piles au dos de la plaque avec ruban adhésif pour portabilité

Étape 3 : Code et Calibration

D'abord, installez deux bibliothèques :

1. Bibliothèque Adafruit NeoPixel (contrôle NeoPixel)
2. Bibliothèque MPU6050 (gyroscope)

Deux excellentes bibliothèques qui font le gros du travail ! Plus de détails sur NeoPixels ici.

Ensuite, téléchargez ma bibliothèque depuis GitHub ou copiez le code ci-dessous :

#include "I2Cdev.h"
#include <Adafruit_NeoPixel.h>
#include "MPU6050_6Axis_MotionApps20.h"
#include "Wire.h"

#define NEOPIXED_CONTROL_PIN 6
#define NUM_LEDS 24
const int MAX_ANGLE = 45;
const int LED_OFFSET = 12; // À calibrer (0-23)

MPU6050 mpu;
Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_LEDS, NEOPIXED_CONTROL_PIN, NEO_GRB + NEO_KHZ800);

unsigned long lastPrintTime = 0;
bool initialization = false;
uint8_t mpuIntStatus, devStatus;
uint16_t packetSize, fifoCount;
uint8_t fifoBuffer[64];
Quaternion q;
VectorFloat gravity;
float ypr[3];
volatile bool mpuInterrupt = false;

void setup() {
  Serial.begin(9600);
  Serial.println("Programme démarré");
  initialization = initializeGyroscope();
  strip.begin();
}

void loop() {
  if (!initialization) return;
  mpuInterrupt = false;
  mpuIntStatus = mpu.getIntStatus();
  fifoCount = mpu.getFIFOCount();

  if (hasFifoOverflown(mpuIntStatus, fifoCount)) {
    mpu.resetFIFO(); return;
  }

  if (mpuIntStatus & 0x02) {
    while (fifoCount < packetSize) fifoCount = mpu.getFIFOCount();
    mpu.getFIFOBytes(fifoBuffer, packetSize);
    fifoCount -= packetSize;
    mpu.dmpGetQuaternion(&q, fifoBuffer);
    mpu.dmpGetGravity(&gravity, &q);
    mpu.dmpGetYawPitchRoll(ypr, &q, &gravity);
    redrawLeds(ypr[0] * 180/M_PI, ypr[1] * 180/M_PI, ypr[2] * 180/M_PI);
  }
}

boolean hasFifoOverflown(int mpuIntStatus, int fifoCount) {
  return (mpuIntStatus & 0x10) || (fifoCount == 1024);
}

void redrawLeds(int x, int y, int z) {
  x = constrain(x, -MAX_ANGLE, MAX_ANGLE);
  y = constrain(y, -MAX_ANGLE, MAX_ANGLE);

  if (y < 0 && z > 0)       lightLeds(y, z, 0, 5, 0, 89);     // Quadrant 1
  else if (y < 0 && z < 0)  lightLeds(y, z, 6, 12, 89, 0);    // Quadrant 2
  else if (y > 0 && z < 0)  lightLeds(y, z, 13, 19, 0, 89);   // Quadrant 3
  else if (y > 0 && z > 0)  lightLeds(y, z, 20, 24, 89, 0);   // Quadrant 4
}

void lightLeds(int x, int y, int fromLed, int toLed, int fromAngle, int toAngle) {
  double angle = (atan((double)abs(x) / (double)abs(y)) * 4068) / 71; // Arctan approx
  int ledNr = map(angle, fromAngle, toAngle, fromLed, toLed);
  printDebug(y, z, ledNr, angle);

  uint32_t color;
  for (int i = 0; i < NUM_LEDS; i++) {
    color = strip.Color(0, 0, 0);
    if (i == ledNr) color = strip.Color(0, 180, 0);       // LED active : vert vif
    else if (i == ledNr - 1) color = strip.Color(0, 5, 0); // LED précédente : vert faible (effet fondu)
    strip.setPixelColor(normalizeLedPosition(i), color);
  }
  strip.show();
}

int normalizeLedPosition(int position) {
  if (NUM_LEDS > position + LED_OFFSET) return position + LED_OFFSET;
  return position + LED_OFFSET - NUM_LEDS;
}

void printDebug(int y, int z, int lightLed, int angle) {
  if (millis() - lastPrintTime < 500) return;
  Serial.print("a="); Serial.print(angle); Serial.print("; ");
  Serial.print("ll="); Serial.print(lightLed); Serial.print("; ");
  Serial.print("y="); Serial.print(y); Serial.print("; ");
  Serial.print("z="); Serial.print(z); Serial.println("; ");
  lastPrintTime = millis();
}

bool initializeGyroscope() {
  Wire.begin();
  TWBR = 24; // 400kHz I2C
  mpu.initialize();
  Serial.println(mpu.testConnection() ? F("MPU6050 connexion OK") : F("MPU6050 connexion ÉCHEC"));
  Serial.println(F("Initialisation DMP..."));
  devStatus = mpu.dmpInitialize();

  // Offsets à calibrer pour VOTRE capteur !
  mpu.setXGyroOffset(220);
  mpu.setYGyroOffset(76);
  mpu.setZGyroOffset(-85);
  mpu.setZAccelOffset(1788);

  if (devStatus != 0) {
    Serial.print(F("Échec init DMP (code ")); Serial.print(devStatus); Serial.println(F(")"));
    return false;
  }

  mpu.setDMPEnabled(true);
  Serial.println(F("Activation détection interruption (interruption externe Arduino 0)..."));
  attachInterrupt(0, dmpDataReady, RISING);
  mpuIntStatus = mpu.getIntStatus();
  Serial.println(F("DMP prêt ! Attente première interruption..."));
  packetSize = mpu.dmpGetFIFOPacketSize();
  return true;
}

void dmpDataReady() { mpuInterrupt = true; }

Téléversement : Via adaptateur FTDI sur l'Arduino Pro Mini.

Alimentation : Connectez le support piles.

Calibration :

Le plus important : constante LED_OFFSET (12 dans l'exemple). Ajustez de 0 à 23 pour que la LED s'allume dans la direction où vous inclinez la carte après mise sous tension.

Pour comprendre le fonctionnement détaillé, voir l'étape suivante.

Étape 4 : Fonctionnement (Optionnel)

Le Gyroscope MPU6050

MEMS (Micro-Electro-Mechanical Systems). Composant oscillant détecte l'accélération/changement de direction : un objet vibrant conserve son plan de vibration (conservation du mouvement), toute déviation révèle un changement de direction. Microcontrôleur intégré calcule roulis, tangage, lacet (roll, pitch, yaw) par calculs complexes. Données brutes bruitées et dérivantes → bibliothèque externe pour lissage et données exploitables.

Les NeoPixels

LEDs RGB adressables individuellement, chainées en bandes/anneaux. Fonctionnent en 5V, électronique intégrée : alimentez + ligne de données unique (horloge + données). Bibliothèque Adafruit propre pour anneaux NeoPixel.

Le Code

Dans loop() : bibliothèque MPU6050_6Axis_MotionApps20 appelée. Nouvelles données gyro → appel redrawLeds(x, y, z) avec lacet, tangage, roulis (degrés).

Dans redrawLeds() :

• Focus sur axes Y (tangage) et Z (roulis)
• Contraintes ±MAX_ANGLE (45°, modifiable)
• 360° divisé en 4 quadrants → appel lightLeds() par quadrant :

Dans lightLeds() :

• Calcul angle par arctangente des deux axes (voir image jointe)
• Calcul LED à allumer via map() Arduino
• Reset bandeau : tout éteint sauf LED calculée (vert vif) et LED précédente (vert faible = effet fondu)
• normalizeLedPosition() : prend en compte calibration LED_OFFSET (anneau peut être rotatif, doit s'aligner avec gyroscope)
• Affichage debug : axes, LED allumée, angle

Les Mathématiques

Image jointe montre l'anneau LED et la fonction trigonométrique (arctangente) pour déterminer l'angle.

Code

Code Arduino Complet

GitHub : danionescu0/arduino/neopixel_ring_gyroscope

Schémas

sketch_gMlSrk3rCX.fzz (Fritzing)

Processus de fabrication

Processus de fabrication

impression en 3D

Système de contrôle d'automatisation

Technologie industrielle

1. Construire un jeu gyroscopique temps réel avec Arduino Nano et capteur MPU-6050
2. Construire une horloge murale design avec anneaux Neopixel 60 LED Adafruit et Arduino
3. Capteur CO2 K30 : Surveillance en temps réel de la qualité de l'air intérieur
4. Faciliter la communication sourd-aveugle avec 1Sheeld et Arduino
5. Manette de jeu USB Arduino DIY – Construisez votre propre gamepad haute performance
6. Construire une Tirelire Intelligente : Contrôler un Accepteur de Pièces avec Arduino Nano
7. Pixie : Montre-bracelet NeoPixel à base d'Arduino – Élégante, DIY, montre LED
8. Contrôler une LED par Bluetooth avec Arduino et MIT App Inventor
9. Intégrer un capteur d'empreintes capacitif DFRobot (ID809) avec Arduino ou ESP8266

• Créer un bot Telegram ESP8266 : contrôle IoT simplifié

  Composants et fournitures Composant Quantité Remarques ESP8266 ESP-01 (Espressif) 1 Arduino UNO 1 Utilisé comme programmateur USB-série pour lESP-01. Fils de connexion (génériques) 7 Appareil Android 1 Pour lapplication Telegram. Applications et services en ligne API Telegram Bot

• Programmer efficacement l'ATtiny85 avec un Arduino Uno : solution multi-capteurs économique

  Composants et fournitures Arduino UNO ×1 Microchip ATtiny85 ×1 Condensateur électrolytique de découplage 10 µF / 25 V ×1 Fils de liaison M/M ×1 À propos de ce projet Je travaille sur un projet nécessitant la lecture de multiples capteurs à différents emplacements. Ceux-ci ne requièrent

• Lévitation magnétique avec Arduino Nano : guide composants et câblage

  Composants et fournitures Arduino Nano R3 (le shield est conçu pour le Nano, mais tout Arduino convient) ×1 Électroaimant 12V, diamètre 25 mm ×1 Capteur Hall linéaire 49E (Ne pas utiliser un interrupteur Hall !) ×1 Transistor Darlington haute puissance TIP120 ×1 Résistance 1 kΩ ×1 Diode

• Explorer les capteurs MEMS : Accéléromètres, Gyroscopes et Magnétomètres pour projets Arduino

  Introduction Dans ce tutoriel, nous allons apprendre comment fonctionnent laccéléromètre MEMS, le gyroscope et le magnétomètre, et comment les utiliser avec la carte Arduino. Aussi, avec lIDE Processing, nous réaliserons quelques applications pratiques en utilisant ces capteurs. Vous pouvez regarder

Quadrant	Condition Y,Z	LEDs	Angle
1	Y-, Z+	0-5	0-89°
2	Y-, Z-	6-12	89-0°
3	Y+, Z-	13-19	0-89°
4	Y+, Z+	20-24	89-0°
