Jeu UFO Attack DIY avec Arduino UNO et Afficheur MAX7219

Composants et Fournitures

Composant	Quantité

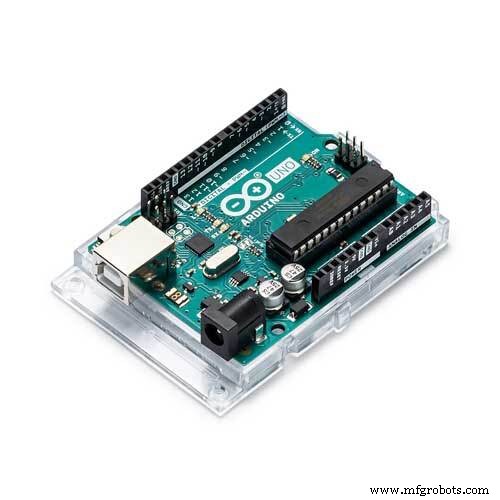

Arduino UNO	1
Module Matrice de Points MAX7219 « 4 en 1 »	1
Connecteur DB9 9 Broches (pour joystick Atari)	1
Transistor NPN Usage Général	1

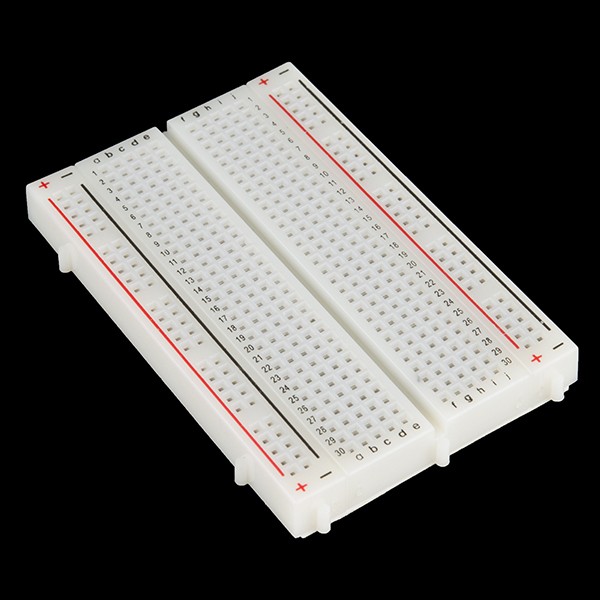

Plaque d'Essai (Breadboard)	1
Buzzer Piézo Passif Adafruit	1

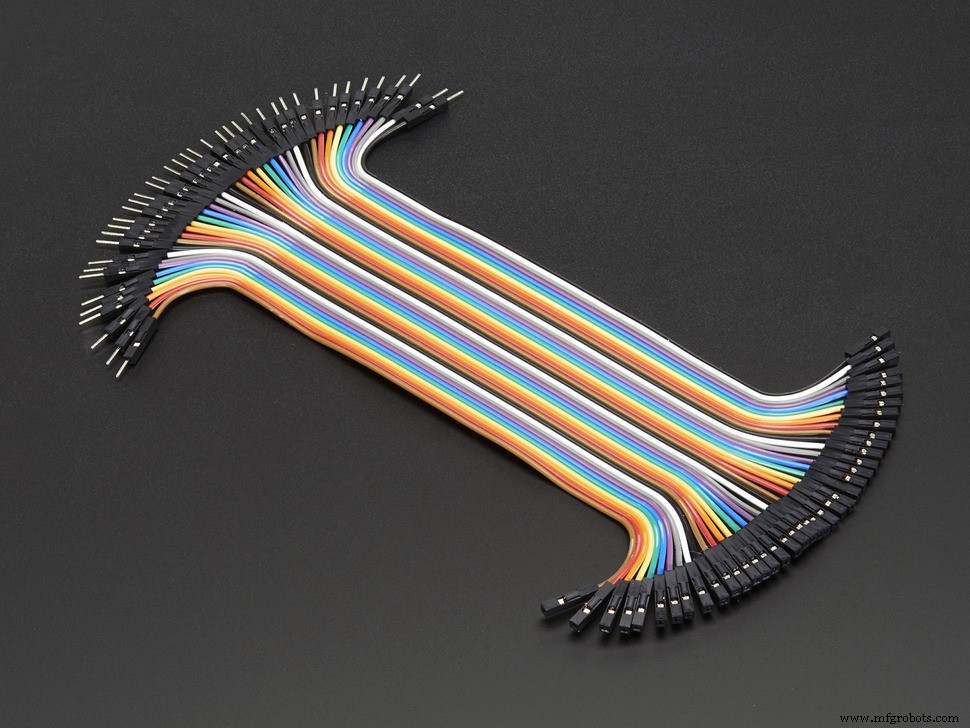

Fils de Liaison Mâle/Femelle	5

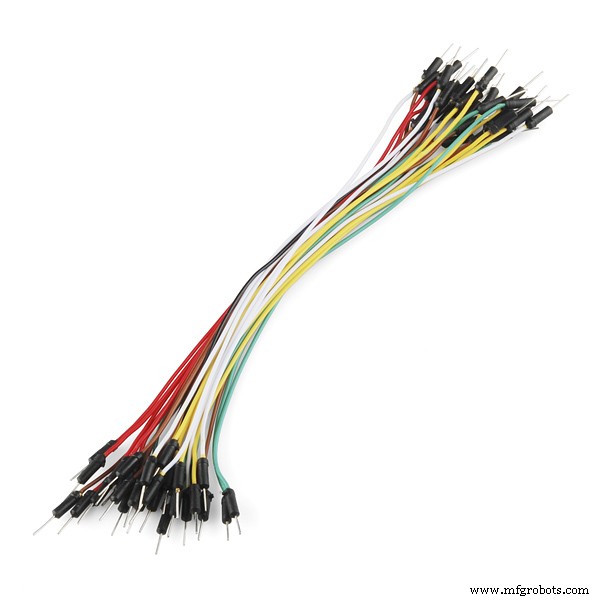

Fils de Liaison (génériques)	10
Résistance 1 kΩ	1
Joystick Compatible Atari 9 Broches	1

À Propos du Projet

J'ai créé ce jeu en utilisant un Arduino UNO, un ensemble de 4 matrices MAX7219 et des composants d'un kit de démarrage Arduino.

Le code a été écrit par moi-même et utilise les bibliothèques Max72xxPanel, Adafruit GFX et SPI.

Lancez-vous et abattez des OVNI ! :-)

Chaque niveau impose un nombre cible d'OVNI à détruire avant l'apparition du boss.

Le jeu nécessite un joystick compatible Atari 9 broches. Si vous en avez un vieux qui traîne, remettez-le en service ! Sinon, vous pouvez en fabriquer un. Je travaille sur une version portable pour les futures itérations.

Fonctionnement du Jeu

• Contrôles : Joystick 9 broches (Haut, Bas, Gauche, Droite, Feu)
• Affichage : 4 matrices 8×8 en cascade (32×8 pixels total)
• Niveaux : 10 niveaux de difficulté croissante
• Ennemis : OVNI classiques, Rebondisseurs (Bouncers), Chuteurs (Fallers), Monteurs (Risers), Mini-boss LT, Boss final
• Audio : Effets sonores via buzzer (tirs, explosions, sirène boss)
• Score : 10 pts/OVNI, 20 pts/Rebondisseur, 70 pts/LT, 100×niveau pts/Boss

Code Source Complet

Le code complet est trop long pour être affiché ici dans son intégralité, mais voici les points clés :

Configuration Matérielle

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Max72xxPanel.h>

const int pinCS = 10;
const int numberOfHorizontalDisplays = 4;
const int numberOfVerticalDisplays = 1;

Max72xxPanel matrix = Max72xxPanel(pinCS, numberOfHorizontalDisplays, numberOfVerticalDisplays);

Sprites (Bitmaps 8×8)

// Vaisseau joueur
const unsigned char ship[] PROGMEM = { 0x80, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
// OVNI
const unsigned char ufo[] PROGMEM = { 0x40, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 };
// Explosion
const unsigned char explosion[] PROGMEM = { 0xe0, 0xe0, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00 };
// Boss
const unsigned char boss[] PROGMEM = { 0x18, 0x24, 0x42, 0xff, 0x24, 0xff, 0x7e, 0x3c };

Logique Principale

• Boucle loop() : Gère l'affichage, les entrées joystick, la génération d'ennemis (timers), les collisions, les tirs joueur/ennemis, les combats de boss, et le changement de niveau.
• Génération d'ennemis : Basée sur des timers (millis()) avec intervalles configurables par niveau.
• Détection de collisions : Vérification pixel-par-pixel entre projectiles/ennemis et joueur/ennemis/projectiles ennemis.
• Combat de boss : Sirène d'alerte, patterns de tir multiples, invocation de sbires (niveaux 4+), barre de vie.
• Progression : 10 niveaux avec augmentation de la fréquence d'apparition, vitesse, et vie du boss.

Fonctions Clés

Fonction	Rôle
Ticker()	Défilement du titre, score, game over, nouveau niveau
JoystickControl()	Lecture entrées + déplacement vaisseau + tir
LaserControl()	Déplacement laser joueur + collisions tous ennemis
SpawnTimer()	Gestion timers d'apparition ennemis
BossBattle() / BossControl()	Déclenchement et IA du boss
ShipCollision()	Détection collisions joueur vs tout
GameOver() / ShipHit()	Gestion vies, fin de partie, réinitialisation

Schéma de Câblage

Le schéma de câblage complet est disponible dans les fichiers du projet. Points clés :

• MAX7219 : DIN → MOSI (11), CLK → SCK (13), CS → Pin 10
• Joystick : Broches 2-6 (UP, DOWN, LEFT, RIGHT, TRIGGER) en INPUT_PULLUP
• Buzzer : Pin 9
• L298N (si utilisé pour version motorisée) : ENA→5, IN1→6, IN2→7

Évolutions Futures

• Version portable autonome (batterie + écran + joystick intégrés)
• Ajout d'effets sonores plus riches
• Mode multijoueur
• Éditeur de niveaux
