Travailler avec composants CMS peut être délicat, surtout pour souder les plus petites pièces. Au lieu de souder chaque composant à la main, la norme industrielle est d'appliquer pâte à souder sur un pochoir, placer tous composants simultanément, puis refondre la carte. Le pochoir est une fine feuille — communément en Mylar — avec trous précisément mesurés alignés aux pads de soudure de la carte. Créer un pochoir Mylar haute qualité est essentiel pour assemblage fiable.

Une méthode efficace pour produire ces pochoirs est la découpe laser. En utilisant logiciels CAO comme EagleCAD et ExpressPCB, vous pouvez exporter les couches haut et bas de votre design. Le laser grave alors les feuilles Mylar pour correspondre aux contours des pads.

Pendant la découpe, les contours des pads sont légèrement réduits pour compenser l'expansion thermique quand le laser fond le Mylar. Cet ajustement évite que le pochoir final soit trop grand, ce qui pourrait causer ponts de soudure.

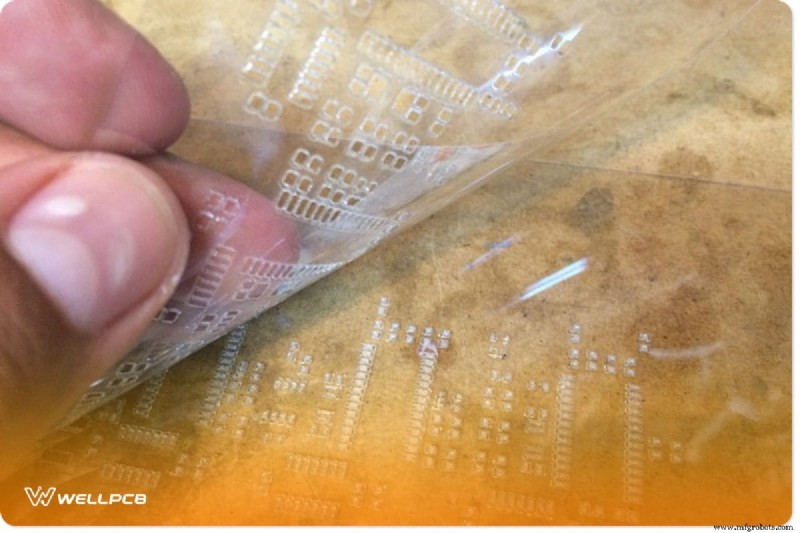

Le flux typique implique découpe de deux feuilles Mylar 7 mil. Le laser est réglé pour couper totalement la feuille du haut tout en pénétrant partiellement la feuille de base. Cette technique adoucit les bords des carrés découpés et permet séparation nette des deux couches. Après découpe, vous séparez les couches, laissant un pochoir prêt à l'emploi et une pièce rebut.
