Simulation avec OrCAD PSpice

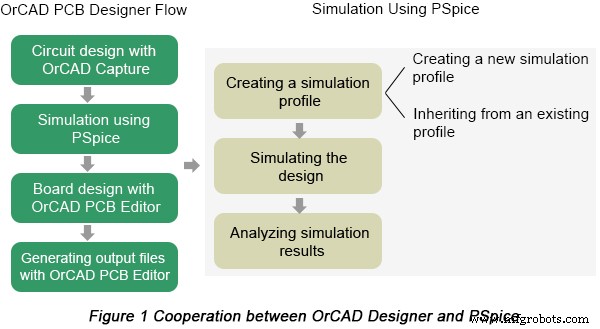

La simulation est un maillon essentiel dans le processus de conception de PCB. PSpice est un simulateur fourni par le logiciel de conception de PCB OrCAD. Couplé au flux de travail d'OrCAD Capture, PSpice fournit une bande-annonce rapide avant la conception de la carte afin d'augmenter l'efficacité de la fabrication des PCB et d'assurer les performances finales des PCB. La coopération entre OrCAD Capture et PSpice est illustrée dans la figure 1 ci-dessous.

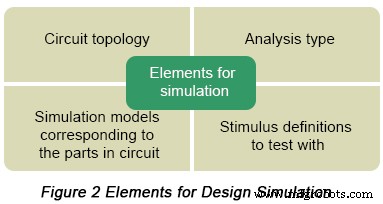

BTW, quatre éléments doivent être connus avant la simulation de conception, qui sont répertoriés dans la figure suivante.

Les types d'analyse PSpice peuvent être appliqués pour effectuer notamment l'analyse CC, l'analyse CA, l'analyse transitoire et l'analyse avancée. Chaque type d'analyse contient ses propres types d'analyse qui sont présentés dans le tableau suivant.

Analyse DC	Analyse de balayage DC	Balayer une source, un paramètre global, un paramètre de modèle ou la température via une plage de valeurs
	Analyse des points de biais	Pour mettre en œuvre toute analyse
	Analyse de sensibilité DC	Pour calculer et signaler la sensibilité d'une tension de nœud à chaque paramètre de l'appareil
Analyse AC	Analyse par balayage AC	Pour calculer la réponse des petits signaux
	Analyse du bruit	Pour calculer et rapporter le bruit de l'appareil et la sortie totale et le bruit d'entrée équivalent
Analyse transitoire	Analyse paramétrique	Pour effectuer plusieurs itérations d'une analyse standard spécifiée
	Analyse de température	Pour renvoyer les analyses standard définies dans la boîte de dialogue SimulationSettings à différentes températures
	Analyse Monte Carlo	Pour calculer la réponse du circuit aux changements de valeurs partielles
Analyse avancée	Analyse du pire des cas	Pour trouver la pire sortie probable d'un circuit ou d'un système

Après une brève introduction de PSpice, viennent ensuite une série d'étapes sur la façon de mettre en œuvre des simulations basées sur celui-ci.

Créer un profil de simulation

Avant le démarrage de la simulation PSpice, vous devez créer un profil de simulation dans lequel les paramètres de simulation pour un type d'analyse sont enregistrés afin que vous puissiez les réutiliser facilement. L'édition et les modifications peuvent être apportées aux profils de simulation conformément à vos exigences de conception.

Lancez PSpice

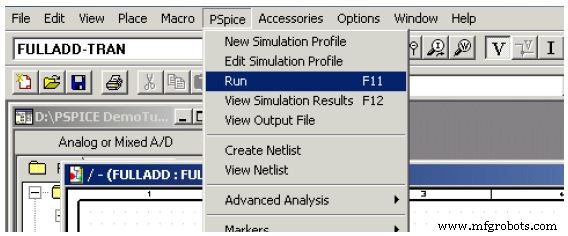

Choisissez Exécuter dans le menu PSpice d'OrCAD Capture.

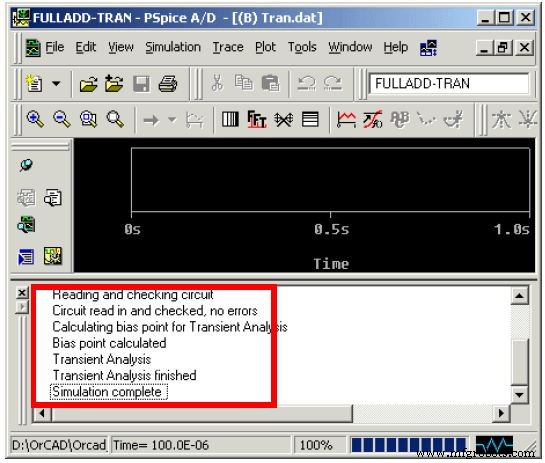

Ensuite, la boîte de progression PSpice Netlist Generation apparaît indiquant chaque lien de l'ensemble du processus. Lorsque la simulation est terminée, vous pouvez en être informé à partir de la fenêtre de sortie.

Afficher les formes d'onde de sortie

Les formes d'onde de sortie peuvent être vérifiées après avoir simulé une conception à l'aide de PSpice, ce qui vous permet d'examiner les performances du circuit et de garantir la validité de votre conception. La visualisation des ondes de sortie peut être appliquée pour évaluer les performances de votre circuit grâce à différentes analyses.

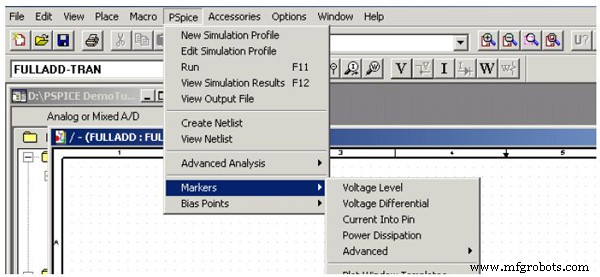

Ici, des marqueurs doivent être placés dans votre conception de circuit dans OrCAD Capture pour indiquer les points où vous souhaitez voir les formes d'onde de simulation affichées dans PSpice. Afin d'ajouter des marqueurs, vous pouvez les choisir dans le menu PSpice de Capture.

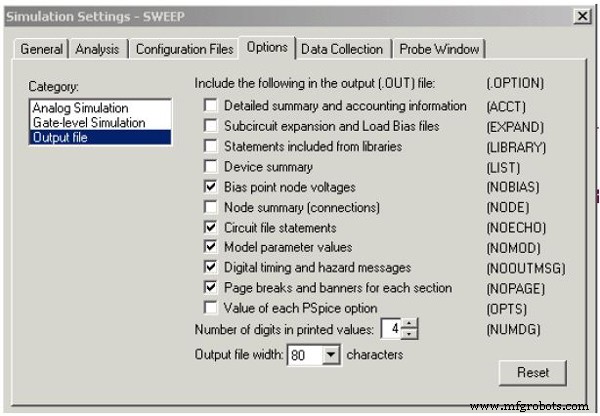

Remarque :Au fur et à mesure que la simulation se poursuit, PSpice enregistre les résultats de la simulation dans deux fichiers, le fichier de données Waveform et le fichier de sortie PSpice. Le premier comprend des résultats de simulation qui peuvent être affichés graphiquement tandis que le second peut ou non contenir des informations. Pour configurer le fichier de sortie, vous pouvez utiliser l'onglet Options de la boîte de dialogue Paramètres de simulation, comme illustré dans la figure suivante.
