Régulateur de tension 7815 :Guide détaillé sur son utilisation et bien plus !

Les régulateurs de tension sont très populaires dans les projets électriques. Ils fonctionnent en fournissant une tension de sortie soutenue malgré la tension d'alimentation présentée. Le redresseur LM7815 appartient à une série LM78XX de circuits consolidés. Les redresseurs de tension de cette série ont trois broches et produisent une tension de sortie fixe. Cependant, les régulateurs de tension de la série sont livrés avec des tensions de sortie fixes contrastées. Cette fonctionnalité permet aux régulateurs de tension de la série LM78XX d'être applicables dans de nombreuses applications. Cet article traitera du régulateur de tension LM7815, de ses caractéristiques et de son utilisation dans des projets.

Présentation du régulateur de tension 7815

Le régulateur de tension LM7815 est un régulateur de tension fixe. Son nom 7815 signifie "78", ce qui signifie que le régulateur fournit une tension positive. Alors qu'un régulateur de tension fonctionne en fournissant une sortie constante, à partir du 7815, "15" signifie une sortie de tension de 15v. Notamment, d'après les deux déclarations ci-dessus, le régulateur de tension positif LM7815 donne une tension de sortie de +15v.

De plus, avec le 15v positif, le régulateur peut donner à la plupart des composants TTL une puissance durable. Notamment, le régulateur est livré dans un package et est disponible dans les packages TO-220, TO-3, TO-220FP et D2PAK.

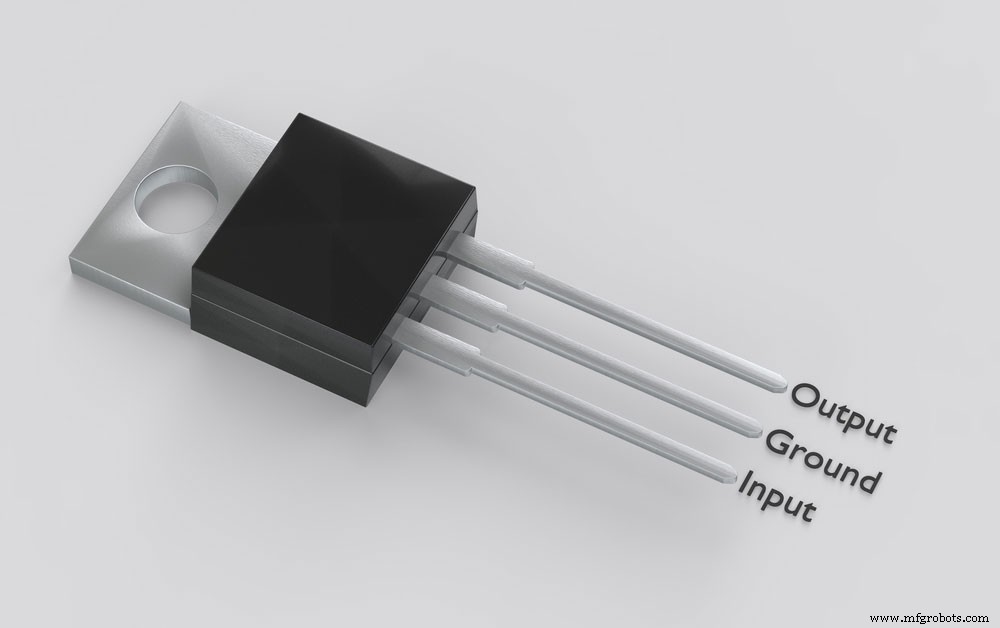

(un composant électronique isolé avec un boîtier TO-220 à trois broches.)

Mesurable, le courant de sortie de ce circuit intégré peut atteindre jusqu'à 1,5A. Cependant, le même CI subit beaucoup de perte de chaleur. Cela aiderait si vous utilisiez un dissipateur de chaleur pour atténuer et empêcher le CI de perdre trop de chaleur. Cette action est effectuée principalement pour les projets qui consomment plus d'énergie.

Par exemple, un projet comme l'application de régulation locale sur carte. Surtout, cette application fonctionne en supprimant les problèmes de distribution qui accompagnent la régulation en un seul point. De plus, la présence de ces régulateurs terminaux est déterminante dans la fabrication de systèmes logiques et HiFi.

Remarque ;

Cela aiderait si vous vous souveniez que la tension d'entrée du LM7815 doit toujours être comprise entre 17v et 35v. Tout courant inférieur à 17 V ne produira pas une sortie stable. De plus, le régulateur de tension nécessite au moins 2 V sur sa sortie fixe pour fonctionner efficacement afin d'avoir une production sonore. Cependant, fournir un courant supérieur à 35v n'est pas recommandé car cela endommagerait l'appareil.

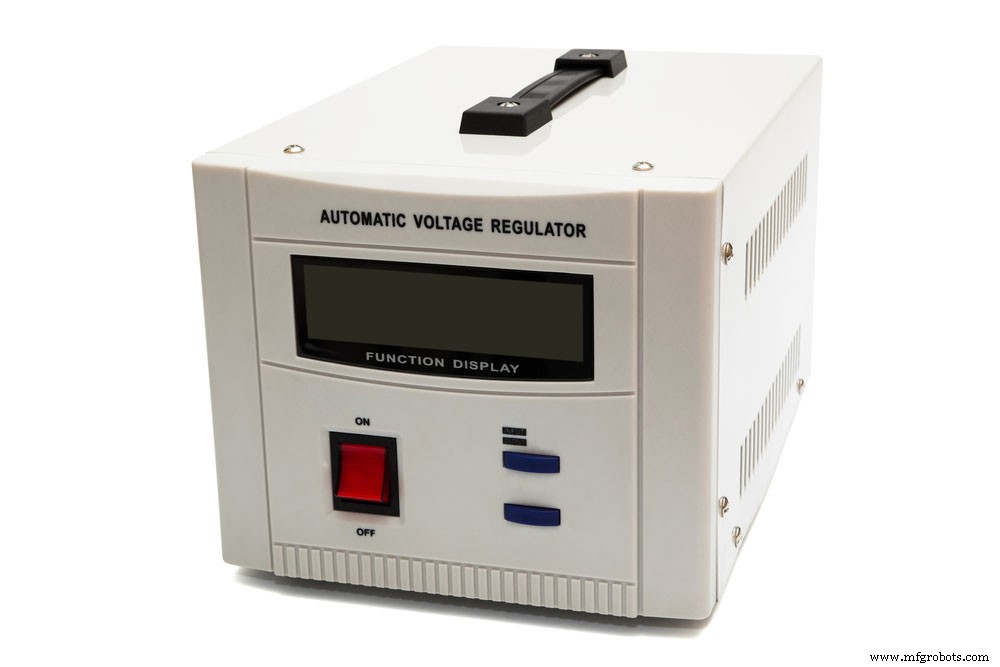

(un régulateur de tension automatique.)

Caractéristiques du régulateur de tension 7815

•  Tout d'abord, la conception du circuit du régulateur est configurée pour produire un +15 V.
•  Deuxièmement, la tension d'entrée minimale requise est de 17 V.
• Troisièmement, la tension d'entrée variable a sa tension d'entrée maximale de 35 V.
•  En outre, le régulateur produit un courant maximal de 1,5 A.
•  Ensuite, le régulateur de tension 7815 dispose d'une fonction d'arrêt de court-circuit intégrée.
•  En outre, le régulateur dispose d'une fonction d'arrêt de chauffage intégrée.
• En outre, le régulateur de tension utilise un courant de secours de 8 mA.
• De plus, cet appareil électrique dispose d'une protection limitant le courant de court-circuit et d'une surcharge thermique interne.
• Ensuite, le régulateur de tension LM7815 a une température de jonction élevée de 125 degrés Celsius.
• Enfin, le régulateur de tension est disponible en TO-220, TO-220FP, D2PAK et un boîtier TO-3.

(image des ensembles d'icônes de régulateur de tension.)

Configuration des broches LM7815

Le régulateur de tension LM7815 fait partie des régulateurs à 3 bornes. À savoir, l'entrée, la sortie et la broche de masse. De plus, ces broches ont des fonctions différentes. Le tableau ci-dessous décrit chaque broche.

Épingler	Nom du code	Description
1	Entrée(v+)	Cette broche fournit la tension d'entrée non spécifique.
2	Terre	La broche de terre sécurise l'ensemble du circuit à la terre. De plus, la goupille met à la terre le parcours.
3	Sortie(V0)	Cette broche donne la tension de sortie +15v accordée.

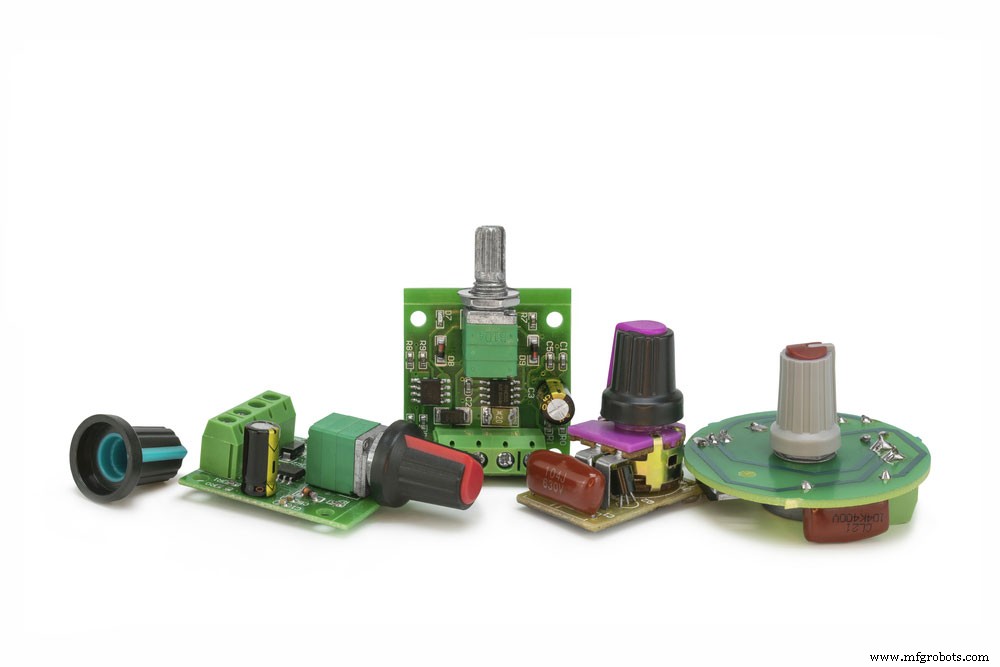

(modules d'alimentation abaisseurs de régulateurs de tension réglables.)

Comment utiliser un régulateur de tension LM7815 ?

Vous pouvez utiliser un régulateur positif 7815 comme tout autre équipement électrique dans un circuit. Surtout, utilisez-le avec deux condensateurs pour que le régulateur produise des résultats fiables. Par exemple, l'un de 0,1 Uf et l'autre doit être la valeur de 0,33 Uf.

Habituellement, le condensateur 0.33Uf est le condensateur d'entrée. En même temps, le 0.1Uf est le condensateur de sortie. Notamment, le condensateur d'entrée, un condensateur céramique disponible dans le circuit, gère les problèmes d'inductance d'entrée. D'autre part, le condensateur de sortie en céramique présent dans le cours offre ou ajoute de la stabilité.

De manière significative, placez le condensateur d'entrée et de sortie plus près des bornes du circuit lors de la connexion. Ce facteur est essentiel car les condensateurs fonctionnent efficacement lorsqu'ils sont plus proches des bornes.

Vous avez peut-être remarqué que tous les deux condensateurs sont en céramique. Un condensateur céramique fonctionne plus rapidement qu'un condensateur électrolytique, d'où son utilisation.

Conseils supplémentaires

Utilisez toujours un dissipateur de chaleur si vous souhaitez utiliser votre régulateur pendant de longues périodes tout en produisant des résultats stables. Aussi, évitez de piloter des charges supérieures à 1,5A et n'appliquez pas une tension supérieure à 35v. De plus, assurez-vous de faire fonctionner votre appareil en continu à une température comprise entre 0 et 125 degrés Celsius. De plus, stockez votre appareil électrique à des températures comprises entre -65 et 150 degrés Celsius.

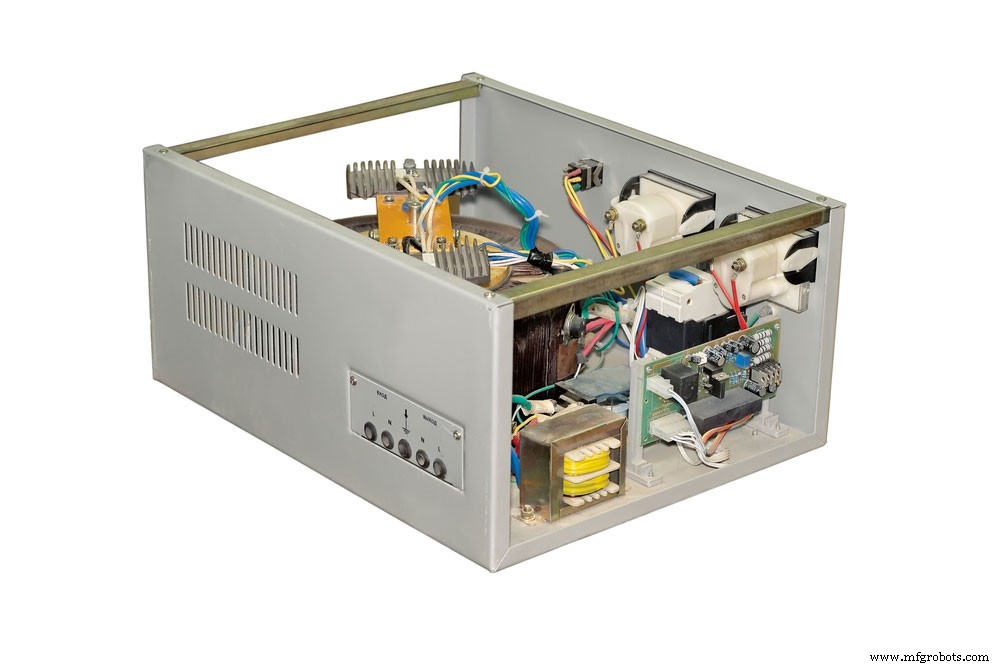

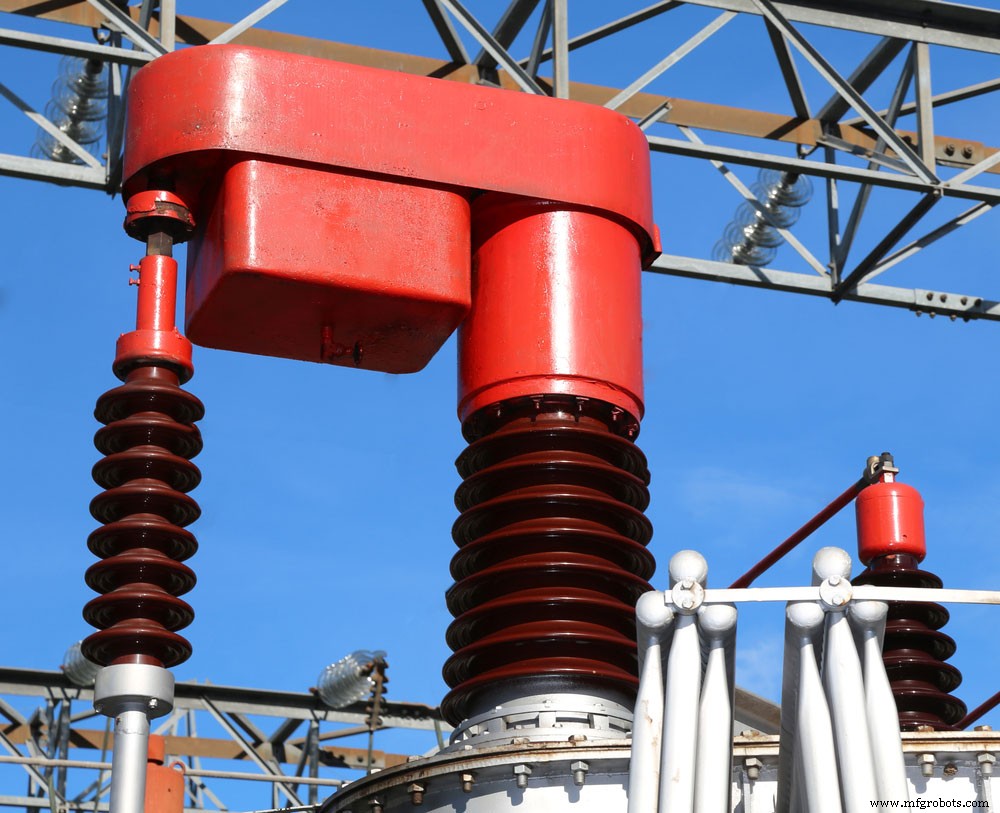

(régulateur de tension dans une centrale électrique)

Application du régulateur de tension LM7815.

• Tout d'abord, vous pouvez utiliser le régulateur de tension comme limiteur de courant dans certaines applications électroniques.
• Deuxièmement, le régulateur de sortie LM7815 peut fonctionner comme une double alimentation régulée dans les circuits électroniques.
• Vous pouvez également utiliser le régulateur comme régulateur constant de 15 V. Cette puissance de sortie de +15 V permet de faire fonctionner des microcontrôleurs et des capteurs électroniques dans de nombreux projets électriques.
• Enfin, vous pouvez utiliser ce régulateur de tension comme circuit de protection contre l'inversion de polarité de sortie.

(une image d'un régulateur de tension.)

Résumé

Le régulateur de tension +15v est un élément d'équipement électronique crucial que l'on trouve dans la série LM78XX. Nous avons déjà appris à le travailler pour obtenir les meilleurs résultats.

Nous espérons que cet article vous a été utile. Pour toute question concernant nos articles, n'hésitez pas à nous contacter.
