Brochages du connecteur Rj45 :un guide complet et plus encore !
Les broches du connecteur RJ45 sont des équipements essentiels qui transmettent des informations vocales ou de données sur de longues distances. "RJ" est l'acronyme de Registered Jack, tandis que "45" est la valeur de l'interface standard.
Notamment, le RJ est une étiquette différente des systèmes Registered Jack, y compris le RJ11. L'avancée dans le développement du système RJ était de remplacer les systèmes de câblage téléphonique câblé qui étaient encombrants.
Cet article discutera du rj45 en détail, en se concentrant sur l'utilisation de la prise modulaire.
Schéma des broches RJ45

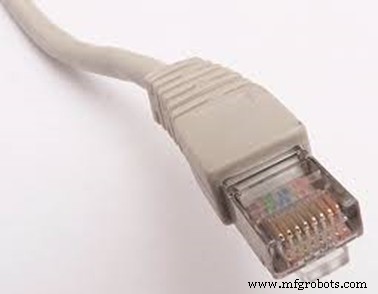

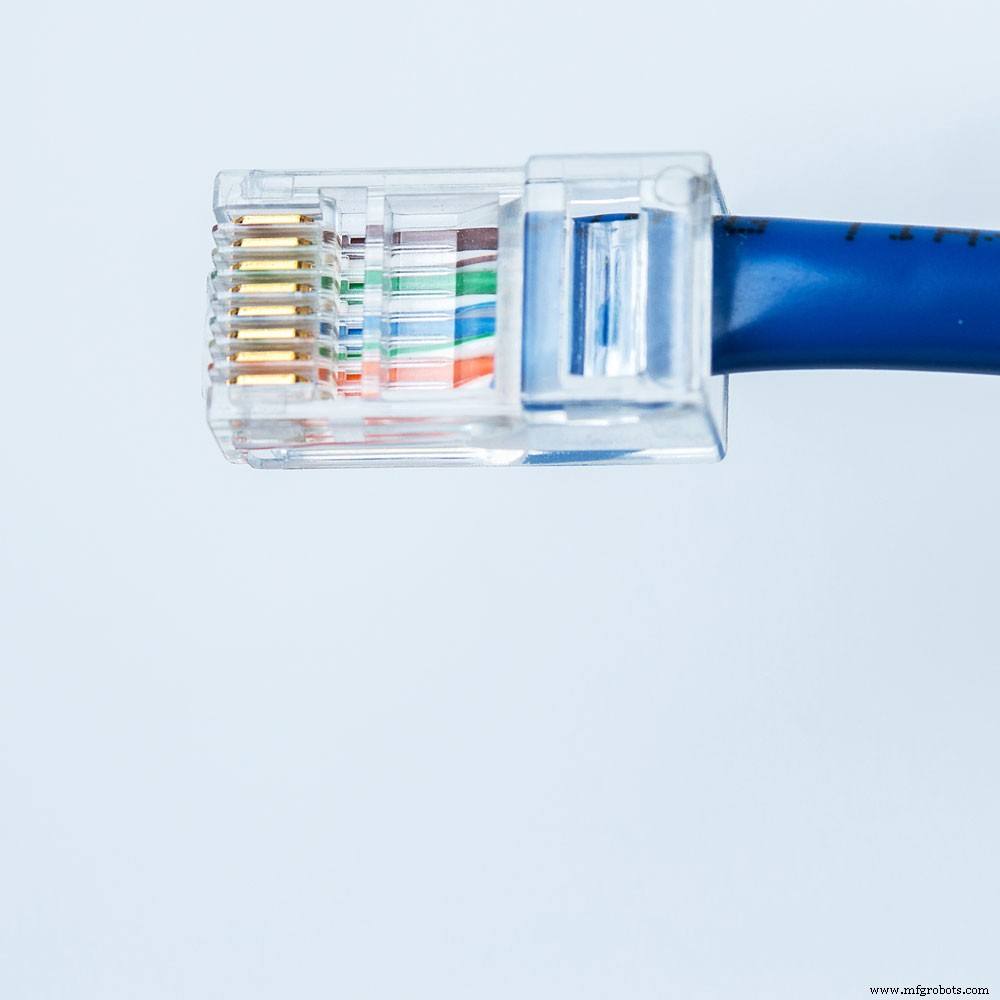

(une photo montrant le connecteur rj45)
Le connecteur rj45 a un total de 8 broches et huit fils de couleur. De plus, vous trouverez les rayures colorées en 4 paires torsadées. De plus, les paires de fils sont responsables de la gestion de l'alimentation et des signaux dans une connexion électrique appropriée.
Non. | Nom du signal | Description | Couleur du fil |
1 | TX+_D1 | Transmettre des données+ | Blanc avec une bande orange |
2 | TX-_D1 | Transmettre des données- | orange uni/orange avec bande blanche |
3 | RX+_D2 | Recevoir des données+ | Blanc avec une bande verte |
4 | BI+_D3 | Bidirectionnel+ | fil solide bleu/bleu avec bande blanche |
5 | BI-_D3 | Bidirectionnel- | Blanc avec une bande bleue |
6 | RX-_D2 | Recevoir des données- | Vert avec bande blanche/vert uni |
7 | BI+_D4 | Bidirectionnel+ | fil blanc avec bande marron |
8 | BI-_D4 | Bidirectionnel- | fil solide marron/marron avec bande blanche. |
Le tableau ci-dessus décrit le schéma de câblage du TB68B.
Pour clarifier, T568B et T568A sont les schémas de câblage standard qui définissent la disposition des fils. De plus, la disposition des fils doit être précise lors de la liaison d'un RJ à un câble. Cependant, les normes T568B sont les plus courantes avec les deux normes de câblage en place. Les deux normes ont également des styles de connexion différents.
La connexion est directe si vous câblez les deux extrémités du câble à l'aide du T568B. Cependant, lorsque les deux extrémités du câble de raccordement ont des schémas de câblage standard différents, la connexion devient une connexion croisée.

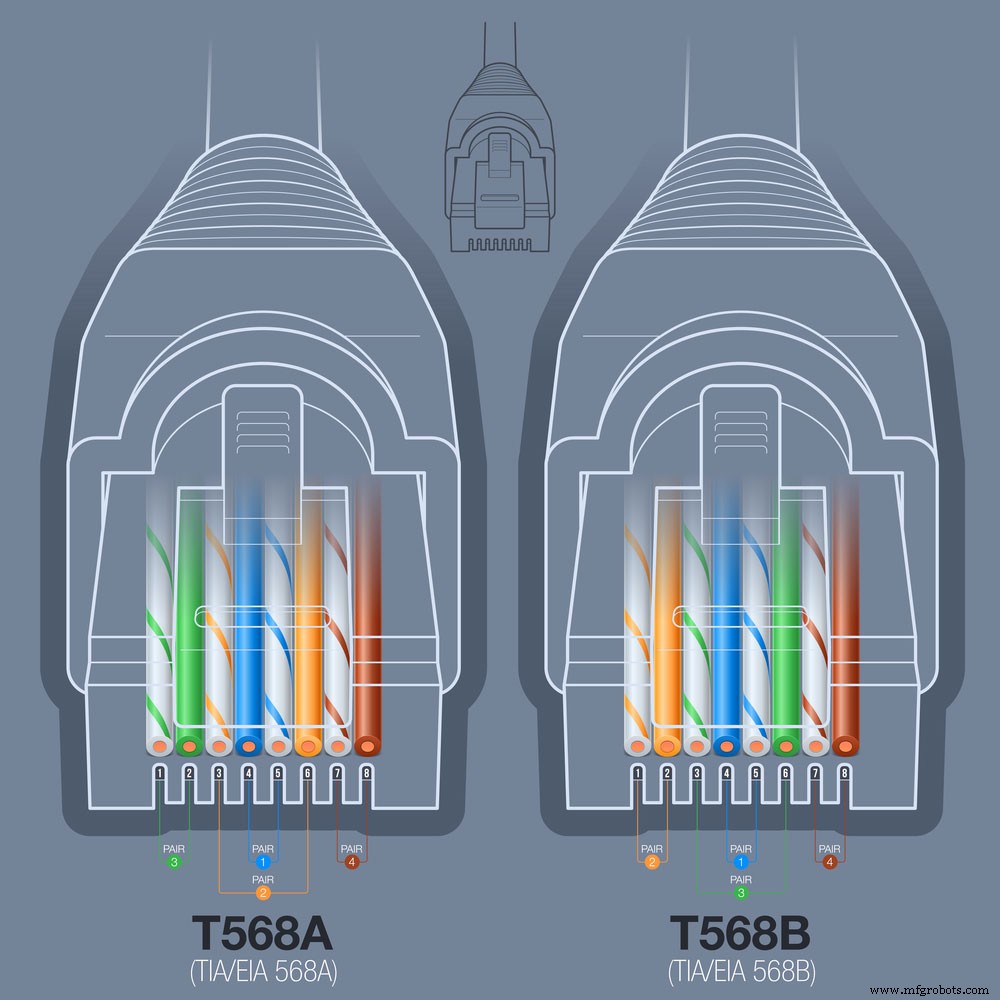

(image des différents schémas de câblage T568A et T568B.)
Qu'est-ce qu'un connecteur Rj45 ?
Un RJ45 est un type de connecteur modulaire populaire qui fournit des systèmes électroniques et des services de communication de données.
Notamment, le connecteur est constitué de contacts métalliques séparés par des canaux en plastique. Le support en plastique doit s'insérer dans la prise standard rj45. Ensuite, les connecteurs enferment les pistes avec une languette et fixent la prise avec un sertissage qui la rend ferme. Cependant, s'il est tiré, le canal peut se détacher de la prise perturbant la connexion électrique.
De plus, les vérins enregistrés sont faits d'un matériau plastique avec huit broches attachées à eux. Quatre de ces broches sont chargées d'envoyer et de recevoir des données. L'autre groupe de quatre broches est dans l'ordre de transmission de puissance.
Vous savez déjà que le connecteur rj45 a une configuration à huit broches. Ce câblage de connexion ressemble tellement à celui du connecteur 8P8C. Seule une connexion RJ45 réelle peut réaliser la transmission. De plus, avec un rj45, vous avez l'inclusion d'un onglet. L'onglet permet de connecter un appareil dans un seul sens avec une prise compatible. Surtout, cette connexion vous aide à obtenir une connexion fiable.

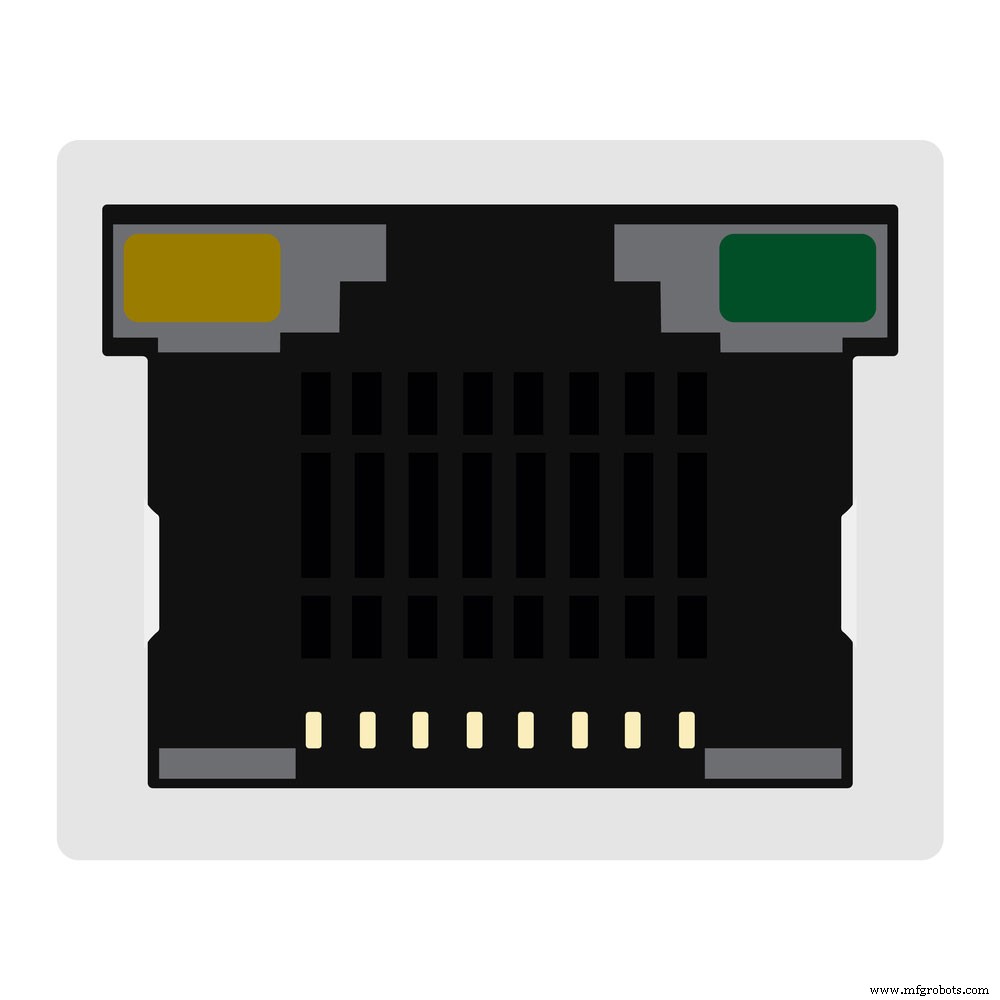

(port Ethernet.)
Caractéristiques et fonctions de Rj45.
- Tout d'abord, le réseau Ethernet comporte des indicateurs qui affichent l'état de la connexion.
- Deuxièmement, l'appareil possède des réceptacles ou des prises qui vous permettent d'orienter votre appareil horizontalement ou verticalement. L'orientation vous permet d'utiliser le gadget dans des applications distinctes.
- Troisièmement, le rj45 contient un onglet qui vous aide à éviter un câblage de connexion incorrect.
- De plus, les 8 broches présentes sont essentielles pour transporter beaucoup de données ou dans des applications aussi intenses.
- De plus, la prise modulaire contient un blindage qui empêche l'infiltration de RFI/EMI.
- Cet appareil est doté d'une fonction clé qui permet d'assurer l'insertion correcte des câbles réseau.
- De plus, la fonction Hi-Rel du connecteur rj45 protège le matériel et les câbles.
- Ensuite, l'appareil dispose d'une interface physique avec un système magnétique intégré qui protège le système et offre une protection contre les courants.
- Enfin, cet appareil électrique étant un connecteur modulaire, il présente des caractéristiques similaires à un connecteur modulaire. Un connecteur modulaire a :
- câblage et connecteurs sans soudure
- Cartes réseau faciles à insérer et à retirer.
- Câblage et câbles abordables.
- câbles personnalisables
- un équipement facile à assembler et à utiliser.

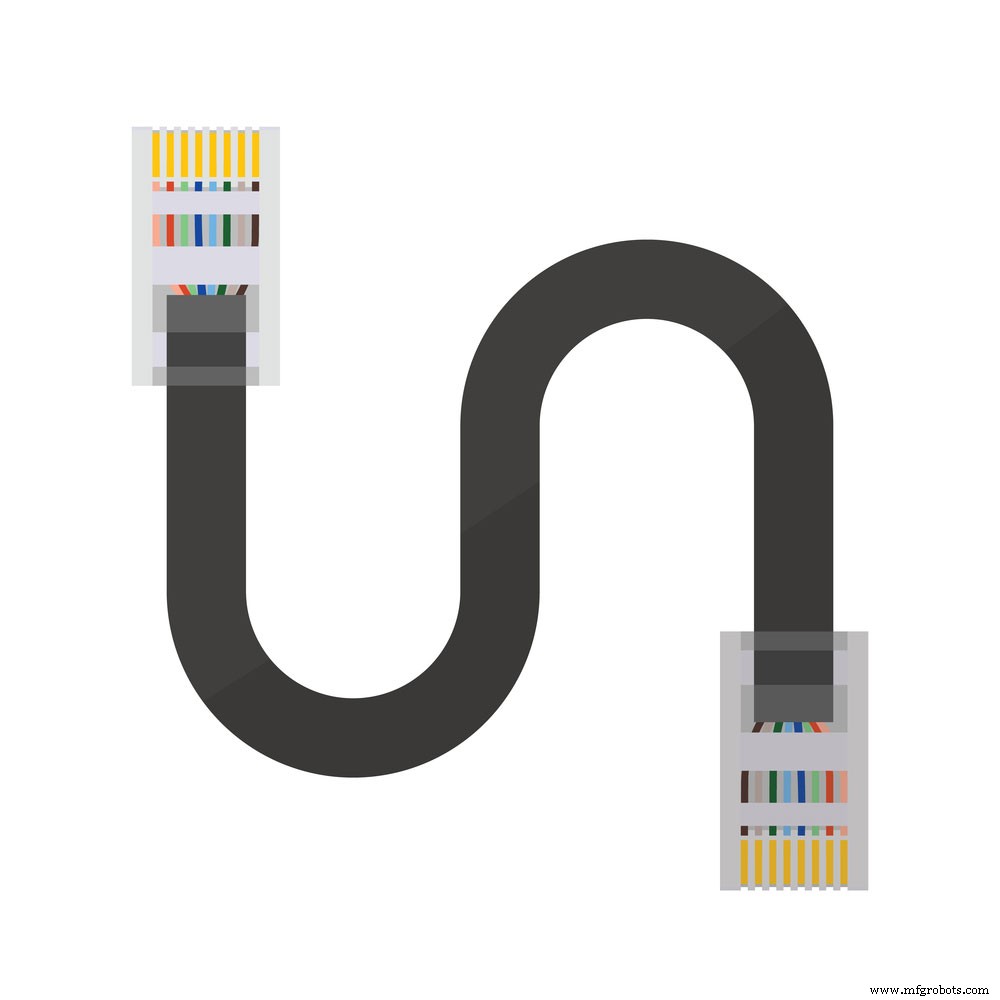

(un câble Ethernet montre les fils de différentes couleurs.)
Où utiliser les connecteurs Rj45 ?
La prise rj45 8 broches est un connecteur physique fonctionnant comme un protocole de communication. Vous utilisez principalement le connecteur dans les communications longue distance ou les connexions Ethernet en raison des câbles droits.
Lorsque vous utilisez ces connecteurs RJ-45, vous pouvez envoyer des données depuis deux microcontrôleurs différents sur une longue distance sans interruption. De plus, vous pouvez réaliser cette transmission en reliant ces microprocesseurs à l'aide de câbles Ethernet comme les câbles CAT et USP. Les fils vont directement aux connecteurs RJ-45, qui prennent en charge différents types de câbles réseau.
De plus, il existe de nombreux types de connecteurs RJ-45, y compris les rj45 d'origine. Ces appareils du système Registered Jack ont les mêmes fonctions. Cependant, ils ont des constructions et des paires de fils différentes.

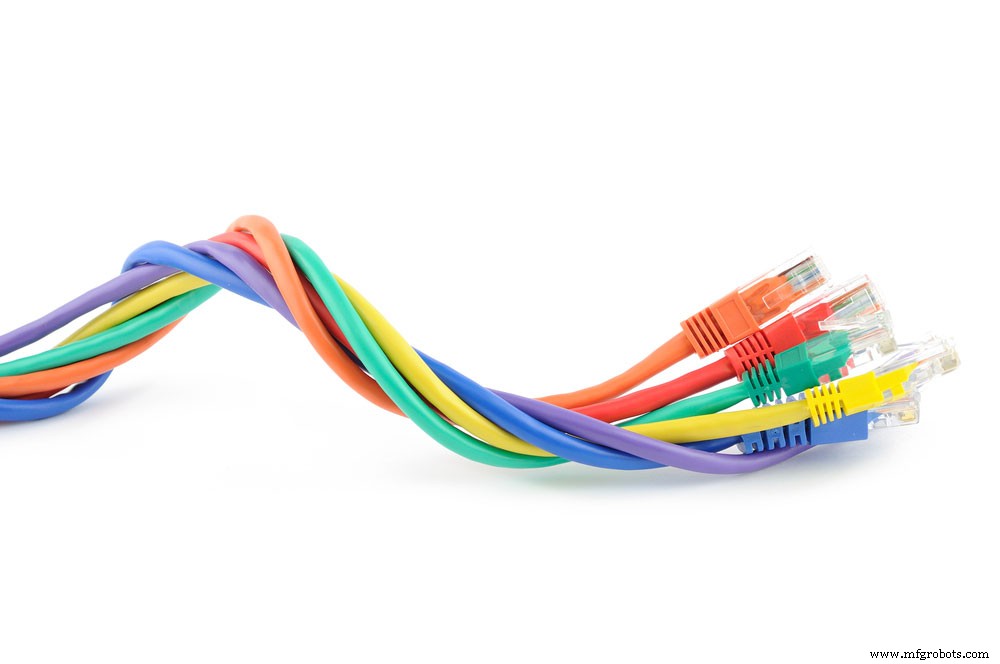

(un câble LAN rj45)
Comment connecter le connecteur RJ-45 ?
Comme discuté, l'équipement électrique est un connecteur à 8 broches. Cet appareil utilise des câbles CAT car le câble Ethernet rend le connecteur très avantageux. Il est important de sélectionner les bonnes broches pour le transport de données et la connexion au sol pour que le protocole fonctionne efficacement.
L'explication est que les câbles CAT contiennent des paires de fils torsadés. De plus, ces paires de fils torsadés sont maintenues dans un câble réseau qui offre une protection contre les bruits extérieurs.
Étant donné que les fils forment une paire torsadée, l'un sera le fil de terre. Le fil de terre fonctionne en libérant le système des interruptions ou des bruits externes lors des communications longue distance. À l'opposé, l'autre fil de la paire fonctionne en transportant les données ou les informations.

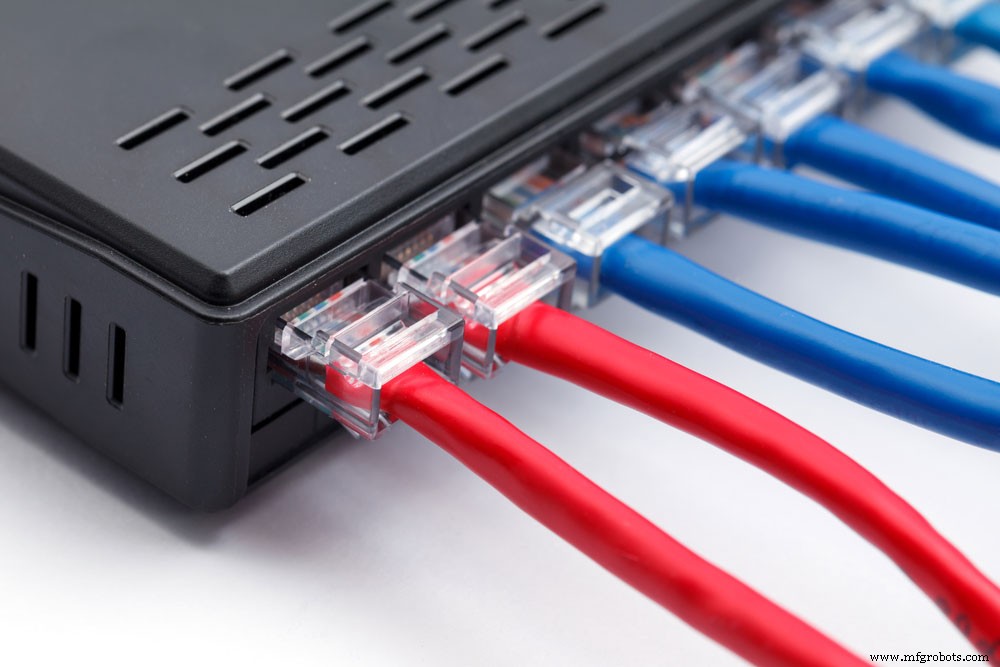

(un réseau LAN avec des câbles Ethernet connectés.)
Applications du connecteur RJ45
- Tout d'abord, vous utilisez cet appareil dans des connecteurs de câble Ethernet.
- Deuxièmement, le jack enregistré peut transférer des informations sur de longues distances.
- Troisièmement, les câbles directs peuvent transporter des données dans un environnement bruyant.
- De plus, les cartes d'interface réseau peuvent prendre en charge l'alimentation par Ethernet.
- Enfin, vous avez besoin de cet appareil car le câble fonctionne dans une connexion filaire longue distance

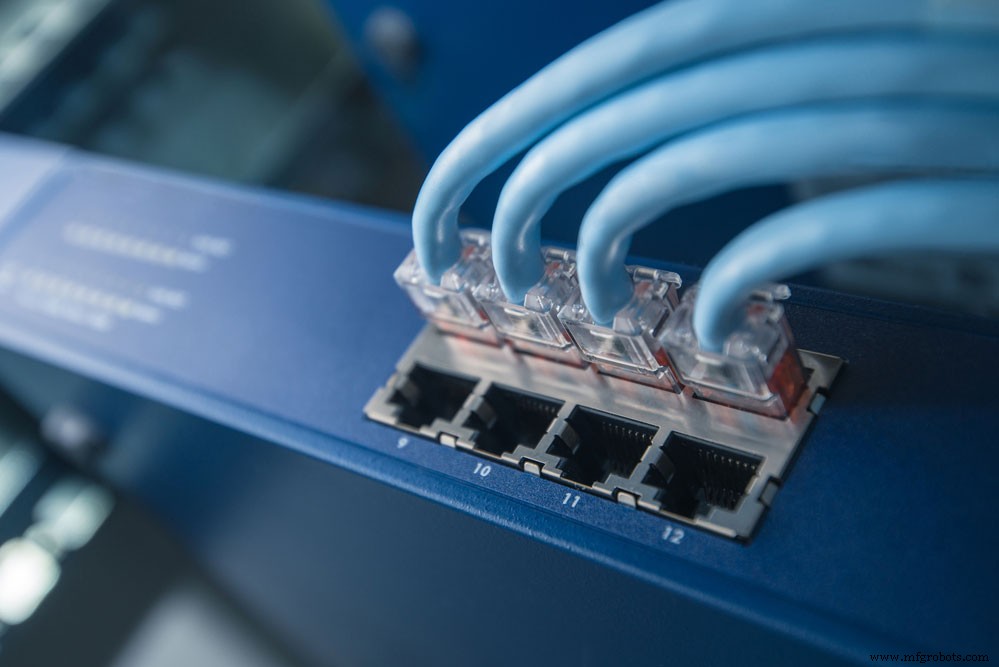

(câbles réseau sur un commutateur réseau.)
Alimentation par Ethernet (PoE) et Rj45
Le PoE fournit du courant continu aux équipements électroniques via les paires torsadées inutilisées des connecteurs Ethernet. Avec PoE, il n'est pas nécessaire d'avoir une source d'alimentation séparée.
Le PoE s'est avéré sûr, flexible, évolutif et fiable. Ces fonctionnalités PoE réduisent l'utilisation de câbles électriques séparés et le coût des frais d'installation.
De plus, PoE offre de la flexibilité puisque les appareils n'ont pas besoin d'être proches des prises de courant.
Il faut savoir que la norme IEEE 802.3af exploite le PoE. Cependant, des versions ultérieures de ce programme ont été développées en fonction de la quantité d'énergie qu'il peut distribuer.
(une photo montrant la flexibilité des câbles d'alimentation.)
Résumé
Le rj45 est un appareil essentiel dans la connectivité ethernet. Les connecteurs ont été initialement développés comme des remplacements plus mineurs des méthodes de câblage téléphonique.
Nous espérons que cet article vous a été utile. Notre équipe est toujours prête à vous aider! De plus, si vous avez des questions sur cet article ou sur l'un de nos travaux, n'hésitez pas à nous contacter.
