Capteurs PIR expliqués : Guide complet avec exemples pratiques

Qu'est-ce qu'un capteur PIR ? Les capteurs infrarouges passifs sont omniprésents dans de nombreux types de systèmes de sécurité. Notre article vous expliquera le rôle du rayonnement infrarouge dans la détection de mouvement, parmi d'autres informations essentielles sur les capteurs PIR.

Qu'est-ce qu'un capteur PIR ?

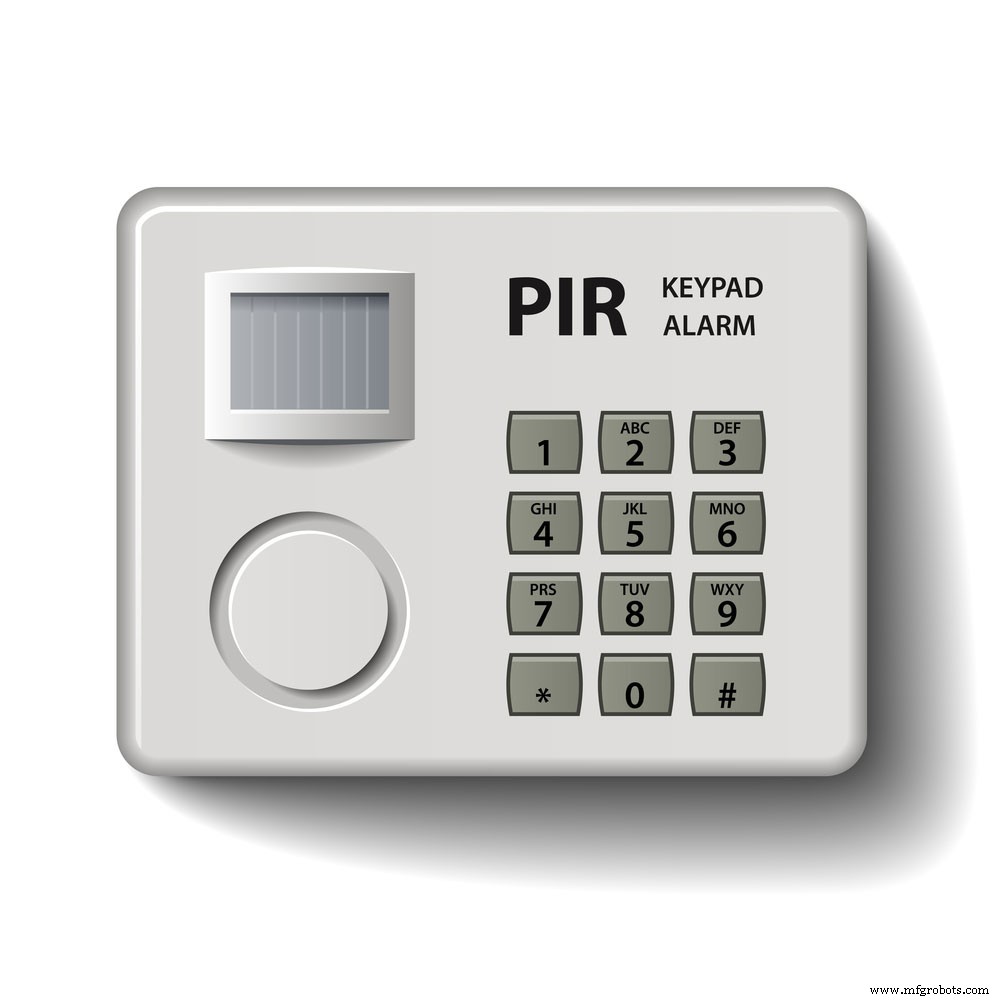

Fig 1 : Clavier de détecteur de mouvement infrarouge d'alarme

Ce sont des capteurs de mouvement infrarouges qui détectent les mouvements dans la portée de détection de l'appareil. C'est pourquoi ces types de capteurs de mouvement sont courants dans les alarmes de sécurité. Ils sont également utiles dans les applications courantes d'éclairage automatique.

Parmi les principaux avantages de ce type de capteur, on trouve :

• Ils sont faciles à utiliser et ne s'usent pas facilement.
• La plupart ont une large portée de lentille et consomment peu d'énergie.
• Ils sont peu coûteux et faciles à interfacer.
• Ils sont de petite taille et donc portables.

Comment fonctionnent les PIR ?

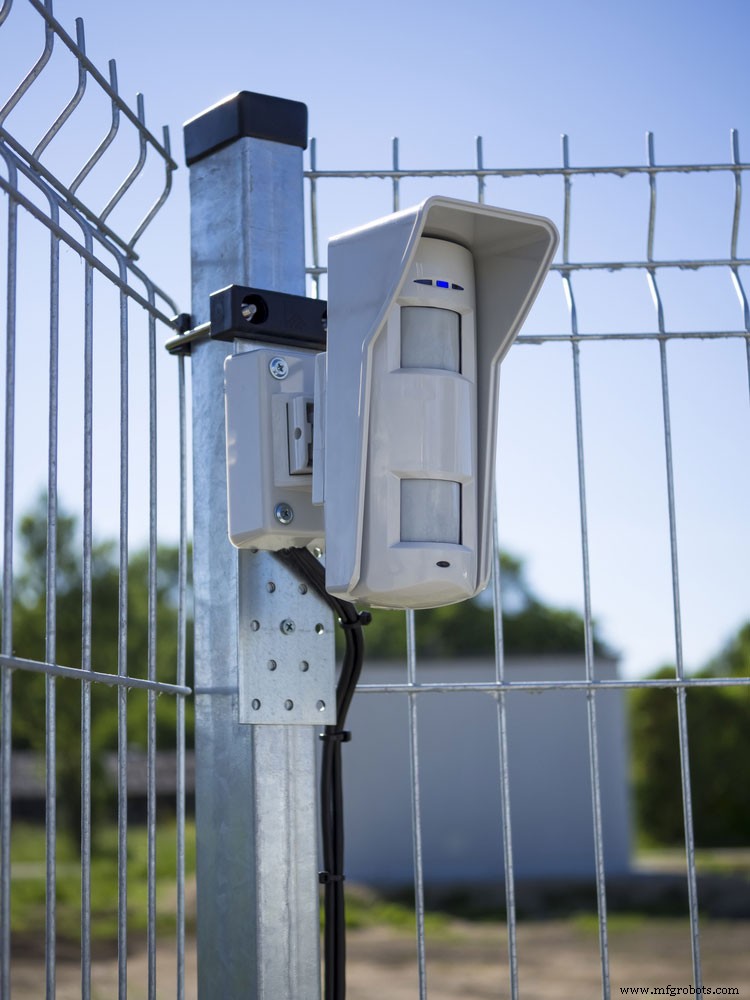

Fig 2 : Capteur de mouvement sur une zone ouverte protégée.

Les PIR sont des capteurs piézoélectriques capables de détecter une certaine quantité de rayonnement infrarouge. Notez que presque tous les objets émettent un certain rayonnement. Les PIR exploitent cette propriété pour identifier la présence d'un objet.

Un capteur PIR dans les détecteurs de mouvement possède deux fentes opposées. En mode inactif, les deux fentes détectent la même énergie thermique. Il s'agit généralement de la température ambiante des murs ou de la pièce environnante. Cependant, les deux fentes subissent un changement différentiel positif lorsqu'un animal passe, détectant ainsi la présence de l'objet.

Portée des différents capteurs PIR

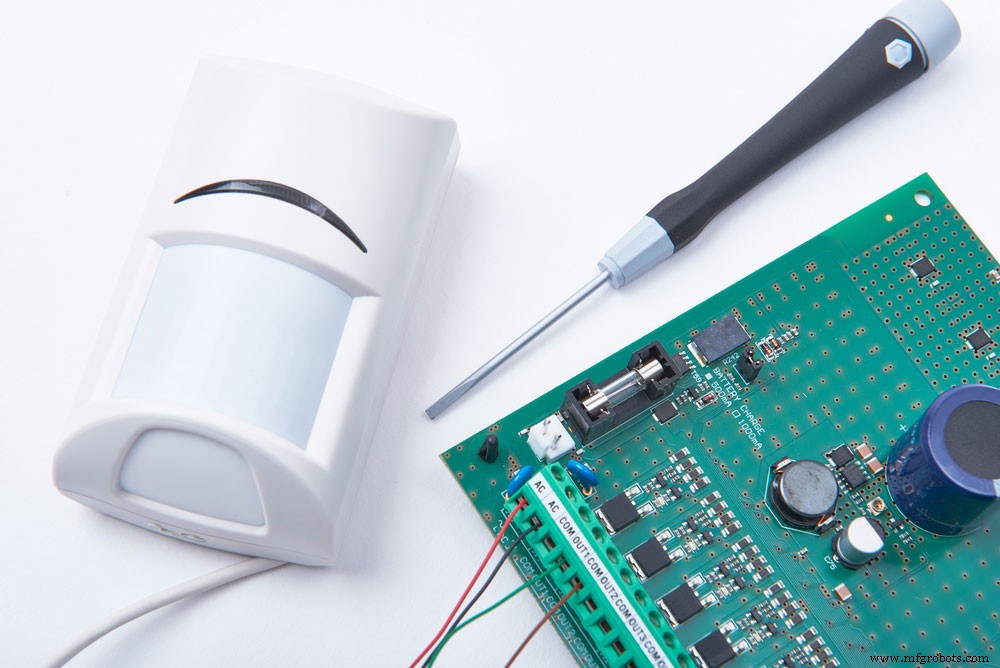

Fig 3 : Détecteur infrarouge de mouvement connecté à la carte d'alarme principale.

1. Infrarouge passif intérieur et type rideau intérieur

Ces détecteurs repèrent un objet de 25 cm à 20 m.

2. Infrarouge passif extérieur et détecteurs rideau infrarouge passif extérieur

Ce sont des détecteurs de mouvement pour des objets de 10 m à 150 m.

Comment les PIR fonctionnent-ils avec Arduino et Raspberry Pi ?

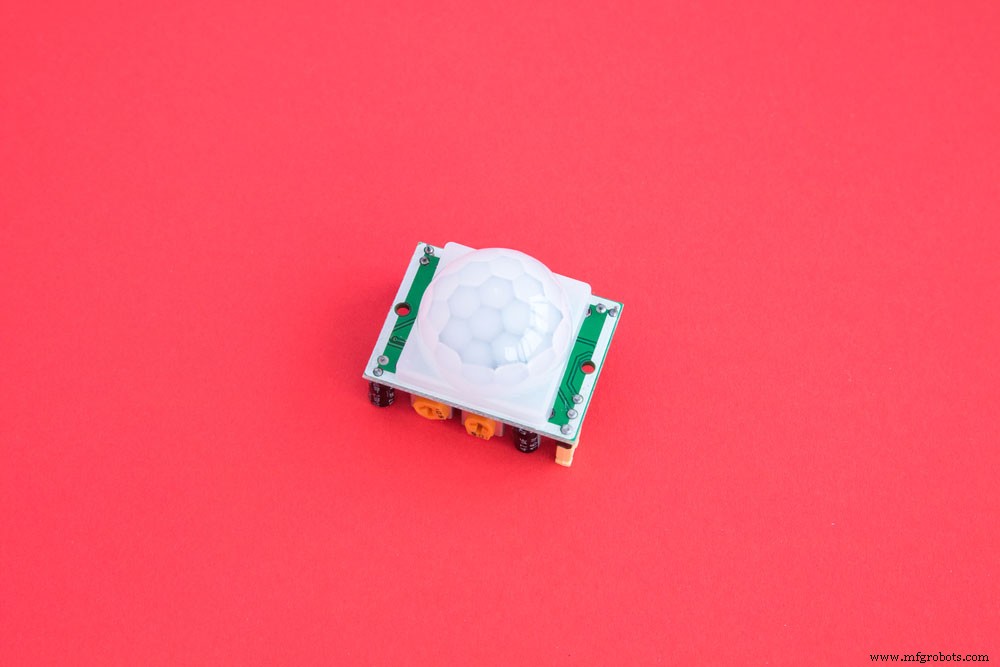

Fig 4 : Module capteur de mouvement PIR pyélectrique infrarouge réglable.

Les détecteurs de mouvement basés sur PIR sont compatibles avec Arduino et Raspberry Pi. Voici la procédure pour configurer un projet simple de capteur de mouvement passif avec Arduino.

Composants

• Une plaque d'essai (breadboard)
• Arduino Uno
• Capteur PIR

Procédure

1. Connectez la broche 2 de l'Arduino UNO à la broche de sortie (V) du capteur PIR. Assurez-vous également de connecter une source de tension 5V au capteur PIR et de mettre à la masse le port GND.
2. Ouvrez le logiciel Arduino IDE et créez un nouveau fichier de croquis en choisissant « Nouveau ».
3. Entrez le code suivant :

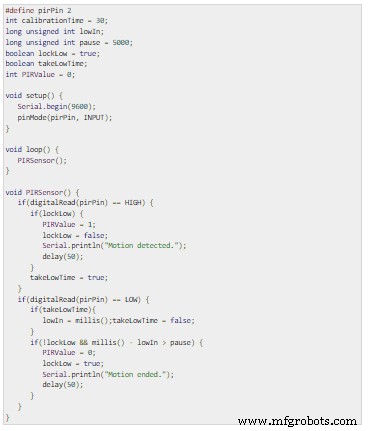

Figure 5 : Code Arduino.

4. Si nécessaire, ajustez la sensibilité du capteur et le temps de délai à l'aide des deux résistances sur la carte du capteur.
5. Effectuez un mouvement près du capteur. S'il détecte un mouvement, l'Arduino répondra en envoyant un signal via le port série indiquant la présence de mouvement.
6. Dans ce cas, le capteur PIR retardera pendant une courte période. Essentiellement, cela permet d'identifier s'il y a un nouveau mouvement. S'il n'y en a pas, l'Arduino indique que le mouvement s'est terminé.

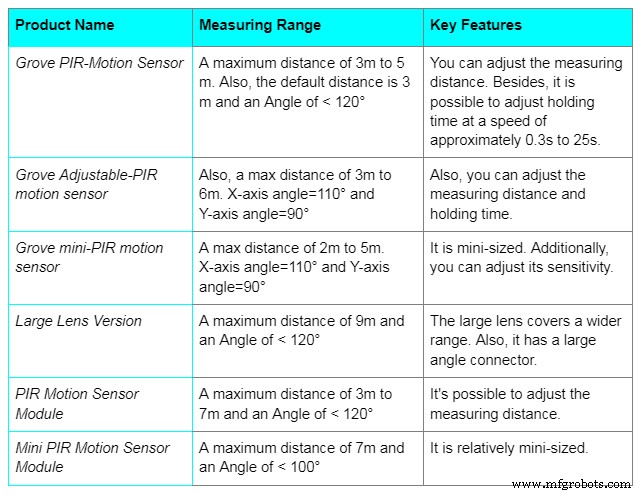

Comparaison des séries de capteurs de mouvement PIR

Conclusion

Comme vous l'avez vu, le capteur PIR fonctionne de manière similaire aux micro-ondes dans les applications de détection de mouvement. En résumé, voici les informations clés sur un capteur de mouvement actif. Cependant, si vous avez encore des questions sur le fonctionnement de ce capteur électronique, n'hésitez pas à nous contacter à tout moment.
